Subaru Impreza (2008 год). Руководство - часть 723
SL-36
Система дистанционного доступа
ПРОТИВОУГОННАЯ СИСТЕМА И ЗАМКИ
ПРИМЕЧАНИЕ:
*1: Перед проведением проверки снимите батарею ключа дистанционного доступа.
Перед проведением проверки следующих пунктов, подключите разъем блока управления.
ПРИМЕЧАНИЕ:
• Если измеренная величина не соответствует нормативной, возможна неисправность блока уп-
равления сличением.
• *1: Перед проведением проверки снимите батарею ключа дистанционного доступа.
Номер клеммы
Нормативное значение
Условия измерения
Пункт
11 (CLG5)
←→ 12 (CG5B)
Выходной частотный сиг-
нал есть
→ Выходного час-
тотного сигнала нет
Дверь со стороны водителя открыта
→ закрыта или
закрыта
→ открыта, а через 30 секунд режим элект-
ропитания автомобиля переводится из режима вы-
ключенного зажигания (OFF)
→ в режим включенно-
го зажигания (ON)
Гц
15 (CLG7)
←→ 16 (CG7B)
Выходного частотного сиг-
нала нет
→ Выходной час-
тотный сигнал есть
Задняя кнопка запирания дверей OFF
→ ON
Гц
22(SEN1)
←→ 17(GND)
Приблизительно 12 В
→
Приблизительно 1 В
Без нажатия
→ при нажатии кнопки запирания/от-
пирания дверей (на двери водителя).
Напря-
жение
23 (SEN2)
←→ 17 (GND)
Приблизительно 12 В
→
Приблизительно 1 В
Без нажатия
→ при нажатии кнопки запирания/от-
пирания дверей (на двери переднего пассажира).
Напря-
жение
29 (RCO)
←→ 17 (GND)
1 В или менее
→ 4,6 — 5,4 В
Зажигание в положении OFF, все двери закрыты и
заперты, переключатель запирания/отпирания клю-
ча дистанционного доступа в положении OFF
→ ON
Напря-
жение
31 (CLG8)
←→ 32 (CG8B)
Выходного частотного сиг-
нала нет
→ Выходной час-
тотный сигнал есть
Задняя кнопка запирания дверей OFF
→ ON
Гц
33 (CLG1)
←→ 34 (CG1B)
Выходной частотный сиг-
нал есть
→ Выходного час-
тотного сигнала нет
Замок зажигания в положении OFF, все двери за-
крыты, кнопка запирания/отпирания дверей
(дверь водителя) в положении OFF
→ ON
Гц
35 (CLG2)
←→ 36 (CG2B)
Выходной частотный сиг-
нал есть
→ Выходного час-
тотного сигнала нет
Замок зажигания в положении OFF, все двери за-
крыты, кнопка запирания/отпирания дверей (дверь
переднего пассажира) в положении OFF
→ ON
Гц
38 (RDA)
←→ 17 (GND)
1 В или менее
→ Приблизи-
тельно 11 В
→ 1 В или менее
Зажигание в положении OFF, все двери закрыты,
переключатель ключа дистанционного доступа в
положении OFF
→ ON
Напря-
жение
39 (RSSI)
←→ 17 (GND)
Приблизительно 11 В
→ 1 В
или меньше
Зажигание в положении OFF, все двери закрыты и
отперты, ключ дистанционного доступа вне зоны
действия
→ в зоне действия
Напря-
жение
8 (TXCT)
←→ 40 (AGND)
1 В или менее
Ключ дистанционного доступа находится вне сало-
на автомобиля
Напря-
жение
8 (TXCT)
←→ 40 (AGND)

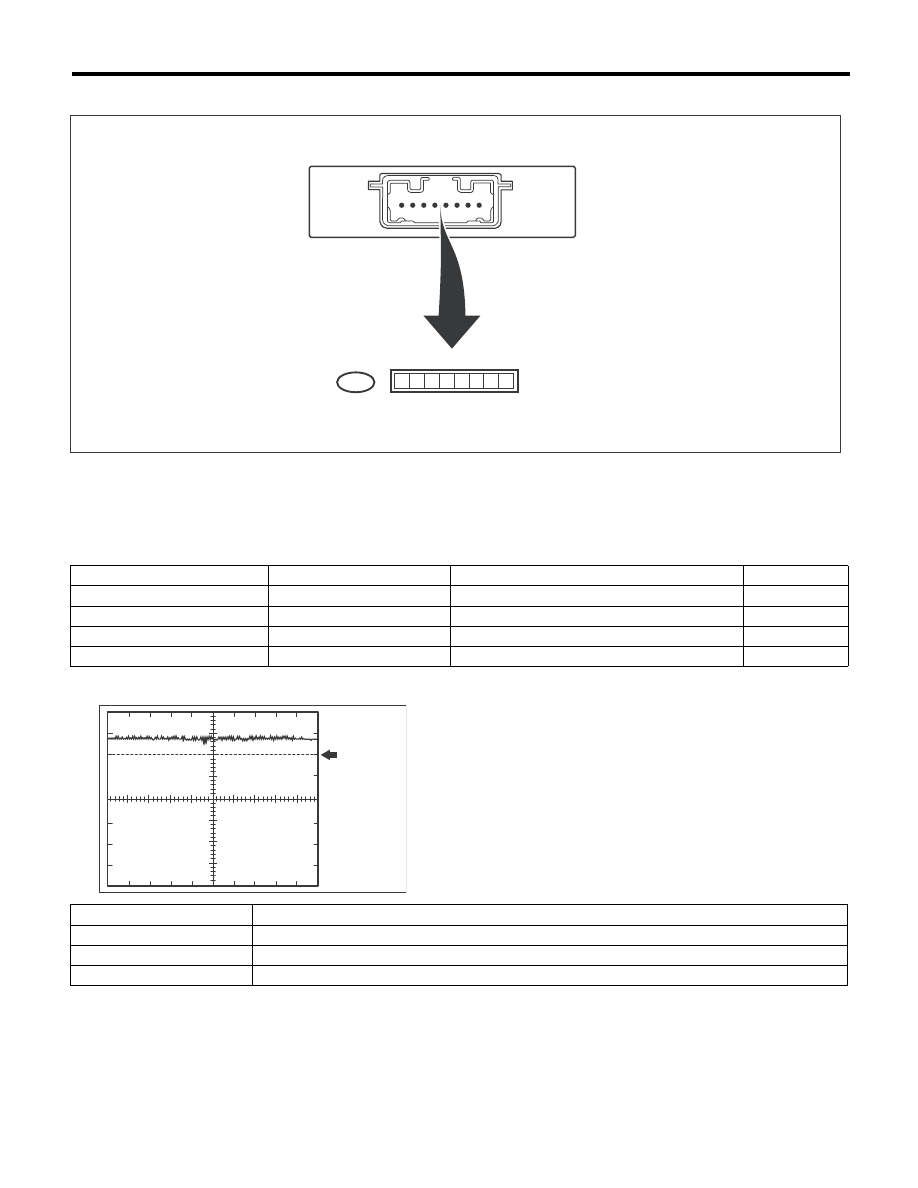

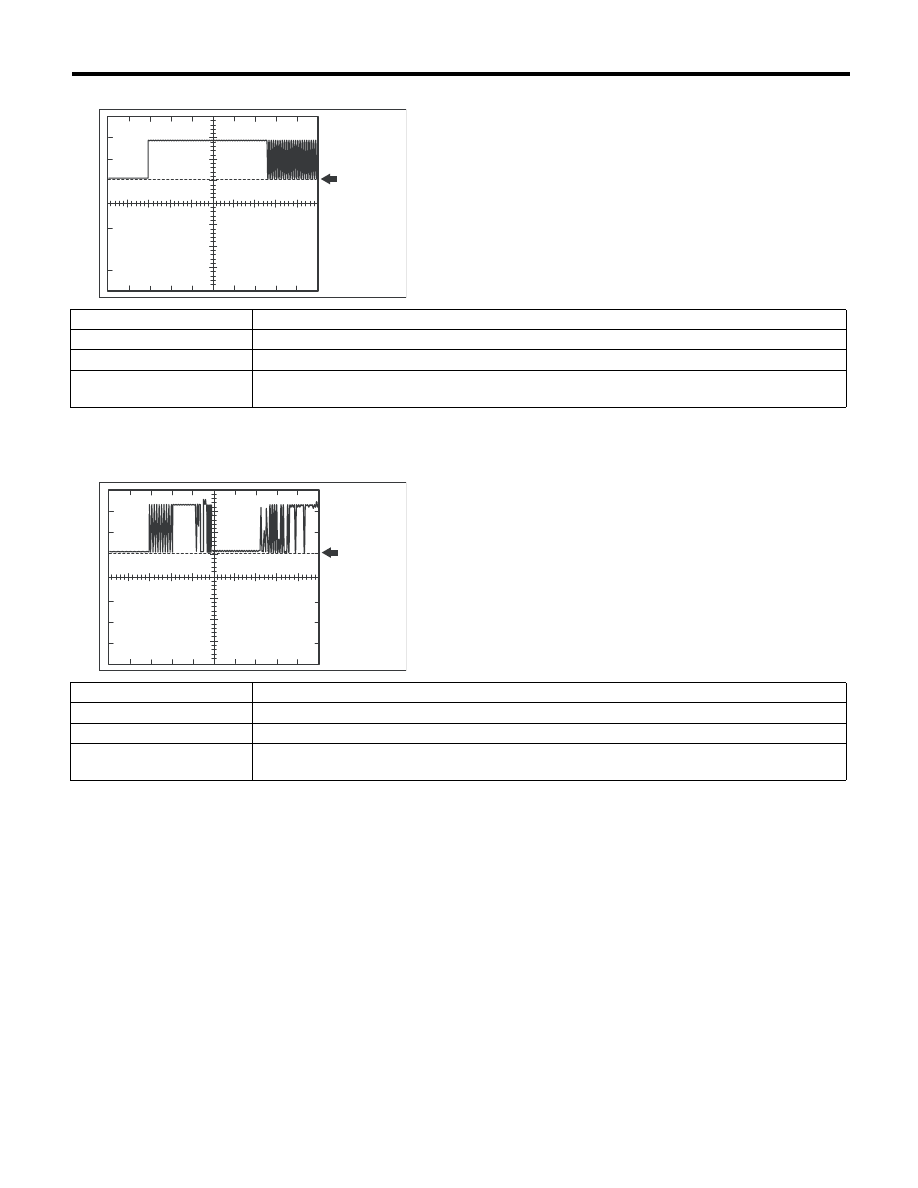

Форма сигнала 1
Ключ дистанционного доступа у кнопки запуска/
остановки двигателя, нажатие кнопки запуска/ос-
тановки двигателя *1
Напря-
жение
9 (CODE)
←→ 40 (AGND)
1 В или менее
Ключ дистанционного доступа находится вне сало-
на автомобиля
Напря-
жение
9 (CODE)
←→ 40 (AGND)

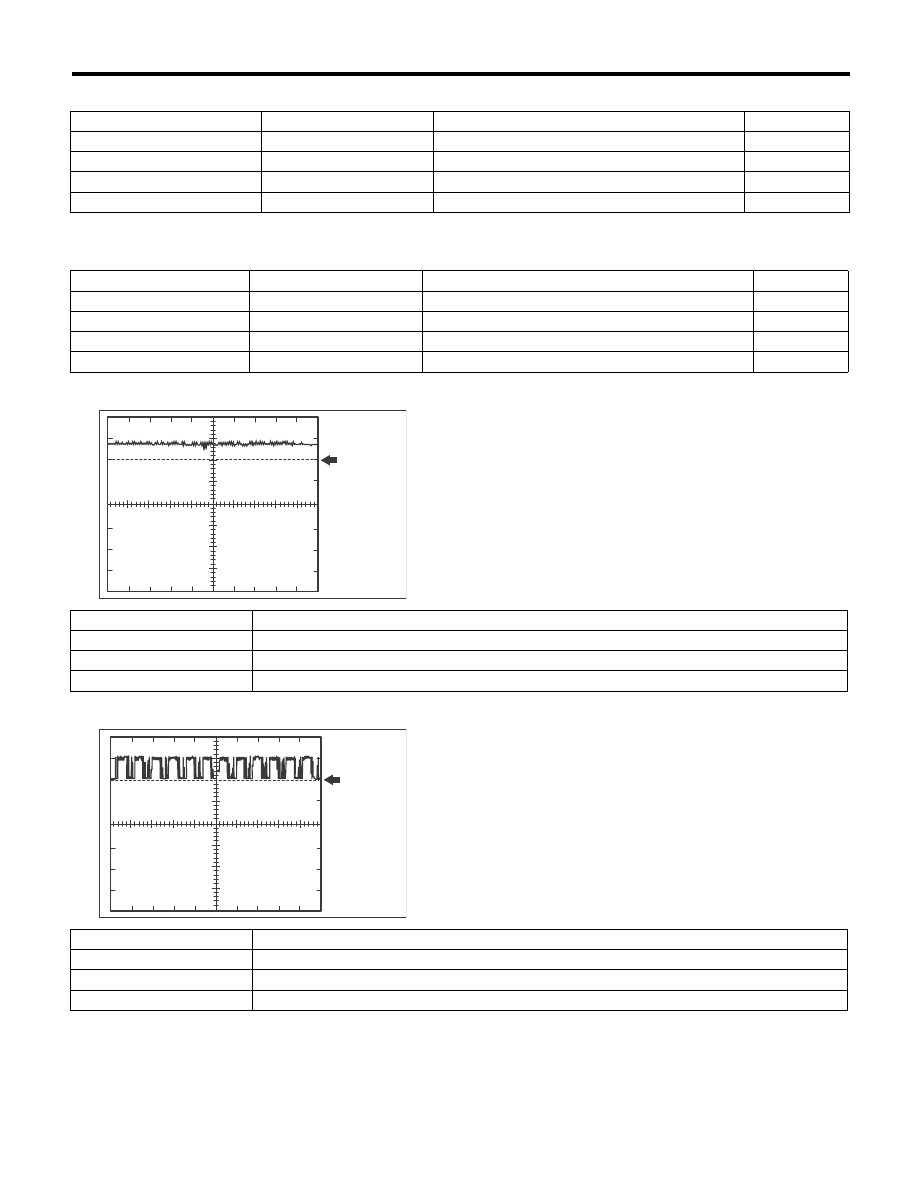

Форма сигнала 2
Ключ дистанционного доступа у кнопки запуска/
остановки двигателя, нажатие кнопки запуска/ос-
тановки двигателя *1
Напря-
жение
30 (VC5)
←→ 40 (AGND)
1 В или менее
Ключ дистанционного доступа находится вне сало-
на автомобиля
Напря-
жение
30 (VC5)
←→ 40 (AGND)
4,6 — 5,4 В
При нажатии на кнопку запуска/остановки двига-
теля
Напря-
жение
40 (AGND)
←→ Масса кузова
Проводимость есть
Постоянно
Прово-
димость
