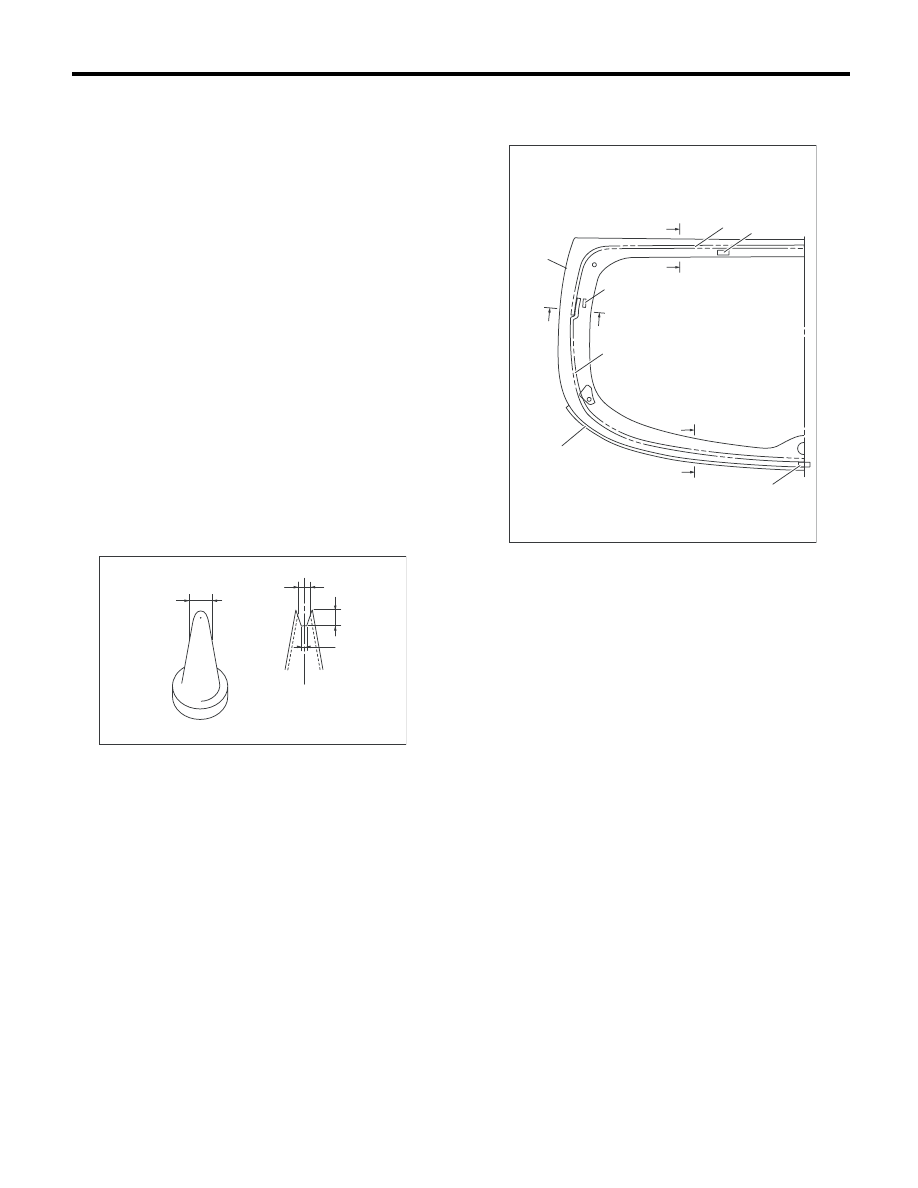

GW-22

Ветровое стекло

СТЕКЛА/ОКНА/ЗЕРКАЛА

5) Установите резиновую прокладку.

6) Закрепите на стекле уплотнение. (Только со
стороны сиденья водителя)

ПРИМЕЧАНИЕ:
Закрепите уплотнение между участками выре-
зов керамической метки (3) по нижней кромке
стекла (со стороны сиденья водителя).
Прижав уплотнение и резиновую прокладку,
установите их так, чтобы не было зазора.

7) Установите на стекло молдинг.

(1) Совместите молдинг (А) с обоими конца-
ми верхней кромки ветрового стекла (С).
(2) Установите молдинг в направлении от
углов верхней кромки стекла по центру.
(3) Установите молдинг в направлении от
углов верхней кромки стекла вниз.
(4) Равномерно нанесите двустороннюю
ленту (B) на обе стороны стекла.

8) При помощи губки нанесите на поверхность
клея со стороны стекла и со стороны кузова
грунтовку.

Грунтовка для стекла:

фирмы Dow Automotive

• Betawipe VP 04604 или Betaprime 5001
или эквивалент
• Betaprime 5001 или эквивалент

Грунтовка для окрашенной поверхности:

фирмы Dow Automotive

• Betaprime 5402 или эквивалент

ПРИМЕЧАНИЕ:
• Грунтовку, попавшую на окрашенную повер-
хность кузова и внутреннюю отделку, трудно
удалить. Закрывайте такие поверхности по их
окружности.
• Перед установкой стекла дайте грунтовке
подсохнуть примерно десять минут.

(1) Установочный штифт

(2) Резиновая прокладка

(3) 11 мм (0,433 дюйма)

(4) 13 мм (0,512 дюйма)

(1) Клей

(2) Резиновая прокладка

(3) Участок выреза керамической метки

(4) Уплотнение

(1)

(3)

(2)

(4)

GW-00672

GW-00679

(1)

(2)

(4)

(3)

(2)

(3)

(1)

(3)

(B)

(A)

(C)

(4)

(C)

GW-00566

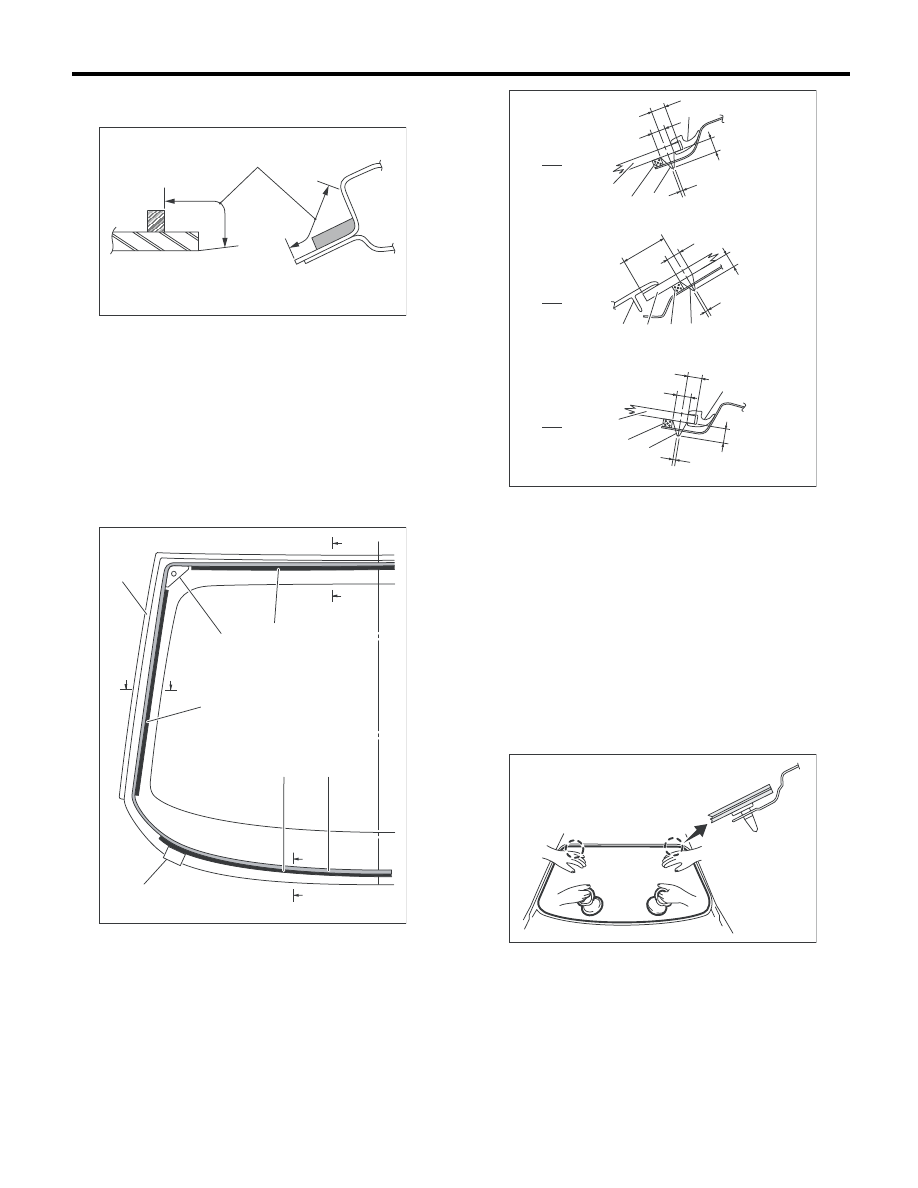

GW-23

Ветровое стекло

СТЕКЛА/ОКНА/ЗЕРКАЛА

• Не дотрагивайтесь до поверхности, покры-
той грунтовкой.

9) Нанесите клей на торцевую поверхность стек-
ла, как показано на рисунке.

Клей:

фирмы Dow Automotive

Gurit-ESSEX Betaseal 1502 или эквива-
лент

10) Вставьте установочные штифты в кузов ав-
томобиля и установите ветровое стекло при
помощи резиновой присоски.

(1) Нанесение грунтовки

(2) Сторона стекла

(3) Сторона кузова

(1) Молдинг

(2) Установочный штифт

(3) Резиновая прокладка

(4) Клей

(5) Уплотнение

GW-00073

(3)

(2)

(1)

(2)

(3)

GW-00678

(1)

(3)

(4)

(5)

A Верхний край

B Нижний край

C Боковой край

(1) Стекло

(2) Молдинг

(3) Клей

(4) Резиновая прокладка

(5) Крышка капота

9 мм

2 мм

(4)

(2)

8 мм

(3)

(1)

7 мм

мм

22,5

мм

(4)

(5)

(3)

(1)

(4)

(2)

(3)

(1)

9 мм

2 мм

8 мм

7 мм

GW-00680

GW-00045

GW-24

Ветровое стекло

СТЕКЛА/ОКНА/ЗЕРКАЛА

11) Слегка прижмите ветровое стекло, чтобы
оно лучше встало по месту.
12) Выровняйте выступающую часть клейкой
массы при помощи шпателя.
13) Подсоедините разъем антиобледенителя
щеток стеклоочистителей. (модель с антиобле-
денителем щеток стеклоочистителей)
14) По завершении всех работ дайте автомоби-
лю постоять примерно 24 часа.

ПРИМЕЧАНИЕ:
• При открывании/закрывании двери после
вклейки стекла, вначале обязательно опусти-
те стекло двери, а затем осторожно выполняй-
те открывание/закрывание двери.
• Не допускайте движения на автомобили на
высокой скорости.
• Чтобы свести к минимуму время высыхания
и выдерживания автомобиля перед началом
его эксплуатации после вклеивания ветрового
стекла, соблюдайте требования инструкций
или технологического руководства, предостав-
ленных фирмой-изготовителем клея.
15) После отвердения клея полейте наружные
поверхности автомобиля водой, чтобы убе-
диться в водонепроницаемости салона.

ПРИМЕЧАНИЕ:
Возвращая автомобиль владельцу, сообщите
ему, что автомобиль следует оберегать от
сильных ударных воздействий не менее трех
дней.
16) Установите панель капота.
<См. EI-35, УСТАНОВКА, Крышка капота.>
