GW-6

Общие сведения

СТЕКЛА/ОКНА/ЗЕРКАЛА

B: ОСТОРОЖНО

• При отсоединении и повторном подсоедине-
нии электрических разъемов обязательно про-
ведите функциональную проверку соответс-
твующего узла.
• Не допускайте ударов по стеклу и его пов-
реждений.

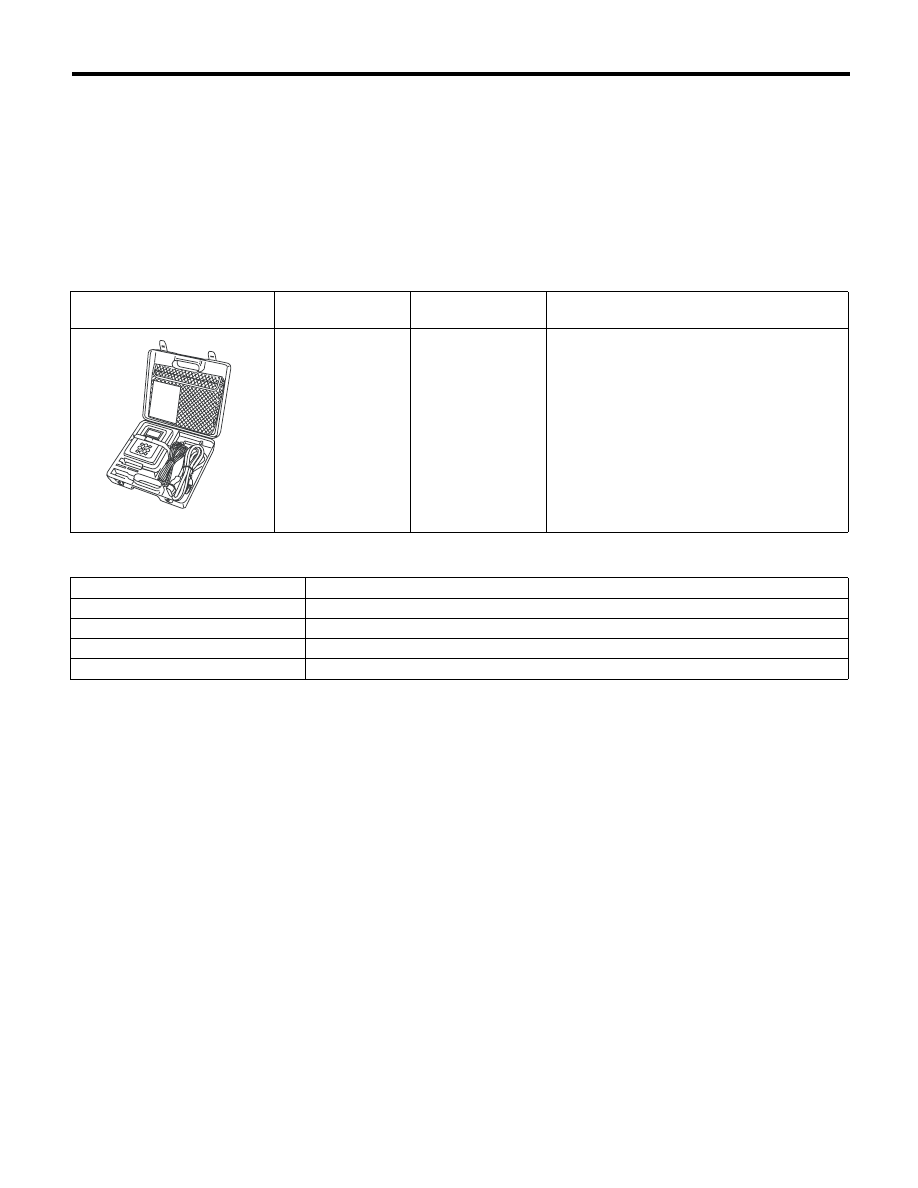

C: ПОДГОТОВКА ИНСТРУМЕНТОВ

1. СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

2. ИНСТРУМЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ

ВНЕШНИЙ ВИД

НОМЕР

ИНСТРУМЕНТА

ОПИСАНИЕ

КОММЕНТАРИИ

1B022XG0

КОМПЛЕКТ
SUBARU SELECT
MONITOR III

Используется для проверки всех функций и
диагностики электрических систем.

НАЗВАНИЕ ИНСТРУМЕНТА

КОММЕНТАРИИ

Тестер цепей

Применяется для измерения напряжения и определения проводимости.

Струнная проволока

Применяется для снятия стекла окна.

Нож

Применяется для снятия стекла окна.

Нож для снятия ветрового стекла

Применяется для снятия стекла окна.

ST1B022XG0

GW-7

Система электростеклоподъемников

СТЕКЛА/ОКНА/ЗЕРКАЛА

2. Система электро-

стеклоподъемников

A: ЭЛЕКТРИЧЕСКАЯ СХЕМА

<См. WI-273, ЭЛЕКТРИЧЕСКАЯ СХЕМА, Сис-
тема электростеклоподъемников.>

B: ПРОВЕРКА

C: ПРИМЕЧАНИЕ

Информация по снятию каждого компонента
системы электростеклоподъемников приведе-
на в соответствующем разделе.
• Блок кнопок управления электростеклопо-
дъемника <См. GW-8, Блок кнопок управления
электростеклоподъемника.>
• Стекло передней двери <См. GW-11, Стекло
передней двери.>
• Узел механизма стеклоподъемника и элект-
родвигателя передней двери <См. GW-12,
Узел механизма стеклоподъемника и электро-
двигателя передней двери.>
• Стекло задней двери <См. GW-18, Стекло
задней двери.>
• Узел механизма стеклоподъемника и элект-
родвигателя задней двери <См. GW-19, Узел
механизма стеклоподъемника и электродвига-
теля задней двери.>

Признак неисправности

Порядок устранения

Все электростеклоподъемники стекол не работают.

1. Предохранитель (SBF-4)
2. Прерыватель цепи электростеклоподъемника
3. Реле электростеклоподъемника
4. Жгут проводов

Не работает один конкретный стеклоподъемник.

1. Главный переключатель электростеклоподъемников
2. Вспомогательный переключатель электростеклоподъ-
емника
3. Электродвигатель электростеклоподъемника
4. Жгут проводов

Не работает функция “Window Lock” (Блокировка стекла).

Главный переключатель электростеклоподъемников

GW-8

Блок кнопок управления электростеклоподъемника

СТЕКЛА/ОКНА/ЗЕРКАЛА

3. Блок кнопок управления

электростеклоподъемника

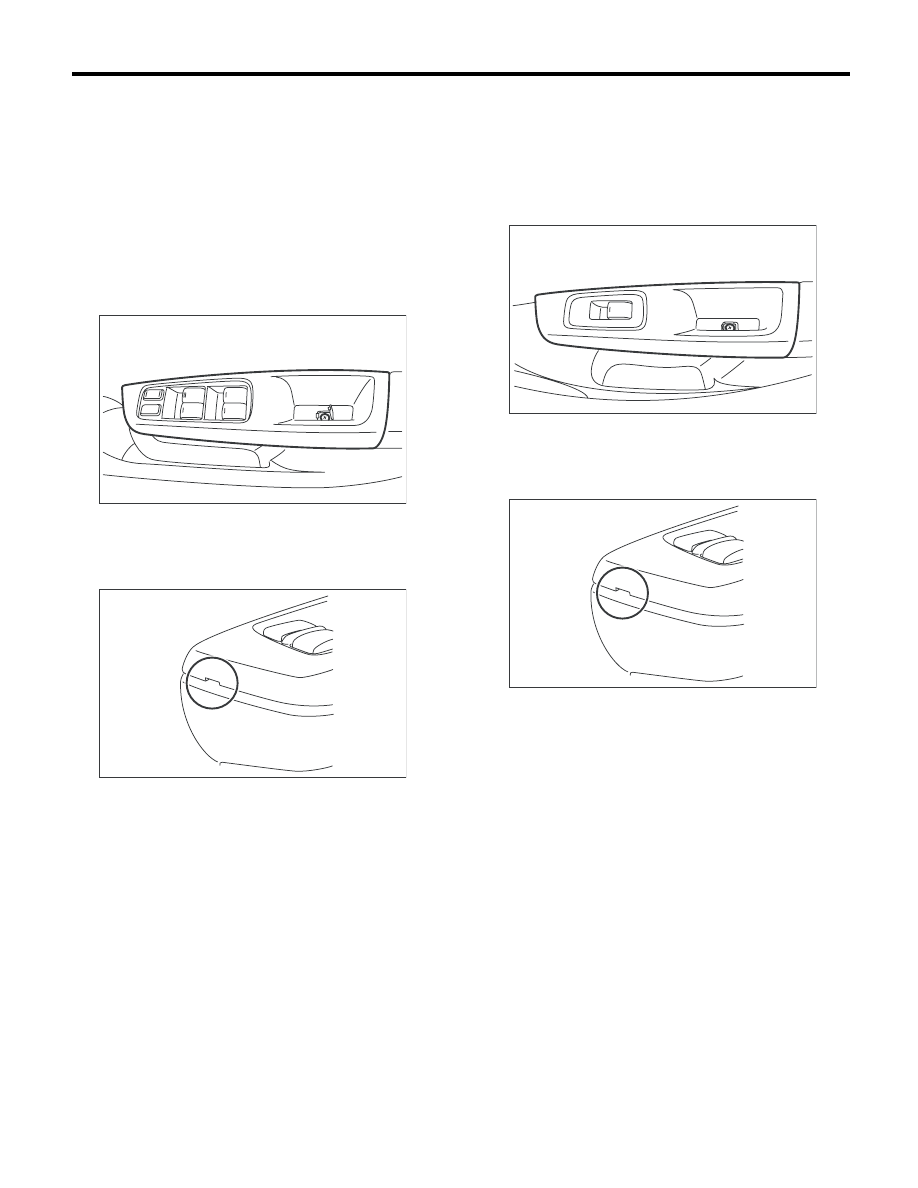

A: СНЯТИЕ

1. ГЛАВНЫЙ ПЕРЕКЛЮЧАТЕЛЬ

1) Отсоедините провод массы от аккумулятора.
2) При помощи плоской отвертки снимите за-
глушку винта.
3) Отверните винт, чтобы снять панель блока
кнопок управления электростеклоподъемни-
ком.

ПРИМЕЧАНИЕ:
Снимите винт через вырез на конце панели
блока кнопок управления электростеклоподъ-
емником.

4) Отсоедините разъем.
5) Отверните винты, чтобы снять узел блока
кнопок управления электростеклоподъемни-
ком.

2. ВСПОМОГАТЕЛЬНЫЙ
ПЕРЕКЛЮЧАТЕЛЬ

1) При помощи плоской отвертки снимите за-
глушку винта.
2) Отверните винт, чтобы снять панель блока
кнопок управления электростеклоподъемни-
ком.

ПРИМЕЧАНИЕ:
Снимите винт через вырез на конце панели
блока кнопок управления электростеклоподъ-
емником.

3) Отсоедините разъем.
4) Отверните винты, чтобы снять узел блока
кнопок управления электростеклоподъемни-
ком.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

GW-00636

GW-00637

GW-00652

GW-00637

GW-9

Блок кнопок управления электростеклоподъемника

СТЕКЛА/ОКНА/ЗЕРКАЛА

C: ПРОВЕРКА

1. ГЛАВНЫЙ ПЕРЕКЛЮЧАТЕЛЬ

1) Снимите главный переключатель. <См. GW-8,
ГЛАВНЫЙ ПЕРЕКЛЮЧАТЕЛЬ, СНЯТИЕ, Блок
кнопок управления электростеклоподъемника.>
2) Измерьте сопротивление переключателя.

• Модель с левосторонним управлением

• Модель с правосторонним управлением

В случае неисправности, замените главный пе-
реключатель.

 Положение

переключателя

Номер

клеммы

Нормативное

значение

Блок кно-

пок на две-

ри водите-

ля

AUTO UP (авто-

матически

вверх)

14 и 16
13 и 19

Менее 1 Ома

UP (ВВЕРХ)

14 и 16
13 и 19

Менее 1 Ома

OFF (ВЫКЛ)

14 и 13
14 и 16

1 MОм или более

17 и 18

Менее 1 Ома

DOWN (ВНИЗ)

14 и 13
16 и 19

Менее 1 Ома

AUTO DOWN

(автоматически

вниз)

14 и 13
16 и 19

Менее 1 Ома

Блок кно-

пок на две-

ри передне-

го пассажи-

ра

UP (ВВЕРХ)

14 и 8

12 и 19

Менее 1 Ома

OFF (ВЫКЛ)

14 и 12

14 и 8

1 MОм или более

8 и 12
8 и 19

12 и 19

Менее 1 Ома

DOWN (ВНИЗ)

14 и 12

8 и 19

Менее 1 Ома

Блок кно-

пок на ле-

вой задней

двери

UP (ВВЕРХ)

14 и 7
5 и 19

Менее 1 Ома

OFF (ВЫКЛ)

14 и 7
14 и 5

1 MОм или более

19 и 7
19 и 5

7 и 5

Менее 1 Ома

DOWN (ВНИЗ)

14 и 5
7 и 19

Менее 1 Ома

Блок кно-

пок на пра-
вой задней

двери

UP (ВВЕРХ)

14 и 1
3 и 19

Менее 1 Ома

OFF (ВЫКЛ)

14 и 1
14 и 3

1 MОм или более

19 и 3
19 и 1

3 и 1

Менее 1 Ома

DOWN (ВНИЗ)

14 и 3
1 и 19

Менее 1 Ома

1

2

3

8

9

10

4

11

12

13

14

15

16

5

6

7

17

18

19

GW-00638

 Положение

переключателя

Номер

клеммы

Нормативное

значение

Блок кнопок
на двери во-

дителя

AUTO UP (авто-

матически

вверх)

14 и 8

12 и 19

Менее 1 Ома

UP (ВВЕРХ)

14 и 8

12 и 19

Менее 1 Ома

OFF (ВЫКЛ)

14 и 12

14 и 8

1 MОм или более

17 и 18

Менее 1 Ома

DOWN (ВНИЗ)

14 и 12

8 и 19

Менее 1 Ома

AUTO DOWN

(автоматичес-

ки вниз)

14 и 12

8 и 19

Менее 1 Ома

Блок кнопок
на двери пе-
реднего пас-

сажира

UP (ВВЕРХ)

14 и 16
19 и 13

Менее 1 Ома

OFF (ВЫКЛ)

14 и 13
14 и 16

1 MОм или более

19 и 16
19 и 13
16 и 13

Менее 1 Ома

DOWN (ВНИЗ)

14 и 13
19 и 16

Менее 1 Ома

Блок кнопок

на левой за-

дней двери

UP (ВВЕРХ)

14 и 1
19 и 3

Менее 1 Ома

OFF (ВЫКЛ)

14 и 1
14 и 3

1 MОм или более

19 и 3
19 и 1

3 и 1

Менее 1 Ома

DOWN (ВНИЗ)

14 и 3
19 и 1

Менее 1 Ома

Блок кнопок

на правой

задней две-

ри

UP (ВВЕРХ)

14 и 7
19 и 5

Менее 1 Ома

OFF (ВЫКЛ)

14 и 7
14 и 5

1 MОм или более

19 и 7
19 и 5

7 и 5

Менее 1 Ома

DOWN (ВНИЗ)

14 и 5
19 и 7

Менее 1 Ома
