WW-14

Комбинированный переключатель (стеклоочистителей)

СИСТЕМЫ СТЕКЛООЧИСТИТЕЛЕЙ И СТЕКЛООМЫВАТЕЛЕЙ

6

ПРОВЕРКА ФУНКЦИОНАЛЬНОСТИ ЭЛЕКТРО-
ДВИГАТЕЛЯ СТЕКЛООЧИСТИТЕЛЯ ЗАДНЕГО
СТЕКЛА.
1) Снимите электродвигатель стеклоочистителя
заднего стекла.
2) Проверьте электродвигатель стеклоочистите-
ля заднего стекла. <См. WW-23, ПРОВЕРКА,
Электродвигатель стеклоочистителя заднего
стекла.>

Электродвигатель стекло-
очистителя заднего стекла
вращается нормально?

Проверка завер-
шена.

Замените элект-
родвигатель
стеклоочистите-
ля заднего стек-
ла.

Шаг

Проверка

Да

Нет

WW-15

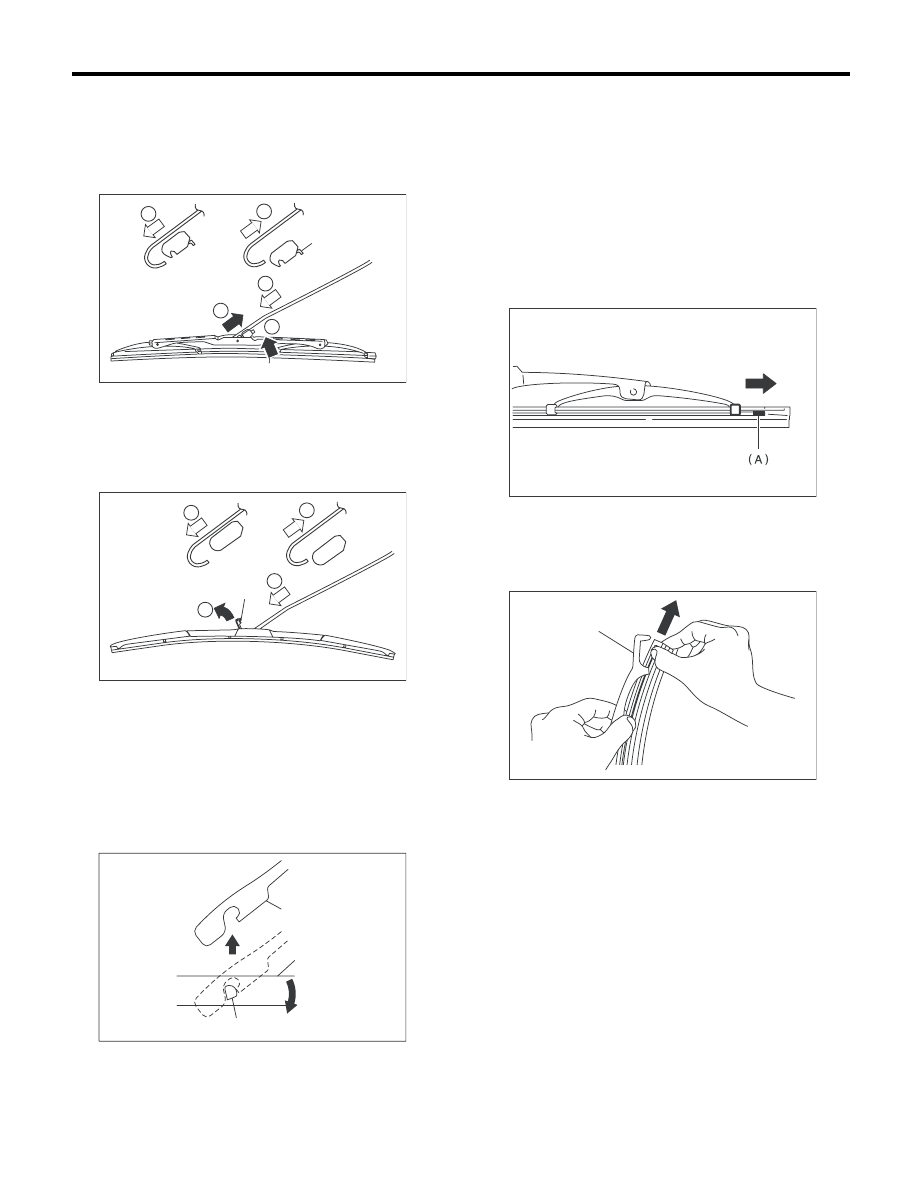

Щетка стеклоочистителя

СИСТЕМЫ СТЕКЛООЧИСТИТЕЛЕЙ И СТЕКЛООМЫВАТЕЛЕЙ

4. Щетка стеклоочистителя

A: СНЯТИЕ

1. ПЕРЕДНЯЯ ЧАСТЬ КУЗОВА

Тип А

1) Надвиньте узел щетки на рычаг, отжав фик-
сатор (A). (Стрелка 2)
2) Приподнимите рычаг (стрелка 3) и снимите
узел щетки с рычага.

Тип В

1) Надвиньте узел щетки на рычаг, приподняв
фиксатор (A). (Стрелка 2)
2) Приподнимите рычаг (стрелка 3) и снимите
узел щетки с рычага.

2. СТЕКЛООЧИСТИТЕЛЬ ЗАДНЕГО
СТЕКЛА

Поверните щетку в направлении, указанном
стрелкой (A) и снимите ее с рычага.

B: УСТАНОВКА

1) Установка производится в порядке, обрат-
ном порядку снятия.
2) Убедитесь, что фиксатор надежно закреп-
лен.

C: РАЗБОРКА

1. ПЕРЕДНЯЯ ЧАСТЬ КУЗОВА

Потяните за боковую часть (A) резинового сто-
пора стеклоочистителя и снимите резиновую
ленту с узла щетки.

2. СТЕКЛООЧИСТИТЕЛЬ ЗАДНЕГО
СТЕКЛА

Слегка сдвиньте резиновую ленту стеклоочис-
тителя со стопора(A) и снимите ее полностью.

(A) Поверните щетку стеклоочистителя.

(1) Рычаг стеклоочистителя
(2) Щетка стеклоочистителя
(3) Место крепления щетки стеклоочистителя

WW-00064

1

2

2

3

3

(A)

WW-00530

1

2

2

3

(A)

(1)

(2)

(3)

(A)

WW-00207

WW-00009

WW-00143

(A)

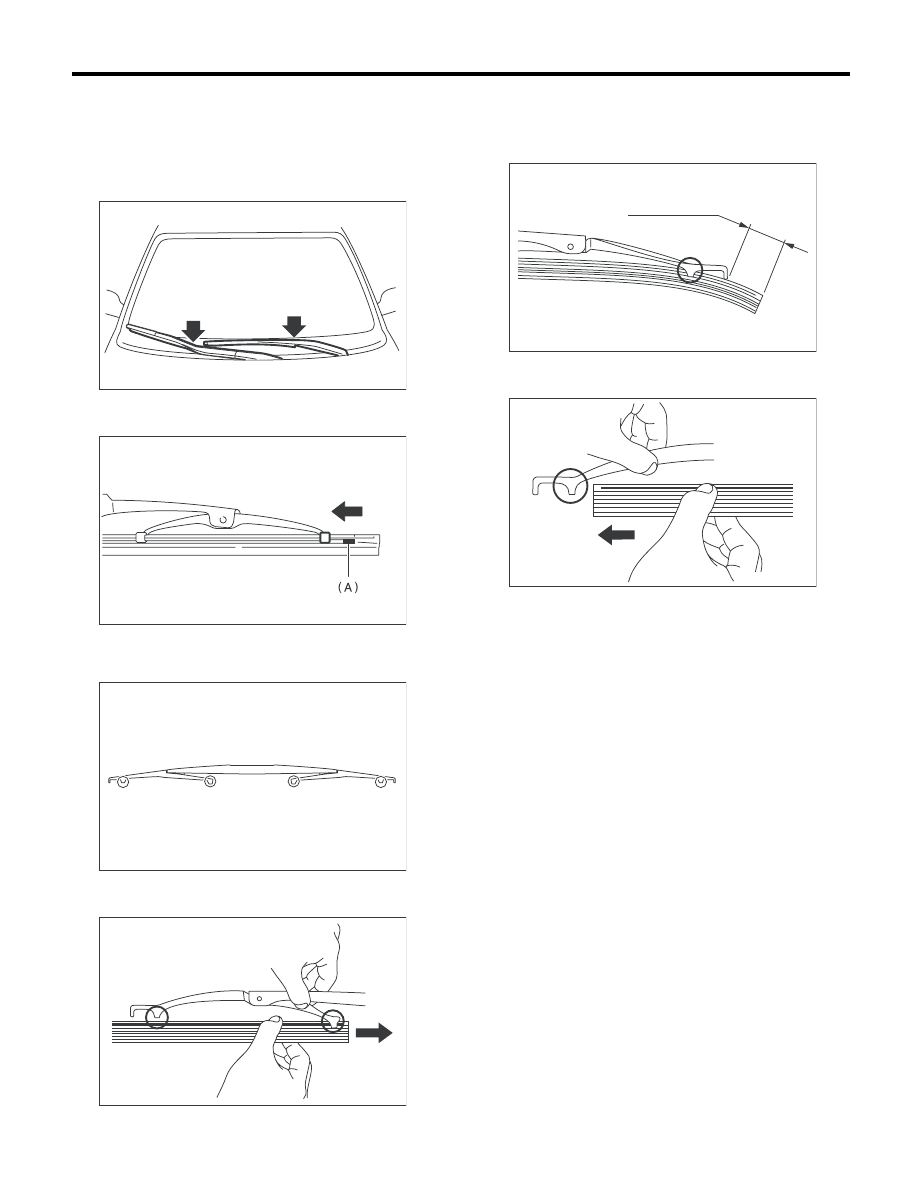

WW-16

Щетка стеклоочистителя

СИСТЕМЫ СТЕКЛООЧИСТИТЕЛЕЙ И СТЕКЛООМЫВАТЕЛЕЙ

D: СБОРКА

1. ПЕРЕДНЯЯ ЧАСТЬ КУЗОВА

1) Вставьте резиновую ленту стеклоочистите-
ля в щетку так, чтобы стопор встал в положе-
ние, указанное на рисунке.

2) Убедитесь, что резиновая лента стеклоочис-
тителя надежно закреплена на стопоре (A).

2. СТЕКЛООЧИСТИТЕЛЬ ЗАДНЕГО
СТЕКЛА

1) Вставьте резиновую ленту стеклоочистите-
ля в зажим (B).

2) Вставляйте резиновую ленту стеклоочисти-
теля до тех пор, пока верхний кончик не будет
выступать примерно на 20 мм (0,79 дюйма) из
стопора (D).

3) Вставьте резиновую ленту стеклоочистите-
ля в зажим (А).

E: ПРОВЕРКА

1) Если стеклоочиститель работает плохо, про-
верьте следующее:
• Убедитесь в том, что подвижная часть узла
щетки стеклоочистителя двигается плавно.
• Убедитесь в том, что у резиновой ленты
стеклоочистителя нет деформаций и повреж-
дений.
2) При наличии повреждений, замените ее на
новую.

WW-00501

WW-00037

WW-00421

A

B

C

D

WW-00145

A

B

D

20 мм (0,79 дюйма)

WW-00536

A

WW-00147

WW-17

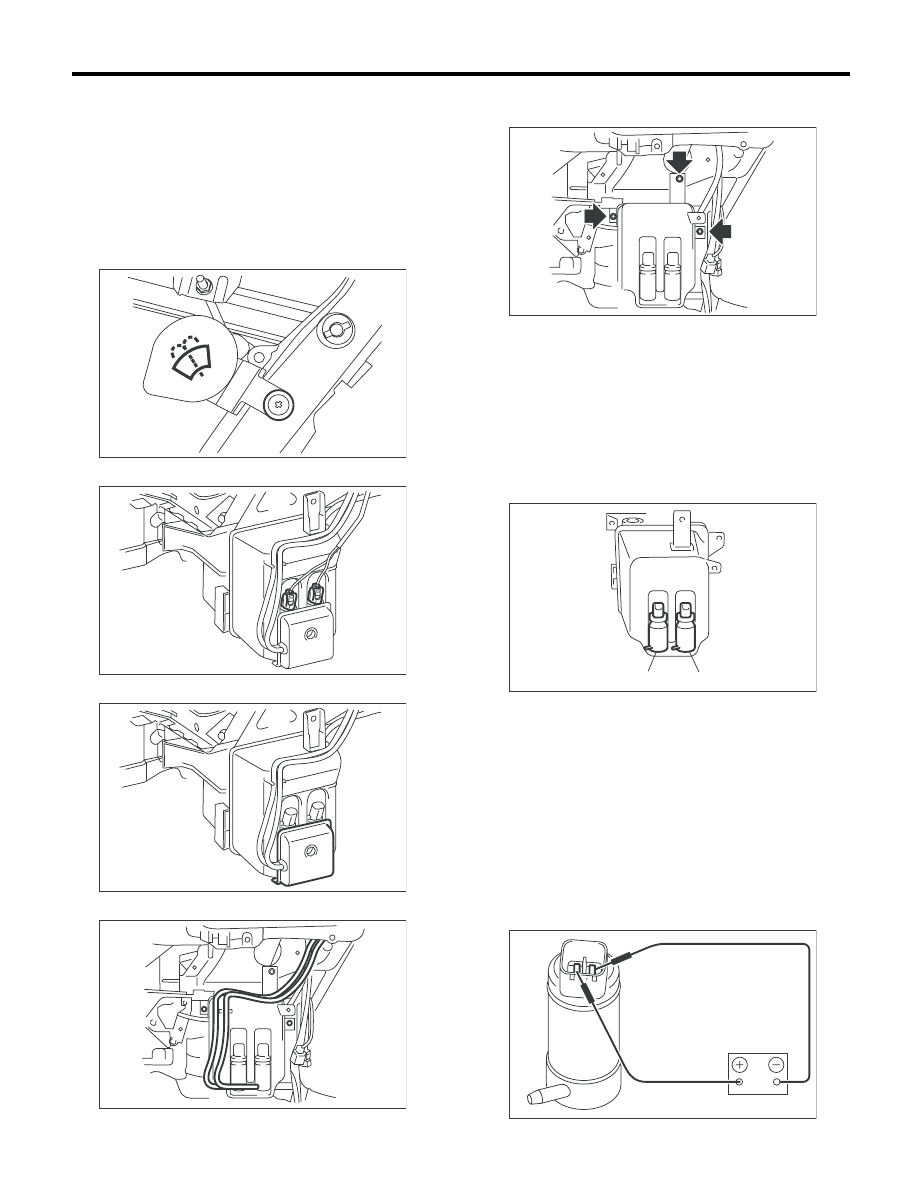

Бачок и электродвигатель стеклоомывателя

СИСТЕМЫ СТЕКЛООЧИСТИТЕЛЕЙ И СТЕКЛООМЫВАТЕЛЕЙ

5. Бачок и электродвигатель

стеклоомывателя

A: СНЯТИЕ

1) Откройте капот.
2) Отсоедините провод массы от аккумулятора.
3) Снимите передний бампер. <См. EI-27, СНЯ-
ТИЕ, Передний бампер.>
4) Снимите зажим воздуховода..

5) Отсоедините разъем.

6) Отверните винты и снимите крышку.

7) Отсоедините шланг.

8) Отверните болты и гайки и снимите бачок
омывателя.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.
Момент затяжки:

6,0 Нм (0,61 кгс-м, 4,4 фунт-сила-фут)

C: РАЗБОРКА

Извлеките электродвигатель стеклоомывате-
ля из бачка.

D: СБОРКА

1) Производите сборку в порядке, обратном
порядку разборки.
2) Убедитесь в отсутствии утечек воды по мес-
ту установки электродвигателя.

E: ПРОВЕРКА

Подайте на клемму разъема электродвигателя
омывателя напряжение аккумулятора и про-
верьте работу электродвигателя.

WW-00480

WW-00481

WW-00482

WW-00483

(A) Передний
(B) Задний

WW-00484

(A)

(B)

WW-00485

WW-00287
