LI-28

Узел бокового указателя поворота

СИСТЕМА ОСВЕЩЕНИЯ

18.Узел бокового указателя

поворота

A: СНЯТИЕ

1. НА КРЫЛЕ АВТОМОБИЛЯ

1) Отсоедините провод массы от аккумулятора.

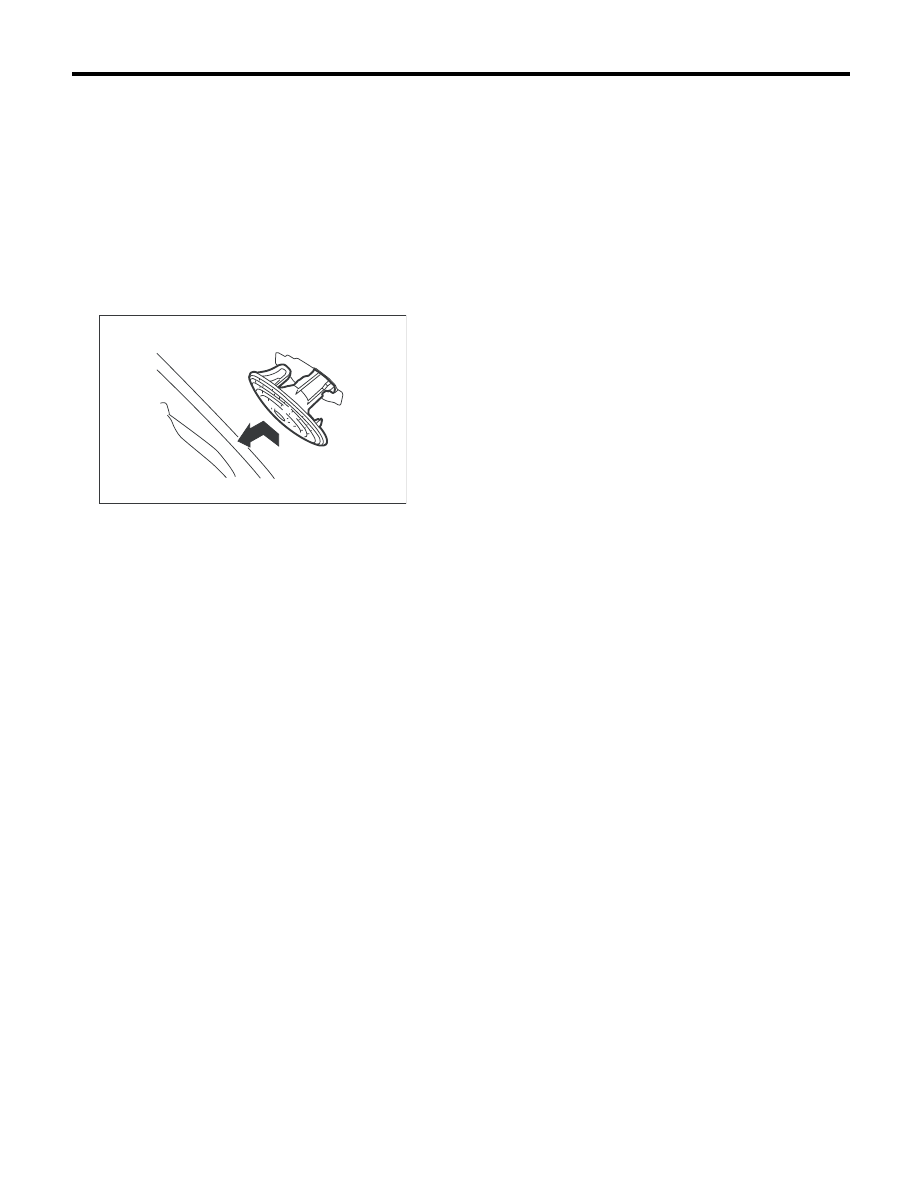

2) Извлеките указатель поворота из крыла ав-
томобиля, отводя его по направлению к пере-
дней части автомобиля.
3) Отсоедините разъем жгута проводов, а за-
тем снимите указатель поворота.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

C: ПРОВЕРКА

1) Установите узел бокового указателя пово-
рота и проверьте его работу в режиме мигания.
2) При сбое в режиме мигания, замените узел
бокового указателя поворота новым.

ПРИМЕЧАНИЕ:
Так как боковой указатель поворота, установ-
ленный на крыле автомобиля, является нераз-
борным узлом, то при перегорании лампы сле-
дует заменять весь узел бокового указателя
поворота.

LI-00816

LI-29

Узел заднего комбинированного фонаря

СИСТЕМА ОСВЕЩЕНИЯ

19.Узел заднего

комбинированного фонаря

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.

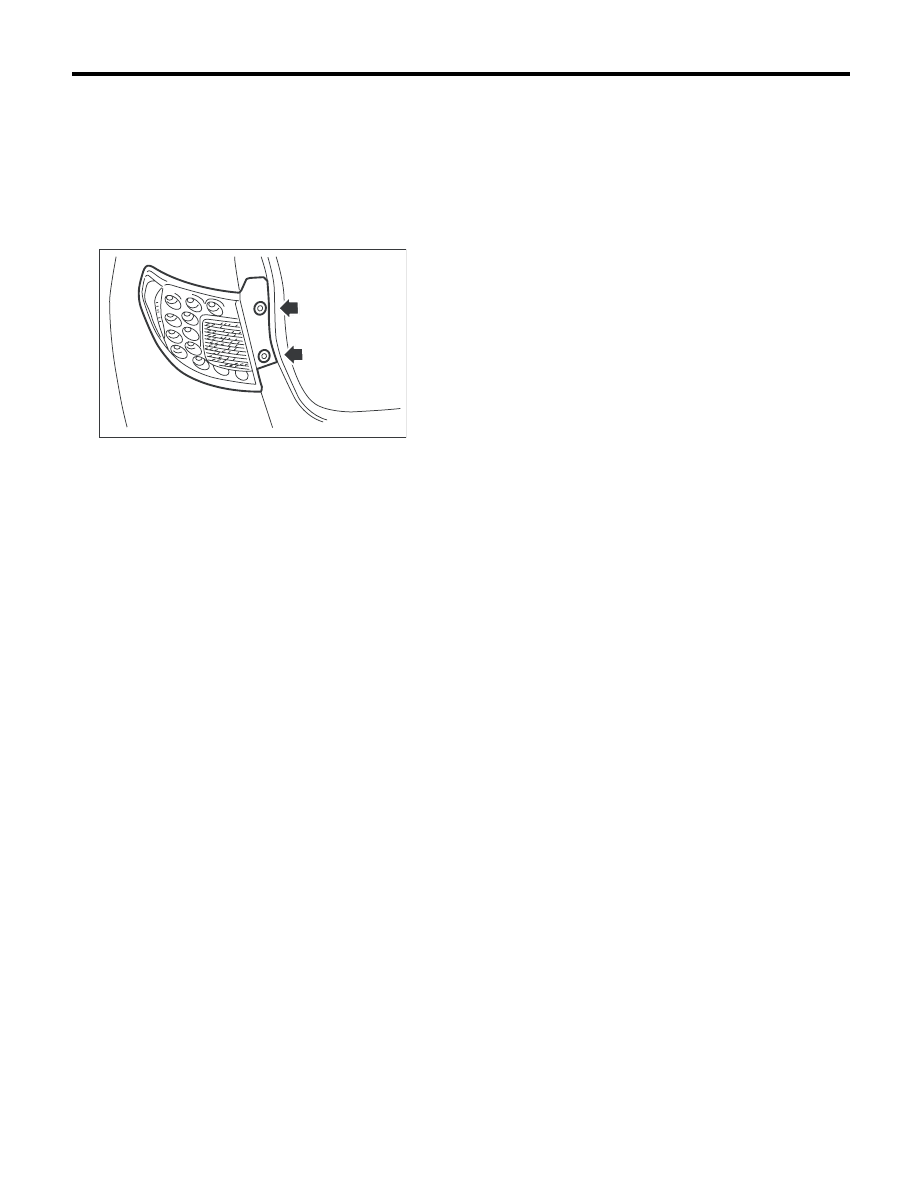

2) Отверните два болта, а затем отсоедините
задний комбинированный фонарь, потянув его
в направлении задней части автомобиля.

3) Отсоедините разъем жгута проводов, а за-
тем снимите задний комбинированный фонарь.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

C: ПРОВЕРКА

ПРИМЕЧАНИЕ:
Поскольку в лампе заднего габаритного фона-
ря/стоп-сигнала применяется светодиодная лам-
па, то при ее перегорании следует заменять
весь узел заднего комбинированного фонаря.

LI-00817

LI-30

Лампа заднего габаритного фонаря/стоп-сигнала

СИСТЕМА ОСВЕЩЕНИЯ

20.Лампа заднего габаритного

фонаря/стоп-сигнала

A: ПРИМЕЧАНИЕ

Поскольку в лампе заднего габаритного фона-
ря/стоп-сигнала применяется светодиодная
лампа, то при ее перегорании следует заме-
нять весь узел заднего комбинированного фо-
наря.

LI-31

Лампа заднего указателя поворота

СИСТЕМА ОСВЕЩЕНИЯ

21.Лампа заднего указателя

поворота

A: СНЯТИЕ

1) Снимите узел заднего комбинированного
фонаря. <См. LI-29, СНЯТИЕ, Узел заднего
комбинированного фонаря.>

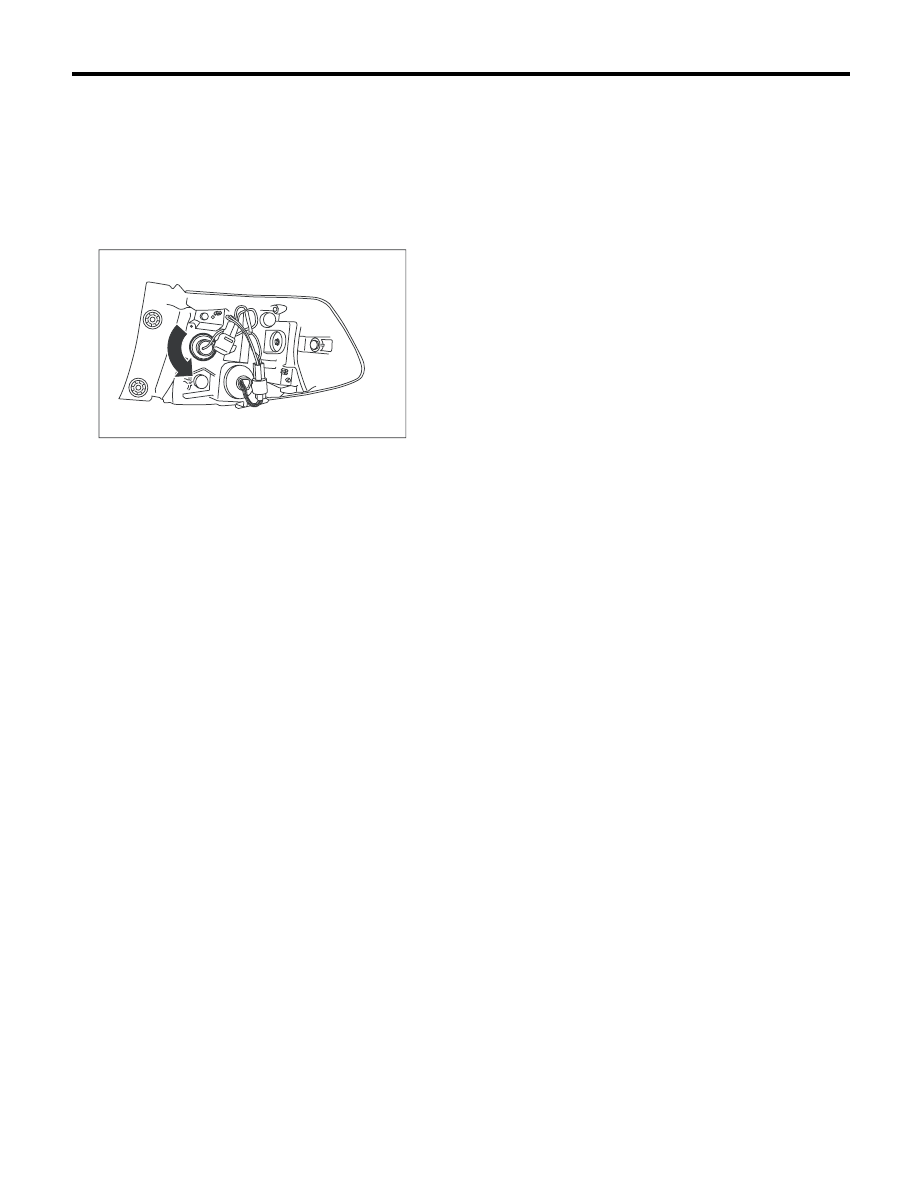

2) Поверните патрон и снимите лампу.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

C: ПРОВЕРКА

1) Визуально проверьте, не перегорела ли лам-
па.
2) Проверьте технические характеристики лам-
пы. <См. LI-2, ТЕХНИЧЕСКИЕ ХАРАКТЕРИС-
ТИКИ, Общие сведения.>
3) Если лампа неисправна, замените ее на но-
вую.

LI-00818
