SB-18

Утилизация преднатяжителя

СИСТЕМА РЕМНЕЙ БЕЗОПАСНОСТИ

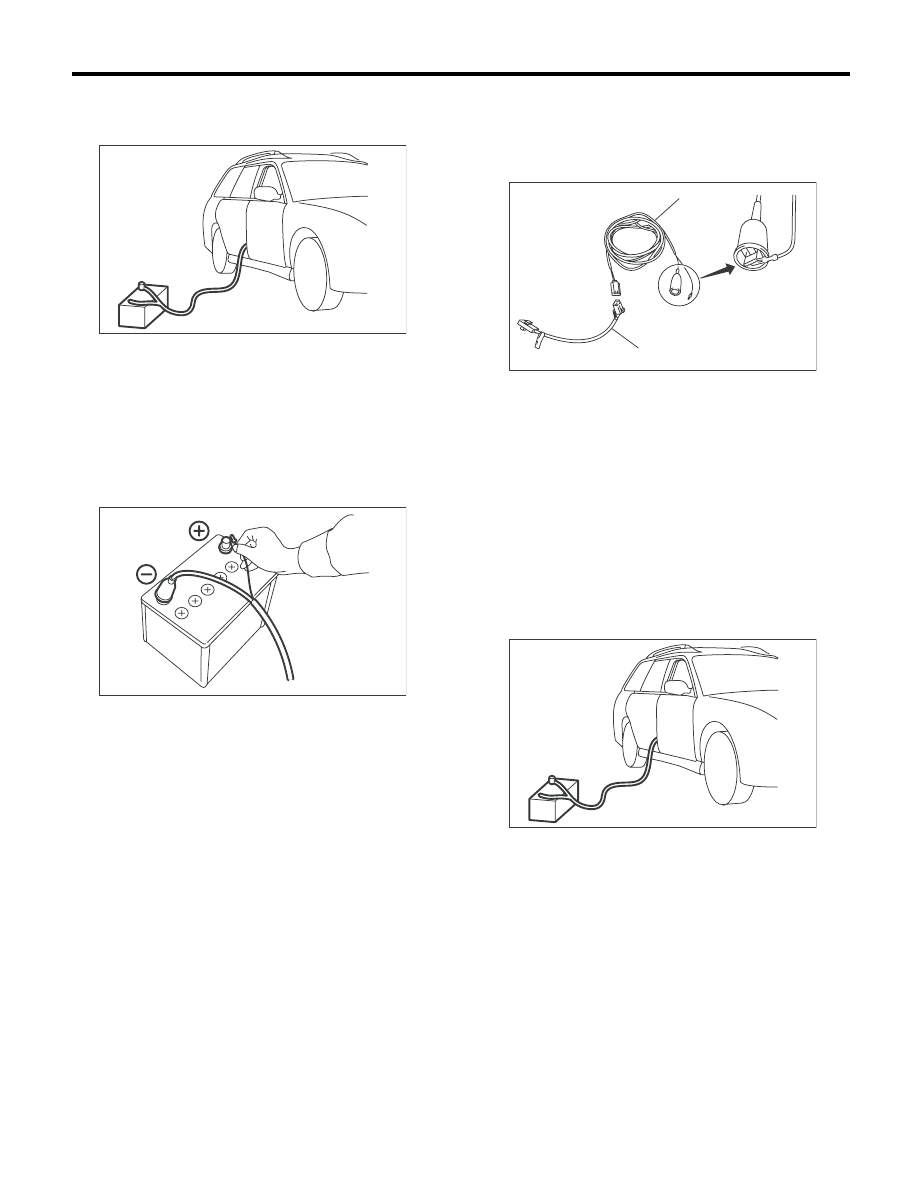

9) Полностью размотайте провода приспособ-
ления для активации, закройте все окна и
дверцу багажного отсека.

10) Переместите аккумулятор на расстояние
не менее 5 м (16 футов) от автомобиля и закре-
пите по месту. Подсоедините зажим приспо-
собления для активации к отрицательной (-)
клемме аккумуляторной батареи.
11) Другой провод приспособления для актива-
ции подсоедините к положительной клемме (+)
аккумуляторной батареи, и проведите актива-
цию преднатяжителя.

ОСТОРОЖНО:
• После срабатывания преднатяжитель ста-
нет очень горячим. Дайте ему остыть не ме-
нее 40 минут.
• Не допускайте попадания на сработавший
преднатяжитель воды.
12) Выполните операции с 13) по 19) для моде-
лей с преднатяжителями поясной лямки ремня
безопасности.
13) Отсоедините разъем оранжевого цвета от
преднатяжителя поясной лямки ремня безо-
пасности.
14) Соедините приспособления для активации
(A) и адаптер F приспособления для активации
(B).

ОСТОРОЖНО:
Закорачивание клеммы приспособления
для активации должно осуществляться не-
посредственно перед активацией преднатя-
жителя.

15) Подсоедините разъем адаптера F приспо-
собления для активации к разъему оранжевого
цвета преднатяжителя поясной лямки ремня
безопасности.
16) Убедитесь в том, что внутри автомобиля
никого нет.
17) Полностью размотайте провода приспособ-
ления для активации, закройте все окна и
дверцу багажного отсека.

18) Переместите аккумулятор на расстояние
не менее 5 м (16 футов) от автомобиля и закре-
пите по месту. Подсоедините зажим приспо-
собления для активации к отрицательной (–)
клемме аккумуляторной батареи.

SB-00017

SB-00018

(A) Приспособление для активации:

(Инструмент № 98299PA030)

(B) Адаптер F приспособления для активации:

(Инструмент № 98299SA050)

SB-00021

(A)

(B)

SB-00017

SB-19

Утилизация преднатяжителя

СИСТЕМА РЕМНЕЙ БЕЗОПАСНОСТИ

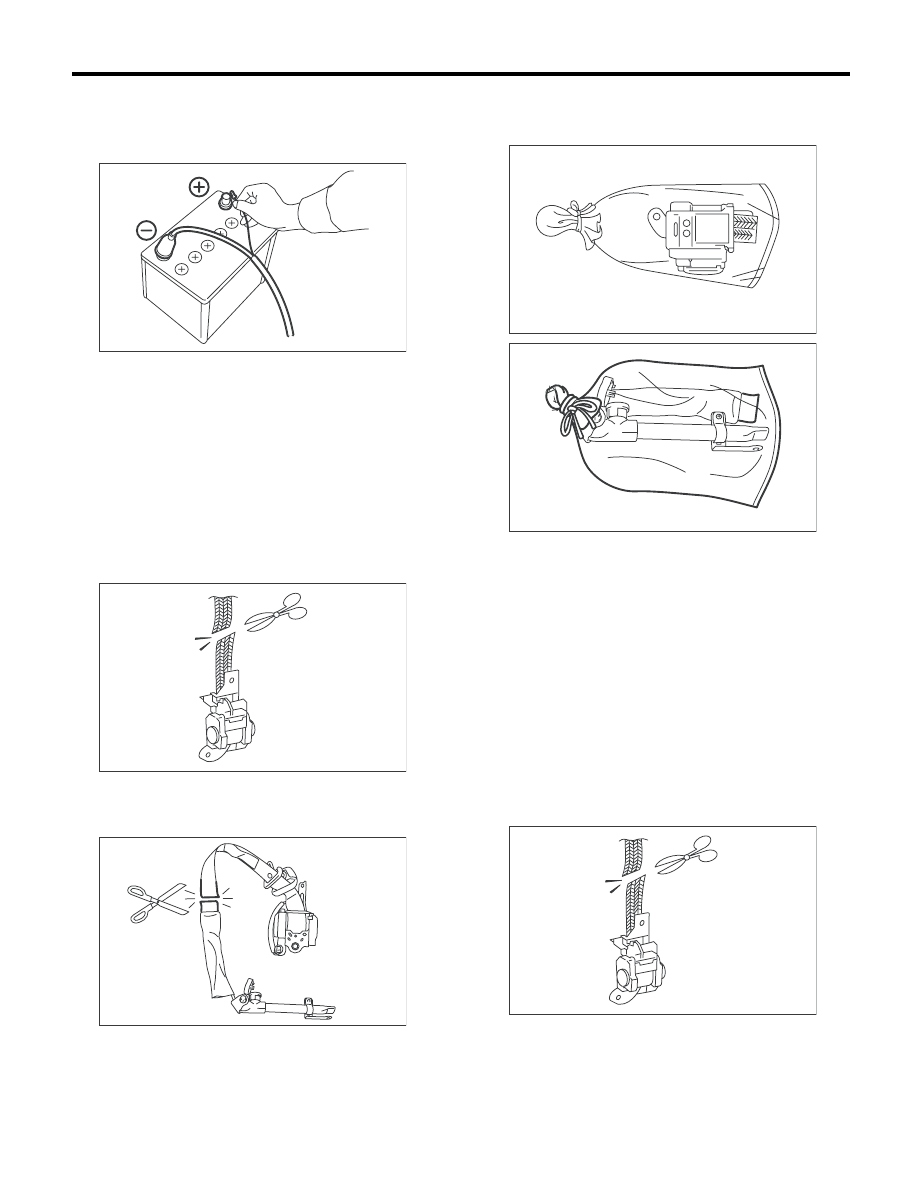

19) Другой провод приспособления для актива-
ции подсоедините к положительной клемме (+)
аккумуляторной батареи, и проведите актива-
цию преднатяжителя.

ОСТОРОЖНО:
• После срабатывания преднатяжитель ста-
нет очень горячим. Дайте ему остыть не ме-
нее 40 минут.
• Не допускайте попадания на сработавший
преднатяжитель воды.
20) Снимите узел ремня безопасности перед-
него сиденья. <См. SB-13, СНЯТИЕ, Ремень бе-
зопасности переднего сиденья.>
21) Отрежьте ремень безопасности в месте,
расположенном как можно ближе к натяжите-
лю ремня безопасности.

22) Отрежьте ремень безопасности в месте,
расположенном как можно ближе к натяжите-
лю поясной лямки ремня безопасности.

23) Поместите сработавший преднатяжитель в
герметичный виниловый пакет для дальней-
шей утилизации.

2. АКТИВАЦИЯ ПРЕДНАТЯЖИТЕЛЯ ВНЕ
АВТОМОБИЛЯ

1) Полностью сложите спинку сиденья вперед,
а затем выдвиньте переднее сиденье до упора
вперед.
2) Перед началом работ переведите выключа-
тель зажигания в положение OFF, отсоедините
провод массы от аккумулятора и выждите не
менее 20 секунд.
3) Снимите узел ремня безопасности передне-
го сиденья. <См. SB-13, СНЯТИЕ, Ремень безо-
пасности переднего сиденья.>
4) Отрежьте ремень безопасности в месте,
расположенном как можно ближе к натяжите-
лю.

5) Закоротите зажим и клемму приспособле-
ния для активации.

SB-00018

SB-00130

SB-00027

SB-00131

SB-00022

SB-00130

SB-20

Утилизация преднатяжителя

СИСТЕМА РЕМНЕЙ БЕЗОПАСНОСТИ

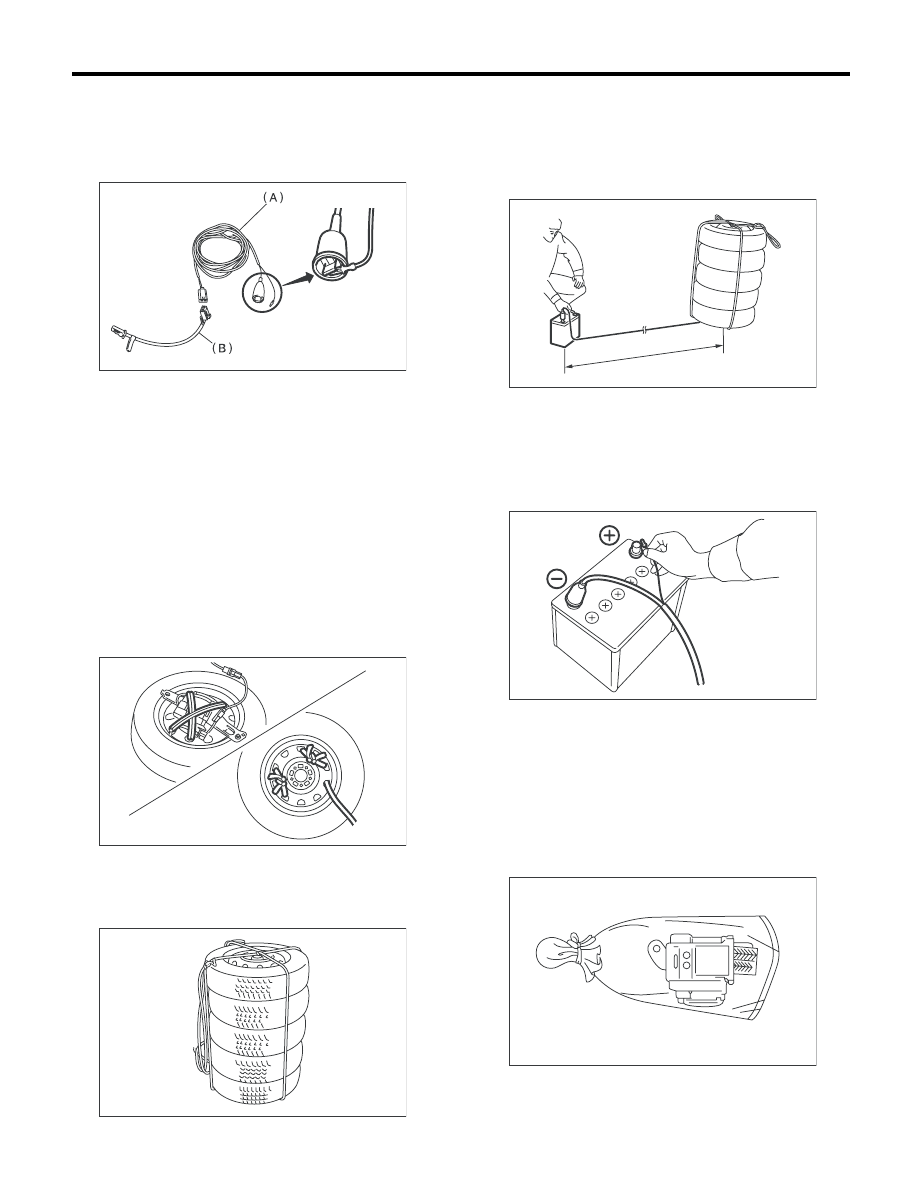

6) Соедините приспособление для активации
(А) и адаптер D (активация) (B).
7) Соедините разъем адаптера D (активация) и
разъем преднатяжителя.
8) Установите преднатяжитель ремня безопас-
ности на диске с шиной. Затем сплетите вмес-
те три автомобильных жгута проводов [с сече-
нием 1,25 мм

(0,00194 кв. дюйма) или более] и

дважды обмотайте вокруг кронштейна предна-
тяжителя и колеса.

9) Установите три шины без дисков на шину с
прикрепленным преднатяжителем. Установи-
те сверху шину с диском и плотно закрепите
веревкой.

10) Переместите аккумулятор на расстояние
не менее 5 м (16 футов) от шин и убедитесь в
том, что участок безопасен для проведения ак-
тивации. Подсоедините зажим приспособле-
ния для активации к отрицательной (-) клемме
аккумуляторной батареи.

11) Другой провод приспособления для актива-
ции подсоедините к положительной клемме (+)
аккумуляторной батареи, и проведите актива-
цию преднатяжителя.

ОСТОРОЖНО:
• После срабатывания преднатяжитель
станет очень горячим. Дайте ему остыть не
менее 40 минут.
• Не допускайте попадания на сработавший
преднатяжитель воды.
12) Поместите сработавший преднатяжитель в
герметичный виниловый пакет для дальней-
шей утилизации.

(A) Приспособление для активации:

(Номер детали 98299PA030)

(B) Адаптер D (Активация):

(Номер детали 98299SA010)

SB-00016

SB-00024

SB-00025

(1) 5 м (16 футов) или более

SB-00065

(1)

SB-00018

SB-00131

SB-21

Утилизация преднатяжителя

СИСТЕМА РЕМНЕЙ БЕЗОПАСНОСТИ

3. АКТИВАЦИЯ ПРЕДНАТЯЖИТЕЛЯ
ПОЯСНОЙ ЛЯМКИ РЕМНЯ
БЕЗОПАСНОСТИ ВНЕ АВТОМОБИЛЯ

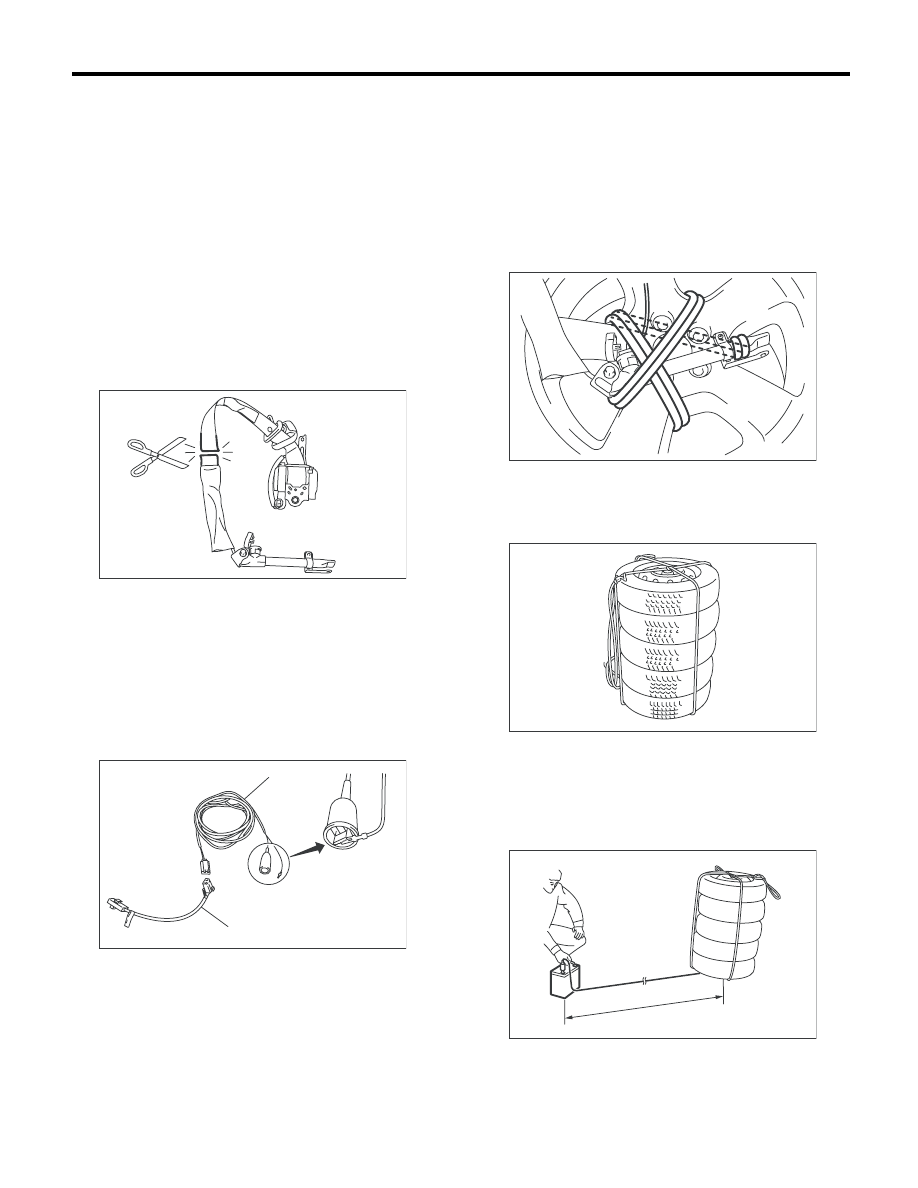

1) Полностью сложите спинку сиденья вперед,
а затем выдвиньте переднее сиденье до упора
вперед.
2) Перед началом работ переведите выключа-
тель зажигания в положение OFF, отсоедините
провод массы от аккумулятора и выждите не
менее 20 секунд.
3) Снимите ремень безопасности переднего си-
денья. <См. SB-13, СНЯТИЕ, Ремень безопас-
ности переднего сиденья.>
4) Отрежьте ремень безопасности в месте,
расположенном как можно ближе к натяжите-
лю поясной лямки ремня безопасности.

5) Закоротите зажим и клемму приспособле-
ния для активации (А).
6) Соедините приспособление для активации и
адаптер F приспособления для активации (B).

7) Подсоедините разъем адаптера F приспо-
собления для активации к разъему оранжевого
цвета преднатяжителя поясной лямки ремня
безопасности.
8) Установите преднатяжитель ремня безопас-
ности на диске с шиной. Затем сплетите вмес-
те три автомобильных жгута проводов [с сече-
нием 1,25 мм

(0,00194 кв. дюйма) или более] и

дважды обмотайте вокруг кронштейна предна-
тяжителя и колеса.

10) Переместите аккумуляторную батарею на
расстояние 5 м (16 футов) от автомобиля и убе-
дитесь в том, что участок безопасен для прове-
дения активации. Подсоедините зажим приспо-
собления для активации к отрицательной (–)
клемме аккумуляторной батареи.

(A) Приспособление для активации:

(Инструмент № 98299PA030)

(B) Адаптер F приспособления для активации:

(Инструмент № 98299SA050)

SB-00027

SB-00021

(A)

(B)

(1) 5 м (16 футов) или более

SB-00028

SB-00025

SB-00065

(1)
