AB(diag)-94

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА КОНТАКТА В РАЗЪЕМАХ.
Проверьте надежность контактов в разъемах между
блоком управления системой подушек безопасности,
модулем правой подушки-шторки безопасности и дат-
чиком правой подушки-шторки безопасности.

Выявлена ли нена-
дежность контакта?

Замените как задний
жгут проводов систе-
мы подушек безопас-
ности, так и жгут про-
водов кузова.

Переходите к ша-
гу 2.

2

ПРОВЕРКА МОДУЛЯ ПОДУШКИ-ШТОРКИ БЕЗО-
ПАСНОСТИ.
1) Переведите выключатель зажигания в положение
OFF, отсоедините провод массы от аккумулятора и
выждите не менее 20 секунд.
2) Отсоедините разъем (AB33) и подсоедините разъ-
ем (1N) диагностического жгута проводов N к разъему
(AB33).
3) Подсоедините резистор модуля подушки безопас-
ности к разъему (2N) диагностического жгута прово-
дов N.
4) Подсоедините клемму массы к аккумулятору и пе-
реведите выключатель зажигания в положение ON.

Предупреждающая
лампа системы по-
душек безопаснос-
ти горит в течение
6 секунд, а затем
гаснет?

Замените модуль пра-
вой подушки-шторки
безопасности. <См.
AB-22, Модуль подуш-
ки-шторки безопас-
ности.>

Переходите к ша-
гу 3.

3

ПРОВЕРКА ЗАДНЕГО ЖГУТА ПРОВОДОВ СИСТЕ-
МЫ ПОДУШЕК БЕЗОПАСНОСТИ (ЖГУТ ПРОВОДОВ
МОДУЛЯ ПРАВОЙ ПОДУШКИ-ШТОРКИ БЕЗОПАС-
НОСТИ).
1) Переведите выключатель зажигания в положение
OFF, отсоедините провод массы от аккумулятора и
выждите не менее 20 секунд.
2) Отсоедините разъем (AB26) от преднатяжителя
правого ремня безопасности.
3) Отсоедините разъем (AB24) от модуля боковой по-
душки безопасности (правой).
4) Отсоедините разъем (AB30) от преднатяжителя
поясной лямки ремня безопасности (правого).
5) Отсоедините резистор модуля подушки безопас-
ности от диагностического жгута проводов N.
6) Отсоедините разъемы (AB6, AB17, AB18) от блока
управления системой подушек безопасности.
7) Подсоедините разъем (1AG) диагностического
жгута проводов AG к разъемам (AB6, AB17, AB18).
8) Подсоедините клемму массы к аккумулятору и пе-
реведите выключатель зажигания в положение ON.
9) Измерьте напряжение между разъемом (6AG) диа-
гностического жгута проводов AG и массой кузова.

Разъемы и клеммы

(6AG) № 6 (+) — Масса кузова (–):
(6AG) № 8 (+) — Масса кузова (–):

Составляет ли вели-
чина напряжения
менее 1 В?

Переходите к шагу 4.

Замените как за-
дний жгут прово-
дов системы по-
душек безопас-
ности, так и жгут
проводов кузова.

4

ПРОВЕРКА БЛОКА УПРАВЛЕНИЯ СИСТЕМОЙ ПО-
ДУШЕК БЕЗОПАСНОСТИ.
1) Подсоедините все разъемы.
2) Очистите память.
3) Выполните процедуру проверки.
4) Считайте КДН.

Отображается ли на
дисплее тот же са-
мый КДН?

Замените блок управ-
ления системой поду-
шек безопасности.
<См. AB-24, Блок уп-
равления системой по-
душек безопасности.>

Переходите к ша-
гу 5.

5

ПРОВЕРКА ДРУГИХ КДН НА ДИСПЛЕЕ.

Отображается ли
какой-либо другой
КДН?

Проверьте КДН, ис-
пользуя “Список ко-
дов диагностики неис-
правностей (КДН)”.
<См. AB(diag)-43, Спи-
сок кодов диагности-
ки неисправностей
(КДН).>

Завершите про-
ведение диагнос-
тики.

AB(diag)-95

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

AA:КДН 96 НЕИСПРАВНОСТЬ МОДУЛЯ ЛЕВОЙ ПОДУШКИ-ШТОРКИ

БЕЗОПАСНОСТИ

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
• Замыкание на силовой провод в жгуте проводов левой подушки-шторки безопасности.
• Неисправность блока управления системой подушек безопасности.

ОСТОРОЖНО:
• Перед проведением работ по диагностике системы подушек безопасности, убедитесь в том,
что выключатель зажигания находится в положении OFF, отсоедините клемму провода мас-
сы от аккумулятора и выждите не менее 20 секунд.
• После замены модуля подушки безопасности, преднатяжителя ремня безопасности, пред-
натяжителя поясной лямки ремня безопасности, поворотного разъема рулевой колонки,
блока управления и датчика вновь подсоедините каждую деталь и убедитесь, что предуп-
реждающая лампа работает нормально.
• В целях безопасности, при проверке основного жгута проводов системы подушек безопас-
ности отсоедините разъемы модулей подушек безопасности водителя и переднего пассажира.
• В целях безопасности, при проверке заднего жгута проводов системы подушек безопас-
ности отсоедините разъем модуля боковой подушки безопасности, разъем модуля подушки-
шторки безопасности, разъем преднатяжителя ремня безопасности и разъем преднатяжите-
ля поясной лямки ремня безопасности.

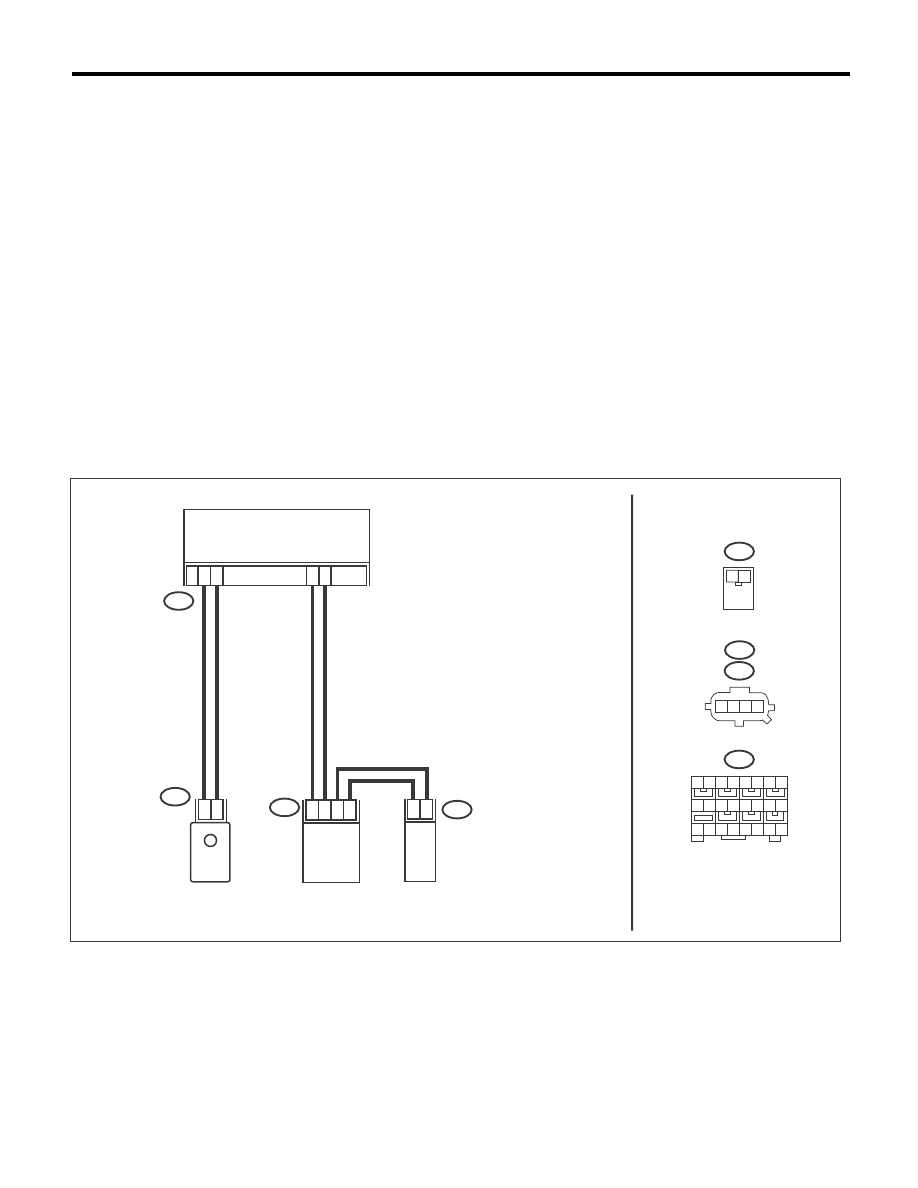

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

AB17

AB31

AB32

1 2 3 4

AB17

1

2

4

3

AB23

24

23

3

4

1

2

AB-01912

3

4

AB32

AB23

18 19 20 21 22 23 24

1 2 3 4

11 12 13 14

16

17

15

AB31

1 2

БЛОК УПРАВЛЕНИЯ

СИСТЕМЫ ПОДУШЕК

БЕЗОПАСНОСТИ

МОДУЛЬ ЛЕВОЙ

ПОДУШКИ-ШТОРКИ

БЕЗОПАСНОСТИ

ЛЕВЫЙ ДАТЧИК

ПОДУШКИ-ШТОРКИ
(В ЗАДНЕЙ СТОЙКЕ)

ЛЕВЫЙ ДАТЧИК

БОКОВОЙ ПОДУШКИ

БЕЗОПАСНОСТИ

(В ЦЕНТРАЛЬНОЙ СТОЙКЕ)

5 6 7 8

10

9

AB(diag)-96

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1 ПРОВЕРКА КОНТАКТА В РАЗЪЕМАХ.

Проверьте надежность контактов в разъемах между
блоком управления системой подушек безопасности, мо-
дулем левой подушки-шторки безопасности и датчиком
левой подушки-шторки безопасности.

Выявлена ли нена-
дежность контакта?

Замените как за-
дний жгут проводов
системы подушек
безопасности, так и
жгут проводов ку-
зова.

Переходите к ша-
гу 2.

2 ПРОВЕРКА МОДУЛЯ БОКОВОЙ ПОДУШКИ БЕЗОПАС-

НОСТИ.
1) Переведите выключатель зажигания в положение
OFF, отсоедините провод массы от аккумулятора и вы-
ждите не менее 20 секунд.
2) Отсоедините разъем (AB31) и подсоедините разъем
(1N) диагностического жгута проводов N к разъему
(AB31).
3) Подсоедините резистор модуля подушки безопаснос-
ти к разъему (2N) диагностического жгута проводов N.
4) Подсоедините клемму массы к аккумулятору и пере-
ведите выключатель зажигания в положение ON.

Предупреждающая
лампа системы по-
душек безопаснос-
ти горит в течение 6
секунд, а затем гас-
нет?

Замените модуль
левой подушки-
шторки безопас-
ности. <См. AB-22,
Модуль подушки-
шторки безопас-
ности.>

Переходите к ша-
гу 3.

3 ПРОВЕРКА ЗАДНЕГО ЖГУТА ПРОВОДОВ СИСТЕМЫ

ПОДУШЕК БЕЗОПАСНОСТИ (ЖГУТ ПРОВОДОВ МО-
ДУЛЯ ЛЕВОЙ ПОДУШКИ-ШТОРКИ БЕЗОПАСНОСТИ).
1) Переведите выключатель зажигания в положение
OFF, отсоедините провод массы от аккумулятора и вы-
ждите не менее 20 секунд.
2) Отсоедините разъем (AB21) от преднатяжителя ле-
вого ремня безопасности.
3) Отсоедините разъем (AB19) от модуля боковой по-
душки безопасности (левой).
4) Отсоедините резистор модуля подушки безопасности
от диагностического жгута проводов N.
5) Отсоедините разъемы (AB6, AB17, AB18) от блока уп-
равления системой подушек безопасности.
6) Подсоедините разъем (1AG) диагностического жгута
проводов AG к разъемам (AB6, AB17, AB18).
7) Подсоедините клемму массы к аккумулятору и пере-
ведите выключатель зажигания в положение ON.
8) Измерьте напряжение между разъемом (3AG) диа-
гностического жгута проводов AG и массой кузова.

Разъемы и клеммы

(3AG) № 1 (+) — Масса кузова (–):
(3AG) № 3 (+) — Масса кузова (–):

Составляет ли вели-
чина напряжения
менее 1 В?

Переходите к шагу
4.

Замените как за-
дний жгут прово-
дов системы по-
душек безопас-
ности, так и жгут
проводов кузова.

4 ПРОВЕРКА БЛОКА УПРАВЛЕНИЯ СИСТЕМОЙ ПОДУ-

ШЕК БЕЗОПАСНОСТИ.
1) Подсоедините все разъемы.
2) Очистите память.
3) Выполните процедуру проверки.
4) Считайте КДН.

Отображается ли на
дисплее тот же са-
мый КДН?

Замените блок уп-
равления системой
подушек безопас-
ности. <См. AB-24,
Блок управления
системой подушек
безопасности.>

Переходите к ша-
гу 5.

5 ПРОВЕРКА ДРУГИХ КДН НА ДИСПЛЕЕ.

Отображается ли
какой-либо другой
КДН?

Проверьте КДН, ис-
пользуя “Список
кодов диагностики
неисправностей
(КДН)”. <См.
AB(diag)-43, Спи-
сок кодов диагнос-
тики неисправнос-
тей (КДН).>

Завершите про-
ведение диагнос-
тики.

AB(diag)-97

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

AB:КДН E2 ОШИБКА СВЯЗИ ШИНЫ ПРАВОГО ДАТЧИКА

ЛОБОВОГО УДАРА

ПРИМЕЧАНИЕ:
Чтобы получить подробную информацию о КДН Е2 обратитесь к сведениям по КДН Е4. <См.
AB(diag)-98, КДН E4 ОШИБКА СВЯЗИ ШИНЫ ПРАВОГО ДАТЧИКА ЛОБОВОГО УДАРА, Таблица диа-
гностики с кодами неисправностей.>

AC:КДН E3 ОШИБКА СВЯЗИ ШИНЫ ПРАВОГО ДАТЧИКА

ЛОБОВОГО УДАРА

ПРИМЕЧАНИЕ:
Чтобы получить подробную информацию о КДН Е3 обратитесь к сведениям по КДН Е4. <См.
AB(diag)-98, КДН E4 ОШИБКА СВЯЗИ ШИНЫ ПРАВОГО ДАТЧИКА ЛОБОВОГО УДАРА, Таблица диа-
гностики с кодами неисправностей.>
