AC(diag)-30

Диагностика датчиков

СИСТЕМА ОТОПИТЕЛЯ, ВЕНТИЛЯТОРА САЛОНА И АВТОМАТИЧЕСКОГО КОНДИЦИОНЕРА (АВТОМАТИЧЕСКИЙ КОНДИЦИОНЕР) (ДИАГНОСТИКА)

8. Диагностика датчиков

A: ДАТЧИК ТЕМПЕРАТУРЫ НАРУЖНОГО ВОЗДУХА

ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
• Когда переключатель скоростных режимов вентилятора находится в положении AUTO, скоро-
стные режимы вентилятора не переключаются.
• Неисправности, связанные с датчиком температуры наружного воздуха, определяются при помо-
щи системы самодиагностики.

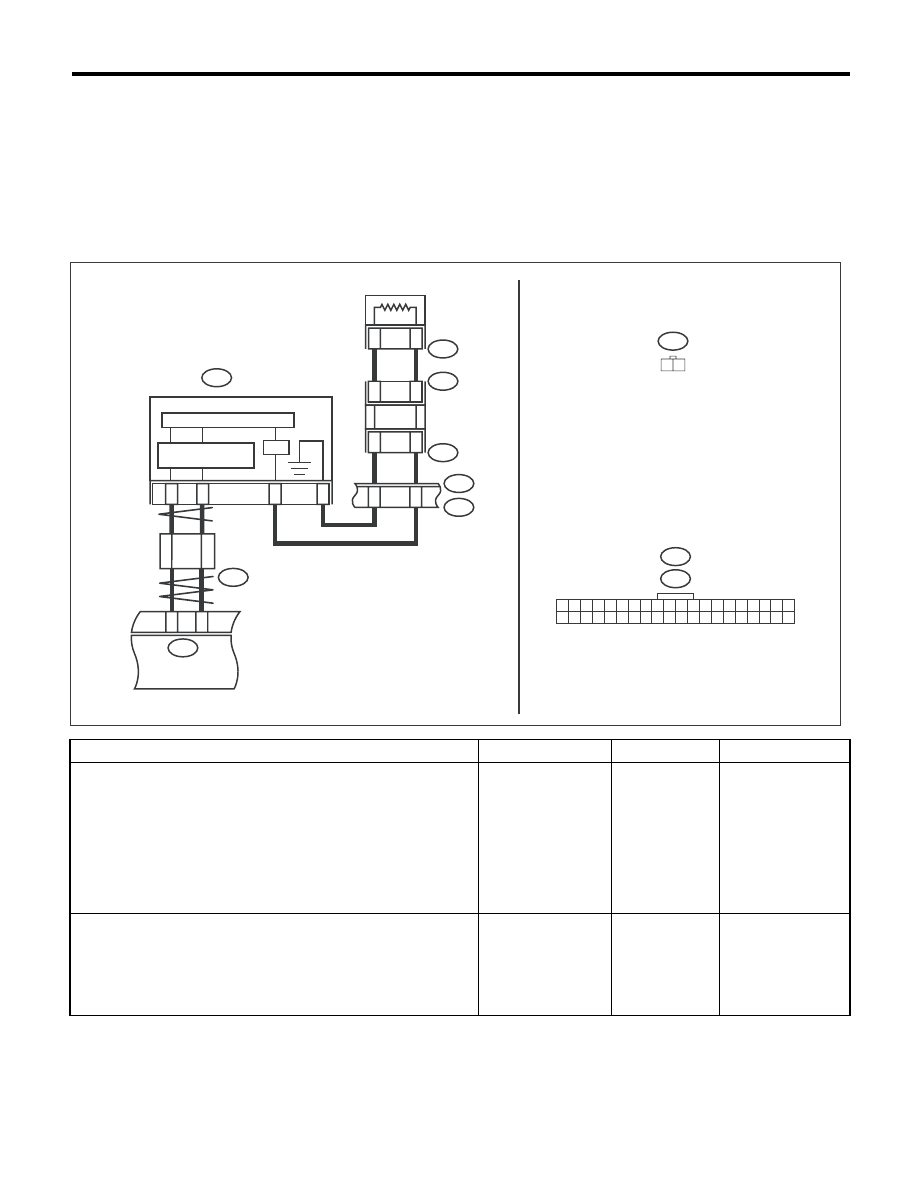

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

Шаг

Проверка

Да

Нет

ПРОВЕРКА ДАТЧИКА ТЕМПЕРАТУРЫ НАРУЖНОГО
ВОЗДУХА.
1) Переведите выключатель зажигания в положение OFF.
2) Отсоедините разъем от датчика температуры наружно-
го воздуха.
3) Измерьте сопротивление между клеммами датчика
температуры наружного воздуха.

Клеммы

№ 1 — № 2:

Составляет ли ве-
личина сопротивле-
ния приблизитель-
но 3 кОм при 25°C
(77°F)?

Переходите к
шагу 2.

Замените датчик
температуры на-
ружного воздуха.

ПРОВЕРКА ВХОДНОГО СИГНАЛА ДАТЧИКА ТЕМПЕРА-
ТУРЫ НАРУЖНОГО ВОЗДУХА.
1) Переведите выключатель зажигания в положение ON.
2) Измерьте напряжение между клеммами разъема (F78).

Разъемы и клеммы

(F78) № 1 (+) — № 2 (–):

Составляет ли ве-
личина напряже-
ния приблизитель-
но 5 В?

Переходите к
шагу 6.

Переходите к шагу
3.

AC-01699

i88

B361

F108

F78

i77

F78

1 2

i10

I/F

B38

i88

i10

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20

21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40

БЛОК УПРАВЛЕНИЯ

АВТОМАТИЧЕСКОГО

КОНДИЦИОНЕРА

ПРИЕМОПЕРЕДАТЧИК

CAN

СОЕДИНИТЕЛЬНЫЙ
РАЗЪЕМ

МИКРОКОМПЬЮТЕР

КОМБИНАЦИЯ
ПРИБОРОВ

ДАТЧИК ТЕМПЕРАТУРЫ

НАРУЖНОГО ВОЗДУХА

AC(diag)-31

Диагностика датчиков

ПРОВЕРКА ВЫХОДНОГО СИГНАЛА КОМБИНАЦИИ
ПРИБОРОВ.
1) Переведите выключатель зажигания в положение OFF.
2) Извлеките комбинацию приборов.
3) Отсоедините разъем от датчика температуры наружно-
го воздуха.
4) Переведите выключатель зажигания в положение ON.
5) Измерьте напряжение между клеммами разъема ком-
бинации приборов.

Разъемы и клеммы

(i10) № 24 (+) — №. 23 (–):

Составляет ли ве-
личина напряже-
ния приблизитель-
но 5 В?

Переходите к
шагу 4.

Переходите к шагу
6.

ПРОВЕРКА РАЗЪЕМА ЖГУТА ПРОВОДОВ МЕЖДУ КОМ-
БИНАЦИЕЙ ПРИБОРОВ И ДАТЧИКОМ ТЕМПЕРАТУРЫ
НАРУЖНОГО ВОЗДУХА.
1) Переведите выключатель зажигания в положение OFF.
2) Отсоедините разъем от комбинации приборов.
3) Измерьте сопротивление жгута проводов между комби-
нацией приборов и датчиком температуры наружного воз-
духа.

Разъемы и клеммы

(F78) № 1 — (i10) № 24:

Составляет ли ве-
личина сопротивле-
ния менее 1 Ом?

Переходите к
шагу 5.

Устраните разрыв
цепи в жгуте прово-
дов между комби-
нацией приборов и
датчиком темпера-
туры наружного
воздуха.

ПРОВЕРКА РАЗЪЕМА ЖГУТА ПРОВОДОВ МЕЖДУ КОМ-
БИНАЦИЕЙ ПРИБОРОВ И ДАТЧИКОМ ТЕМПЕРАТУРЫ
НАРУЖНОГО ВОЗДУХА.
Измерьте сопротивление жгута проводов между комбина-
цией приборов и датчиком температуры наружного воздуха.

Разъемы и клеммы

(F78) № 2 — (i10) № 23:

Составляет ли ве-
личина сопротивле-
ния менее 1 Ом?

Замените ком-
бинацию прибо-
ров.

ПРОВЕРКА РАЗЪЕМА ЖГУТА ПРОВОДОВ МЕЖДУ КОМ-
БИНАЦИЕЙ ПРИБОРОВ И БЛОКОМ УПРАВЛЕНИЯ АВ-
ТОМАТИЧЕСКИМ КОНДИЦИОНЕРОМ.
1) Переведите выключатель зажигания в положение OFF.
2) Отсоедините разъем от комбинации приборов.
3) Отсоедините разъем блока управления автоматичес-
ким кондиционером.
4) Измерьте сопротивление жгута проводов между бло-
ком управления автоматическим кондиционером и комби-
нацией приборов.

Разъемы и клеммы

(i88) № 19 — (i10) № 26:

Составляет ли ве-
личина сопротивле-
ния менее 1 Ом?

Переходите к
шагу 7.

Устраните разрыв
цепи в жгуте прово-
дов между блоком
управления авто-
матическим конди-
ционером и комби-
нацией приборов.
<См. LAN(diag)-6,
СИСТЕМА LAN,
ОСТОРОЖНО, Об-
щие сведения.>

ПРОВЕРКА РАЗЪЕМА ЖГУТА ПРОВОДОВ МЕЖДУ БЛО-
КОМ КОМБИНАЦИЕЙ ПРИБОРОВ И БЛОКОМ УПРАВЛЕ-
НИЯ АВТОМАТИЧЕСКИМ КОНДИЦИОНЕРОМ.
Измерьте сопротивление жгута проводов между блоком
управления автоматическим кондиционером и комбинаци-
ей приборов.

Разъемы и клеммы

(i88) № 20 — (i10) № 27:

Составляет ли ве-
личина сопротивле-
ния менее 1 Ом?

Переходите к
шагу 8.

ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТОВ.
Проверьте надежность контактов в разъеме блока управ-
ления автоматическим кондиционером.

Выявлена ли нена-
дежность контакта
в разъеме?

Устраните не-
исправность в
разъемах.

Замените блок уп-
равления автома-
тическим кондици-
онером.

Шаг

Проверка

Да

Нет

AC(diag)-32

Диагностика датчиков

B: ДАТЧИК ТЕМПЕРАТУРЫ ВОЗДУХА В САЛОНЕ

ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
• Скорость вентилятора, режимы обдува и режим FRESH/RECIRC не изменяются после перевода
переключателя AUTO в положении ON.
• Неисправности, связанные с датчиком температуры воздуха в салоне, выявляются при помощи
системы самодиагностики.
ЭЛЕКТРИЧЕСКАЯ СХЕМА:

AC-01700

i88

i55

1 2

i88

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20

21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40

БЛОК УПРАВЛЕНИЯ

АВТОМАТИЧЕСКОГО

КОНДИЦИОНЕРА

ДАТЧИК ТЕМПЕРАТУРЫ

ВОЗДУХА В САЛОНЕ

AC(diag)-33

Диагностика датчиков

Шаг

Проверка

Да

Нет

ПРОВЕРКА ДАТЧИКА ТЕМПЕРАТУРЫ ВОЗДУХА В
САЛОНЕ.
1) Переведите выключатель зажигания в положение
OFF.
2) Снимите нижнюю крышку со стороны водителя.
3) Отсоедините разъем от датчика температуры воз-
духа в салоне.
4) Измерьте сопротивление между клеммами датчика
температуры воздуха в салоне.

Клеммы

№ 1 — № 2:

Составляет ли величи-
на сопротивления при-
близительно 2,2 кОм
при 25°C (77°F)?

Переходите к
шагу 2.

Замените датчик
температуры воз-
духа в салоне.

ПРОВЕРКА ВХОДНОГО СИГНАЛА ДАТЧИКА ТЕМПЕ-
РАТУРЫ ВОЗДУХА В САЛОНЕ.
1) Переведите выключатель зажигания в положение
ON.
2) Измерьте напряжение между клеммами разъема
жгута проводов датчика температуры воздуха в салоне.

Разъемы и клеммы

(i55) № 2 (+) — №. 1 (–):

Составляет ли величи-
на напряжения прибли-
зительно 5 В?

Переходите к
шагу 6.

Переходите к шагу
3.

ПРОВЕРКА ВЫХОДНОГО СИГНАЛА БЛОКА УПРАВ-
ЛЕНИЯ АВТОМАТИЧЕСКИМ КОНДИЦИОНЕРОМ.
1) Переведите выключатель зажигания в положение
OFF.
2) Замените блок управления автоматическим конди-
ционером.
3) Переведите выключатель зажигания в положение
ON.
4) Измерьте напряжение между клеммами разъема
блока управления автоматическим кондиционером.

Разъемы и клеммы

(i88) № 17 (+) — (i88) № 14 (–):

Составляет ли величи-
на напряжения прибли-
зительно 5 В?

Переходите к
шагу 4.

Переходите к шагу
6.

ПРОВЕРКА ЖГУТА ПРОВОДОВ МЕЖДУ БЛОКОМ
УПРАВЛЕНИЯ АВТОМАТИЧЕСКИМ КОНДИЦИОНЕ-
РОМ И ДАТЧИКОМ ТЕМПЕРАТУРЫ ВОЗДУХА В СА-
ЛОНЕ.
1) Переведите выключатель зажигания в положение
OFF.
2) Отсоедините разъем от блока управления автома-
тическим кондиционером.
3) Измерьте сопротивление в жгуте проводов между
блоком управления автоматическим кондиционером и
датчиком температуры воздуха в салоне.

Разъемы и клеммы

(i55) № 2 — (i88) № 17:

Составляет ли величи-
на сопротивления ме-
нее 1 Ом?

Переходите к
шагу 5.

Устраните неис-
правность в жгуте
проводов между
блоком управле-
ния автоматичес-
ким кондиционе-
ром и датчиком
температуры воз-
духа в салоне.

ПРОВЕРКА ЖГУТА ПРОВОДОВ МЕЖДУ БЛОКОМ
УПРАВЛЕНИЯ АВТОМАТИЧЕСКИМ КОНДИЦИОНЕ-
РОМ И ДАТЧИКОМ ТЕМПЕРАТУРЫ ВОЗДУХА В СА-
ЛОНЕ.
Измерьте сопротивление в жгуте проводов между бло-
ком управления автоматическим кондиционером и
датчиком температуры воздуха в салоне.

Разъемы и клеммы

(i55) № 1 — (i88) № 14:

Составляет ли величи-
на сопротивления ме-
нее 1 Ом?

Переходите к
шагу 6.

ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТОВ.
Проверьте надежность контактов в разъеме блока уп-
равления автоматическим кондиционером.

Выявлена ли ненадеж-
ность контакта в разъ-
еме?

Устраните не-
исправность в
разъемах.

Замените блок уп-
равления автома-
тическим кондици-
онером.
