AC-36

Сердцевина отопителя

СИСТЕМА HVAC (ОТОПИТЕЛЬ, ВЕНТИЛЯТОР И КОНДИЦИОНЕР)

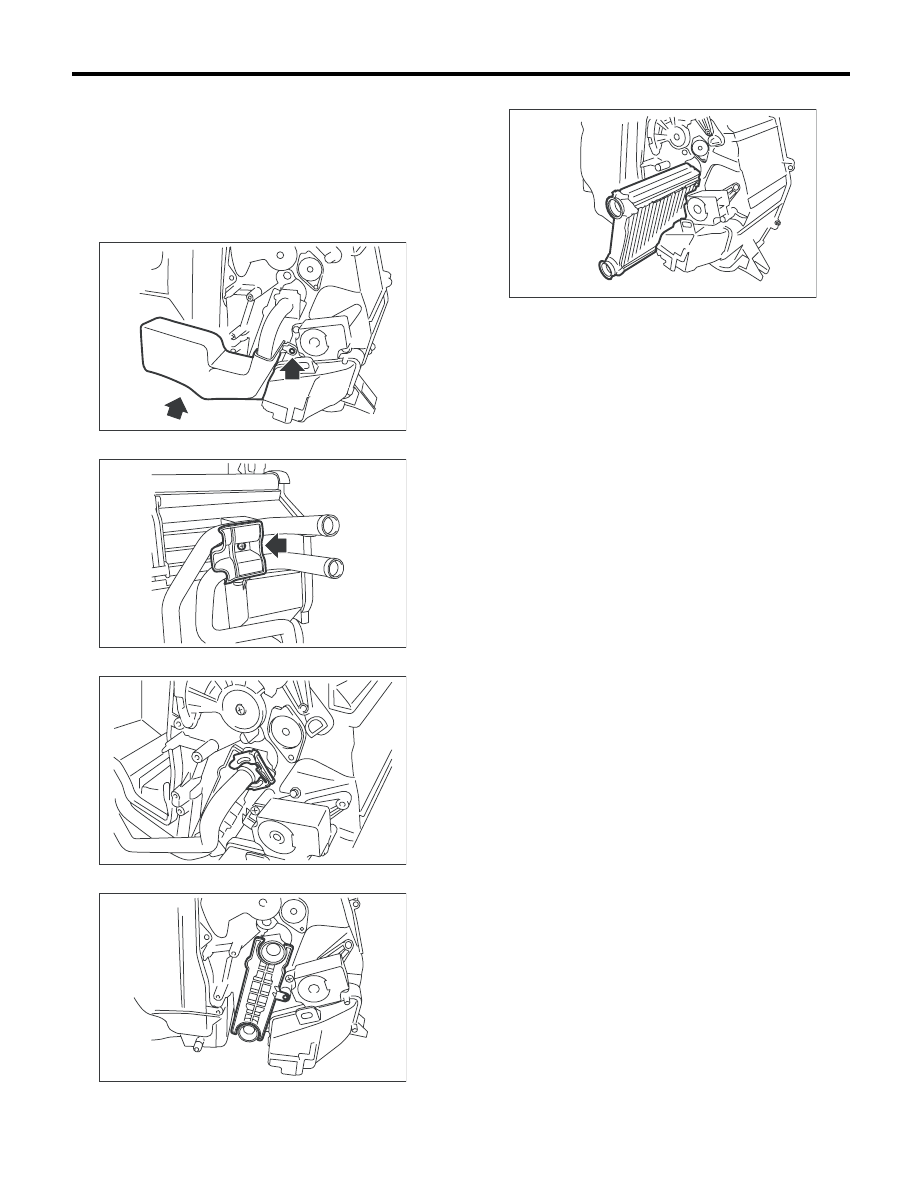

11.Сердцевина отопителя

A: СНЯТИЕ

1) Снимите блок отопителя и охлаждения.
<См. AC-41, СНЯТИЕ, Блок отопителя и охлаж-
дения.>
2) Отверните винт и снимите кожух трубки ото-
пителя.

3) Отверните винт и снимите хомут.

4) Снимите хомут трубки и трубку.

5) Снимите кожух сердцевины отопителя.

6) Снимите сердцевину отопителя.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

ПРИМЕЧАНИЕ:
Замените уплотнительное кольцо и хомут труб-
ки на новые.

AC-01778

AC-01732

AC-01733

AC-01779

AC-01780

AC-37

Блок управления (модель с кондиционером с ручным управлением)

СИСТЕМА HVAC (ОТОПИТЕЛЬ, ВЕНТИЛЯТОР И КОНДИЦИОНЕР)

12.Блок управления (модель

с кондиционером с ручным
управлением)

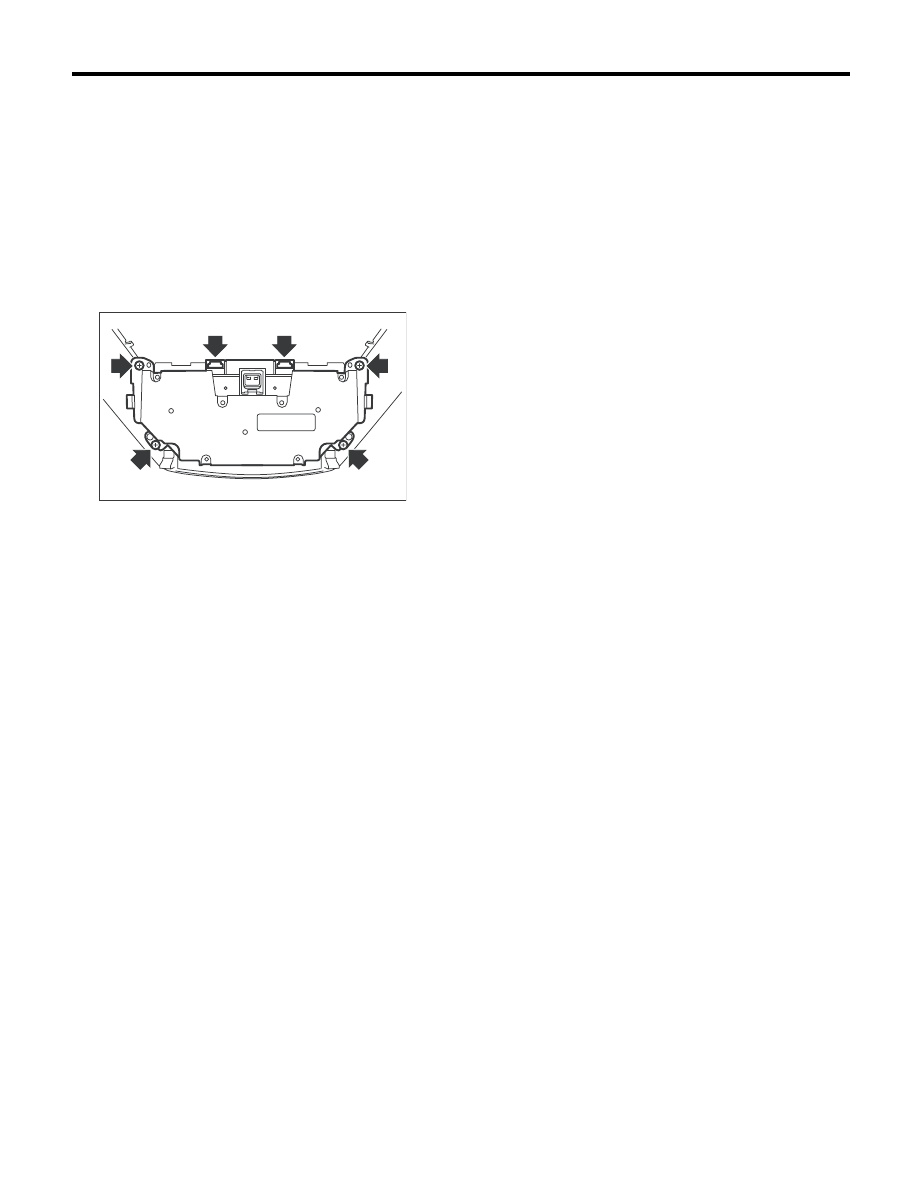

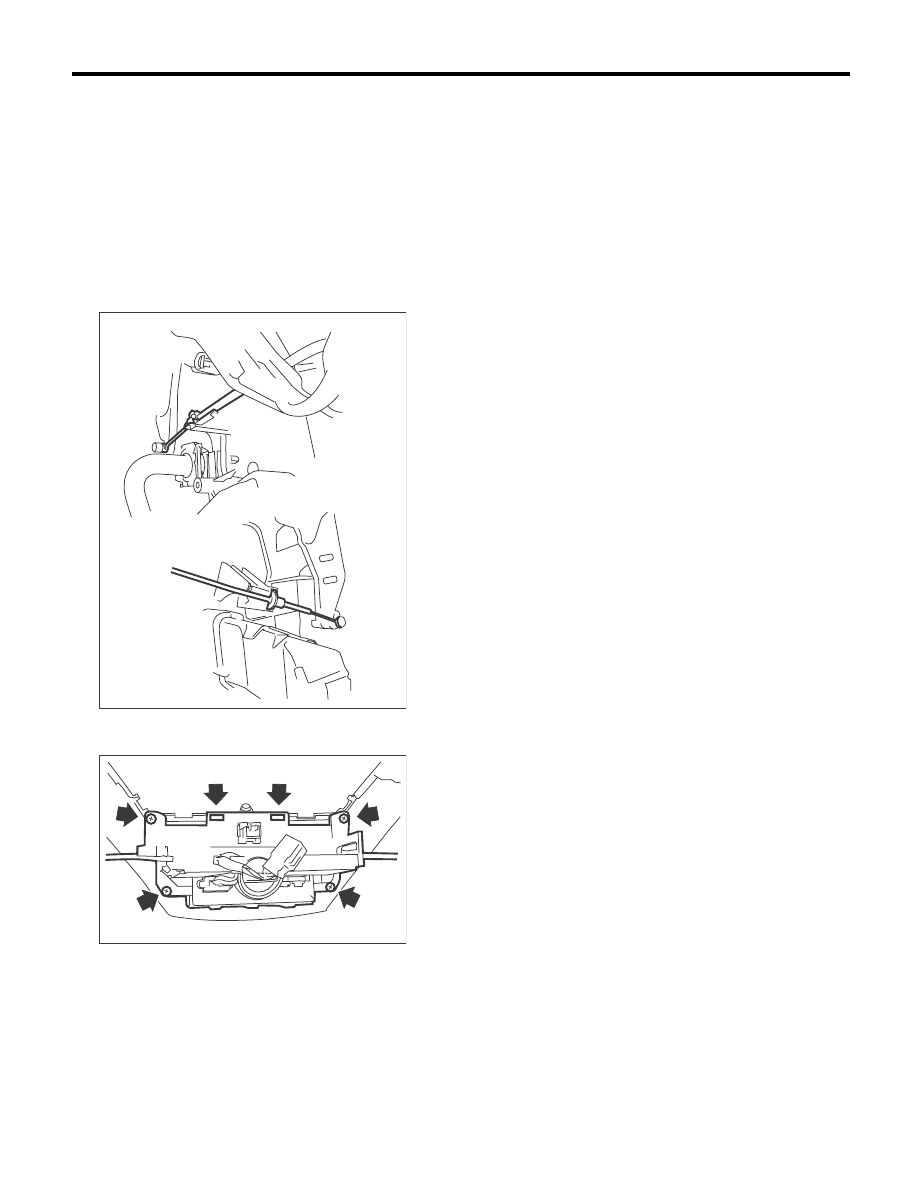

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Снимите декоративную панель <См. EI-45,
ДЕКОРАТИВНАЯ НАКЛАДКА ПАНЕЛИ., СНЯ-
ТИЕ, Центральная консоль.>
3) Снимите направляющие провода с обеих
сторон блока отопителя и охлаждения.

4) Отверните винты, высвободите лапки и сни-
мите блок управления с декоративной панели.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

ПРИМЕЧАНИЕ:
Надежно установите пластину на корпус ото-
пителя на конце троса управления.

AC-01736

AC-01737

AC-38

Блок управления (модель с автоматическим кондиционером)

СИСТЕМА HVAC (ОТОПИТЕЛЬ, ВЕНТИЛЯТОР И КОНДИЦИОНЕР)

13.Блок управления (модель

с автоматическим
кондиционером)

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Снимите декоративную панель <См. EI-45,
ДЕКОРАТИВНАЯ НАКЛАДКА ПАНЕЛИ., СНЯ-
ТИЕ, Центральная консоль.>
3) Отверните винты, высвободите лапки и сни-
мите блок управления с декоративной панели.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

AC-01738

AC-39

Компрессор

СИСТЕМА HVAC (ОТОПИТЕЛЬ, ВЕНТИЛЯТОР И КОНДИЦИОНЕР)

14.Компрессор

A: ПРОВЕРКА

1. ЗАЗОР ЭЛЕКТРОМАГНИТНОЙ МУФТЫ

Проверьте зазор по всей окружности ведущего
диска и шкива.

Штатный порядок работы:

0,3 — 0,6 мм (0,0118 — 0,0236 дюйма)

2. ПОРЯДОК РАБОТЫ
ЭЛЕКТРОМАГНИТНОЙ МУФТЫ

1) Отсоедините разъем компрессора.
2) Подсоедините положительную клемму (+)
аккумулятора к клемме разъема компрессора.
3) Проверьте включение электромагнитной
муфты.
Если имеют место проблемы, замените комп-
рессор.

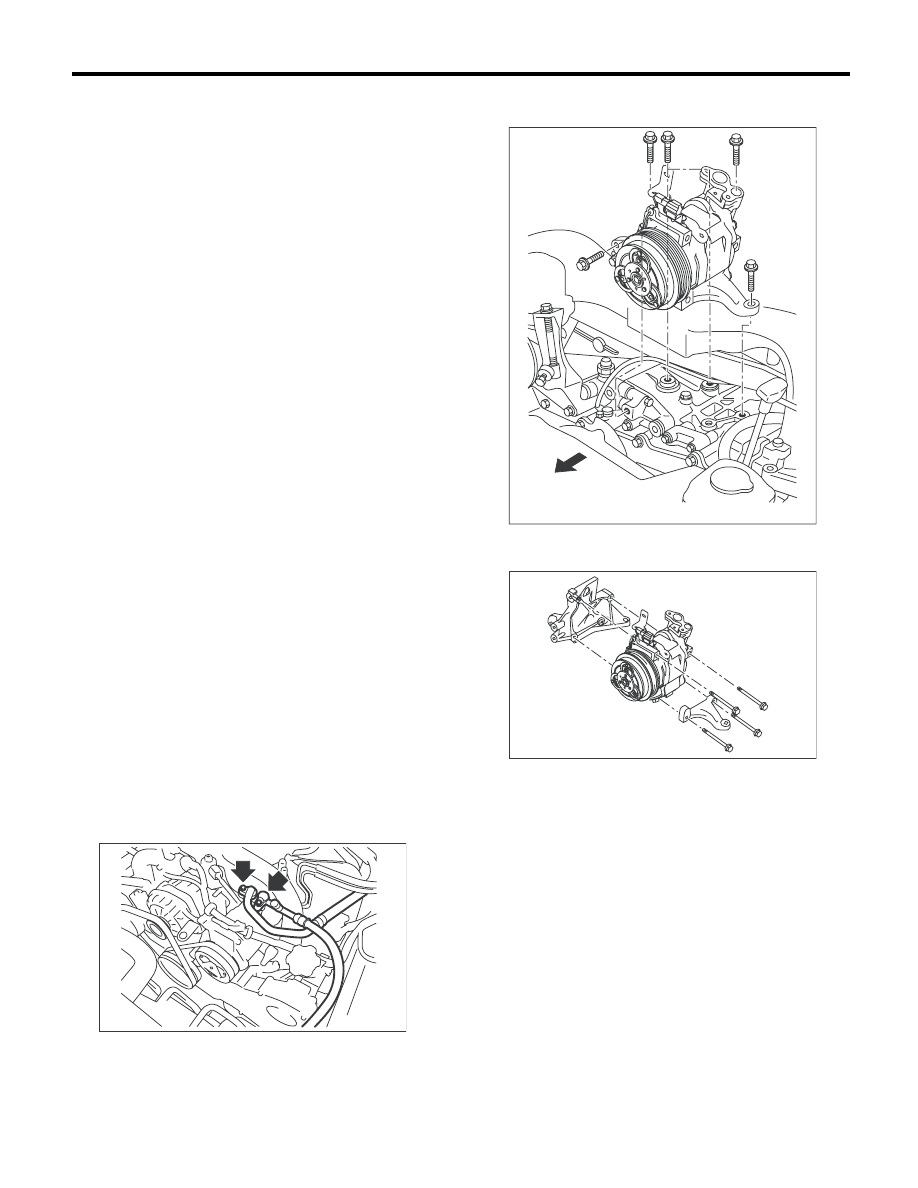

B: СНЯТИЕ

1) Выполните процедуру возврата масла в ком-
прессор. <См. AC-31, ПРОЦЕДУРА, Компрес-
сорное масло.>
2) Переведите выключатель кондиционера в
положение OFF и заглушите двигатель.
3) Осуществите выпуск хладагента при помо-
щи системы регенерации хладагента. <См. AC-
26, ПРОЦЕДУРА, Порядок регенерации хлада-
гента.>
4) Отсоедините провод массы от аккумулято-
ра.
5) Снимите клиновидные ремни. <См.
ME(H4DO 1.5)-41, СНЯТИЕ, Клиновидный ре-
мень.> <См. ME(H4DO 2.0)-42, СНЯТИЕ, Клино-
видный ремень.> <См. ME(H4DOTC)-39, СНЯ-
ТИЕ, Клиновидный ремень.>
6) Снимите генератор. <См. SC(H4DO 1.5)-12,
СНЯТИЕ, Генератор.>
7) Отверните болт и снимите шланги низкого и
высокого давления.

8) Отсоедините жгут проводов компрессора от
жгута проводов кузова.

9) Отверните болты и снимите кронштейн ком-
прессора.

10) Отверните болты, а затем снимите комп-
рессор с кронштейна.

C: УСТАНОВКА

1) Установка производится в порядке, обрат-
ном порядку снятия.
2) Замените уплотнительные кольца шлангов
высокого и низкого давления новыми, затем
нанесите компрессорное масло.
3) После замены компрессора подкорректи-
руйте количество компрессорного масла. <См.
AC-31, ПРОЦЕДУРА, Компрессорное масло.>
4) Заправьте систему хладагентом.
<См. AC-27, ПРОЦЕДУРА, Порядок заправки
хладагента.>

Момент затяжки:

Обратитесь к пункту “УЗЕЛ” в разделе
“Общие сведения”. <См. AC-15, БЛОК КОН-
ДИЦИОНИРОВАНИЯ ВОЗДУХА, УЗЕЛ, Об-
щие сведения.> <См. AC-17, КОМПРЕС-
СОР, УЗЕЛ, Общие сведения.>

AC-01739

AC-01740

AC-01741
