PB-6

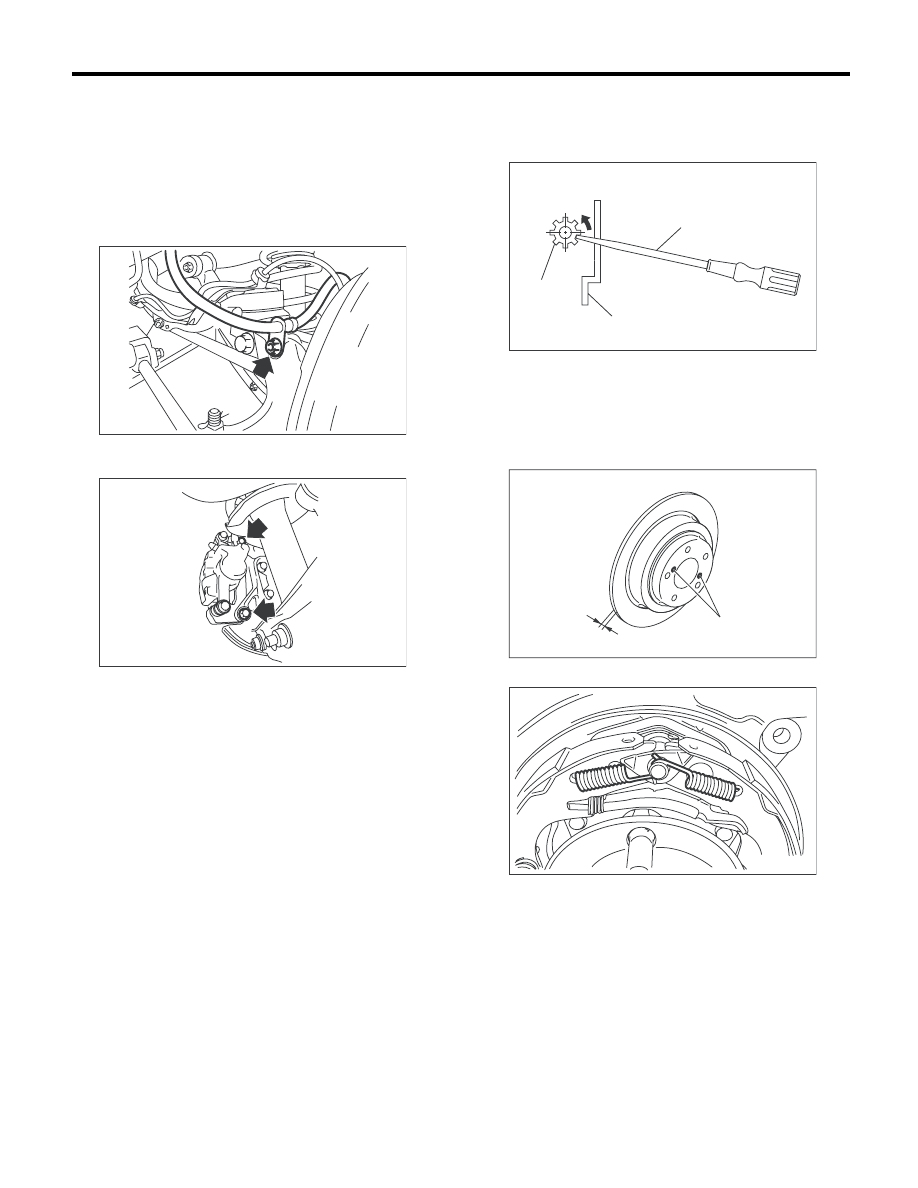

Узел стояночного тормоза (задний дисковый тормоз)

СТОЯНОЧНЫЙ ТОРМОЗ

4. Узел стояночного тормоза

(задний дисковый тормоз)

A: СНЯТИЕ

1) Отпустите стояночный тормоз.
2) Поднимите автомобиль на подъемнике и
снимите задние колеса.
3) Снимите кронштейн тормозного шланга.

4) Снимите два монтажных болта, а затем сни-
мите суппорт заднего дискового тормоза.

5) Подвесьте суппорт заднего дискового тор-
моза таким образом, чтобы не вытягивался
тормозной шланг.
6) Снимите задний тормозной диск.

ПРИМЕЧАНИЕ:
Если возникли трудности со снятием тормозно-
го диска, попробуйте воспользоваться по по-
рядку двумя следующими методами.

(1) При помощи плоской отвертки повора-
чивайте регулировочный винт до тех пор,
пока тормозные колодки не отойдут от тор-
мозного диска на достаточное расстояние.

(2) Если тормозной диск прихвачен к ступи-
це, выдавите его, ввернув два 8-мм болта в
отверстия B на диске.

7) Снимите возвратную пружину колодки.

RS-00264

BR-00663

(1) Регулятор
(2) Плоская отвертка
(3) Тормозной диск

(1)

(3)

(2)

BR-00661

A

B

BR-00036

PB-00129

PB-7

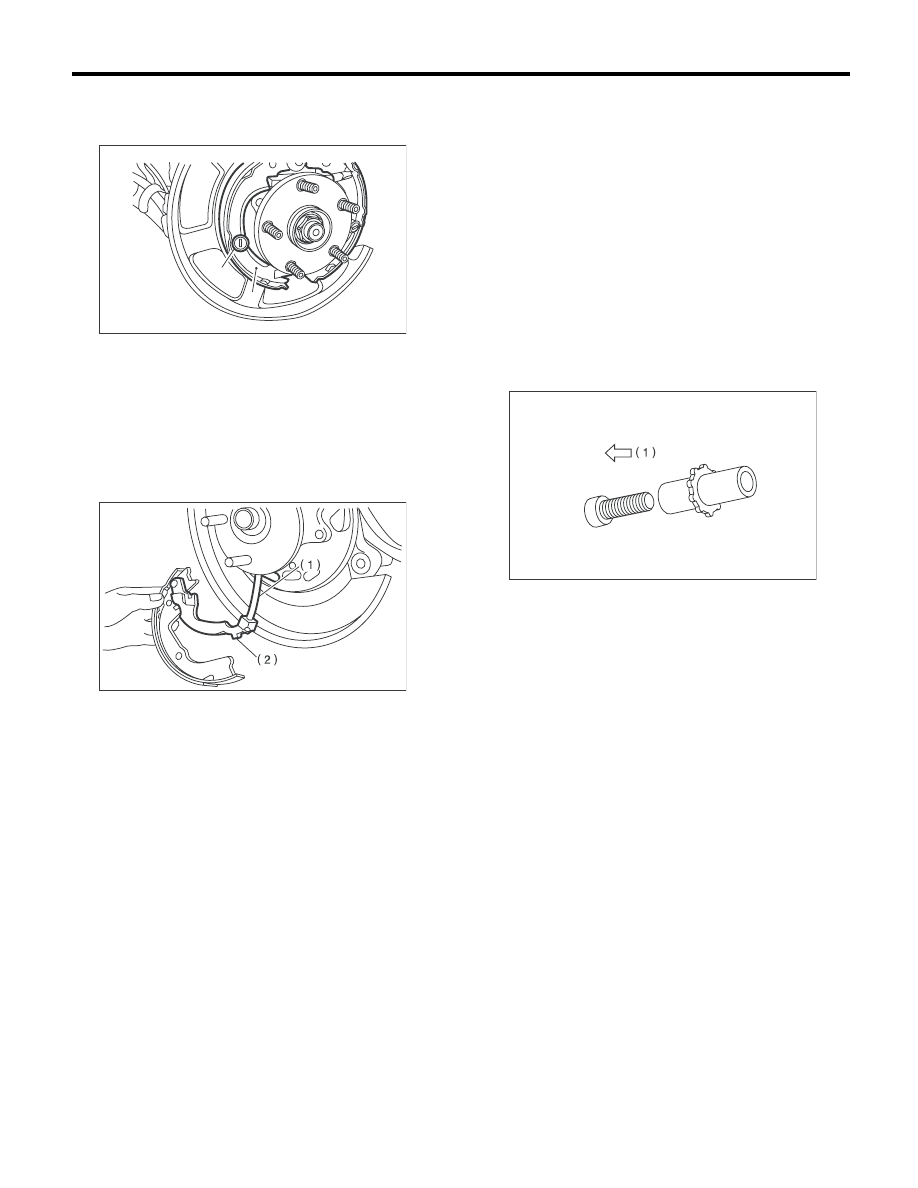

Узел стояночного тормоза (задний дисковый тормоз)

СТОЯНОЧНЫЙ ТОРМОЗ

8) Снимите колпачок и пружину держателя
тормозной колодки, затем снимите первичную
тормозную колодку.

9) Снимите распорку и пружину распорки.
10) Снимите регулятор.
11) Снимите колпачок и пружину держателя
тормозной колодки, затем снимите первичную
тормозную колодку.
12) Снимите трос стояночного тормоза с рычага.

13) Снимите держатель со стороны вторичной
тормозной колодки. Снимите рычаг с тормоз-
ной колодки.

B: УСТАНОВКА

ОСТОРОЖНО:
Убедитесь в том, что на поверхности на-
кладки тормозной колодки нет тормозной
жидкости и консистентной смазки.
1) Нанесите консистентную смазку для тормо-
за в следующие места.

Консистентная смазка для тормоза:

Консистентная смазка для тормоза
(Номер детали 003602002)

• Шесть контактирующих поверхностей обода
тормозной колодки и уплотнения заднего щитка.
• Контактирующие поверхности тормозной ко-
лодки и опорного пальца.
• Контактирующие поверхности рычага стоя-
ночного тормоза и распорки.

• Контактирующие поверхности тормозной ко-
лодки и регулятора.
• Контактирующие поверхности тормозной ко-
лодки и распорки.
• Контактирующие поверхности рычага и тор-
мозной колодки.
2) Прикрепите волнистую шайбу и рычаг к оси
вторичной тормозной колодки, затем надежно
закрепите фиксатор.
3) Подсоедините трос стояночного тормоза к
рычагу.
4) Прикрепите регулятор и регулировочную
пружину к тормозной колодке.

ПРИМЕЧАНИЕ:
Установите регулятор с винтовой секцией, об-
ращенной к передней части автомобиля.

5) Проверьте, не выпадает ли трос стояночно-
го тормоза из направляющей троса.
6) Установите тормозные колодки на задний
щиток при помощи штифта-держателя, пружин
и крышек держателя тормозной колодки.
7) Установите распорку и пружину распорки на
тормозные колодки.

ПРИМЕЧАНИЕ:
Установите пружины распорки на переднюю
часть автомобиля.
8) Установите возвратные пружины; сначала
первичную (синюю), затем вторичную (желтую).
9) Отрегулируйте стояночный тормоз. <См. PB-
8, РЕГУЛИРОВКА, Узел стояночного тормоза
(задний дисковый тормоз).>
10) Если тормозные колодки заменены на но-
вые, совершите поездку на автомобиле, чтобы
притереть накладки тормозных колодок.

(1) Установите скорость движения автомо-
биля порядка 35 км/ч (22 мили/ч).
(2) Удерживая кнопку рычага стояночного
тормоза в нажатом положении, слегка по-
тяните за рычаг стояночного тормоза.
(3) Проедьте на автомобиле в этом режиме
порядка 200 м (0,12 мили).

(1) Колпачок держателя тормозной колодки
(2) Первичная тормозная колодка

(1) Трос стояночного тормоза
(2) Рычаг

(1)

(2)

PB-00096

PB-00014

(1) Передняя часть автомобиля

PB-00840

PB-8

Узел стояночного тормоза (задний дисковый тормоз)

СТОЯНОЧНЫЙ ТОРМОЗ

(4) Подождите 5 — 10 минут, чтобы стоя-
ночный тормоз остыл. Вновь повторите ша-
ги с (1) по (3).
(5) После обкатки повторно отрегулируйте
стояночный тормоз.

C: ПРОВЕРКА

1) Измерьте внутренний диаметр тормозного
диска. Если на диске имеются задиры или он
изношен, замените тормозной диск.

Внутренний диаметр тормозного диска:

Штатный порядок работы:

190 мм (7,48 дюйма)

Нормативный предел:

191 мм (7,52 дюйма)

2) Измерьте толщину накладки тормозной ко-
лодки. Если она не соответствует норматив-
ной, замените тормозную колодку.

Толщина накладки тормозной колодки:

Нормативное значение:

2,8 мм (0,11 дюйма)

Нормативный предел:

1,5 мм (0,059 дюйма)

ПРИМЕЧАНИЕ:
Производите замену правой и левой тормоз-
ных колодок одновременно.

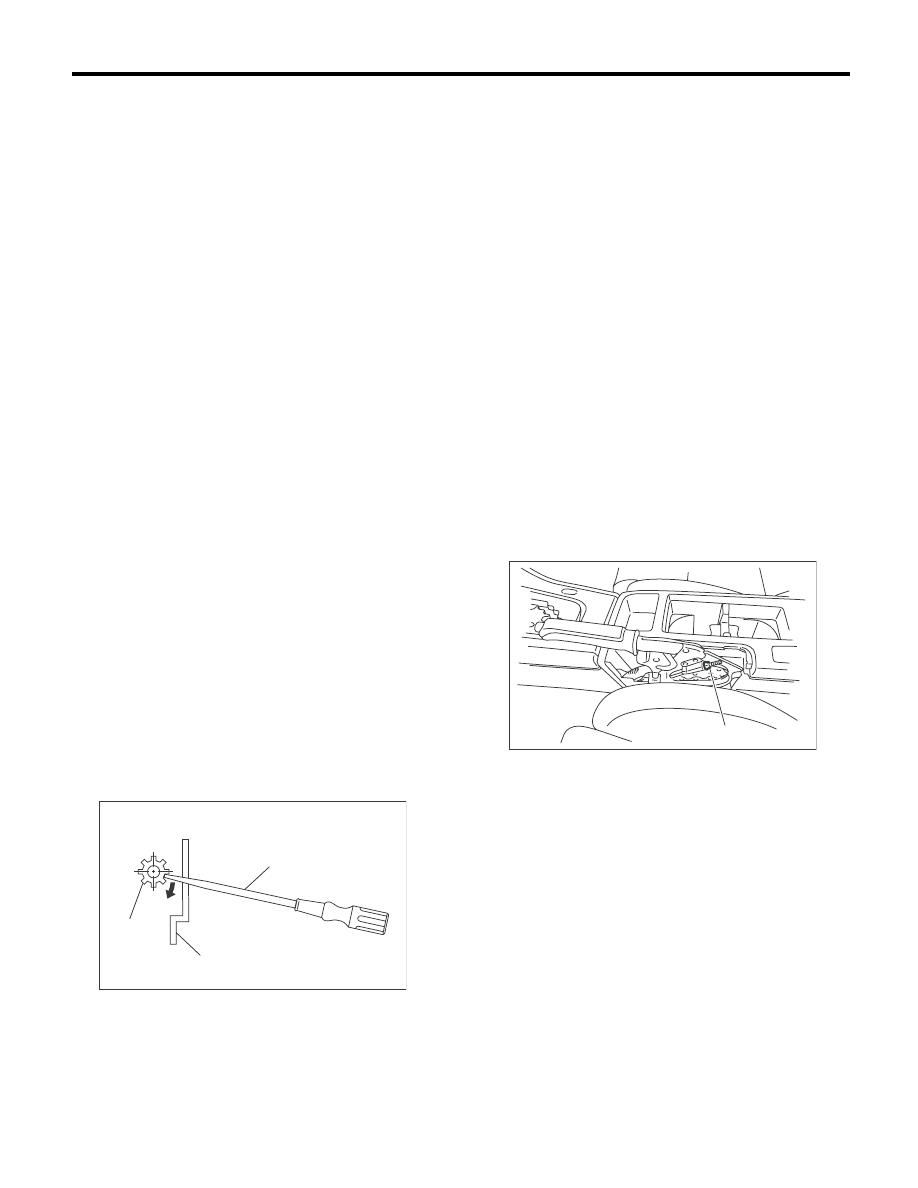

D: РЕГУЛИРОВКА

1. ЗАЗОР КОЛОДКИ

1) Полностью отпустите рычаг стояночного
тормоза.
2) Снимите крышку регулировочного отверс-
тия на тормозном диске.
3) Поворачивайте регулировочный винт с по-
мощью плоской отвертки до тех пор, пока ко-
лодка тормоза не придет в полный контакт с
тормозным диском.

4) Отверните (вверх) регулировочный винт на
3 —  4  щелчка.

ОСТОРОЖНО:
Убедитесь в отсутствии прихватывания тор-
моза.
5) Установите крышку регулировочного отвер-
стия на тормозной диск.
6) Отрегулируйте ход рычага стояночного тор-
моза. <См. PB-8, ХОД РЫЧАГА, РЕГУЛИРОВ-
КА, Узел стояночного тормоза (задний диско-
вый тормоз).>

2. ХОД РЫЧАГА

1) Перед регулировкой хода рычага отрегули-
руйте зазор колодки. <См. PB-8, ЗАЗОР КО-
ЛОДКИ, РЕГУЛИРОВКА, Узел стояночного тор-
моза (задний дисковый тормоз).>
2) Снимите крышку рычага стояночного тормоза.
3) Потяните рычаг стояночного тормоза 3 – 5 раз.
4) Поворачивайте регулировочную гайку до
тех пор, пока ход рычага не будет соответство-
вать нормативному значению.

Ход рычага:

7 – 8 щелчков, при подъеме с усилием 200 Н
(20,4 кгс, 45 фунт-сил)

5) Убедитесь в отсутствии прихватывания тор-
моза.
6) Установите крышку рычага стояночного тор-
моза.

(1) Регулировочный винт

(2) Плоская отвертка

(3) Тормозной диск

(1)

(3)

(2)

PB-00130

(1) Регулировочная гайка (самоконтрящаяся гайка)

PB-00054

(1)

PB-9

Таблица общей диагностики

СТОЯНОЧНЫЙ ТОРМОЗ

5. Таблица общей диагностики

A: ПРОВЕРКА

Проявления

неисправностей

Возможная причина

Способ устранения

Прихватывание тор-
моза

Неправильная регулировка рычага стояночного тормоза.

Отрегулируйте.

Трос стояночного тормоза не двигается.

Исправьте или замените.

Неправильно отрегулирован зазор колодки стояночного тормоза.

Отрегулируйте.

Неисправна возвратная пружина.

Замените.

Шум от тормоза

Неисправна возвратная пружина.

Замените.

Повреждена пружина держателя тормозной колодки.

Замените.
