BR-8

Общие сведения

ТОРМОЗА

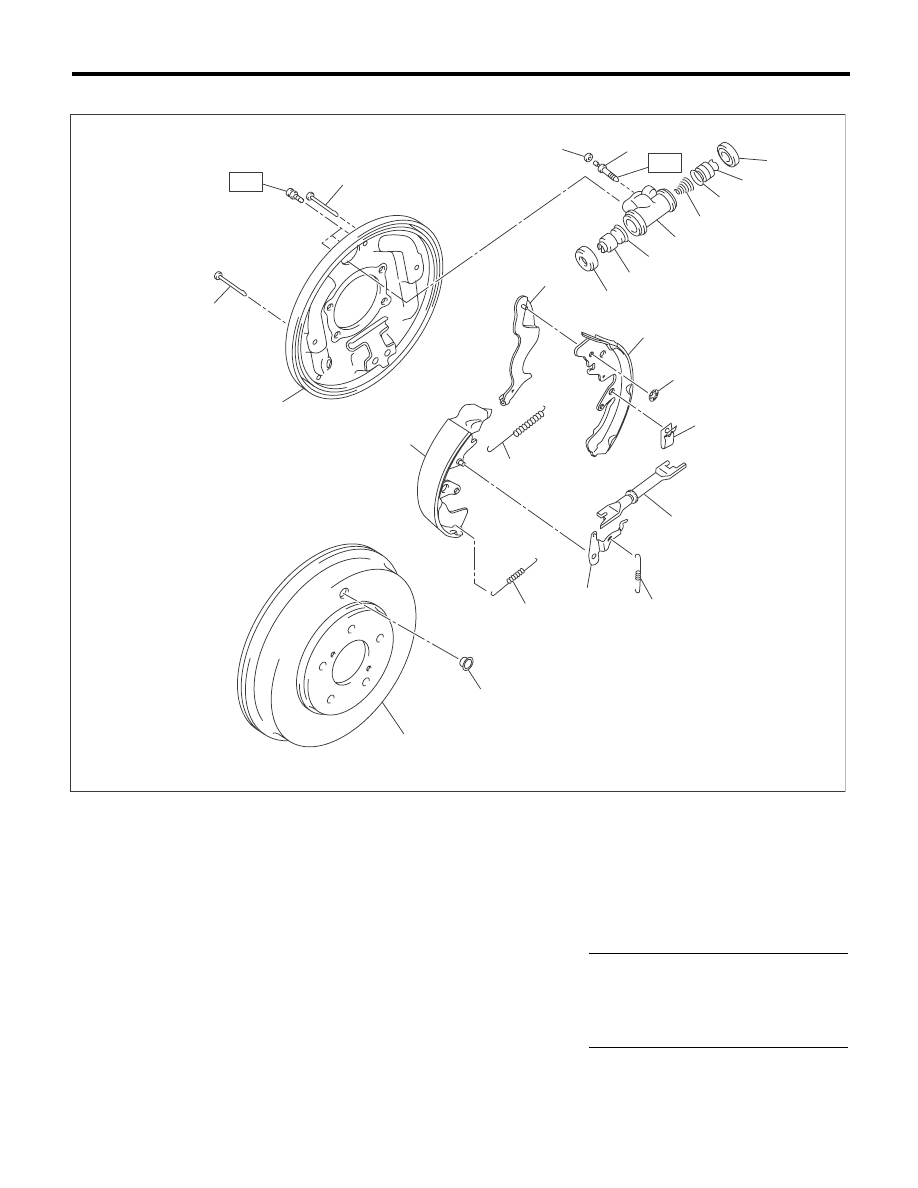

3. ЗАДНИЙ ТОРМОЗНОЙ БАРАБАН

(1)

Крышка устройства прокачки
воздуха

(10)

Верхняя возвратная пружина
колодки

(18)

Регулятор

(2)

Штуцер прокачки воздуха

(11)

Стопорная гайка

(19)

Нижняя возвратная пружина
колодки

(3)

Пыльник

(12)

Рычаг стояночного тормоза

(20)

барабанного типа

(4)

Поршень

(13)

Тормозная колодка (вторичная)

(21)

Заглушка регулировочного от-
верстия

(5)

Манжета

(14)

Тормозная колодка (первичная)



(6)

Пружина

(15)

Рычаг регулировки

Момент затяжки:
Нм (кгс-м, фунт-сила-фут)

(7)

Корпус рабочего тормозного ци-
линдра

(16)

Регулировочная пружина

T1: 8 (0,8, 5,8)

(8)

Штифт

(17)

Пружина держателя колодки

T2: 9 (0,9, 6,6)

(9)

Задний щиток





T2

(8)

(8)

(9)

(20)

BR-00691

(11)

(13)

(12)

(17)

(18)

(19)

(16)

(15)

(10)

(14)

( 2 1 )

T1

(1)

(2)

(3)

(3)

(4)

(5)

(5)

(6)

(7)

(4)

BR-9

Общие сведения

ТОРМОЗА

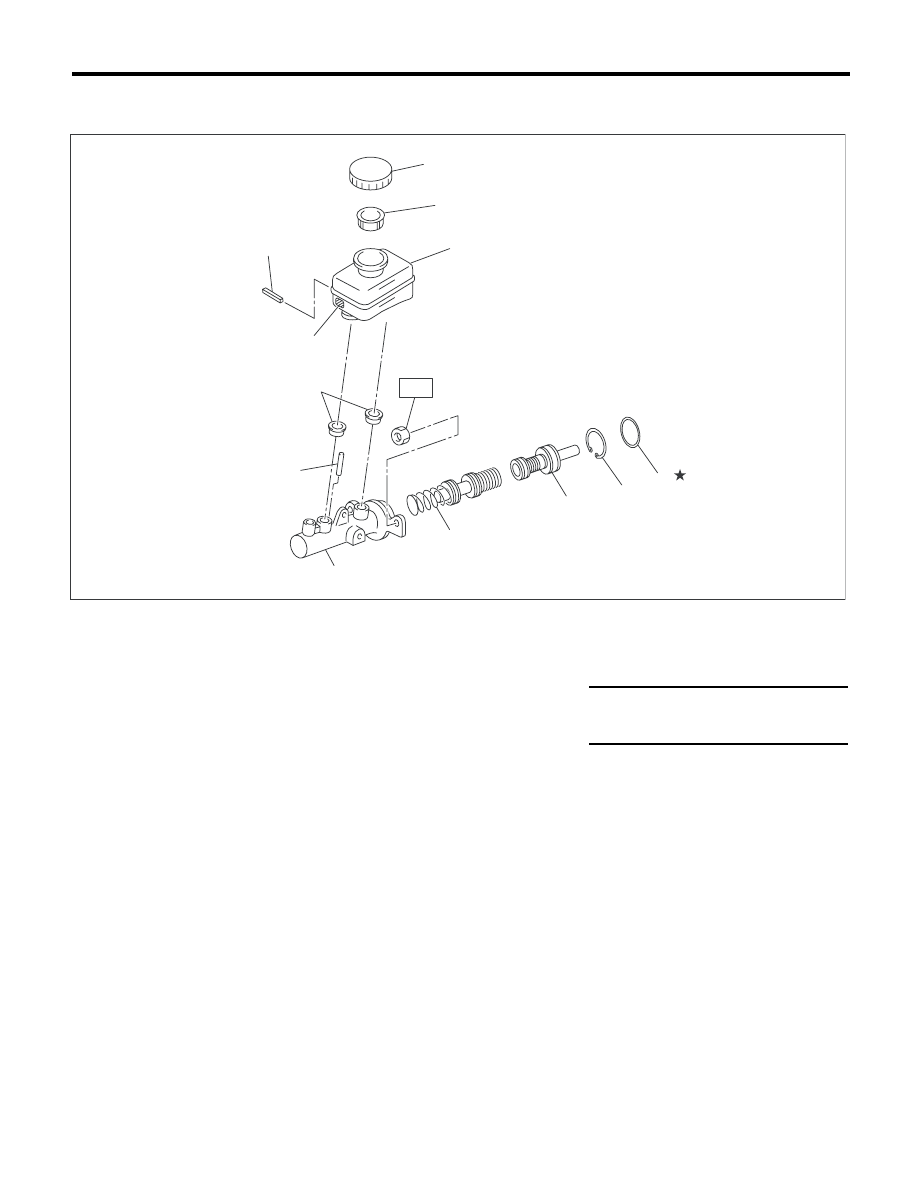

4. ГЛАВНЫЙ ЦИЛИНДР

• Модель с левосторонним управлением

(1)

Крышка

(6)

Вторичный поршень

(11)

Уплотнительное кольцо

(2)

Фильтр

(7)

Корпус цилиндра

(12)

Наклейка

(3)

Расширительный бачок усили-
теля рулевого управления

(8)

Штифт цилиндра





(4)

C-образное кольцо

(9)

Уплотнение

Момент затяжки:
Нм (кгс-м, фунт-сила-фут)

(5)

Первичный поршень

(10)

Штифт

T: 13 (1,3, 9,6)

BR-00475

T

(1)

(2)

(3)

(7)

(8)

(9)

(10)

(4)

(11)

(5)

(6)

(12)

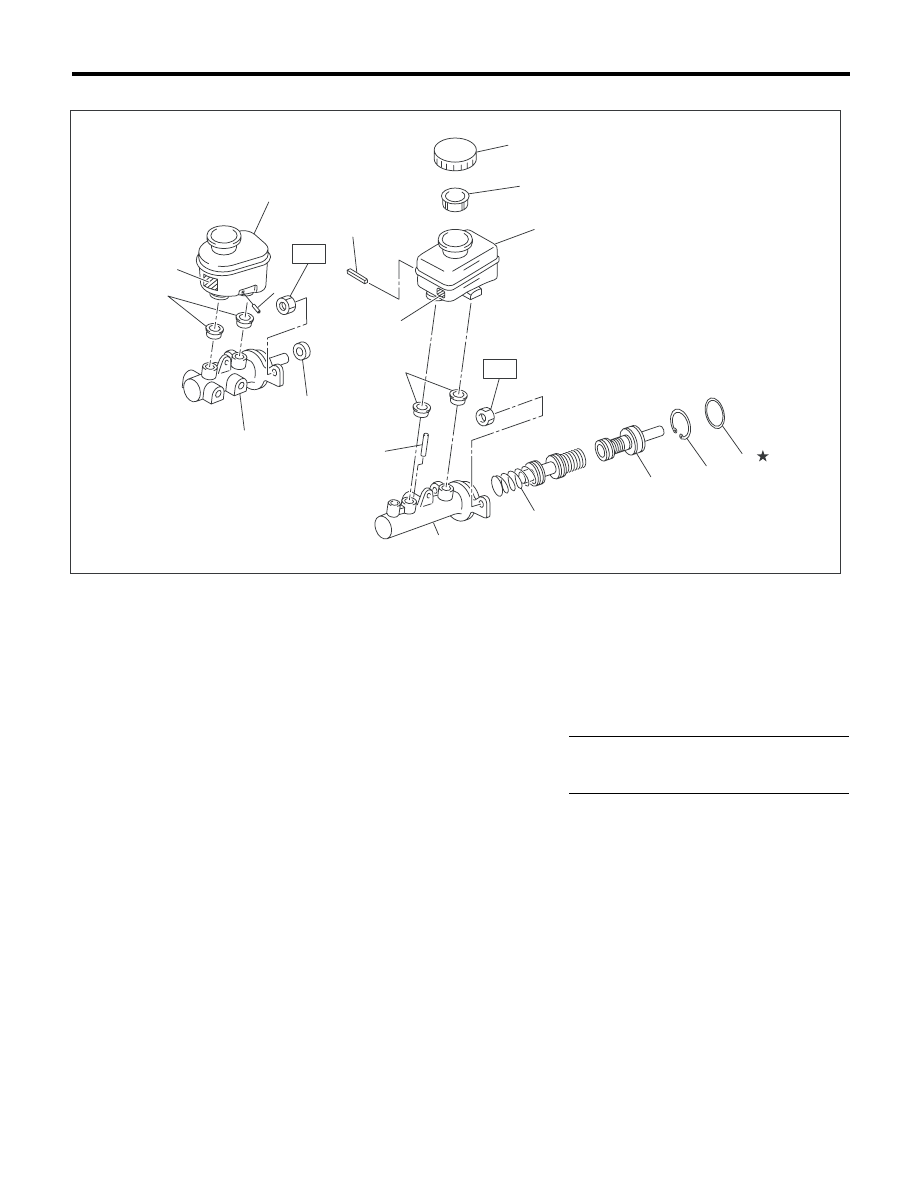

BR-10

Общие сведения

ТОРМОЗА

• Модель с правосторонним управлением

(1) Крышка

(7)

Корпус цилиндра (модель без
системы VDC)

(13) Узел корпуса цилиндра (модель с

системой VDC)

(2) Фильтр

(3) Расширительный бачок тормоз-

ной жидкости (модель без сис-
темы VDC)

(8)

Штифт цилиндра (модель без
системы VDC)

(14) Расширительный бачок тормозной

жидкости (модель с системой VDC)

(9)

Уплотнение

(15) Узел герметизирующей втулки (мо-

дель с системой VDC)

(4) С-образное кольцо (модель без

системы VDC)

(10) Штифт

(5) Первичный поршень (модель

без системы VDC)

(11) Уплотнительное кольцо (мо-

дель без системы VDC)

Момент затяжки:
Нм (кгс-м, фунт-сила-фут)

(12) Наклейка

T: 13 (1,3, 9,6)

(6) Вторичный поршень (модель

без системы VDC)

BR-00584

T

(1)

(2)

(3)

(7)

(8)

(9)

(10)

(10)

(13)

(14)

(9)

(4)

(11)

(5)

(6)

(12)

(12)

T

(15)

BR-11

Общие сведения

ТОРМОЗА

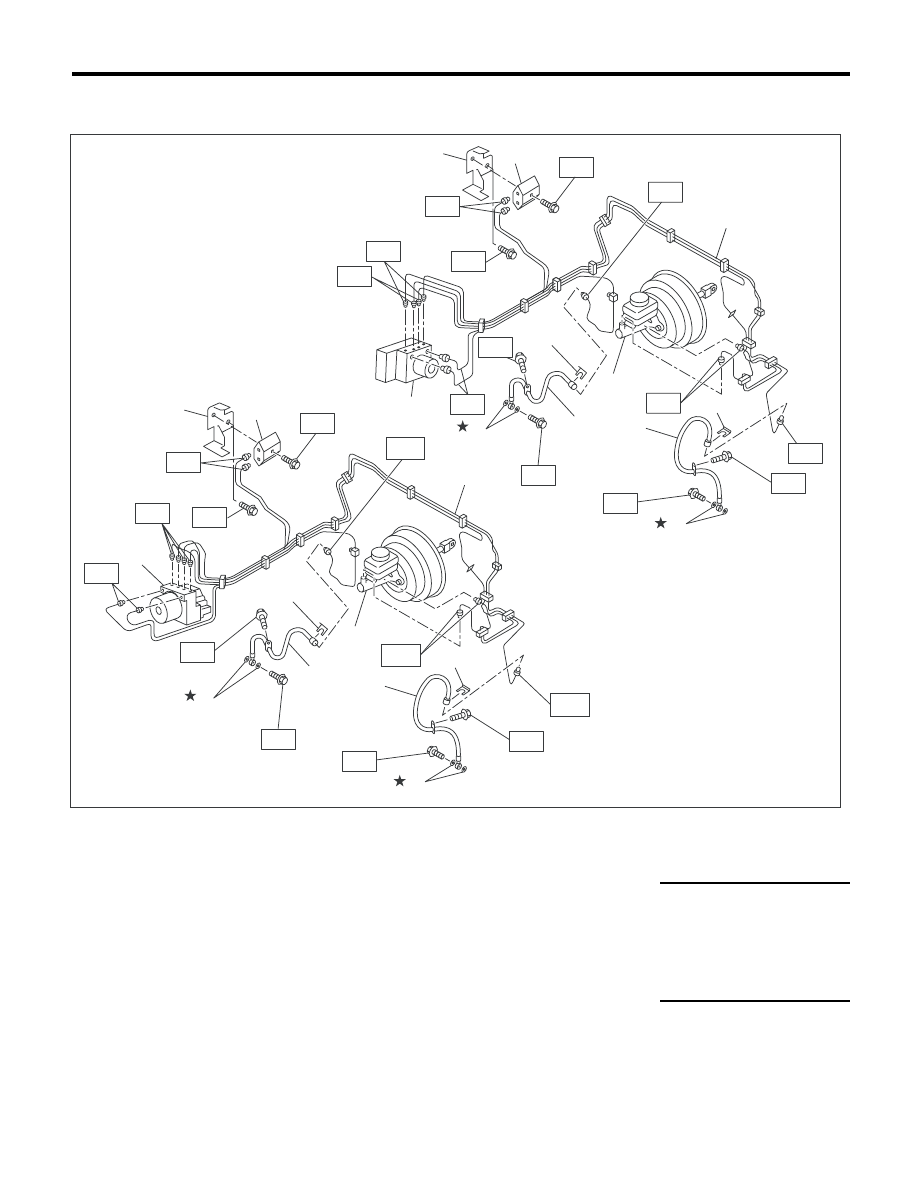

5. ПЕРЕДНИЕ ТОРМОЗНЫЕ ТРУБКИ И ШЛАНГИ

• Модель с левосторонним управлением

(A)

Модель без системы динамической
стабилизации (VDC)

(B)

Модель с системой динамической стаби-
лизации (VDC)

(1)

Узел передней тормозной трубки

(7)

Блок управления системы ABS и гидрав-
лический блок управления (ABSCM&H/U)

Момент затяжки:
Нм (кгс-м, фунт-сила-фут)

(2)

Двухканальный соединитель

T1: 15 (1,5, 10,8)

(3)

Правый передний тормозной шланг

(8)

Кронштейн

T2: 18 (1,8, 13,0)

(4)

Левый передний тормозной шланг

(9)

Главный цилиндр

T3: 19 (1,9, 14,0)

(5)

Хомут

(10)

Блок управления системы VDC и гидрав-
лический блок управления (VDCCM&H/U)

Т4: 33 (3,4, 24,3)

(6)

Прокладка

T1

T2

T4

T2

T2

T2

T4

T1

T1

(8)

(2)

(3)

(5)

(6)

(4)

(7)

(6)

(5)

T1

T2

T4

T2

T2

T2

T4

T3

(8)

(2)

(3)

(5)

(6)

(4)

(6)

(5)

(A)

(B)

T1

T1

T1

(1)

(9)

T3

T1

T1

(1)

(9)

T1

BR-00581

(10)

T3
