Subaru Impreza (2008 год). Руководство - часть 556

VDC(diag)-86

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (VDC) (ДИАГНОСТИКА)

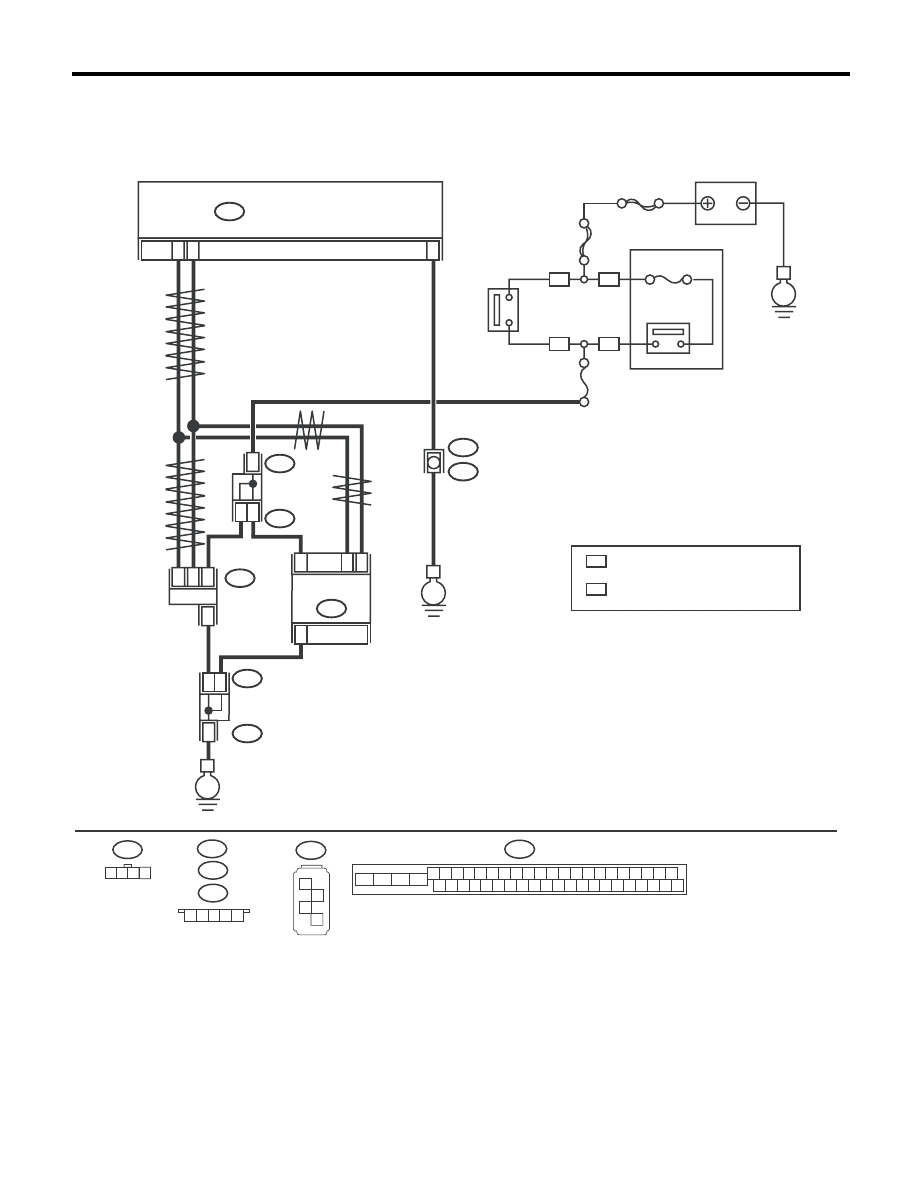

• Модель с правосторонним управлением

1 2 3 4

B310

VDCCM & H/U

25

10

35

B435

B438

B438

B435

B230

2

4

1

1

4

3

2

3

1

2

1

E

E

B231

B231

SBF-6

ГЛАВНЫЙ SBF

No.33

E

B310

4 5 6 7 8 9

26 27 28 29 30

2 3

1

31 32 33 34 35 36

10 11

14 15 16 17 18 19

37 38 39 40

12 13

41 42 43 44 45 46

20 21

23

24

22

25

20A

WP

OP

WP

OP

B445

1 2 3 4 5

B230

1

2

3

4

VDC00569

B248

B247

B445

B435

5

2

1

ДАТЧИК
УГЛА
ПОВОРОТА
РУЛЕВОГО
КОЛЕСА

ДАТЧИК
УГЛОВОЙ
СКОРОСТИ
РЫСКАНИЯ
И БОКОВОГО
УСКОРЕНИЯ

БЛОК РЕЛЕ

РЕЛЕ ЗАЖИГАНИЯ 1

(СИСТЕМЫ ЗАПУСКА/

ОСТАНОВКИ ДВИГАТЕЛЯ

ПРИ ПОМОЩИ КНОПКИ)

ВЫКЛЮЧАТЕЛЬ
ЗАЖИГАНИЯ

АККУМУЛЯТОР

OP

WP

: БЕЗ СИСТЕМЫ ЗАПУСКА/ОСТАНОВКИ
  ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ

: С СИСТЕМОЙ ЗАПУСКА/ОСТАНОВКИ
  ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ

VDC(diag)-87

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (VDC) (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА VDCCM&H/U.
1) Переведите выключатель зажигания в
положение OFF.
2) Подсоедините все разъемы.
3) Очистите память.
4) Выполните процедуру проверки.
5) Считайте КДН.

Отображается ли на дисп-
лее тот же самый КДН?

Замените только
VDCCM. <См. VDC-10,
ЗАМЕНА, Блок управле-
ния системы VDC и гид-
равлический блок управ-
ления (VDCCM&H/U).>

Переходите к ша-
гу 2.

2

ПРОВЕРКА НАЛИЧИЯ ДРУГИХ КДН.

Отображается ли какой-
либо другой КДН?

Проведите диагностику
в соответствии с КДН.
<См. VDC(diag)-36, Спи-
сок кодов диагностики
неисправностей (КДН).>

Временная поте-
ря контакта.

VDC(diag)-88

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (VDC) (ДИАГНОСТИКА)

AP:КДН C0071 НЕИСПРАВНОСТЬ ДАТЧИКА УГЛА ПОВОРОТА

РУЛЕВОГО КОЛЕСА

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Не поступает сигнал с датчика угла поворота рулевого колеса.
ПРИЗНАК НЕИСПРАВНОСТИ:
Не работает система VDC.
ЭЛЕКТРИЧЕСКАЯ СХЕМА:

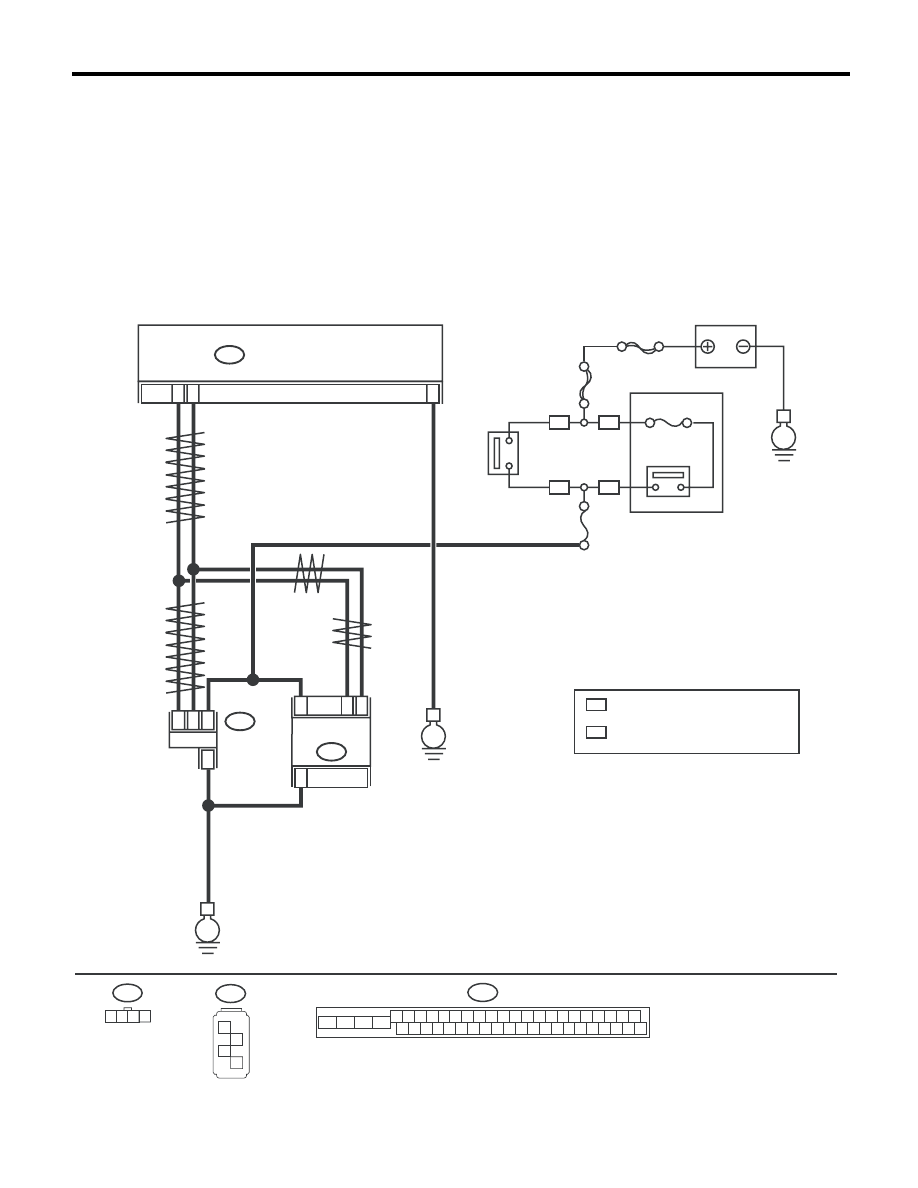

• Модель с левосторонним управлением

OP

WP

1 2 3 4

B310

VDCCM & H/U

25

10

35

B230

2

4

1

1

4

3

2

3

E

E

B231

B231

SBF-6

ГЛАВНЫЙ SBF

No.33

E

B310

4 5 6 7 8 9

26 27 28 29 30

2 3

1

31 32 33 34 35 36

10 11

14 15 16 17 18 19

37 38 39 40

12 13

41 42 43 44 45 46

20 21

23

24

22

25

20A

WP

OP

WP

OP

B230

1

2

3

4

VDC00568

БЛОК РЕЛЕ

РЕЛЕ ЗАЖИГАНИЯ 1

(СИСТЕМЫ ЗАПУСКА/

ОСТАНОВКИ ДВИГАТЕЛЯ

ПРИ ПОМОЩИ КНОПКИ)

ВЫКЛЮЧАТЕЛЬ
ЗАЖИГАНИЯ

АККУМУЛЯТОР

ДАТЧИК
УГЛА
ПОВОРОТА
РУЛЕВОГО
КОЛЕСА

ДАТЧИК
УГЛОВОЙ
СКОРОСТИ
РЫСКАНИЯ
И БОКОВОГО
УСКОРЕНИЯ

: БЕЗ СИСТЕМЫ ЗАПУСКА/ОСТАНОВКИ
  ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ

: С СИСТЕМОЙ ЗАПУСКА/ОСТАНОВКИ
  ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ

VDC(diag)-89

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (VDC) (ДИАГНОСТИКА)

• Модель с правосторонним управлением

1 2 3 4

B310

VDCCM & H/U

25

10

35

B435

B438

B438

B435

B230

2

4

1

1

4

3

2

3

1

2

1

E

E

B231

B231

SBF-6

ГЛАВНЫЙ SBF

No.33

E

B310

4 5 6 7 8 9

26 27 28 29 30

2 3

1

31 32 33 34 35 36

10 11

14 15 16 17 18 19

37 38 39 40

12 13

41 42 43 44 45 46

20 21

23

24

22

25

20A

WP

OP

WP

OP

B445

1 2 3 4 5

B230

1

2

3

4

VDC00569

B248

B247

B445

B435

5

2

1

ДАТЧИК
УГЛА
ПОВОРОТА
РУЛЕВОГО
КОЛЕСА

ДАТЧИК
УГЛОВОЙ
СКОРОСТИ
РЫСКАНИЯ
И БОКОВОГО
УСКОРЕНИЯ

БЛОК РЕЛЕ

РЕЛЕ ЗАЖИГАНИЯ 1

(СИСТЕМЫ ЗАПУСКА/

ОСТАНОВКИ ДВИГАТЕЛЯ

ПРИ ПОМОЩИ КНОПКИ)

ВЫКЛЮЧАТЕЛЬ
ЗАЖИГАНИЯ

АККУМУЛЯТОР

OP

WP

: БЕЗ СИСТЕМЫ ЗАПУСКА/ОСТАНОВКИ
  ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ

: С СИСТЕМОЙ ЗАПУСКА/ОСТАНОВКИ
  ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ
