VDC(diag)-18

Subaru Select Monitor

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (VDC) (ДИАГНОСТИКА)

3. РЕЖИМ ОЧИСТКИ ПАМЯТИ

1) На экране дисплея «Main Menu» (Главное меню) выберите {Each System Check} (Проверка каж-
дой системы).
2) На экране дисплея «System Selection Menu» (Меню выбора систем), выберите {Brake Control} (Уп-
равление тормозной системой).
3) Нажмите клавишу ОК после того как на дисплее появится {VDC}.
4) В разделе «Brake Control Diagnosis» (Диагностика управления тормозной системой) выберите
{Clear Memory} (Очистка памяти).
5) Когда на экране появится сообщение “Clear Memory?” (Очистить память?), нажмите клавишу
“YES” (Да).
6) Когда на дисплее отобразятся сообщения «Done» (Выполнено) и «Turn ignition switch OFF» (Пере-
ведите выключатель зажигания в положение OFF), переведите выключатель зажигания в положе-
ние OFF.

ПРИМЕЧАНИЕ:
Для ознакомления с детальным описанием процедуры ознакомьтесь с файлом справки к приложе-
нию для ПК Subaru Select Monitor.

4. ФУНКЦИОНАЛЬНАЯ ПРОВЕРКА

Показания дисплея

Содержание, отображаемое на дисплее

Индекс №

ABS Sequence Control Mode

Непрерывное управление работой клапанов и
электродвигателя насоса для циклового управ-
ления системой ABS.

<См. ABS-11, Цикловое управление сис-

темой ABS.>

VDC Check Mode

Непрерывное приведение в действие клапанов
и электродвигателя насоса, для выполнения
последовательной проверки системы VDC.

<См. VDC-13, Цикловое управление сис-

темой VDC.>

Set mode
Str.A.Sen.N&Lat.GSen.0p

Установка датчика угла поворота рулевого ко-
леса в нейтральное положение и датчика боко-
вого ускорения на нулевую точку.

<См. VDC-18, Датчик угла поворота ру-

левого колеса.>

VDC(diag)-19

Subaru Select Monitor

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (VDC) (ДИАГНОСТИКА)

5. ЗАФИКСИРОВАННЫЕ ДАННЫЕ

ПРИМЕЧАНИЕ:
• На экране дисплея отображаются данные,
зафиксированные на момент возникновения
неисправности.
• Каждый раз при возникновении неисправ-
ности, в виде зафиксированных данных в па-
мяти сохраняется информация о последней по
времени неисправности.
• Если зафиксированные данные введены в
память некорректно (по причине падения на-
пряжения, подаваемого на VDCCM, и т.д.), то
КДН, отображаемый на дисплее Subaru Select
Monitor, сопровождается знаком “?”. Это ука-
зывает на сомнительность показания.

Показания

дисплея

Отслеживаемый параметр

Steering Angle
Sensor Malfunction

Отображается угол поворота, опре-
деляемый датчиком угла поворота
рулевого колеса.

Abnormal yaw rate
sensor output

Отображается угловая скорость, оп-
ределяемая датчиком угловой ско-
рости рыскания.

Abnormal Lateral G
Sensor Output

Отображается поперечное ускоре-
ние автомобиля, определяемое дат-
чиком поперечного ускорения.

Pressure sensor
output

Отображается давление тормозной
жидкости, определяемое датчиком
давления.

Vehicle Speed

Отображается скорость автомоби-
ля, рассчитанная блоком управле-
ния системы VDC.

FR Wheel Speed

Отображается скорость колеса, оп-
ределяемая датчиком скорости пе-
реднего правого колеса системы
ABS, выраженная в км/ч или миль/ч.

FL Wheel Speed

Отображается скорость колеса, оп-
ределяемая датчиком скорости пе-
реднего левого колеса системы
ABS, выраженная в км/ч или миль/ч.

RR Wheel Speed

Отображается скорость колеса, оп-
ределяемая датчиком скорости зад-
него правого колеса системы ABS,
выраженная в км/ч или миль/ч.

RL Wheel Speed

Отображается скорость колеса, оп-
ределяемая датчиком скорости зад-
него левого колеса системы ABS,
выраженная в км/ч или миль/ч.

Accel. Opening
Angle

Отображается степень нажатия пе-
дали акселератора.

Engine Speed

Отображается частота вращения
двигателя на момент возникновения
неисправности.

Gear Position

Отображается передача, включен-
ная в момент возникновения неис-
правности.

ABS_CM Power
Voltage

Отображается напряжение, подава-
емое на блок управления системы
VDC.

Steering Angle Flag

Отображается, определен ли абсо-
лютный угол датчика угла поворота
рулевого колеса.

E/G Control Stop
Flag

Отображается сигнал команды уп-
равления двигателем.

VDC Control Flag

Отображается состояние управле-
ния системы VDC.

EBD Control Flag

Отображается состояние управле-
ния системы EBD.

TCS Control Flag

Отображается состояние управле-
ния системы TCS.

ABS Control Flag

Отображается рабочее состояние
системы ABS.

OFF Switch
Detection

Отображается состояние включе-
ния/выключения системы VDC води-
телем.

Brake Switch

Отображается состояние включе-
ния/выключения датчика нажатия
педали тормоза.

Fr Rr G sensor
Output

Отображается продольное ускоре-
ние автомобиля, определяемое дат-
чиком продольного ускорения.
(Только для автомобилей с механи-
ческой трансмиссией. Для автомо-
биля с автоматической трансмисси-
ей: При –0,1 м/с

постоянно)

Clutch Switch

Отображается состояние включе-
ния/выключения сцепления. (Только
для автомобилей с механической
трансмиссией. Для автомобиля с ав-
томатической трансмиссией: фикси-
руется положение OFF)

Reverse Signal

Отображается положение ON/OFF
задней передачи. (Только для авто-
мобилей с механической трансмис-
сией. Для автомобиля с автомати-
ческой трансмиссией: фиксируется
положение OFF)

Показания

дисплея

Отслеживаемый параметр

VDC(diag)-20

Subaru Select Monitor

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (VDC) (ДИАГНОСТИКА)

6. ВЫБОР ПАРАМЕТРОВ

ОСТОРОЖНО:
• Для выбора параметров требуется Subaru
Select Monitor.
• Эта функция может использоваться для
замены детали VDCCM&H/U и VDCCM.

ПРИМЕЧАНИЕ:
• Если VDCCM заменен на новый, обязательно
проведите процедуру выбора/регистрации па-
раметров VDCCM, используя эту функцию.
• Чтобы убедиться в правильности ввода мо-
дели, сверьтесь с “табличкой номера модели”,
прикрепленной к автомобилю. <См. ID-2,
ИДЕНТИФИКАЦИЯ, Идентификация.>
• Если выбранная модель введена неправиль-
но, возможен повторный ввод.
• Если регистрация не была выполнена, появ-
ляется КДН “Parameter selection error” (Ошибка
выбора параметров), одновременно с этим за-
жигаются предупреждающие лампы систем
ABS/EBD/VDC .
1) Подсоедините Subaru Select Monitor.
2) На экране дисплея «Main Menu» (Главное
меню) выберите {Each System Check} (Провер-
ка каждой системы).
3) На экране дисплея «System Selection Menu»
(Меню выбора систем), выберите {Brake
Control} (Управление тормозной системой).
4) Нажмите клавишу ОК после того как на дис-
плее появится {VDC}.
5) На экране в разделе «Brake Control
Diagnosis» (Диагностика управления тормоз-
ной системой) выберите {Выбор параметра}
(Выбор параметра).
6) Проверьте номер модели, указанный на таб-
личке номера модели. <См. ID-2, ИДЕНТИФИ-
КАЦИЯ, Идентификация.>
7) Введите буквенно-цифровой код используе-
мой модели, включающий в себя 7 знаков, за-
тем нажмите клавишу [Enter].
8) Когда на экране появится экран подтверж-
дения ввода информации об автомобиле, про-
верьте правильность выбора модели и типа,
затем нажмите клавишу [OK].

ПРИМЕЧАНИЕ:
Если отображенная на экране информация о
модели и типе автомобиля неверна, повторите
процедуру регистрации заново, нажав предва-
рительно клавишу [OK].
9) После выбора параметров и процедуры ре-
гистрации необходимо выполнить процедуру
"Clear Memory" (Очистка памяти), поскольку в
памяти сохранился КДН “Parameter selection
failure” (Ошибка выбора параметров).

7. ПОДТВЕРЖДЕНИЕ ПАРАМЕТРА

ПРИМЕЧАНИЕ:
Данные параметров, зарегистрированных в
VDCCM, отображаются на дисплее.
1) Подсоедините Subaru Select Monitor.
2) На экране дисплея «Main Menu» (Главное
меню) выберите {Each System Check} (Провер-
ка каждой системы).
3) На экране дисплея «System Selection Menu»
(Меню выбора систем), выберите {Brake
Control} (Управление тормозной системой).
4) Нажмите клавишу ОК после того как на дис-
плее появится {VDC}.
5) На в меню «Brake Control Diagnosis» (Диа-
гностика управления тормозной системой) вы-
берите{Confirm on parameter} (Подтверждение
параметра).
6) На экране дисплея {Confirm on parameter}
(Подтверждение параметра), проверьте пра-
вильность ввода модели и типа автомобиля и
нажмите клавишу [OK].
7) Если данные о модели и типе автомобиля не
отображаются, на дисплее в меню {Confirm on
parameter} (Подтверждение параметра) выпол-
ните выбор и регистрацию параметра. <См.
VDC(diag)-20, ВЫБОР ПАРАМЕТРОВ, ПОРЯ-
ДОК РАБОТЫ, Subaru Select Monitor.>

VDC(diag)-21

Subaru Select Monitor

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (VDC) (ДИАГНОСТИКА)

B: ПРОВЕРКА

1. ОБМЕН ДАННЫМИ ДЛЯ ИНИЦИАЛИЗАЦИИ НЕВОЗМОЖЕН

УСЛОВИЯ ОБНАРУЖЕНИЯ:
Неисправность разъема жгута проводов
ПРИЗНАК НЕИСПРАВНОСТИ:
Невозможна коммуникация между системой VDC и Subaru Select Monitor.

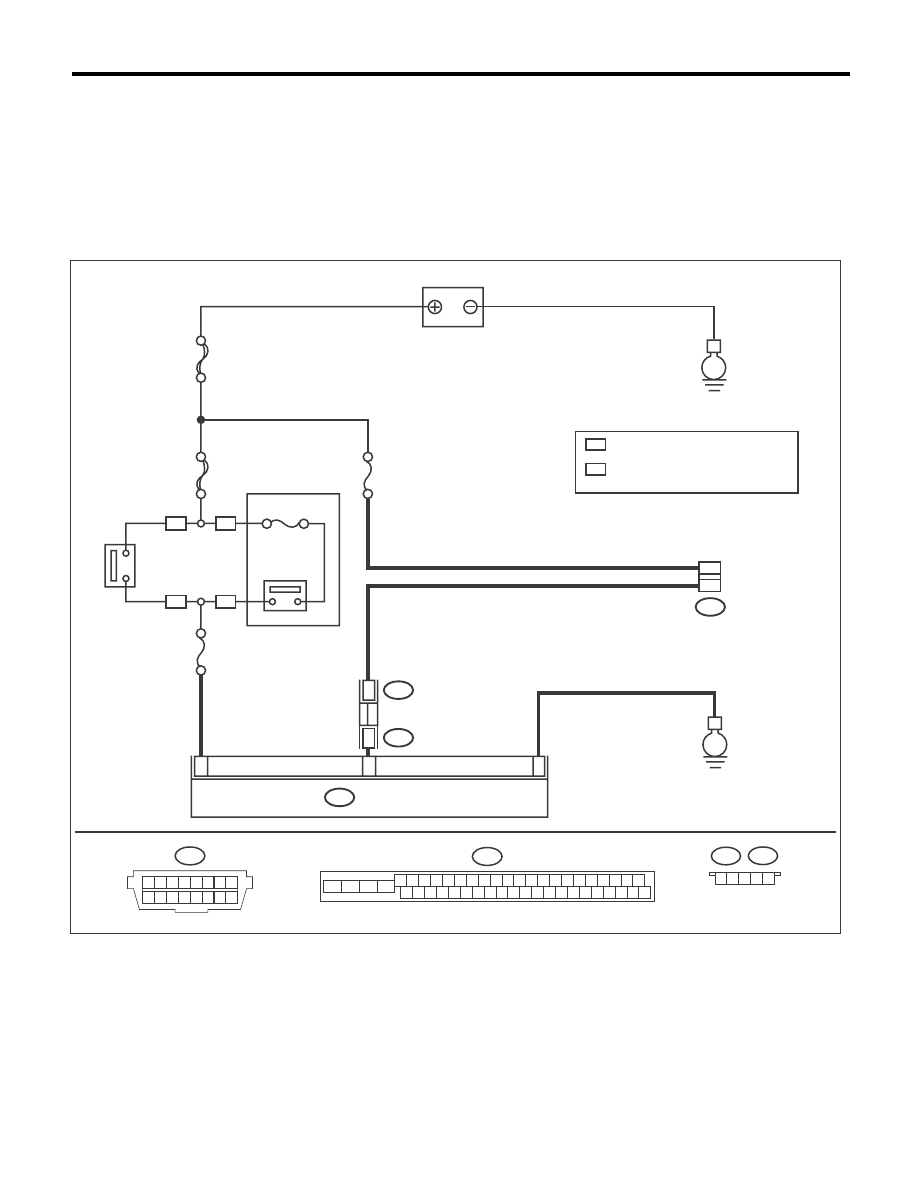

ЭЛЕКТРИЧЕСКАЯ СХЕМА:
• Модель с левосторонним управлением

VDC00562

ГЛАВНЫЙ SBF

SBF-6

No.33

20A

No.13

B310

B440

B441

VDCCM & H/U

B40

B310

4 5 6 7 8 9

26 27 28 29 30

2 3

31 32 33 34 35 36

10 11

14 15 16 17 18 19

37 38 39 40

12 13

41 42 43 44 45 46

20 21

B40

1 2 3 4 5 6 7 8

9 10 11 12 13 14 15 16

1 2 3 4 5

B440

B441

БЛОК РЕЛЕ

РЕЛЕ ЗАЖИГАНИЯ 1

(СИСТЕМЫ ЗАПУСКА/

ОСТАНОВКИ

ДВИГАТЕЛЯ

ПРИ ПОМОЩИ

КНОПКИ)

ВЫКЛЮЧАТЕЛЬ
ЗАЖИГАНИЯ

: БЕЗ СИСТЕМЫ ЗАПУСКА/ОСТАНОВКИ
ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ

: С СИСТЕМОЙ ЗАПУСКА/ОСТАНОВКИ
ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ

РАЗЪЕМ

ПЕРЕДАЧИ

ДАННЫХ

АККУМУЛЯТОР
