ABS(diag)-14

Входные/выходные сигналы блока управления

ABS (ДИАГНОСТИКА)

(1)

Аккумуляторная батарея

(11) Передний правый выпускной

электромагнитный клапан

(21) Предупреждающая лампа тормоз-

ной системы

(2)

Выключатель зажигания

(12) Задний левый впускной элект-

ромагнитный клапан

(22) Датчик включения стояночного

тормоза

(3)

Блок управления системы ABS
и гидравлический блок управ-
ления (ABSCM&H/U)

(13) Задний левый выпускной элект-

ромагнитный клапан

(23) Датчик уровня тормозной жидкос-

ти

(14) Задний правый впускной элект-

ромагнитный клапан

(24) Выключатель стоп-сигналов

(4)

Блок управления системы ABS

(15) Задний правый выпускной элек-

тромагнитный клапан

(25) Стоп-сигнал

(5)

Реле клапана

(16) Блок управления трансмиссией

(TCM)

(26) Датчик ускорения

(6)

Реле электродвигателя

(27) Датчик скорости переднего левого

колеса системы ABS

(7)

Электродвигатель

(17) Блок управления двигателем

(ECM)

(28) Датчик скорости переднего право-

го колеса системы ABS

(8)

Передний левый впускной элек-
тромагнитный клапан

(18) Центральный блок управления

(29) Датчик скорости левого заднего

колеса системы ABS

(9)

Передний левый выпускной
электромагнитный клапан

(19) Разъем канала передачи дан-

ных

(30) Датчик скорости правого заднего

колеса системы ABS

(10) Передний правый впускной

электромагнитный клапан

(20) Предупреждающая лампа анти-

блокировочной системы ABS

(31) Комбинация приборов

ABS(diag)-15

Subaru Select Monitor

ABS (ДИАГНОСТИКА)

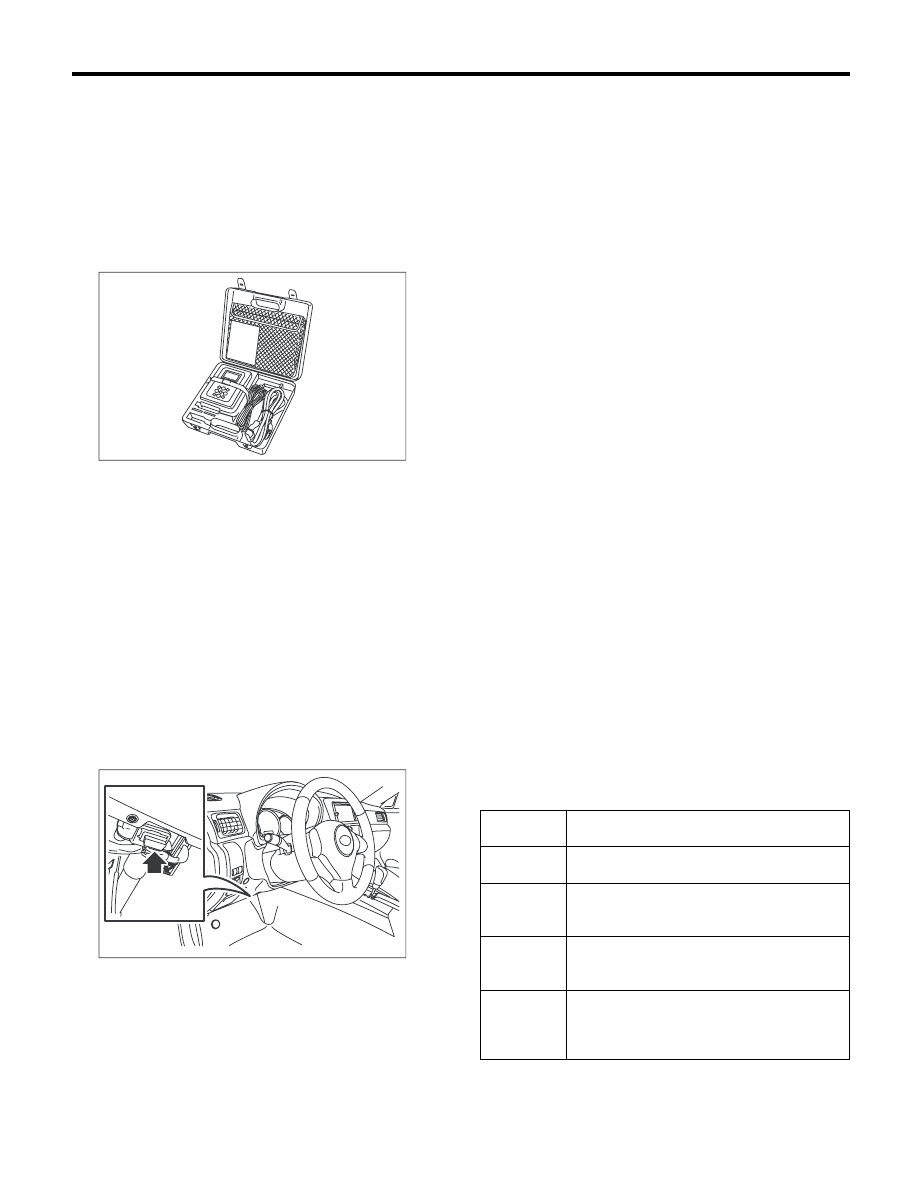

6. Subaru Select Monitor

A: ПОРЯДОК РАБОТЫ

1. СЧИТЫВАНИЕ КОДОВ ДИАГНОСТИКИ
НЕИСПРАВНОСТЕЙ (КДН)

1) Подготовьте к работе комплект Subaru
Select Monitor. <См. ABS(diag)-8, СПЕЦИАЛЬ-
НЫЕ ИНСТРУМЕНТЫ, ПОДГОТОВКА
ИНСТРУМЕНТА, Общие сведения.>

2) Подготовьте ПК, к которому подключался
Subaru Select Monitor при установке.
3) Присоедините SDI (Subaru Diagnostic
Interface — интерфейс диагностики Subaru) к
порту USB ПК (предназначенному исключи-
тельно для Subaru Select Monitor) при помощи
кабеля USB.

ПРИМЕЧАНИЕ:
Специально предназначенному порту для
Subaru Select Monitor соответствует USB-порт,
использовавшийся при установке Subaru Select
Monitor.
4) Подсоедините диагностический кабель к SDI.
5) Подключите SDI к разъему канала передачи
данных, расположенному в нижней части пане-
ли приборов (со стороны водителя).

ОСТОРОЖНО:
Не подключайте никакие сканеры кроме
Subaru Select Monitor.
6) Включите ПК.
7) Переведите выключатель зажигания в поло-
жение ON (двигатель выключен) и запустите
приложение для ПК Subaru Select Monitor.

8) На экране дисплея «Main Menu» (Главное
меню) выберите пункт {Each System Check}
(Проверка каждой системы).
9) На экране дисплея «System Selection Menu»
(Меню выбора систем), выберите пункт {Brake
Control} (Управление тормозной системой).
10) Когда на экране дисплея отобразится
{ABS}, нажмите клавишу [OK].
11) На экране дисплея «Brake Control Diagnosis»
(Диагностика управления тормозной систе-
мой), выберите пункт {DTC Display} (КДН дисп-
лей).
12) Запишите КДН и данные.

ПРИМЕЧАНИЕ:
• Для ознакомления с детальным описанием
процедуры ознакомьтесь с файлом справки к
приложению для ПК Subaru Select Monitor.
• Подробное описание КДН содержится в раз-
деле “Список кодов диагностики неисправнос-
тей (КДН)”. <См. ABS(diag)-31, Список кодов
диагностики неисправностей (КДН).>
• Отображаются до 3 КДН в порядке их выяв-
ления.
• Если отдельный КДН не сохранился в памяти
должным образом при возникновении неис-
правности (из-за падения напряжения элект-
ропитания ABSCM&H/U и т.п.), на экране
Subaru Select Monitor появится КДН с вопроси-
тельным знаком “?” в конце. Это указывает на
сомнительность показания.
13) Если обмен данными между ABS и Subaru
Select Monitor невозможен, проверьте цепь свя-
зи. <См. ABS(diag)-18, ОБМЕН ДАННЫМИ ДЛЯ
ИНИЦИАЛИЗАЦИИ НЕВОЗМОЖЕН, ПРОВЕР-
КА, Subaru Select Monitor.>
14) Если КДН не отображается, проверьте цепь
комбинации приборов или цепь линии связи
CAN. <См. ABS(diag)-21, ПРИ ОТСУТСТВИИ
КДН, ПРОВЕРКА, Subaru Select Monitor.>

EN-05588

EN-06148

Показания

дисплея

Отслеживаемый параметр

Current

На дисплее Subaru Select Monitor отобра-
жается КДН текущей неисправности.

Old

На экране дисплея Subaru Select Monitor
отображается последний КДН из истории
предшествующих неисправностей.

Older

На экране дисплея Subaru Select Monitor
отображается предпоследний КДН из ис-
тории предшествующих неисправностей.

Before 3

На экране дисплея Subaru Select Monitor
отображается третий
 предшествующий КДН из истории пред-
шествующих неисправностей.

ABS(diag)-16

Subaru Select Monitor

ABS (ДИАГНОСТИКА)

2. СЧИТЫВАНИЕ ТЕКУЩИХ ДАННЫХ

1) На экране дисплея «Main Menu» (Главное меню), выберите пункт {Each System Check} (Проверка
каждой системы).
2) На экране дисплея «System Selection Menu» (Меню выбора систем), выберите пункт {Brake
Control} (Управление тормозной системой).
3) После вывода на дисплей {ABS}, нажмите клавишу [OK].
4) На экране дисплея «Brake Control Diagnosis» (Диагностика управления тормозной системой) вы-
берите пункт {Current Data Display & Save} (Отображение/сохранение текущих данных).
5) На экране дисплея «Data Display Menu» (Отображение данных), выберите способ отображения
данных.
6) Используя клавишу прокрутки, прокрутите информацию на дисплее вверх или вниз, пока не поя-
вятся необходимые данные.
• Перечень поддерживаемых данных приведен в следующей таблице.

ПРИМЕЧАНИЕ:
Для ознакомления с детальным описанием процедуры ознакомьтесь с файлом справки к приложе-
нию для ПК Subaru Select Monitor.

Показания дисплея

Отслеживаемый параметр

Единицы измерения

FR Wheel Speed

Отображается скорость колеса, определяемая датчиком скорости
переднего правого колеса системы ABS.

км/ч или миль/ч

FL Wheel Speed

Отображается скорость колеса, определяемая датчиком скорости
переднего левого колеса системы ABS.

км/ч или миль/ч

RR Wheel Speed

Отображается скорость колеса, определяемая датчиком скорости
заднего правого колеса системы ABS.

км/ч или миль/ч

RL Wheel Speed

Отображается скорость колеса, определяемая датчиком скорости
заднего левого колеса системы ABS.

км/ч или миль/ч

BLS Signal

Отображается состояние включения/выключения датчика нажатия
педали тормоза.

ON (ВКЛ)

или OFF (ВЫКЛ)

G-Sensor Output Voltage

Отображается ускорение автомобиля, определяемое аналоговым
датчиком ускорения.

м/с (м/с

2

)

Valve Relay Signal

Отображается сигнал работы реле клапана.

ON (ВКЛ)

или OFF (ВЫКЛ)

ABS Warning Light

Отображается состояние включения предупреждающей лампы сис-
темы ABS.

ON (ВКЛ)

или OFF (ВЫКЛ)

EBD Warning Light

Отображается состояние включения предупреждающей лампы сис-
темы EBD.

ON (ВКЛ)

или OFF (ВЫКЛ)

M. Relay monitor Voltage

Отображаются данные отслеживания напряжения реле электро-
двигателя.

В

ABS_CM Power Voltage

Отображается напряжение, подаваемое на ABSCM&H/U.

В

ABS Control Flag

Отображается рабочее состояние системы ABS.

ON (ВКЛ)

или OFF (ВЫКЛ)

ABS OK B Signal

Отображается состояние исправности или неисправности системы
ABS.

OK (Исправно)

или NG (Неисправно)

ABS(diag)-17

Subaru Select Monitor

ABS (ДИАГНОСТИКА)

3. РЕЖИМ ОЧИСТКИ ПАМЯТИ

1) На экране дисплея «Main Menu» (Главное
меню), выберите пункт {Each System Check}
(Проверка каждой системы).
2) На экране дисплея «System Selection Menu»
(Меню выбора систем), выберите пункт {Brake
Control} (Управление тормозной системой).
3) Когда на экране дисплея отобразится {ABS},
нажмите клавишу [OK].
4) На экране дисплея «Brake Control Diagnosis»
(Диагностика управления тормозной системой)
выберите пункт {Clear Memory} (Очистка памя-
ти).
5) Когда на экране появится сообщение “Clear
Memory?” (Очистка памяти), нажмите клавишу
[YES].
6) Когда на дисплее отобразятся сообщения
«Done» (Выполнено) и «Turn ignition switch
OFF» (Переведите выключатель зажигания в
положение OFF), переведите выключатель за-
жигания в положение OFF.

ПРИМЕЧАНИЕ:
Для ознакомления с детальным описанием
процедуры ознакомьтесь с файлом справки к
приложению для ПК Subaru Select Monitor.

4. ЦИКЛОВОЕ УПРАВЛЕНИЕ
СИСТЕМОЙ ABS

5. ЗАФИКСИРОВАННЫЕ ДАННЫЕ

ПРИМЕЧАНИЕ:
• На экране дисплея отображаются данные,
зафиксированные на момент возникновения
неисправности.
• Каждый раз при возникновении неисправ-
ности, в виде зафиксированных данных в па-
мяти сохраняется информация о последней по
времени неисправности.
• В памяти может сохраниться до 3 наборов
зафиксированных данных.
• Если зафиксированные данные не сохране-
ны в памяти должным образом (из-за падения
напряжения электропитании блока управле-
ния системы ABS и т.д.), на дисплее Subaru
Select Monitor появится КДН с вопросительным
знаком  “?” в конце. Это указывает на сомни-
тельность показания.

Показания

дисплея

Отслеживаемый

параметр

Указатель №

ABS
Sequence
Control
Mode

Непрерывное управле-
ние работой клапанов и
электродвигателя насо-
са для циклового управ-
ления системой ABS.

<См. ABS-11,
Цикловое уп-
равление сис-
темой ABS.>

Показания

дисплея

Отслеживаемый параметр

FR Wheel Speed

Отображается скорость колеса, опре-
деляемая датчиком скорости перед-
него правого колеса системы ABS,
выраженная в км/ч или миль/ч.

FL Wheel Speed

Отображается скорость колеса, опре-
деляемая датчиком скорости перед-
него левого колеса системы ABS, вы-
раженная в км/ч или миль/ч.

RR Wheel
Speed

Отображается скорость колеса, опре-
деляемая датчиком скорости заднего
правого колеса системы ABS, выра-
женная в км/ч или миль/ч.

RL Wheel Speed

Отображается скорость колеса, опре-
деляемая датчиком скорости заднего
левого колеса системы ABS, выра-
женная в км/ч или миль/ч.

ABS_CM Power
Voltage

Отображается напряжение, подавае-
мое на ABSCM&H/U (В).

G-Sensor Output
Voltage

Отображается ускорение автомоби-
ля, определяемое аналоговым датчи-
ком ускорения.

M. Relay monitor
Voltage

Отображается состояние реле элект-
родвигателя.

BLS Signal

Отображается состояние включения/
выключения датчика нажатия педали
тормоза.

Vehicle Speed

Отображается скорость автомобиля,
рассчитанная блоком управления сис-
темы ABS.

ABS Control
Flag

Отображается рабочее состояние
системы ABS.

Power Supply
Failure

Отображается соответствие величи-
ны напряжения нормативному во вре-
мя возникновения неисправности.
