Subaru Impreza (2008 год). Руководство - часть 504
DS-38
Задний ведущий вал
СИСТЕМА ВЕДУЩИХ ВАЛОВ

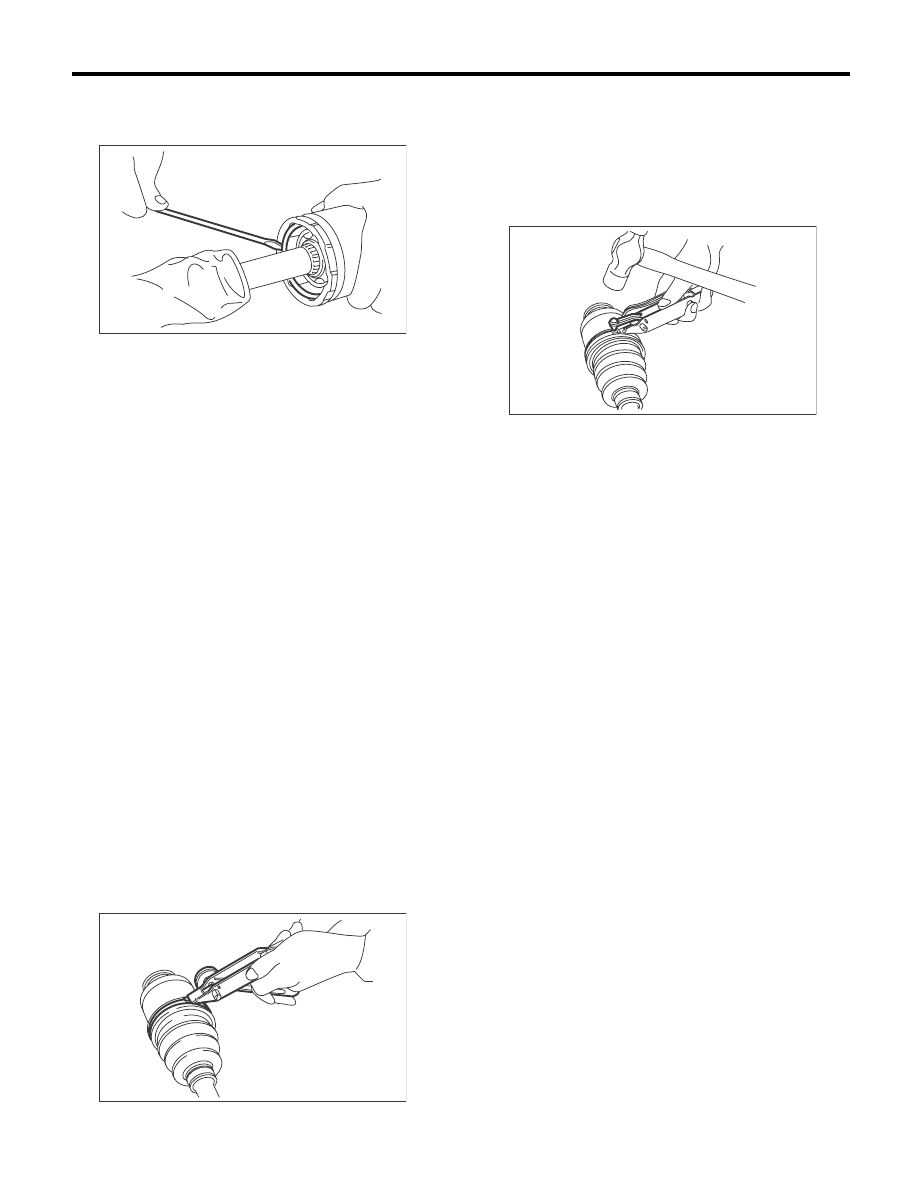

• Слегка потяните за вал и убедитесь в том,
что пружинное стопорное кольцо полностью
вошло в канавку.
11) Нанесите на всю внутреннюю поверхность
пылезащитного чехла ровный слой консистент-
ной смазки предусмотренного типа в количест-
ве 20 — 30 г (0,71 — 1,06 унции). Также нанеси-
те смазку на вал.
12) Установите пыльник шарнира DOJ, обра-
щая внимание на то, чтобы не перекрутить его.
ПРИМЕЧАНИЕ:
• Внутреннюю поверхность большого края
пыльника шарнира DOJ и канавку под пыльник
следует очистить, так чтобы в этих местах не
было смазки и других веществ.
• При установке пылезащитного чехла шарни-
ра DOJ расположите наружную обойму шарни-
ра DOJ по центру хода.
13) Пропустите новый хомут через зажим и
дважды оберните его в канавке под хомут пы-
лезащитного чехла.
14) Зажмите конец хомута плоскогубцами.
Удерживайте зажим и надежно затяните его.
ПРИМЕЧАНИЕ:
При затягивании пыльника, обеспечьте необ-
ходимый объем воздуха внутри пыльника.
15) Затяните хомут специальным инструмен-
том.
ST
925091000
ПРИСПОСОБЛЕНИЕ ДЛЯ
ЗАТЯЖКИ ХОМУТА
ПРИМЕЧАНИЕ:
Затягивайте хомут до тех пор, пока его нельзя
будет сдвинуть рукой.
16) Забейте зажим кернером, который предус-
мотрен на конце специального инструмента.
ST
925091000
ПРИСПОСОБЛЕНИЕ ДЛЯ
ЗАТЯЖКИ ХОМУТА
ПРИМЕЧАНИЕ:
Фиксируя хомут, не повредите участок пылеза-
щитного чехла, находящийся под ним.
17) Отрежьте хомут, оставив конец примерно
10 мм (0,39 дюйма) и загните этот конец вокруг
зажима.
ПРИМЕЧАНИЕ:
Убедитесь в том, что конец хомута плотно со-
прикасается с зажимом.
18) Снимите пыльник шарнира BJ или пыльник
шарнира EBJ, выполнив ту же процедуру, что
предусмотрена для пыльника шарнира DOJ.
19) Несколько раз выдвиньте и вставьте об-
ратно шарнир DOJ, чтобы обеспечить равно-
мерное распределение смазки.
E: ПРОВЕРКА
Проверьте снятые детали на предмет повреж-
дений, износа, коррозии и т.д. При необходи-
мости, устраните неисправность или замените.
• DOJ (Шарнир двойной компенсации)
Проверьте на предмет заклинивания, коррозии,
повреждения, износа и чрезмерного люфта.
• Шарнир EBJ (высокоэффективный компакт-
ный жесткий шаровой шарнир)
Проверьте на предмет заклинивания, коррозии,
повреждения, износа и чрезмерного люфта.
• Вал
Проверьте на предмет чрезмерного изгиба,
скручивания, повреждения и износа.
• BJ (Кардан с шаровым кожухом)
Проверьте на предмет заклинивания, корро-
зии, повреждения и чрезмерного люфта.
• Кожух
Проверьте на предмет износа, коробления,
разрывов и царапин.
• Консистентная смазка
Проверьте на изменение цвета и текучесть.
DS-00125
DS-00132
DS-00133
