DS-2

Общие сведения

СИСТЕМА ВЕДУЩИХ ВАЛОВ

1. Общие сведения

A: ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

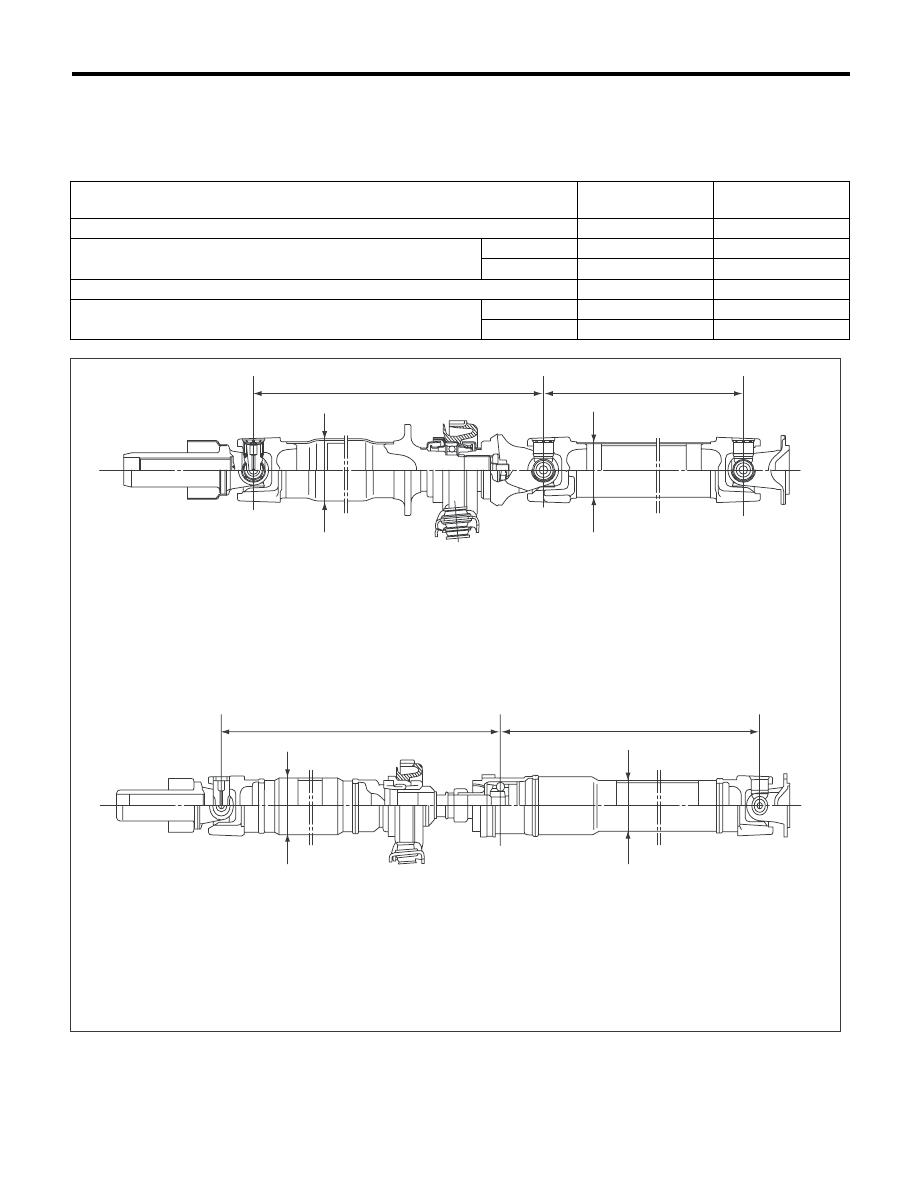

1. КАРДАННЫЙ ВАЛ

Семейство легковых автомобилей

Без турбонаддува

двигателя

С турбонаддувом

двигателя

Тип карданного вала

3UJ

EDJ

Длина от шарнира до шарнира переднего
карданного вала: L

1

мм (дюймов)

AT

643 (25,31)

735 (28,94)

MT

703 (27,68)

675 (26,57)

Длина от шарнира до шарнира заднего карданного вала: L

2

мм (дюймов)

730 (28,74)

698 (27,48)

Наружный диаметр трубы:

мм (дюймов)

D

1

63,5 (2,500)

63,5 (2,500)

D

2

57,0 (2,244)

57,5 (2,264)

(A)

Тип 3UJ

(B)

Тип EDJ





DS-00407

D1

D2

D1

D2

(B)

(A)

L1

L2

L1

L2

DS-3

Общие сведения

СИСТЕМА ВЕДУЩИХ ВАЛОВ

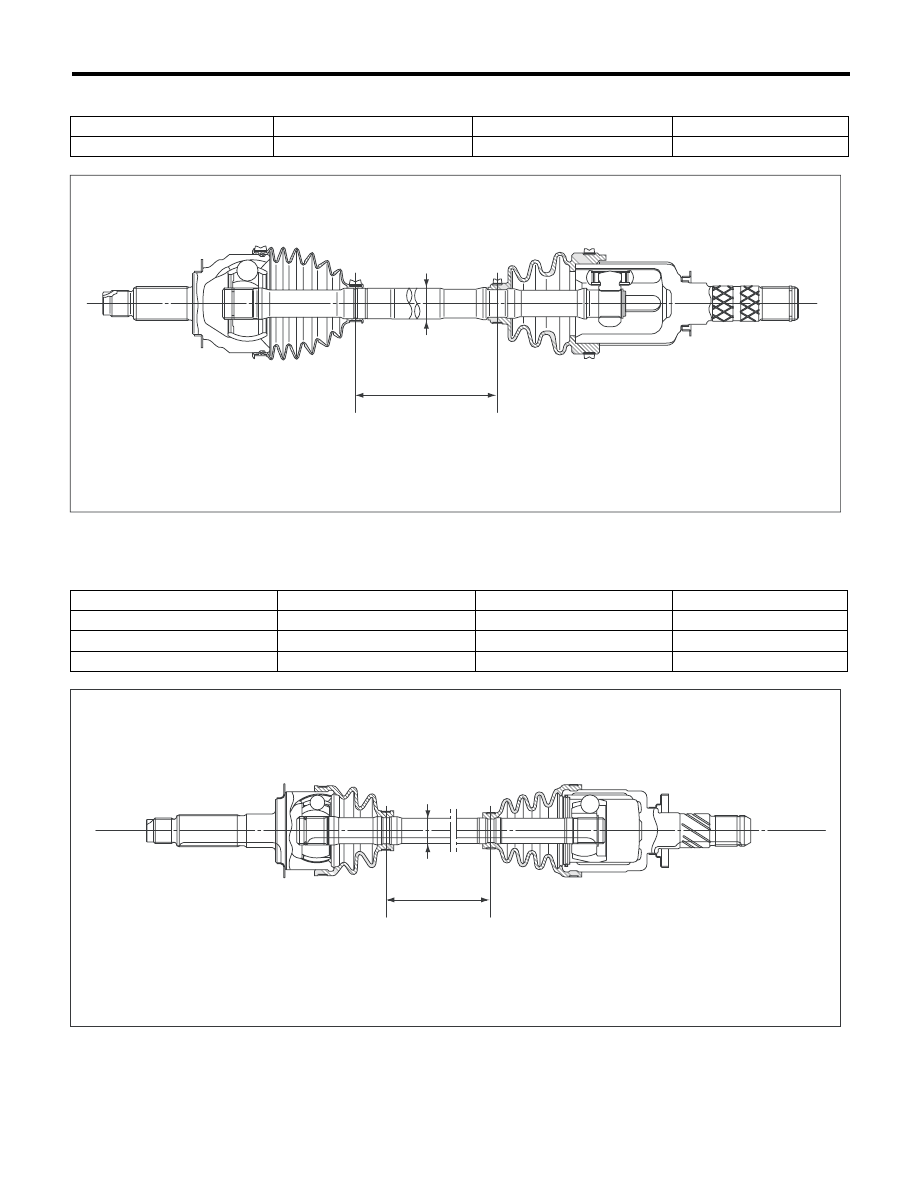

2. УЗЕЛ ПЕРЕДНЕГО ВЕДУЩЕГО ВАЛА

3. УЗЕЛ ЗАДНЕГО ВЕДУЩЕГО ВАЛА

Модель

Тип ведущего вала

Диаметр оси D мм (дюймов)

Длина оси L мм (дюймов)

Для всех моделей

AC + AAR

26 (1,02)

335,2 (13,20)

(A)

Диаметр оси

(B)

Длина оси





Модель

Тип ведущего вала

Диаметр оси

 D мм (дюймов) Длина оси L мм (дюймов)

NA

BJ+DOJ

22 (0,87)

373,6 (14,71)

(Кроме модели KA)

EBJ+DOJ

22 (0,87)

368,3 (14,50)

(Кроме модели KA)

EBJ+DOJ

22 (0,87)

326,9 (12,87)

(A)

Диаметр оси

(B)

Длина оси





DS-00408

(B)

(A)

DS-00409

(B)

(A)

DS-4

Общие сведения

СИСТЕМА ВЕДУЩИХ ВАЛОВ

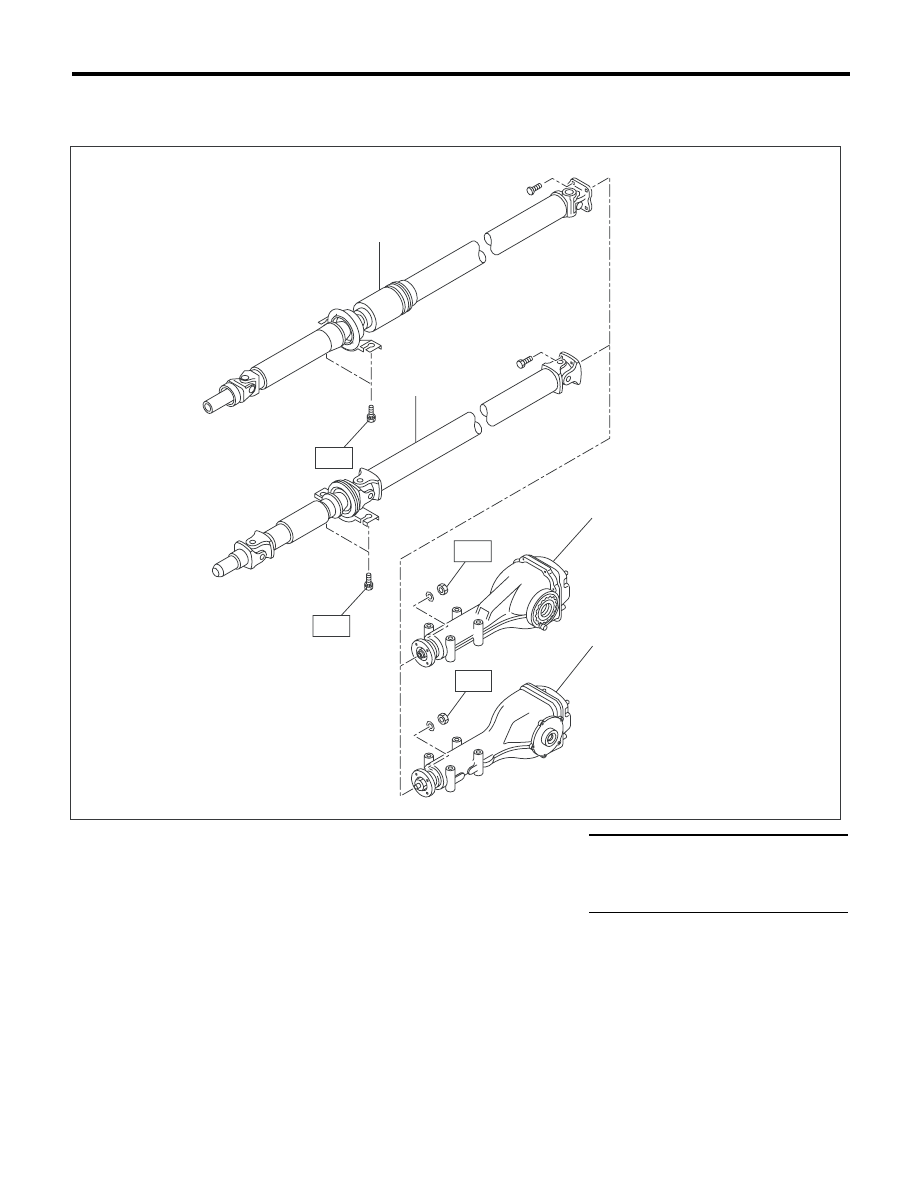

B: УЗЕЛ

1. КАРДАННЫЙ ВАЛ

(1)

Карданный вал (тип DOJ)

(4)

Задний дифференциал (тип T)

Момент затяжки:
Нм (кгс-м, фунт-сила-фут)

(2)

Карданный вал (тип 3UJ)





T1: 31 (3,2, 23,1)

(3)

Задний дифференциал (VA-тип)



T2: 52 (5,3, 38,3)

DS-00410

(1)

T2

T2

T1

T1

(3)

(4)

(2)

DS-5

Общие сведения

СИСТЕМА ВЕДУЩИХ ВАЛОВ

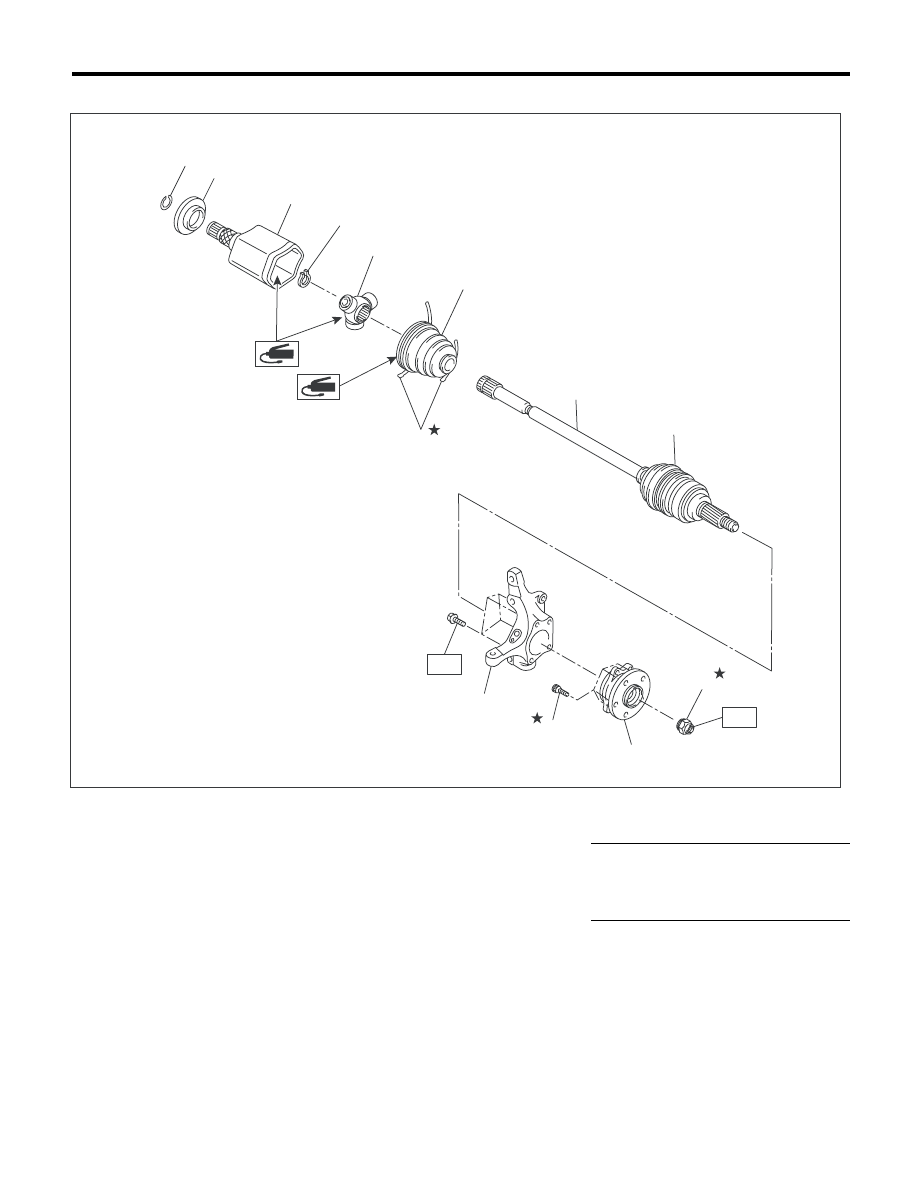

2. ПЕРЕДНЯЯ ПОЛУОСЬ

(1)

Стопорное пружинное кольцо

(7)

Пылезащитный чехол (AAR)

(13)

Гайка полуоси

(2)

Отражательная пластина

(8)

Пылезащитный чехол (AC)





(3)

Наружное кольцо (AAR)

(9)

Узел вала AC

Момент затяжки:
Нм (кгс-м, фунт-сила-фут)

(4)

Пружинное стопорное кольцо

(10)

Корпус

T1: 220 (22,4, 162)

(5)

Цапфа

(11)

Болт ступицы

T2: 65 (6,6, 47,9)

(6)

Хомут пылезащитного чехла

(12)

Подшипник узла передней ступицы





(3)

(2)

(1)

(12)

(4)

(5)

(13)

(8)

(9)

(11)

(6)

(10)

T2

T1

(7)

DS-00433
