DI-80

Боковой сальник заднего дифференциала

ДИФФЕРЕНЦИАЛЫ

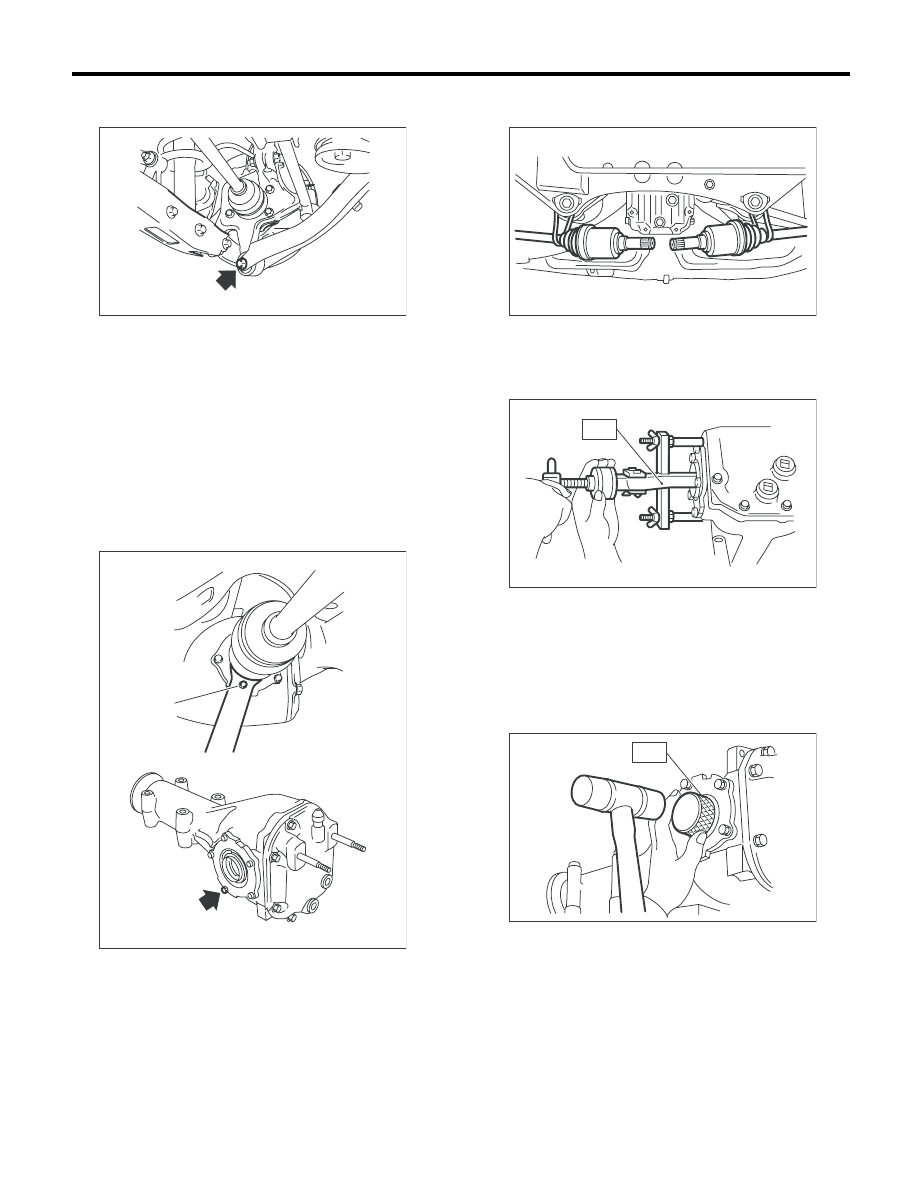

(6) Снимите болты крепления продольного
рычага на основании задней ступицы.

(7) Снимите шарнир DOJ с заднего диффе-
ренциала с помощью специального инстру-
мента.

ПРИМЕЧАНИЕ:
При снятии шарнира DOJ с заднего дифферен-
циала, установите специальный инструмент на
болты, как показано на рисунке, таким обра-
зом, чтобы не повредить держатель бокового
подшипника.
Специальный инструмент
208099PA100

СЪЕМНИК ВЕДУЩЕГО
ВАЛА

8) Подвесьте задний ведущий вал на заднюю
поперечную балку с помощью проволоки.

9) Используя специальный инструмент, сними-
те сальник.
Специальный инструмент
398527700

УЗЕЛ СЪЕМНИКА

10) Установите новый боковой сальник, ис-
пользуя специальный инструмент.

ПРИМЕЧАНИЕ:
Нанесите трансмиссионное масло дифферен-
циала на кромки сальника.
Специальный инструмент
398437700

ОПРАВКА

(A) Болт

DI-00510

(A)

DI-00512

DI-00513

ST

DI-00208

DI-00209

ST

DI-81

Боковой сальник заднего дифференциала

ДИФФЕРЕНЦИАЛЫ

11) Установите шарнир DOJ в задний диффе-
ренциал.

(1) Установите на задний дифференциал
специальный инструмент.

Специальный инструмент
28099PA090

ЗАЩИТНОЕ ПРИСПОСОБ-
ЛЕНИЕ ДЛЯ САЛЬНИКА

(2) Вставьте шлицевой вал до входа шлице-
вой части внутрь бокового сальника.

(3) Снимите специальный инструмент с зад-
него дифференциала.

Специальный инструмент
28099PA090

ЗАЩИТНОЕ ПРИСПОСОБ-
ЛЕНИЕ ДЛЯ САЛЬНИКА

(4) Надавите на поворотный кулак, чтобы
вставить шарнир DOJ в задний дифферен-
циал.

12) Далее процедура установки выполняется в
порядке, обратном порядку снятия.
13) Проверьте углы установки колес и отрегу-
лируйте при необходимости.

14) Проведите повторную инициализацию сис-
темы автоматической регулировки уровня лу-
ча фар. (модели с автоматической регулиров-
кой уровня светового пучка фар) <См. LI-16,
ПРОЦЕДУРА, Система автоматической регу-
лировки уровня светового пучка фар.>

2. ТИП VA

1) Установите рычаг селектора или рычаг пе-
реключения передач в нейтральное положе-
ние.
2) Отпустите стояночный тормоз.
3) Ослабьте гайки колес.
4) Поднимите автомобиль на подъемнике.
5) Снимите колеса.
6) Снимите заднюю выхлопную трубу и глуши-
тель. <См. EX(H4DO 1.5)-8, СНЯТИЕ, Задняя
выхлопная труба.> <См. EX(H4DO 1.5)-10,
СНЯТИЕ, Глушитель.>
7) Отсоедините шарнир DOJ заднего ведущего
вала от заднего дифференциала.

(1) Снимите кабель датчика скорости коле-
са системы ABS с зажима.

(2) Отсоедините разъем и отверните гайку,
чтобы снять задний датчик высоты автомо-
биля (модели с автоматической регулиров-
кой уровня светового пучка фар, только с
левой стороны).

ST

DI-00325

DI-00280

DI-00518

(A) Кабель датчика скорости колеса системы

ABS

DI-00507

(A)

RS-00259

DI-82

Боковой сальник заднего дифференциала

ДИФФЕРЕНЦИАЛЫ

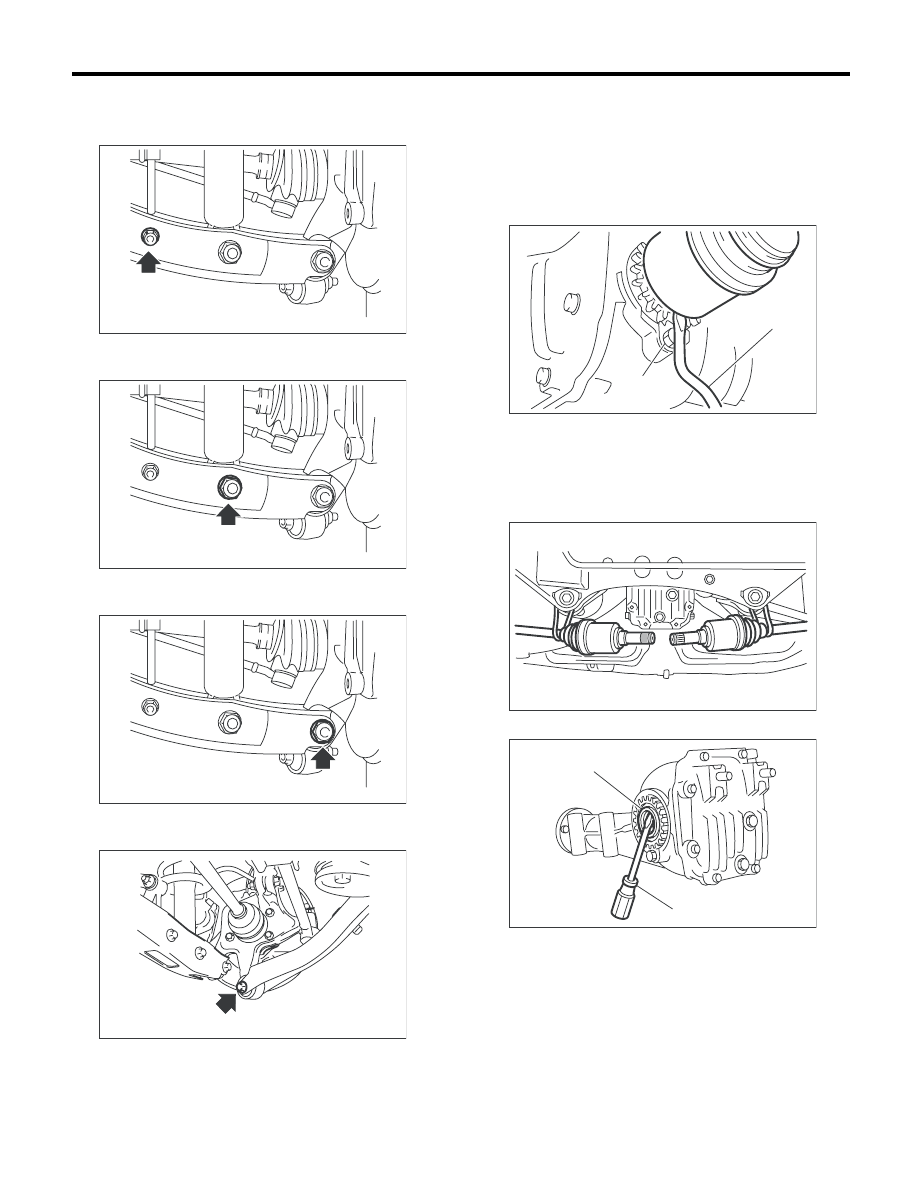

(3) Снимите гайки, скрепляющие тягу зад-
него стабилизатора и заднюю поперечную
тягу.

(4) Снимите гайки, скрепляющие амортиза-
тор и заднюю поперечную тягу.

(5) Снимите болты крепления задней попе-
речной тяги на поворотном кулаке.

(6) Снимите болты крепления продольного
рычага на основании задней ступицы.

(7) С помощью монтировки снимите шарнир
DOJ с заднего дифференциала.

ПРИМЕЧАНИЕ:
При снятии шарнира DOJ с заднего дифферен-
циала, установите монтировку на болты, как
показано на рисунке, таким образом, чтобы не
повредить держатель бокового подшипника.

8) Подвесьте задний ведущий вал на заднюю
поперечную балку с помощью проволоки.

9) Снимите сальник с помощью отвертки.

DI-00508

FU-03359

DI-00509

DI-00510

(A) Монтировка

(B) Болт

(A) Боковой сальник

(B) Отвертка

DI-00287

(A)

(B)

DI-00513

(A)

(B)

DI-00220

DI-83

Боковой сальник заднего дифференциала

ДИФФЕРЕНЦИАЛЫ

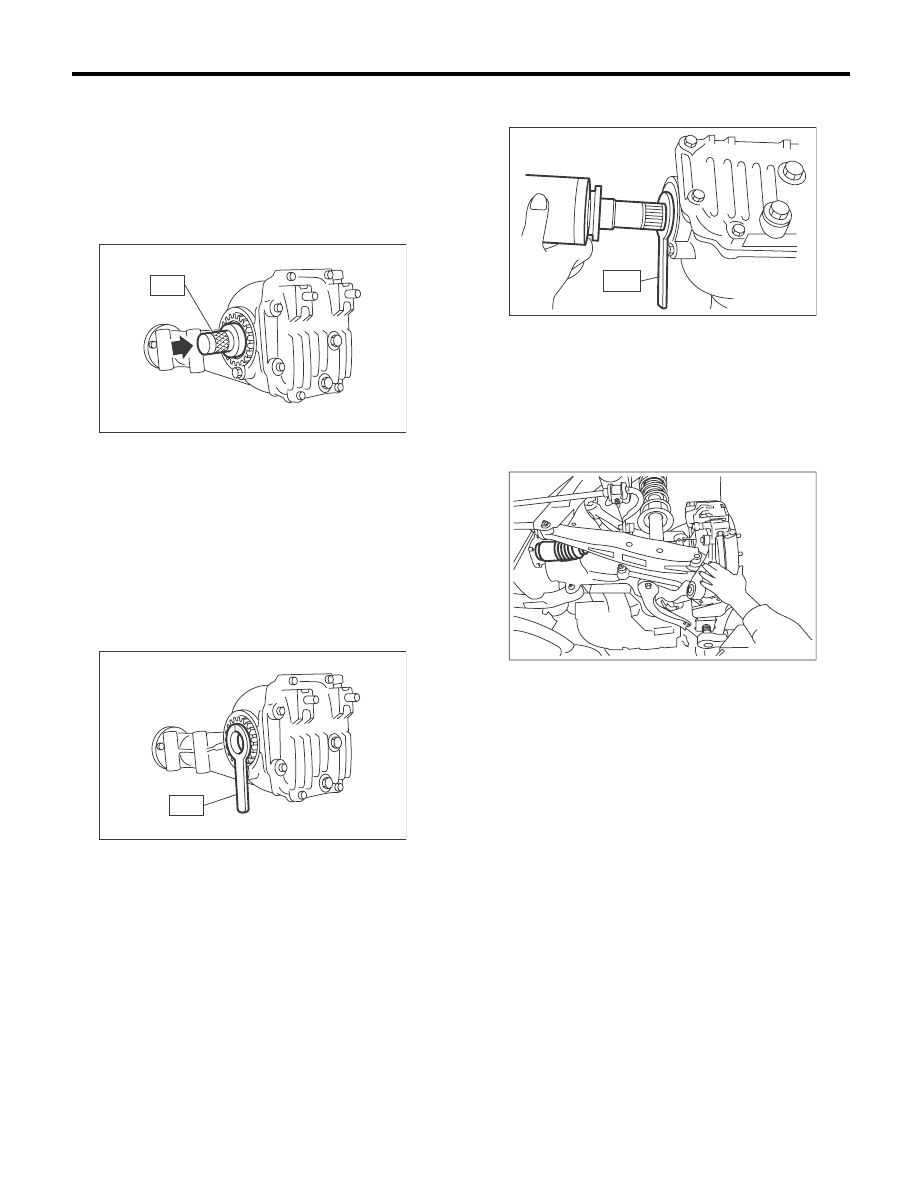

10) Установите новый боковой сальник, ис-
пользуя специальный инструмент.

ПРИМЕЧАНИЕ:
Нанесите трансмиссионное масло дифферен-
циала на кромки сальника.
Специальный инструмент
498447100

ПРИСПОСОБЛЕНИЕ ДЛЯ
УСТАНОВКИ

11) Установите шарнир DOJ в задний диффе-
ренциал.

ПРИМЕЧАНИЕ:
Перед установкой, замените пружинное сто-
порное кольцо на краю шлицевого вала новой
деталью.

(1) Установите на задний дифференциал
специальный инструмент.

Специальный инструмент
28099PA090

ЗАЩИТНОЕ ПРИСПОСОБ-
ЛЕНИЕ ДЛЯ САЛЬНИКА

(2) Вставьте шлицевой вал до входа шлице-
вой части внутрь бокового сальника.

(3) Снимите специальный инструмент с зад-
него дифференциала.

Специальный инструмент
28099PA090

ЗАЩИТНОЕ ПРИСПОСОБ-
ЛЕНИЕ ДЛЯ САЛЬНИКА

(4) Надавите на поворотный кулак, чтобы
вставить шарнир DOJ в задний дифферен-
циал.

12) Далее процедура установки выполняется в
порядке, обратном порядку снятия.
13) Проверьте углы установки колес и отрегу-
лируйте при необходимости.
14) Проведите повторную инициализацию сис-
темы автоматической регулировки уровня лу-
ча фар (модели с автоматической регулиров-
кой уровня светового пучка фар). <См. LI-16,
ПРОЦЕДУРА, Система автоматической регу-
лировки уровня светового пучка фар.>

DI-00221

ST

ST

DI-00222

DI-00289

ST

DI-00518
