RS-12

Верхний рычаг

ЗАДНЯЯ ПОДВЕСКА

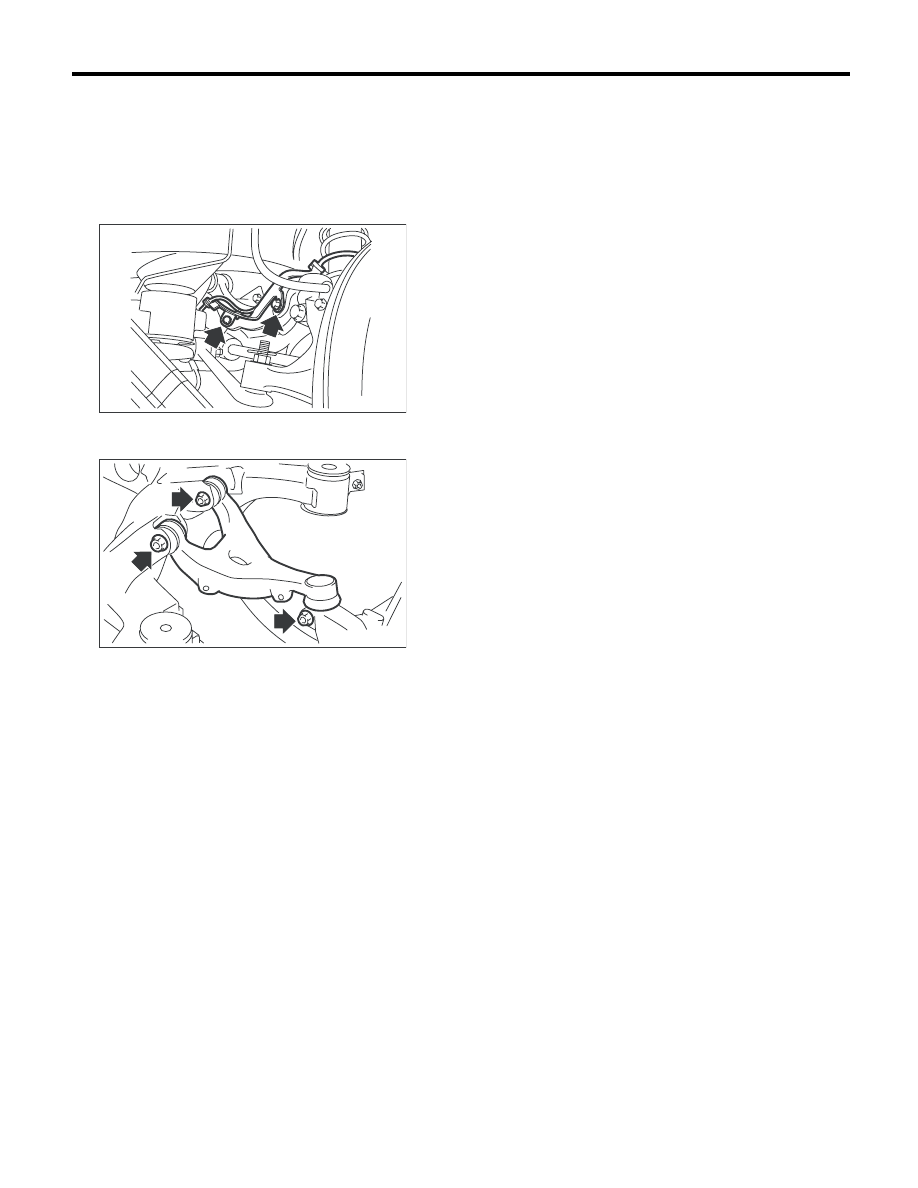

5. Верхний рычаг

A: СНЯТИЕ

1) Снимите задний подрамник. <См. RS-17,
СНЯТИЕ, Задний подрамник.>
2) Снимите кронштейн заднего датчика скоро-
сти автомобиля системы ABS.

3) Снимите болты, а затем снимите верхний
рычаг.

B: УСТАНОВКА

ПРИМЕЧАНИЕ:
• Установите новую самоконтрящуюся гайку.
• Всегда затягивайте втулку на месте, только
если колеса находятся в полном контакте с по-
верхностью земли, а автомобиль загружен до
собственной массы.
1) Установка производится в порядке, обрат-
ном порядку снятия.
2) Проверьте углы установки колес и отрегули-
руйте при необходимости.

Момент затяжки:

Верхний рычаг к заднему подрамнику

150 Нм (15,3 кгс-м, 111 фунт-сила-фут)

Верхний рычаг к основанию задней ступицы

90 Нм (9,2 кгс-м, 66,4 фунт-сила-фут)

Кронштейн заднего датчика скорости ав-
томобиля системы ABS.

7,5 Нм (0,76 кгс-м, 5,5 фунт-сила-фут)

C: ПРОВЕРКА

1) Визуально проверьте верхний рычаг на
предмет повреждений и деформации.
2) Проверьте втулку на предмет трещин, уста-
лости или повреждений.

RS-00257

RS-00258

RS-13

Задний амортизатор

ЗАДНЯЯ ПОДВЕСКА

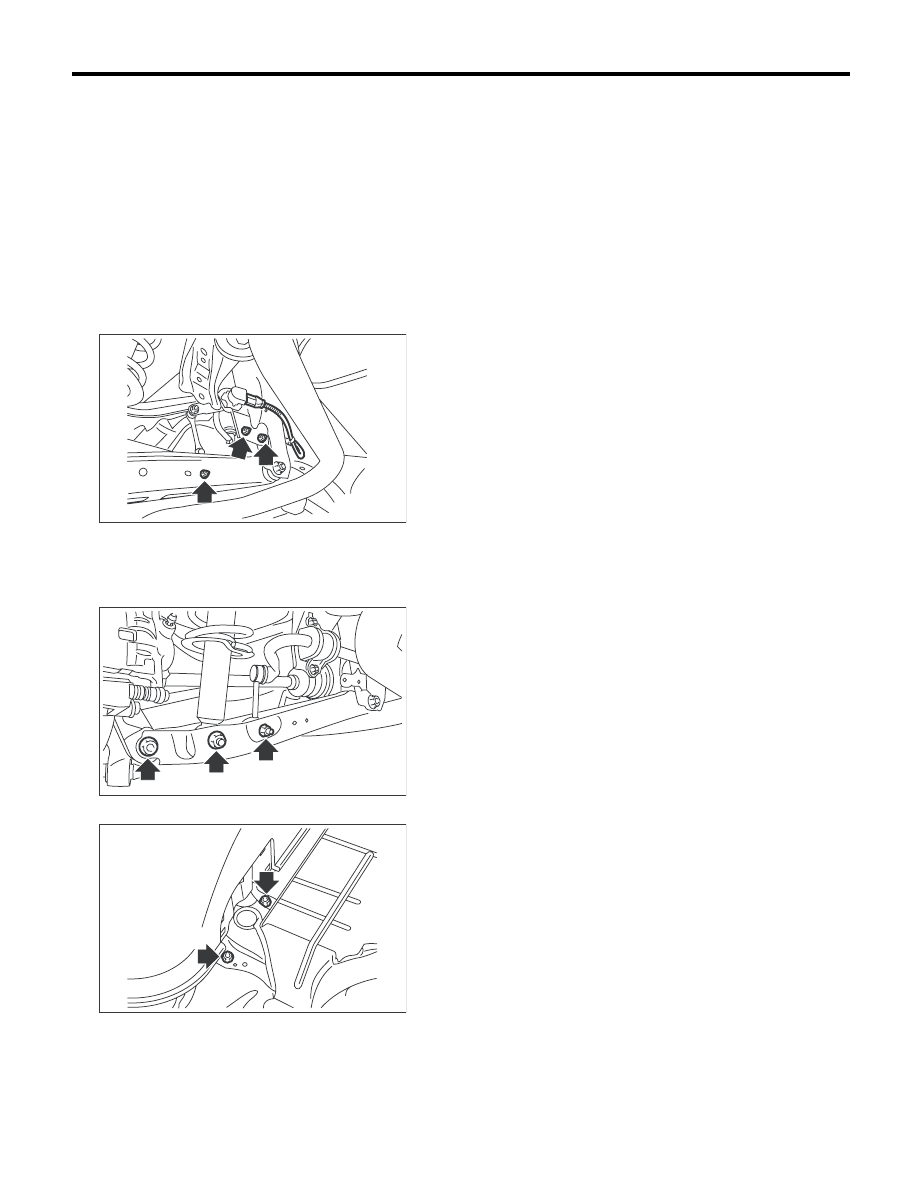

6. Задний амортизатор

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Снимите напольный коврик багажного отсека.
3) Снимите крышку стойки во внутренней от-
делке задней четверти.
4) Поднимите автомобиль на подъемнике и
снимите задние колеса.
5) Отсоедините разъем, а затем снимите гайку,
чтобы снять задний датчик высоты автомобиля.
(модели с автоматической регулировкой уровня
светового пучка фар, только с левой стороны)

6) Снимите гайку, а затем снимите тягу заднего
стабилизатора.
7) Снимите нижний болт амортизатора.
8) Снимите заднюю поперечную тягу.

9) Снимите гайку крепления амортизатора.

10) Снимите амортизатор.

B: УСТАНОВКА

ПРИМЕЧАНИЕ:
• Обязательно установите новую самоконтря-
щуюся гайку.
• Всегда затягивайте втулки при полном кон-
такте колес с грунтом и при полной снаряжен-
ной массе автомобиля.
1) Установка производится в порядке, обрат-
ном порядку снятия.

Момент затяжки:

Момент затяжки приведен в подразделе
“УЗЕЛ” раздела Общие сведения.
<См. RS-3, УЗЕЛ, Общие сведения.>

2) Проверьте углы установки колес и отрегули-
руйте при необходимости.

C: РАЗБОРКА

Процедура разборки описана в разделе Пере-
дняя стойка. <См. FS-23, РАЗБОРКА, Пере-
дняя стойка.>

D: СБОРКА

См. раздел “Передняя стойка”, в котором при-
ведена процедура установки. <См. FS-24,
СБОРКА, Передняя стойка.>

E: ПРОВЕРКА

Процедура проверки описана в разделе “Пере-
дняя стойка”.  <См. FS-25, ПРОВЕРКА, Пере-
дняя стойка.>

RS-00259

RS-00260

RS-00261

RS-14

Задний амортизатор

ЗАДНЯЯ ПОДВЕСКА

F: УТИЛИЗАЦИЯ

ОСТОРОЖНО:
• Перед началом работы с амортизаторами
обязательно наденьте защитные очки для
предохранения глаз от газа, масла и метал-
лических опилок.
• Не разбирайте амортизатор и не помещай-
те его в огонь.
• При утилизации амортизаторов, запол-
ненных газом, просверлите в них отверстия.
1) Положите амортизатор на ровной горизон-
тальной поверхности, так чтобы шток поршня
был полностью выдвинут.
2) Просверлите в предусмотренном месте от-
верстие глубиной 30 мм (1,18 дюйма) сверлом
диаметром 2 — 3 мм (0,08 — 0,12 дюйма).

(1) 40 мм (1,57 дюйма)

(1)

RS-00135

RS-15

Передняя поперечная тяга

ЗАДНЯЯ ПОДВЕСКА

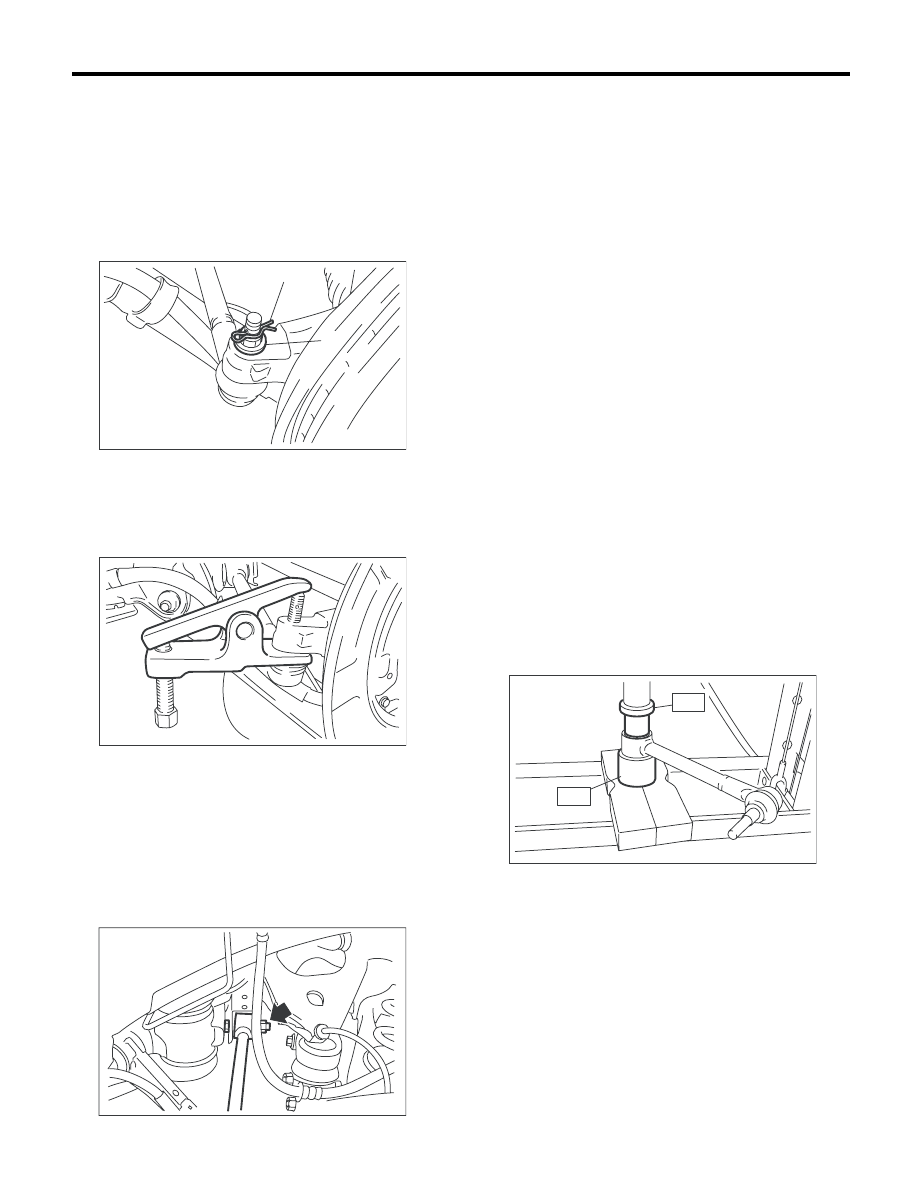

7. Передняя поперечная тяга

A: СНЯТИЕ

1) Поднимите автомобиль на подъемнике и
снимите задние колеса.
2) Снимите заднюю продольную тягу.
<См. RS-10, СНЯТИЕ, Задняя продольная тя-
га.>
3) Снимите пружинный шплинт и гайку.

4) С помощью съемника, снимите шаровой
шарнир.

5) Процарапайте отметки для совмещения на
регулировочном болте передней поперечной
тяги и на заднем подрамнике.
6) Отверните регулировочный болт, затем сни-
мите переднюю поперечную тягу.

ОСТОРОЖНО:
При откручивании регулировочного болта
обязательно удерживайте головку болта на
месте и откручивайте гайку.

B: УСТАНОВКА

ПРИМЕЧАНИЕ:
• Обязательно установите новую самоконтря-
щуюся гайку.
• Всегда затягивайте втулки при полном кон-
такте колес с грунтом и при полной снаряжен-
ной массе автомобиля.
1) Установка производится в порядке, обрат-
ном порядку снятия.

Момент затяжки:

Передняя поперечная тяга к подрамнику

100 Нм (10,2 кгс-м, 73,8 фунт-сила-фут)

Передняя поперечная тяга к основанию
задней ступицы.

60 Нм (6,1 кгс-м, 44 фунт-сила-фут)

2) Проверьте углы установки колес и отрегули-
руйте при необходимости.

C: ПРОВЕРКА

Визуально проверьте переднюю поперечную
тягу на предмет повреждений и деформации.

D: РАЗБОРКА

Выпрессуйте втулку с помощью специальных
инструментов A и B.
ST-A

20099AE000

ПРИСПОСОБЛЕНИЕ
ДЛЯ СНЯТИЯ И УСТА-
НОВКИ

ST-B

20099AE000

ПРИСПОСОБЛЕНИЕ
ДЛЯ СНЯТИЯ И УСТА-
НОВКИ

E: СБОРКА

Запрессуйте втулку при помощи специальных
инструментов A и B.
ST-A

20099AE000

ПРИСПОСОБЛЕНИЕ
ДЛЯ СНЯТИЯ И УСТА-
НОВКИ

ST-B

20099AE000

ПРИСПОСОБЛЕНИЕ
ДЛЯ СНЯТИЯ И УСТА-
НОВКИ

ОСТОРОЖНО:
Убедитесь, что нажимаете на втулку в пря-
мом направлении.

(1) Пружинный шплинт

(2) Гайка

(2)

(1)

RS-00189

RS-00190

RS-00262

ST-A

ST-B

RS-00192
