Subaru Impreza (2008 год). Руководство - часть 427
5MT-48
Переключатели и жгут проводов
МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ
7. Переключатели и жгут
проводов

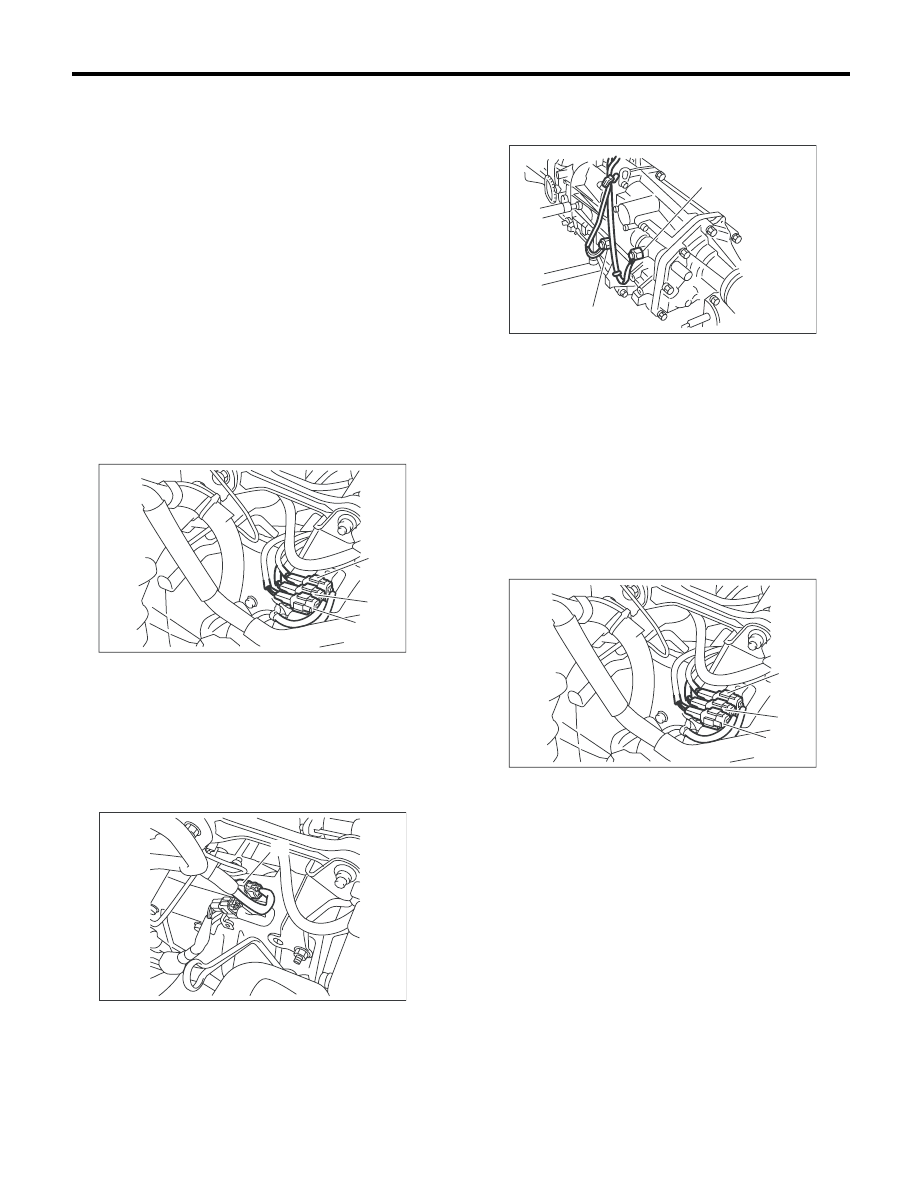

A: СНЯТИЕ
1. ВЫКЛЮЧАТЕЛЬ ФОНАРЕЙ ЗАДНЕГО
ХОДА И ДАТЧИК НЕЙТРАЛЬНОЙ
ПЕРЕДАЧИ
1) Отсоедините провод массы от аккумулятора.
2) Снимите воздухозаборную камеру и впуск-
ной короб. (Модели без турбонаддува) <См.
IN(H4DO 1.5)-7, СНЯТИЕ, Воздухозаборная ка-
мера.>
3) Снимите промежуточный охладитель. (Мо-
дель с турбонаддувом) <См. IN(H4DOTC)-12,
СНЯТИЕ, Промежуточный охладитель.>
4) Отсоедините разъемы выключателя фона-
рей заднего хода и датчика нейтральной пере-
дачи.
• Модели без турбонаддува
• Модели с турбонаддувом
5) Поднимите автомобиль на подъемнике.
6) Снимите выключатель фонарей заднего хо-
да и датчик нейтральной передачи вместе со
жгутом проводов.
2. ПЕРЕКЛЮЧАТЕЛЬ ПОВЫШЕННОЙ-
ПОНИЖЕННОЙ ПЕРЕДАЧ
(ДВУХДИАПАЗОННАЯ МОДЕЛЬ)
1) Отсоедините провод массы от аккумулятора.
2) Снимите воздухозаборную камеру и впуск-
ной короб. <См. IN(H4DO 1.5)-7, СНЯТИЕ, Воз-
духозаборная камера.>
3) Отсоедините разъемы переключателя по-
вышенной-пониженной передачи.
4) Снимите кабель переключателя повышенной-
пониженной передач с хомута.

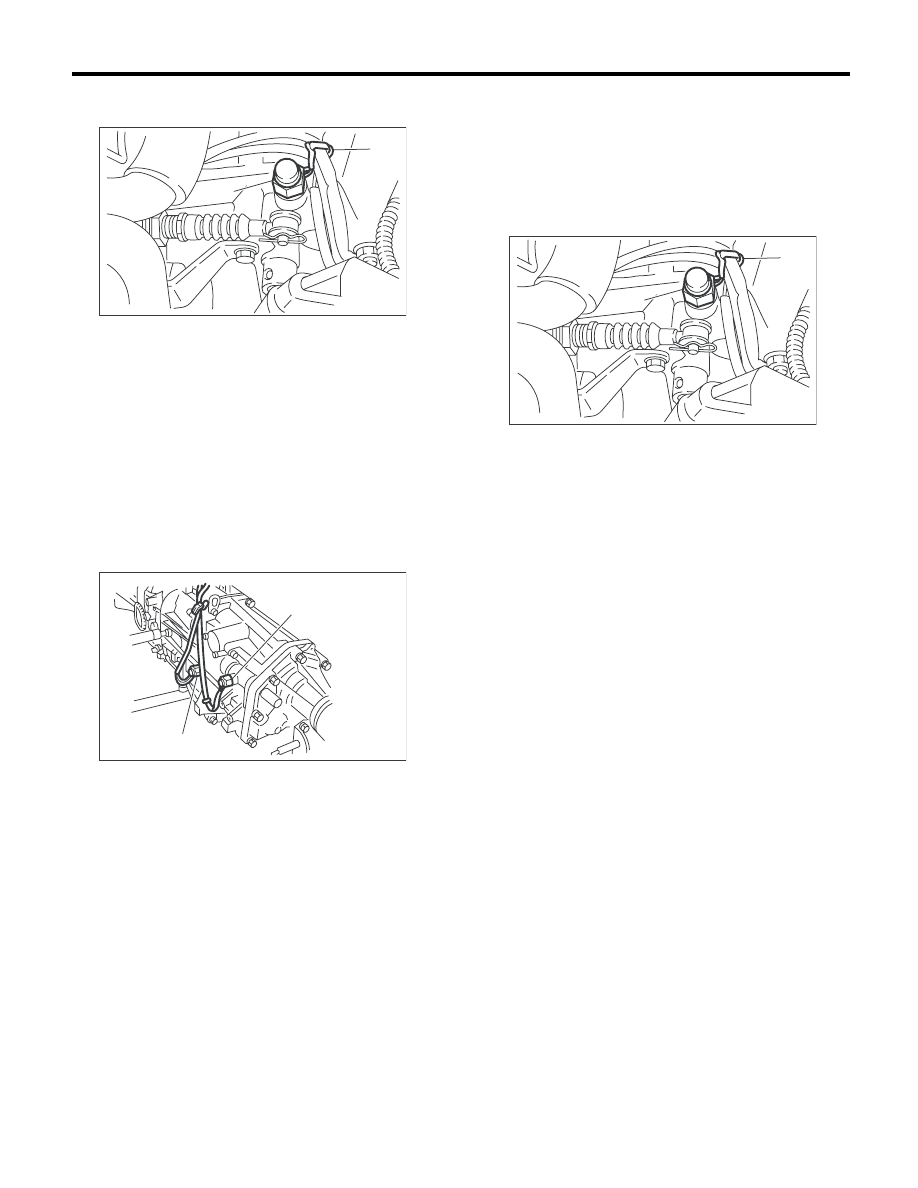

(A) Разъем датчика нейтральной передачи (Ко-
ричневого цвета)
(B) Разъем выключателя фонарей заднего хода
(Серый)
(C) Разъем переключателя повышенной-пони-
женной передач (Черного цвета)
(A) Разъем датчика нейтральной передачи и
выключателя фонарей заднего хода
MT-01677
(A)
(B)
(B)
(C)
MT-01659
(A)
(A) Датчик нейтральной передачи
(B) Выключатель фонарей заднего хода
(A) Разъем датчика нейтральной передачи (Коричневого
цвета)
(B) Разъем выключателя фонарей заднего хода (Серый)
(C) Разъем переключателя повышенной-пониженной
передач (Черного цвета)
MT-00106
(A)
(B)
MT-01677
(A)
(B)
(B)
(C)
