5MT-24

Общие сведения

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

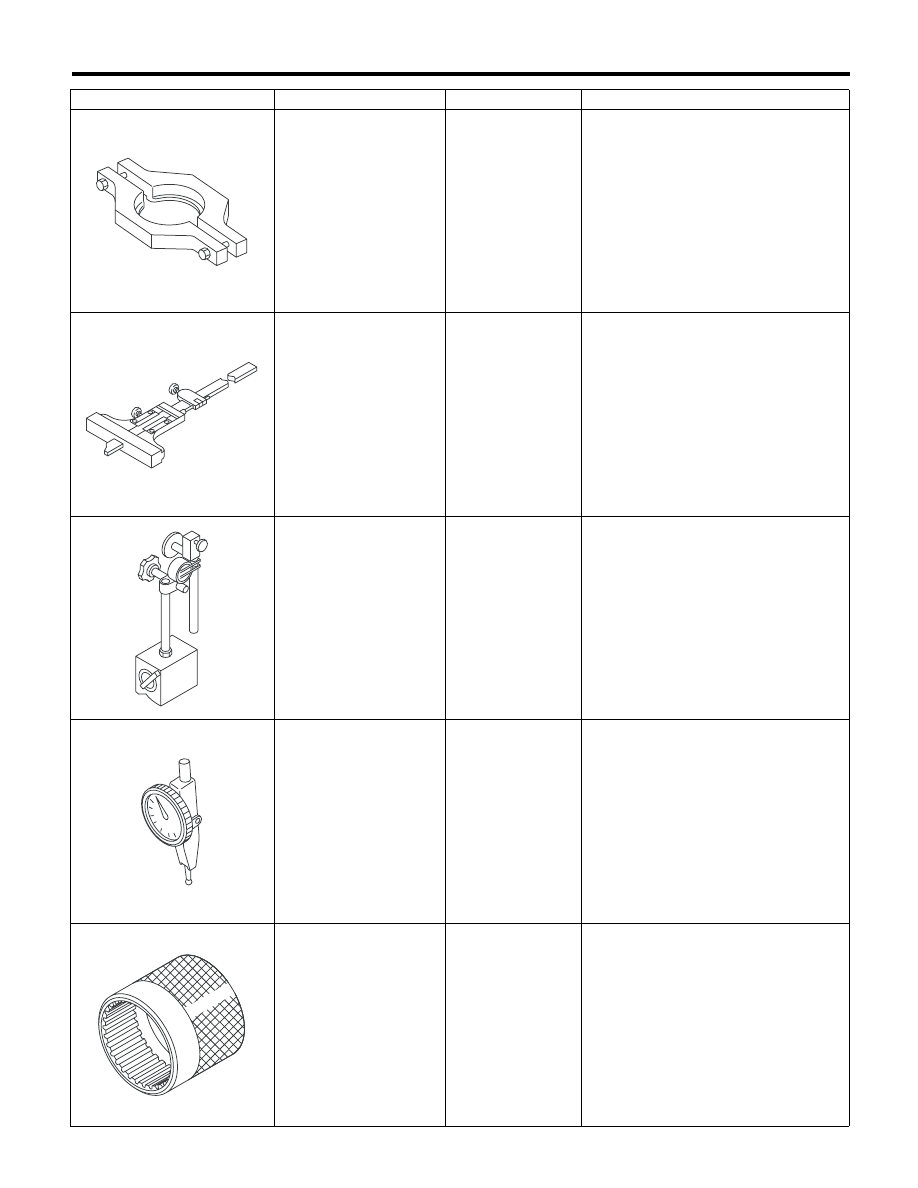

498077300

СЪЕМНИК ПОД-
ШИПНИКА МЕЖО-
СЕВОГО ДИФФЕ-
РЕНЦИАЛА

Используется для снятия шарикопод-
шипника крышки межосевого диффе-
ренциала.

498147001

ГЛУБИНОМЕР

Используется для регулировки осевого
люфта первичного вала.

498247001

МАГНИТНАЯ ПОД-
СТАВКА

• Используется для измерения зазора
между боковой шестерней и сателли-
том, а также зазора гипоидной переда-
чи.
• Используется вместе с ЦИФЕРБЛАТ-
НЫМ ИНДИКАТОРОМ (498247100).

498247100

ЦИФЕРБЛАТНЫЙ
ИНДИКАТОР

• Используется для измерения зазора
между боковой шестерней и сателли-
том, а также зазора гипоидной переда-
чи.
• Используется вместе с МАГНИТНОЙ
ПОДСТАВКОЙ (498247001).

498427100

СТОПОР

Используется для закрепления узла ва-
ла ведущей шестерни и узла ведомой
шестерни при отворачивании стопорной
гайки узла вала ведущей шестерни.

ВНЕШНИЙ ВИД

НОМЕР ИНСТРУМЕНТА

ОПИСАНИЕ

КОММЕНТАРИИ

ST-498077300

ST-498147001

ST-498247001

ST-498247100

ST-498427100

5MT-25

Общие сведения

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

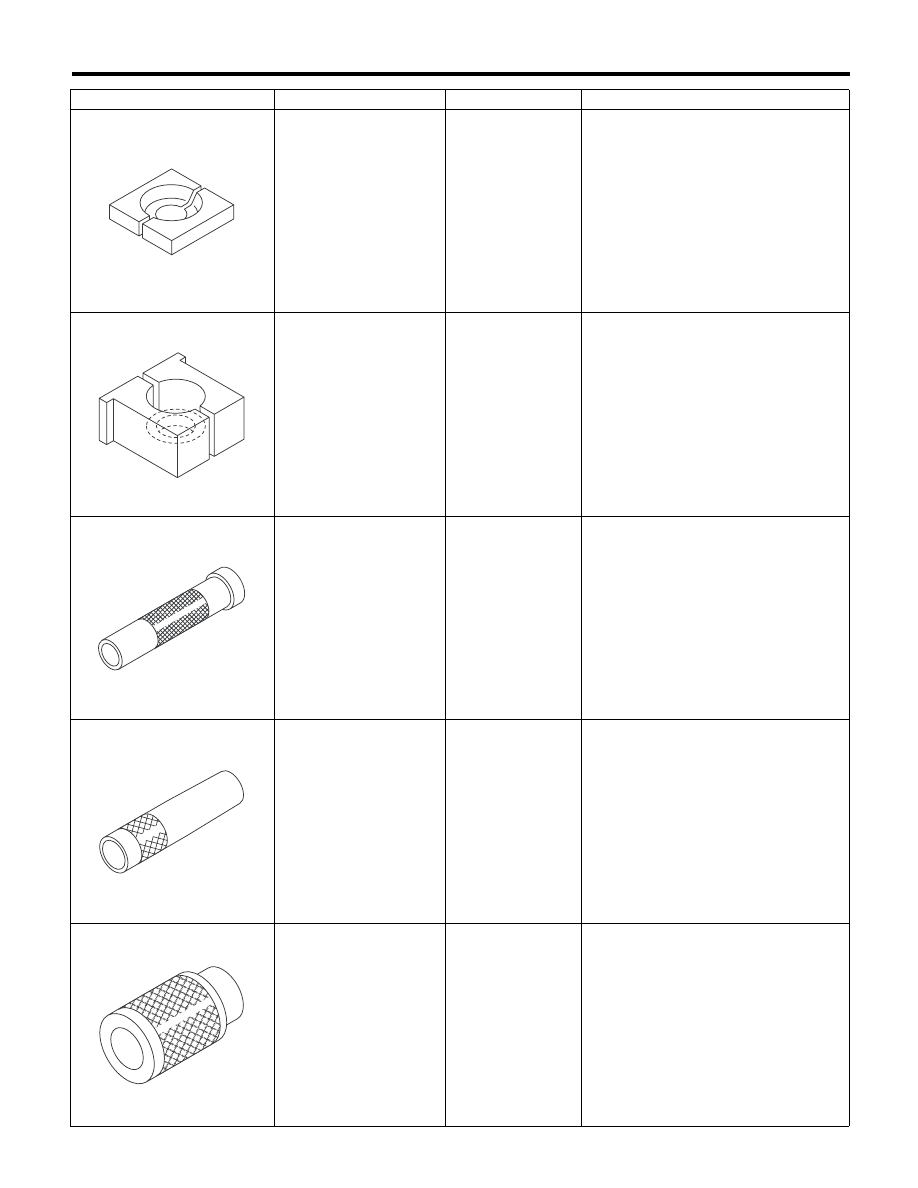

498517000

ПРИСПОСОБЛЕ-
НИЕ ДЛЯ ЗАМЕНЫ

• Используется для снятия упорного
диска ведущей шестерни и обоймы ро-
ликового подшипника.
• Для модели.

498937000

ДЕРЖАТЕЛЬ
ТРАНСМИССИИ

Используется для снятия и установки
стопорной гайки первичного вала транс-
миссии.

499277100

ПРИСПОСОБЛЕ-
НИЕ ДЛЯ УСТА-
НОВКИ ВТУЛКИ 1-
2

• Используется для установки упорного
диска ведомой шестерни 1-й передачи и
втулки ведомой шестерни 1-й–2-й пере-
дачи.
• Используется для установки внешней
обоймы роликового подшипника на кор-
пус дифференциала.

499277200

ПРИСПОСОБЛЕ-
НИЕ ДЛЯ УСТА-
НОВКИ

Используется для прессовой посадки
ведомой шестерни 2-й передачи, роли-
ковых подшипников и ведомой шестер-
ни 5-й передачи на ведомый вал.

499757002

ПРИСПОСОБЛЕ-
НИЕ ДЛЯ УСТА-
НОВКИ

• Используется для установки пружин-
ного стопорного кольца (ВНЕШНЕГО 25)
и шарикоподшипника (25

×

 26

×

 17).

• Используется для установки конуса
подшипника ведомой шестерни разда-
точной коробки (основная сторона уд-
линителя).

ВНЕШНИЙ ВИД

НОМЕР ИНСТРУМЕНТА

ОПИСАНИЕ

КОММЕНТАРИИ

ST-498517000

ST-498937000

ST-499277100

ST-499277200

ST-499757002

5MT-26

Общие сведения

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

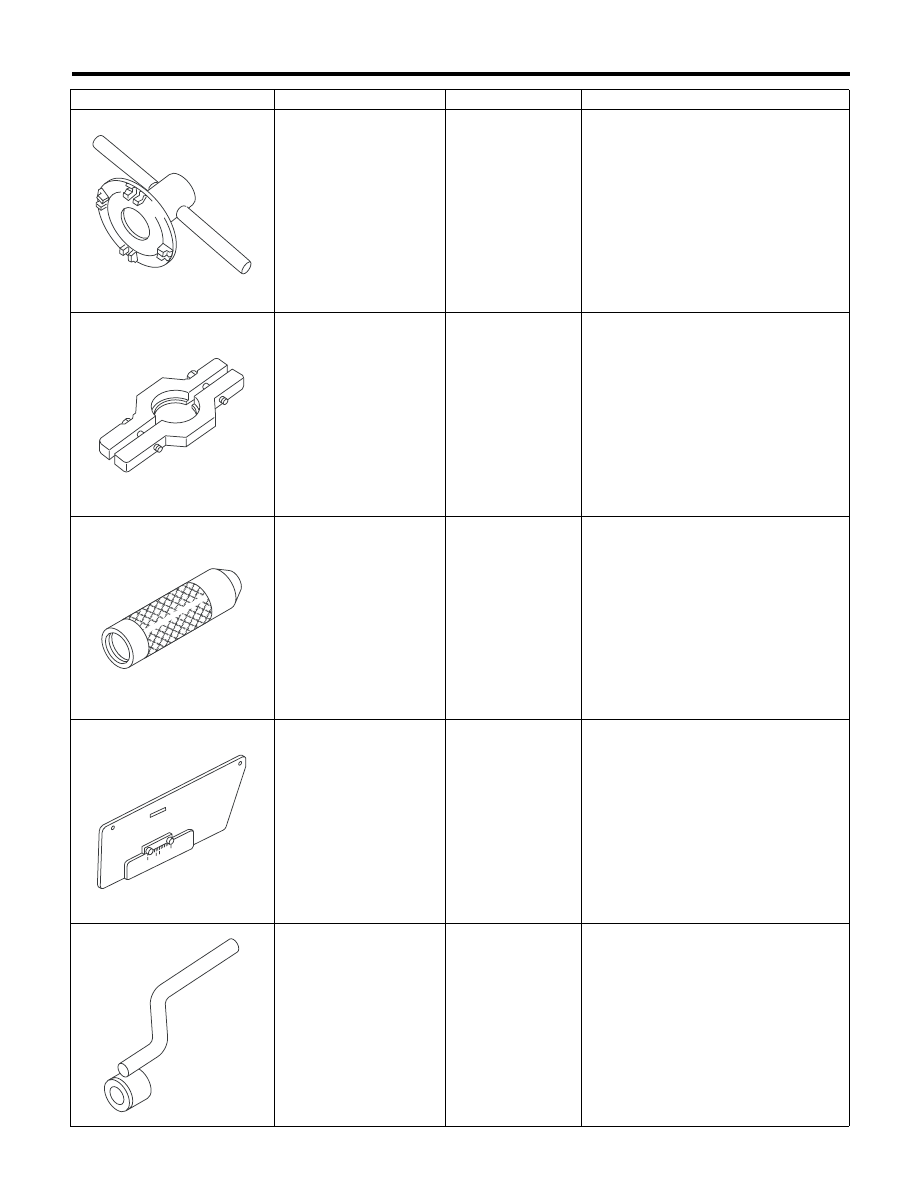

18630AA010

ДЕРЖАТЕЛЬ КОМ-
ПЛЕКТА КЛЮЧА

• Используется для снятия и установки
бокового держателя дифференциала.
• Также может использоваться УЗЕЛ
КЛЮЧА (499787000).

499857000

СЪЕМНИК ВЕДО-
МОЙ ШЕСТЕРНИ
5-Й ПЕРЕДАЧИ

Используется для снятия ведомой шес-
терни 5-й передачи.

499877000

ПРИСПОСОБЛЕ-
НИЕ ДЛЯ УСТА-
НОВКИ ОБОЙМЫ
4-5

• Используется для установки обоймы
игольчатого подшипника 4-й передачи и
шарикоподшипника на первичный вал
трансмиссии.
• Используется со СЪЕМНИКОМ
(899714110).

499917500

УЗЕЛ ШАБЛОНА
ВЕДУЩЕЙ ШЕС-
ТЕРНИ

Используется для подбора регулиро-
вочной шайбы ведущей шестерни.

499927100

РУКОЯТКА

Используется для подгонки первичного
вала трансмиссии.

ВНЕШНИЙ ВИД

НОМЕР ИНСТРУМЕНТА

ОПИСАНИЕ

КОММЕНТАРИИ

ST18630AA010

ST-499857000

ST-499877000

ST-499917500

ST-499927100

5MT-27

Общие сведения

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

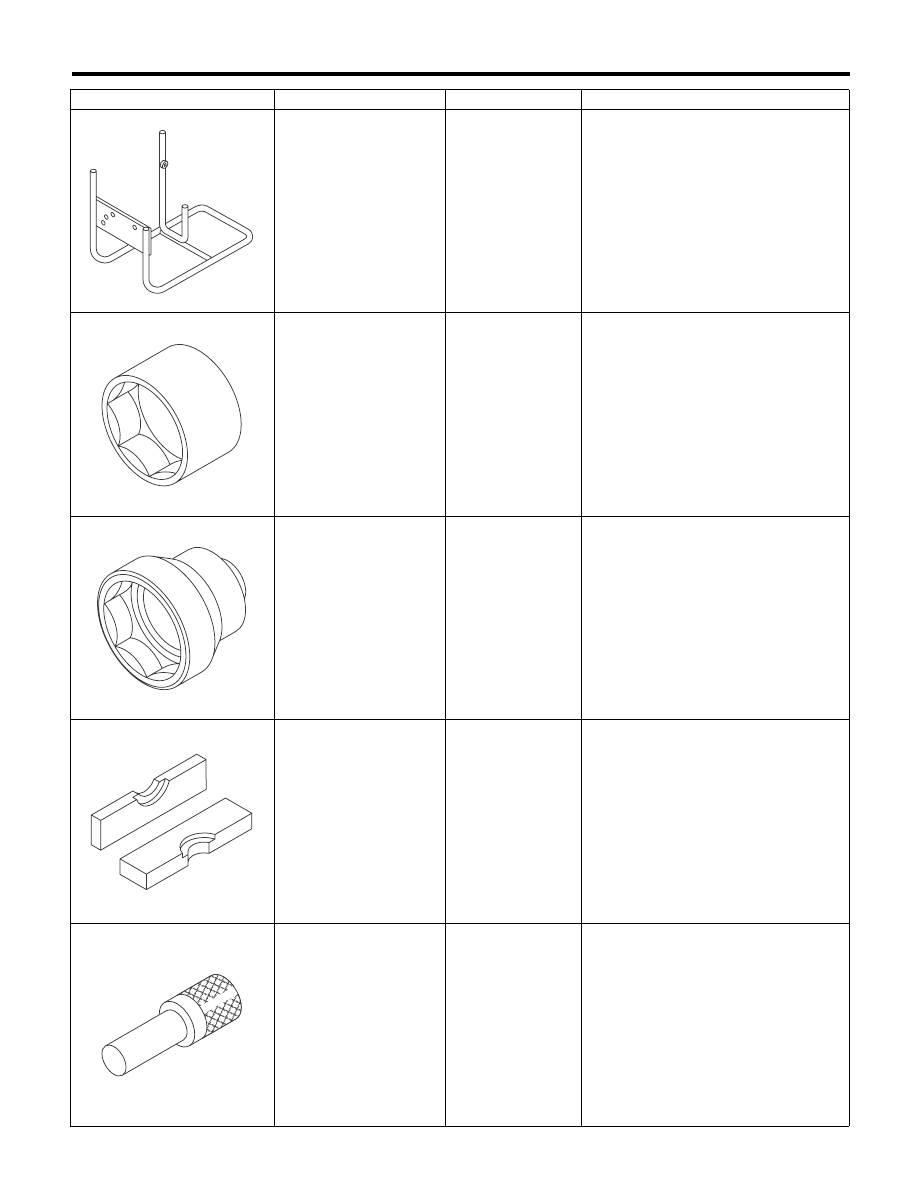

499937100

ОПОРА ТРАНС-
МИССИИ

Опора используется для разборки и
сборки трансмиссии.

499987003

ТОРЦОВЫЙ КЛЮЧ
(35)

Используется для снятия и установки
контргайки ведомой шестерни и контр-
гайки первичного вала.

499987300

ТОРЦОВЫЙ КЛЮЧ
(50)

Используется для снятия и установки
стопорной гайки узла ведомой шестер-
ни.

899714110

СЪЕМНИК

Используется для фиксации первичного
вала трансмиссии, ведущей шестерни и
заднего ведущего вала.

899864100

СЪЕМНИК

Используется для снятия деталей на
первичном вале трансмиссии и ведущей
шестерни.

ВНЕШНИЙ ВИД

НОМЕР ИНСТРУМЕНТА

ОПИСАНИЕ

КОММЕНТАРИИ

ST-499937100

ST-499987003

ST-499987300

ST-899714110

ST-899864100
