4AT(diag)-52

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

H: КДН P0731 НЕПРАВИЛЬНОЕ ПЕРЕДАТОЧНОЕ ЧИСЛО 1-Й ПЕРЕДАЧИ

ПРИМЕЧАНИЕ:
Для получения информации о процедуре диагностики см. КДН P0736. <См. 4AT(diag)-53, КДН P0736
НЕПРАВИЛЬНОЕ ПЕРЕДАТОЧНОЕ ЧИСЛО ПЕРЕДАЧИ ЗАДНЕГО ХОДА, Процедура диагностики с
использованием кодов диагностики неисправностей (КДН).>

I:

КДН P0732 НЕПРАВИЛЬНОЕ ПЕРЕДАТОЧНОЕ ЧИСЛО 2-Й ПЕРЕДАЧИ

ПРИМЕЧАНИЕ:
Для получения информации о процедуре диагностики см. КДН P0736. <См. 4AT(diag)-53, КДН P0736
НЕПРАВИЛЬНОЕ ПЕРЕДАТОЧНОЕ ЧИСЛО ПЕРЕДАЧИ ЗАДНЕГО ХОДА, Процедура диагностики с
использованием кодов диагностики неисправностей (КДН).>

J: КДН P0733 НЕПРАВИЛЬНОЕ ПЕРЕДАТОЧНОЕ ЧИСЛО 3-Й ПЕРЕДАЧИ

ПРИМЕЧАНИЕ:
Для получения информации о процедуре диагностики см. КДН P0736. <См. 4AT(diag)-53, КДН P0736
НЕПРАВИЛЬНОЕ ПЕРЕДАТОЧНОЕ ЧИСЛО ПЕРЕДАЧИ ЗАДНЕГО ХОДА, Процедура диагностики с
использованием кодов диагностики неисправностей (КДН).>

K: КДН P0734 НЕПРАВИЛЬНОЕ ПЕРЕДАТОЧНОЕ ЧИСЛО 4-Й ПЕРЕДАЧИ

ПРИМЕЧАНИЕ:
Для получения информации о процедуре диагностики см. КДН P0736. <См. 4AT(diag)-53, КДН P0736
НЕПРАВИЛЬНОЕ ПЕРЕДАТОЧНОЕ ЧИСЛО ПЕРЕДАЧИ ЗАДНЕГО ХОДА, Процедура диагностики с
использованием кодов диагностики неисправностей (КДН).>

4AT(diag)-53

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

L: КДН P0736 НЕПРАВИЛЬНОЕ ПЕРЕДАТОЧНОЕ ЧИСЛО ПЕРЕДАЧИ

ЗАДНЕГО ХОДА

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Неисправность датчика автомобиля, датчика частоты вращения турбины гидротрансформатора
или управляющего клапана
ПРИЗНАК НЕИСПРАВНОСТИ:
• Точка переключения слишком высокая или слишком низкая.
• Сильный рывок при переключении передач
• Эффект торможения в крутом повороте.
• Не включается задняя передача.
• Положение передач удерживается функцией отказоустойчивости.

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ДАТЧИКА ПОЛОЖЕНИЯ ПЕДАЛИ
АКСЕЛЕРАТОРА.
1) Подсоедините Subaru Select Monitor к разъему
канала передачи данных.
2) Переведите выключатель зажигания в поло-
жение ON.
3) Считайте данные по пункту “Accel. opening
Angle” (Угол открытия акселератора) с дисплея
Subaru Select Monitor.

При перемещении дроссель-
ной заслонки от полностью
закрытого до полностью от-
крытого положения показа-
ния датчика положения пе-
дали акселератора плавно
меняются с 0% до 100%?

Переходите к ша-
гу 2.

Проверьте цепь
датчика положе-
ния педали аксе-
лератора.

2

ПРОВЕРКА ПЕРЕДНЕГО ДАТЧИКА СКОРОСТИ
АВТОМОБИЛЯ.
1) Поднимите автомобиль на подъемнике.
2) Запустите двигатель.
3) Переведите рычаг селектора в диапазон “D” и
медленно повышайте скорость автомобиля.

ПРИМЕЧАНИЕ:
Разница скоростей переднего и заднего колес
вызывает срабатывание предупреждающей лам-
пы системы ABS или VDC, однако это не означает
какой-либо неисправности. В случае включения
предупреждающей лампы, очистите память сис-
тем ABS и VDC в системе бортовой самодиагнос-
тики после завершения диагностики системы уп-
равления AT. <См. ABS(diag)-24, Режим очистки
памяти.> <См. VDC(diag)-27, Режим очистки па-
мяти.>

Скорость автомобиля на мо-
ниторе Subaru Select Monitor
точно совпадает со скоро-
стью автомобиля, отобража-
емой на комбинации прибо-
ров?

Переходите к ша-
гу 3.

Проверьте цепь
переднего датчи-
ка скорости авто-
мобиля.

3

ПРОВЕРКА ДАТЧИКА ЧАСТОТЫ ВРАЩЕНИЯ
ТУРБИНЫ ГИДРОТРАНСФОРМАТОРА.
1) Переведите рычаг селектора в положение “P”
или “N”.
2) Запустите двигатель на холостых оборотах.

Показания датчика частоты
вращения турбины гидро-
трансформатора, отобража-
емые на Subaru Select
Monitor, точно соответству-
ют показаниям тахометра на
комбинации приборов?

Имеется неис-
правность в TCM,
плохой контакт
разъема TCM или
механическая не-
исправность уз-
ла трансмиссии.

Проверьте цепь
датчика частоты
вращения турби-
ны гидротранс-
форматора.

4AT(diag)-54

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

M: КДН P0741 ХАРАКТЕРИСТИКИ ЦЕПИ МУФТЫ

ГИДРОТРАНСФОРМАТОРА ИЛИ ЗАЕДАНИЕ МУФТЫ

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
• Неисправна муфта блокировки
• Залипание клапана
ПРИЗНАК НЕИСПРАВНОСТИ:
Блокировка не происходит.

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ЦЕПИ ЭЛЕКТРОМАГНИТНОГО КЛА-
ПАНА БЛОКИРОВКИ.
Порядок диагностики – согласно процедуре для
КДН P0743.

Имеются какие-либо неис-
правности?

Отремонтируйте
или замените
цепь электромаг-
нитного клапана
блокировки.

Переходите к ша-
гу 2.

2

ПРОВЕРКА ЦЕПИ ВЫКЛЮЧАТЕЛЯ БЛОКИРА-
ТОРА.
Проведите диагностику в соответствии с проце-
дурой диагностики для КДН P0705.

Имеются какие-либо неис-
правности?

Отремонтируйте
или замените
цепь выключате-
ля блокиратора

Переходите к ша-
гу 3.

3

ПРОВЕРКА ЦЕПИ ВЫКЛЮЧАТЕЛЯ СТОП-СИГ-
НАЛОВ.
Порядок диагностики – согласно процедурам для
КДН P0719 и P0724.

Имеются какие-либо неис-
правности?

Отремонтируйте
или замените
цепь выключате-
ля стоп-сигналов.

Переходите к ша-
гу 4.

4

ПРОВЕРКА ЦЕПИ ДАТЧИКА ТЕМПЕРАТУРЫ
ATF.
Порядок диагностики – согласно процедуре для
КДН P0712 и P0713.

Имеются какие-либо неис-
правности?

Отремонтируйте
или замените
цепь датчика
температуры
ATF.

Переходите к ша-
гу 5.

5

ПРОВЕРКА ДАТЧИКА ПОЛОЖЕНИЯ ПЕДАЛИ
АКСЕЛЕРАТОРА.
1) Подсоедините Subaru Select Monitor к разъему
канала передачи данных.
2) Переведите выключатель зажигания в поло-
жение ON.
3) Считайте данные по пункту “Accel. opening
Angle” (Угол открытия акселератора) с дисплея
Subaru Select Monitor.

При перемещении дроссель-
ной заслонки от полностью
закрытого до полностью от-
крытого положения показа-
ния датчика положения пе-
дали акселератора плавно
меняются с 0% до 100%?

Переходите к ша-
гу 6.

Проверьте цепь
датчика положе-
ния педали аксе-
лератора.

6

ПРОВЕРКА ДАТЧИКА ЧАСТОТЫ ВРАЩЕНИЯ
ТУРБИНЫ ГИДРОТРАНСФОРМАТОРА.
1) Переведите рычаг селектора в положение “P”
или “N”.
2) Запустите двигатель на холостых оборотах.

Показания частоты враще-
ния турбины гидротрансфор-
матора на Subaru Select
Monitor всегда соответству-
ют показаниям тахометра?

Переходите к ша-
гу 7.

Проверьте цепь
датчика частоты
вращения турби-
ны гидротранс-
форматора.

7

ПРОВЕРКА СИГНАЛА СКОРОСТИ ВРАЩЕНИЯ
ДВИГАТЕЛЯ.
Запустите двигатель на холостых оборотах.

Показания скорости враще-
ния двигателя на Subaru
Select Monitor всегда соот-
ветствуют показаниям тахо-
метра?

Имеется механи-
ческая неисправ-
ность узла транс-
миссии.

Проверьте цепь
сигнала скорости
вращения двига-
теля.

4AT(diag)-55

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

N: КДН P0743 ЭЛЕКТРИЧЕСКАЯ ЦЕПЬ МУФТЫ ГИДРОТРАНСФОРМАТОРА

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Разрыв или короткое замыкание в цепи выходных сигналов электромагнитного клапана блокировки.
ПРИЗНАК НЕИСПРАВНОСТИ:
Блокировка не происходит. (После прогрева двигателя)

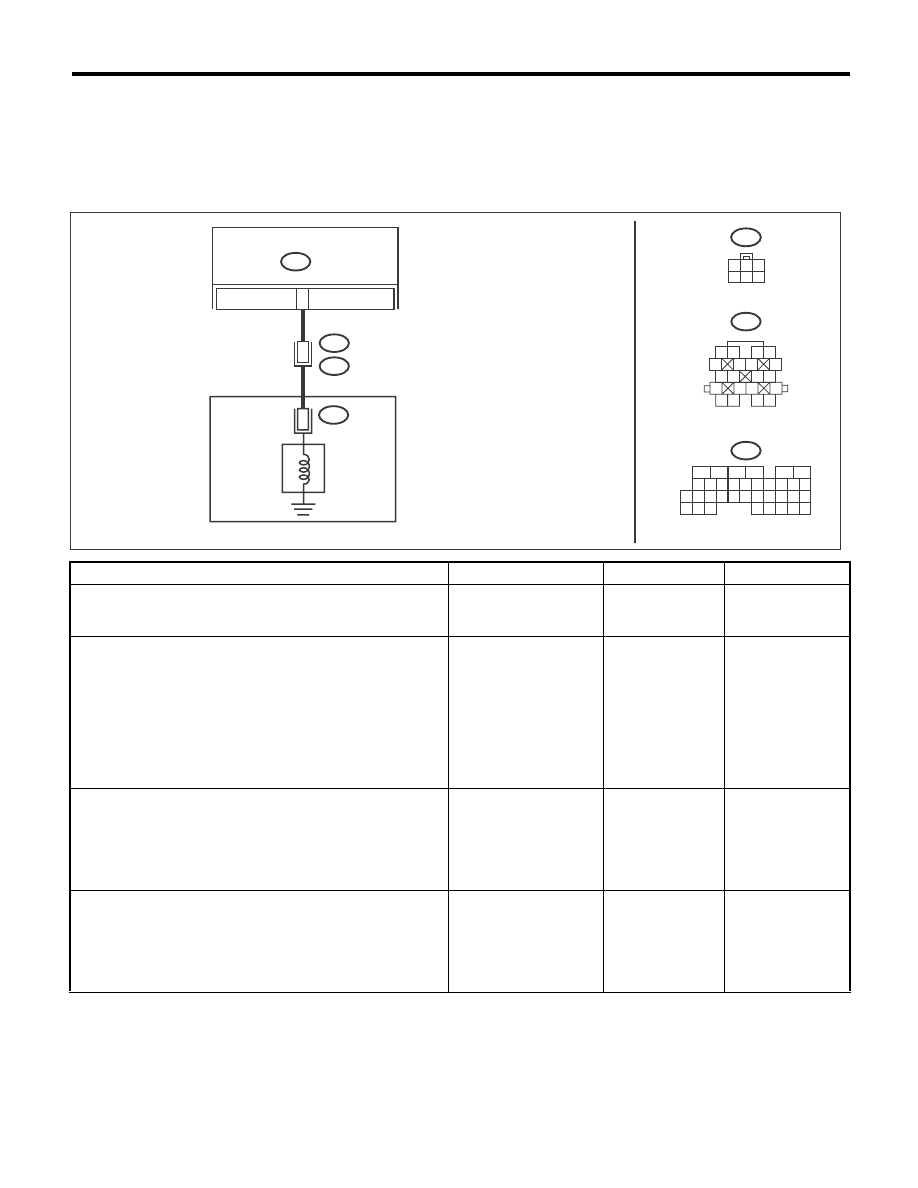

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА КДН.

Отображаются ли КДН,
помимо P0743?

Проведите диа-
гностику в соот-
ветствии с КДН.

Переходите к ша-
гу 2.

2

ПРОВЕРКА РАЗЪЕМА ЖГУТА ПРОВОДОВ МЕЖДУ
TCM И ТРАНСМИССИЕЙ.
1) Переведите выключатель зажигания в положение
OFF.
2) Отсоедините разъемы от TCM и трансмиссии.
3) Измерьте сопротивление жгута проводов между
разъемом TCM и разъемом трансмиссии.

Разъемы и клеммы

(B55) № 6 — (B11) № 12:

Составляет ли величи-
на сопротивления ме-
нее 1 Ом?

Переходите к ша-
гу 3.

Устраните разрыв
цепи в жгуте про-
водов между TCM
и разъемом транс-
миссии.

3

ПРОВЕРКА РАЗЪЕМА ЖГУТА ПРОВОДОВ МЕЖДУ
TCM И ТРАНСМИССИЕЙ.
Измерьте сопротивление в жгуте проводов между
разъемом TCM и массой кузова.

Разъемы и клеммы

(B55) № 6 — Масса кузова:

Составляет ли величи-
на сопротивления
1 МОм  или более?

Переходите к ша-
гу 4.

Устраните корот-
кое замыкание в
жгуте проводов
между TCM и
разъемом транс-
миссии.

4

ПРОВЕРКА ЭЛЕКТРОМАГНИТНОГО КЛАПАНА БЛО-
КИРОВКИ.
Измерьте сопротивление между клеммами ответной
части разъема трансмиссии.

Разъемы и клеммы

(T4) № 12 — № 20:

Находится ли величина
сопротивления в диапа-
зоне 2,0 — 6,0 Ом?

Переходите к ша-
гу 5.

Переходите к ша-
гу 8.

БЛОК УПРАВЛЯЮЩИХ  КЛАПАНОВ

СОЛЕНОИД
ЭЛЕКТРО-
МАГНИТНОГО
КЛАПАНА
БЛОКИРОВКИ

AT-04500

TCM

B11

1

2

3 4

5

6 7

8

9

13

14 15

20

19

17

16

10

11 12

18

6

B55

B11

AT 3

T4

12

4

B55

5

6

7 8

2

1

9

4

3

10

24

22 23

25

11 12 13 14 15

26 27

28

16

17 18 19 20 21

33 34

29

32

30

31

35

AT3

1

3

4 5 6

2
