4AT(diag)-40
Процедура диагностики с использованием кодов диагностики неисправностей (КДН)
АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)
4

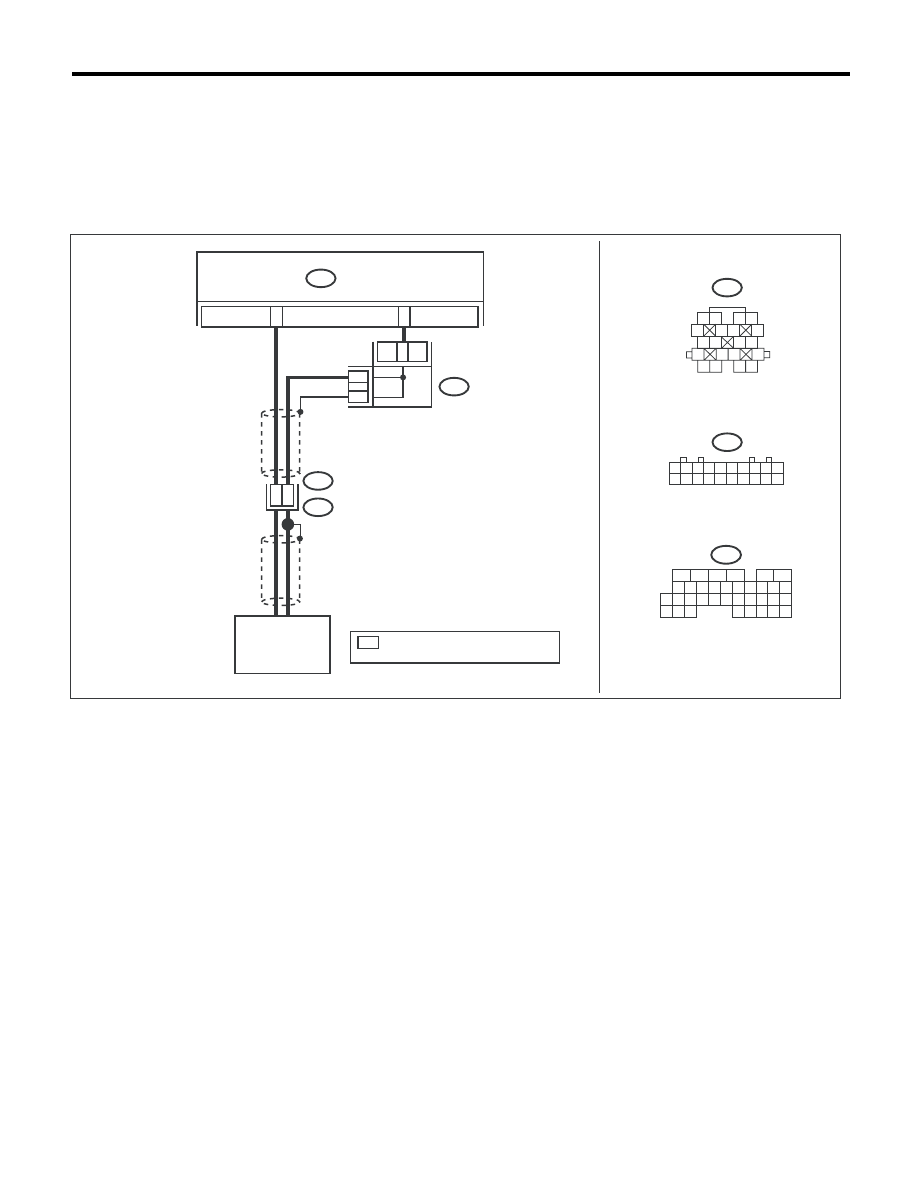

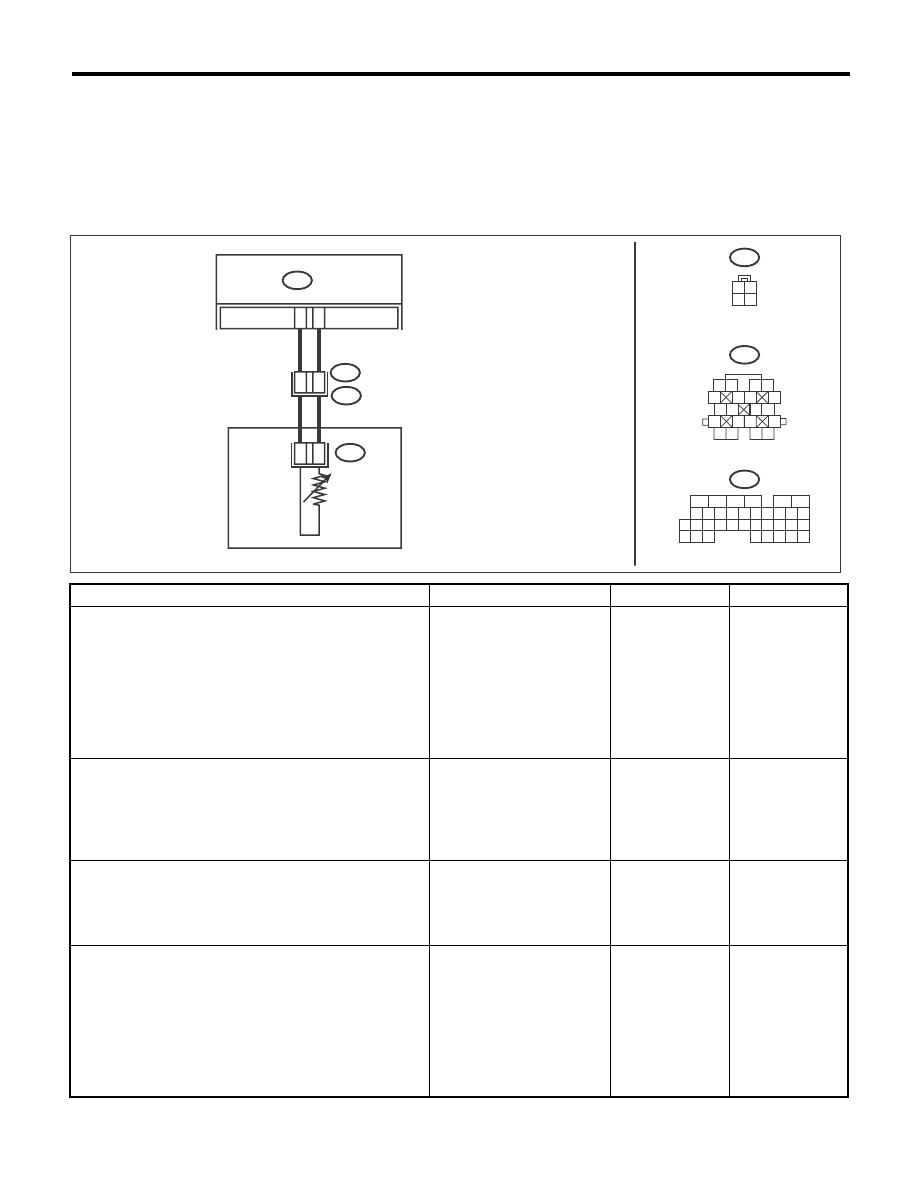

ПРОВЕРКА ДАТЧИКА ТЕМПЕРАТУРЫ ATF.
Измерьте сопротивление между клеммами разъема
трансмиссии.
Разъемы и клеммы
(T4) № 11 — № 15:
Увеличивается ли ве-
личина сопротивления,
если уменьшается тем-
пература ATF?
Переходите к ша-
гу 5.
Переходите к ша-
гу 7.
5
ПРОВЕРКА ВХОДНОГО СИГНАЛА TCM ПРИ ПОМО-
ЩИ SUBARU SELECT MONITOR.
1) Подсоедините разъем к трансмиссии.
2) Подсоедините Subaru Select Monitor к разъему ка-
нала передачи данных.
3) Переведите выключатель зажигания в положение
ON.
4) Считайте данные по пункту “ATF temperature” (Тем-
пература ATF) с дисплея Subaru Select Monitor.
Температура ATF пос-
тепенно снижается?
Цепь исправна.
Если предупреж-
дающая лампа
температуры ATF
мигает, отремон-
тируйте жгут про-
водов или разъем
между датчиком
температуры ATF
и трансмиссией.
Переходите к ша-
гу 6.
6
ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТОВ.
Нет ли плохого контак-
та в цепи датчика тем-
пературы ATF?
Устраните неис-
правность в кон-
такте.
Замените TCM.
<См. 4AT-66,
Блок управления
трансмиссией
(TCM).>
7
ПРОВЕРКА РАЗЪЕМА ЖГУТА ПРОВОДОВ МЕЖДУ
ТРАНСМИССИЕЙ И ДАТЧИКОМ ТЕМПЕРАТУРЫ ATF.
1) Переведите выключатель зажигания в положение
OFF.
2) Отсоедините разъем от трансмиссии.
3) Снимите разъем трансмиссии с кронштейна.
4) Поднимите автомобиль на подъемнике.
5) Слейте ATF.
ОСТОРОЖНО:
Не сливайте ATF, пока она не остынет.
6) Снимите поддон картера и отсоедините разъем от
управляющего клапана.
7) Измерьте сопротивление жгута проводов между
датчиком температуры ATF и разъемом трансмиссии.
Разъемы и клеммы
(T4) № 11 — (AT2) № 1:
Составляет ли величи-
на сопротивления ме-
нее 1 Ом?
Переходите к ша-
гу 8.
Устраните раз-
рыв в жгуте про-
водов между дат-
чиком температу-
ры ATF и
разъемом транс-
миссии.
8
ПРОВЕРКА РАЗЪЕМА ЖГУТА ПРОВОДОВ МЕЖДУ
ТРАНСМИССИЕЙ И ДАТЧИКОМ ТЕМПЕРАТУРЫ ATF.
Измерьте сопротивление жгута проводов между дат-
чиком температуры ATF и разъемом трансмиссии.
Разъемы и клеммы
(T4) № 15 — (AT2) № 3:
Составляет ли величи-
на сопротивления ме-
нее 1 Ом?
Переходите к ша-
гу 9.
Устраните раз-
рыв в жгуте про-
водов между дат-
чиком температу-
ры ATF и
разъемом транс-
миссии.
9
ПРОВЕРКА РАЗЪЕМА ЖГУТА ПРОВОДОВ МЕЖДУ
ТРАНСМИССИЕЙ И ДАТЧИКОМ ТЕМПЕРАТУРЫ ATF.
Измерьте сопротивление жгута проводов между разъ-
емом трансмиссии и массой трансмиссии.
Разъемы и клеммы
(T4) № 11 — Масса трансмиссии:
Составляет ли величи-
на сопротивления
1 МОм или более?
Переходите к ша-
гу 10.
Устраните корот-
кое замыкание в
жгуте проводов
между датчиком
температуры ATF
и разъемом
трансмиссии.
10 ПРОВЕРКА РАЗЪЕМА ЖГУТА ПРОВОДОВ МЕЖДУ
ТРАНСМИССИЕЙ И ДАТЧИКОМ ТЕМПЕРАТУРЫ ATF.
Измерьте сопротивление жгута проводов между разъ-
емом трансмиссии и массой трансмиссии.
Разъемы и клеммы
(T4) № 15 — Масса трансмиссии:
Составляет ли величи-
на сопротивления
1 МОм или более?
Замените корпус
управляющего
клапана. <См.
4AT-61, Корпус
управляющего
клапана.>
Устраните корот-
кое замыкание в
жгуте проводов
между датчиком
температуры ATF
и разъемом
трансмиссии.
Шаг
Проверка
Да
Нет
