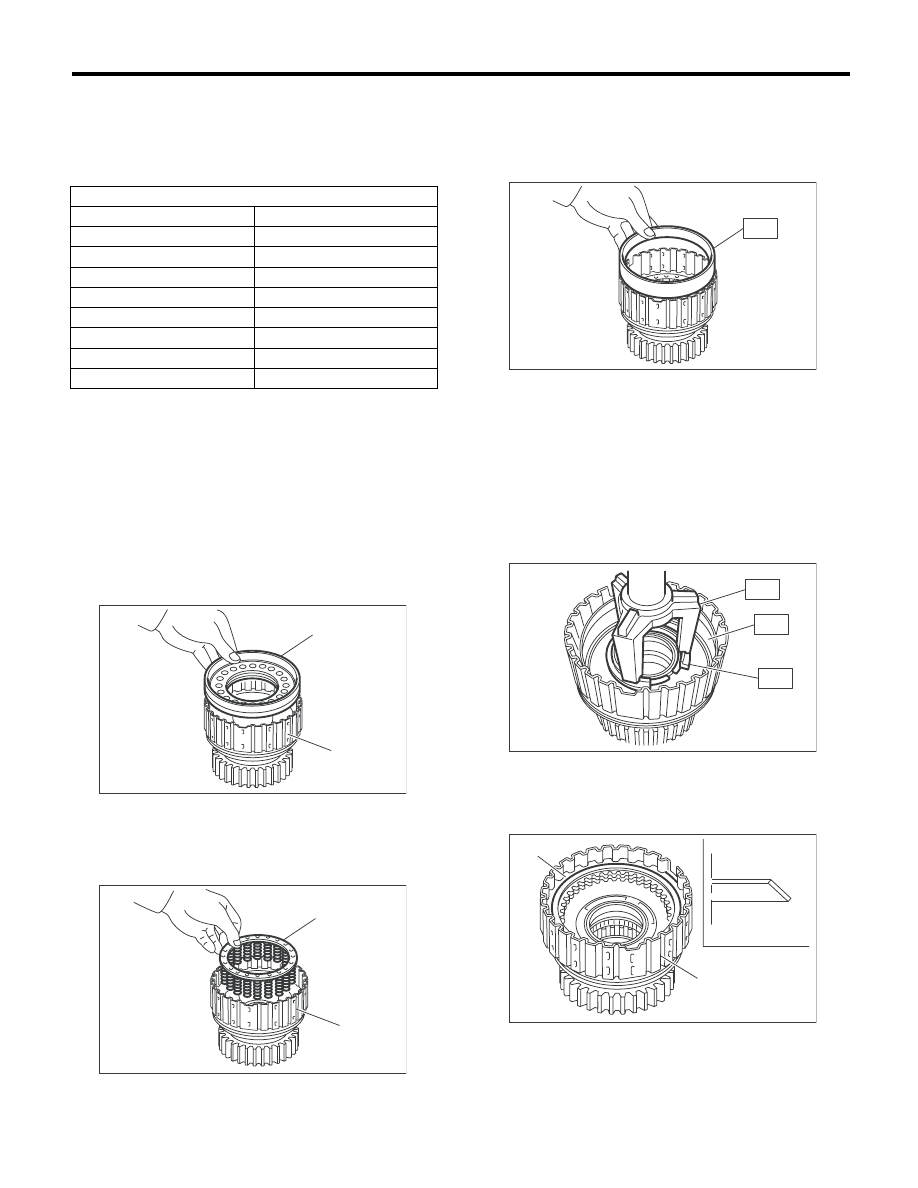

4AT-130

Основной корпус автоматической трансмиссии

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

Предельная толщина:

Модель 1.5 L DOHC

1,1 мм (0,043 дюйма)

Модель 2.0 L DOHC

1,6 мм (0,063 дюйма)

2. ПЛАНЕТАРНАЯ ПЕРЕДАЧА И МУФТА
НИЗШИХ ПЕРЕДАЧ

1) Нанесите ATF на кольцо с D-образным про-
филем и установите его на поршне муфты низ-
ших передач.
2) Установите поршень муфты низших передач
на барабан муфты низших передач.

ПРИМЕЧАНИЕ:
Следите за тем, чтобы не повредить кольцо с
D-образным профилем.

3) Установите пружинный держатель на пор-
шень муфты низших передач.

4) Установите специальный инструмент на сту-
пицу муфты высших передач.
СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ
498437100

НАПРАВЛЯЮЩАЯ ПОРШНЯ
МУФТЫ НИЗШИХ ПЕРЕДАЧ

5) При помощи специального инструмента ST1,
ST2 и ST3, установите крышку на поршень,
прижмите ее и установите пружинное стопор-
ное кольцо. При этом будьте осторожны, чтобы
не погнуть уплотнение крышки.
ST1

498627100

ОПОРА

ST2

398673600

ПРИСПОСОБЛЕНИЕ ДЛЯ
СЖАТИЯ

ST3

498437100

НАПРАВЛЯЮЩАЯ ПОРШНЯ
МУФТЫ НИЗШИХ ПЕРЕДАЧ

6) Установите тарельчатый диск, ведомый диск,
ведущий диск и стопорный диск, а затем закре-
пите их при помощи пружинного стопорного
кольца.

Стопорный диск

Номер детали

Толщина, мм (дюймов)

31567AA910

4,0 (0,157)

31567AA920

4,2 (0,165)

31567AA930

4,4 (0,173)

31567AA940

4,6 (0,181)

31567AA950

4,8 (0,189)

31567AA960

5,0 (0,197)

31567AA970

5,2 (0,205)

31567AA980

5,4 (0,213)

(A) Поршень муфты низших передач
(B) Ступица муфты низших передач

(A) Пружинный держатель
(B) Ступица муфты низших передач

AT-00269

(B)

(A)

AT-00270

(A)

(B)

(A) Пружинное стопорное кольцо
(B) Ступица муфты низших передач

(C) Тарельчатый диск
(D) Сторона поршня муфты низших передач

AT-00271

ST

AT-00272

ST2

ST3

ST1

AT-02221

(B)

(A)

(C)

(D)

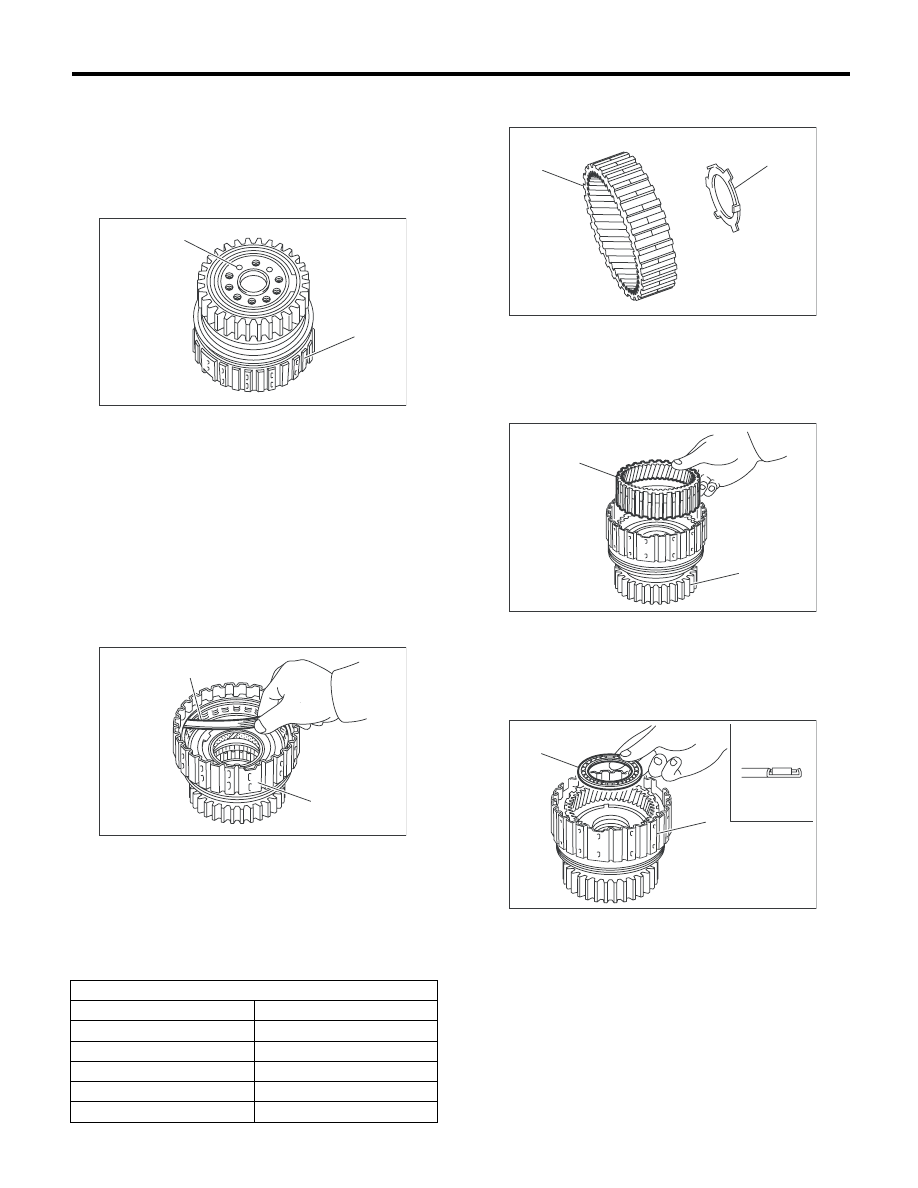

4AT-131

Основной корпус автоматической трансмиссии

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

7) Проверьте работу муфты низших передач.

(1) Снимите одностороннюю муфту.
<См. 4AT-113, СНЯТИЕ, Основной корпус
автоматической трансмиссии.>
(2) Установите внутреннюю обойму одно-
сторонней муфты, и подайте сжатый воздух
для проверки.

8) Проверьте зазор муфты низших передач.

(1) Установите регулировочные шайбы од-
ной толщины на обеих сторонах во избежа-
ние перекоса диска.
(2) Проверьте зазор стопорного диска и ра-
боту муфты низших передач.

Начальный стандарт:

0,7 — 1,1 мм (0,028 — 0,043 дюйма)

Предельная толщина:

1,6 мм (0,063 дюйма)

Если величина зазора превышает норма-
тивный предел, замените ведущий диск.
Подберите и отрегулируйте стопорный диск
так, чтобы зазор находился в пределах на-
чальных нормативных значений.

9) Установите шайбу на заднюю шестерню
внутреннего зацепления.

10) Установите заднюю шестерню внутреннего
зацепления.

11) Установите упорный игольчатый подшип-
ник в правильном направлении.

(A) Подайте сжатый воздух.
(B) Ступица муфты низших передач

(A) Щуп толщины
(B) Ступица муфты низших передач

Стопорный диск

Номер детали

Толщина, мм (дюймов)

31567AB050

3,8 (0,150)

31567AB060

4,0 (0,157)

31567AB070

4,2 (0,165)

31567AB080

4,4 (0,173)

31567AB090

4,6 (0,181)

AT-00274

(B)

(A)

AT-00283

(A)

(B)

(A) Задняя шестерня внутреннего зацепления

(B) Шайба

(A) Задняя шестерня внутреннего зацепления

(B) Ступица муфты низших передач

(A) Упорный игольчатый подшипник

(B) Ступица муфты низших передач

(C) Сторона заднего водила планетарной передачи

(D) Сторона ступицы муфты низших передач

AT-00275

(A)

(B)

AT-00276

(B)

(A)

AT-02222

(B)

(D)

(C)

(A)

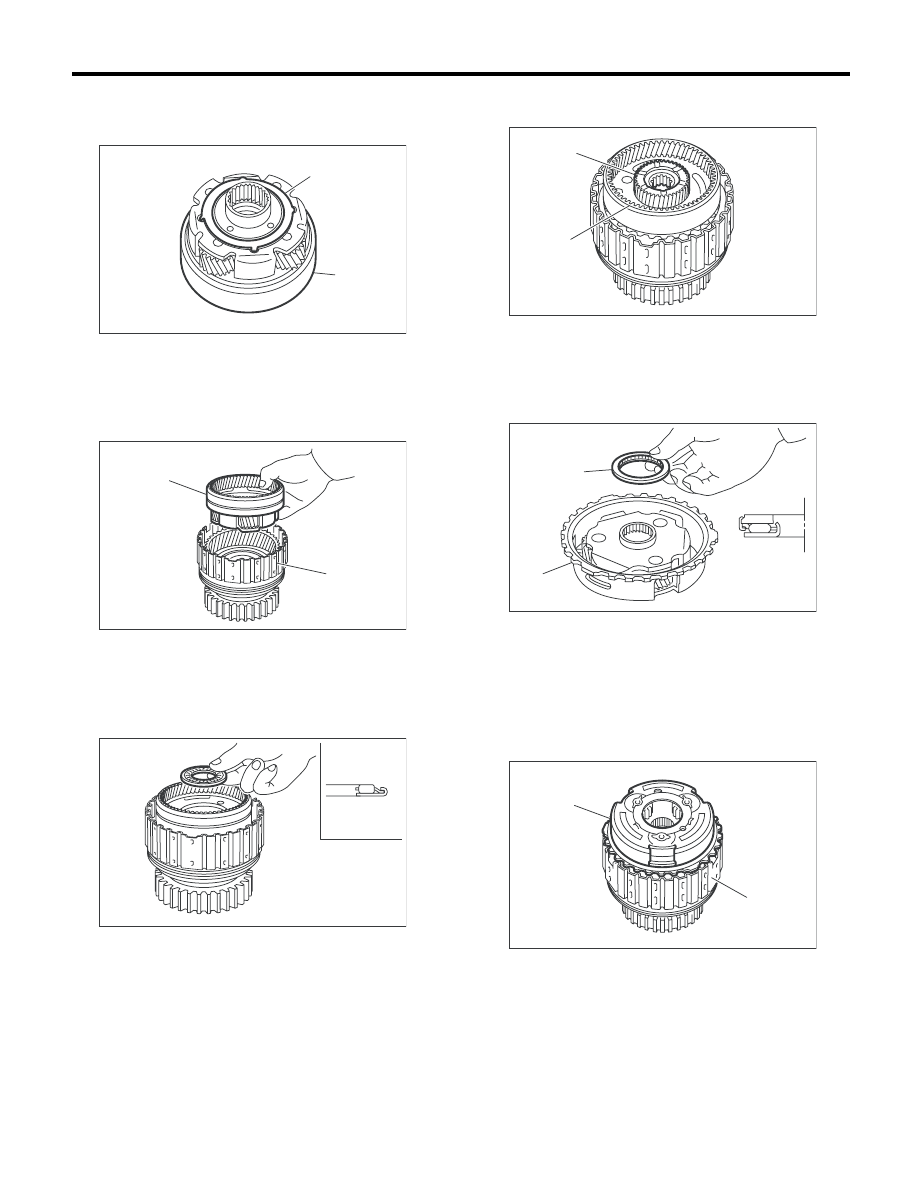

4AT-132

Основной корпус автоматической трансмиссии

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

12) Установите шайбу, совместив выступ на
шайбе с отверстием в водиле задней планетар-
ной передачи.

13) Установите заднее водило планетарной
передачи на ступицу муфты низших передач.

14) Установите упорный игольчатый подшип-
ник в правильном направлении.

15) Установите центральную заднюю шестер-
ню в правильном направлении.

16) Установите упорный игольчатый подшип-
ник в правильном направлении.

17) Установите переднее водило планетарной
передачи на ступицу муфты низших передач.

(A) Шайба

(B) Заднее водило планетарной передачи

(A) Заднее водило планетарной передачи

(B) Ступица муфты низших передач

(A) Сторона задней центральной шестерни

(B) Сторона ступицы муфты низших передач

AT-00278

(A)

(B)

AT-00262

(B)

(A)

AT-02223

(B)

(A)

(A) Задняя центральная шестерня

(B) Заднее водило планетарной передачи

(A) Упорный игольчатый подшипник

(B) Переднее водило планетарной передачи

(C) Сторона задней центральной шестерни

(D) Сторона переднего водила планетарной передачи

(A) Переднее водило планетарной передачи

(B) Ступица муфты низших передач

AT-00261

(B)

(A)

AT-00280

(A)

(B)

(C)

(D)

AT-00260

(B)

(A)

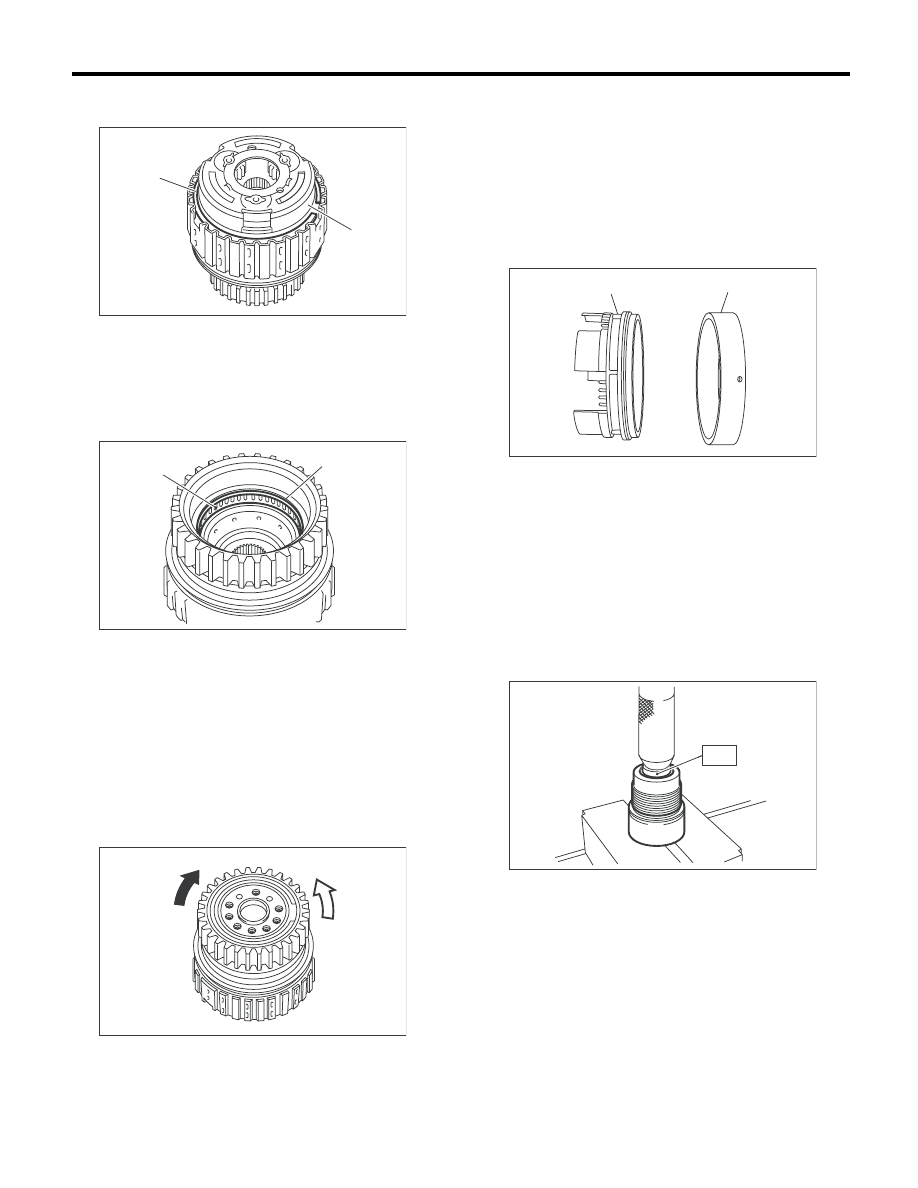

4AT-133

Основной корпус автоматической трансмиссии

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

18) Установите пружинное стопорное кольцо
на ступицу муфты низших передач.

19) Установите игольчатый подшипник, а за-
тем закрепите, используя пружинное стопор-
ное кольцо.

20) Установите одностороннюю муфту и внут-
реннюю обойму односторонней муфты, а затем
закрепите, используя пружинное стопорное
кольцо.
21) Установите внутреннюю обойму. Убеди-
тесь, что муфта блокируется по часовой стрел-
ке и свободно вращается против часовой
стрелки.

3. ТОРМОЗ 2-4 ПЕРЕДАЧ

1) Нанесите ATF на кольцо с D-образным про-
филем и установите его на поршне тормоза 2-4
передач.
2) Установите поршень тормоза 2-4 передач на
держатель поршня тормоза 2-4 передач.

ПРИМЕЧАНИЕ:
Следите за тем, чтобы не повредить кольцо с
D-образным профилем.

4. ВНУТРЕННЯЯ ОБОЙМА
ОДНОСТОРОННЕЙ МУФТЫ

1) Установите игольчатый подшипник на внут-
реннюю обойму при помощи специального инс-
трумента и пресса.
СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ
398497701

ПРИСПОСОБЛЕНИЕ ДЛЯ
УСТАНОВКИ

2) Нанесите вазелин на канавку на внутренней
обойме на новое уплотнительное кольцо.

(A) Пружинное стопорное кольцо

(B) Переднее водило планетарной передачи

(A) Игольчатый подшипник

(B) Пружинное стопорное кольцо

(A) Блокируется

(B) Вращается свободно

AT-00281

(B)

(A)

AT-00268

(B)

(A)

AT-00282

(B)

(A)

(A) Поршень тормоза 2-4 передач

(B) Держатель поршня тормоза 2-4 передач

AT-00288

( A )

( B )

ST

AT-00299
