Subaru Impreza (2008 год). Руководство - часть 362

4AT-18

Общие сведения

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

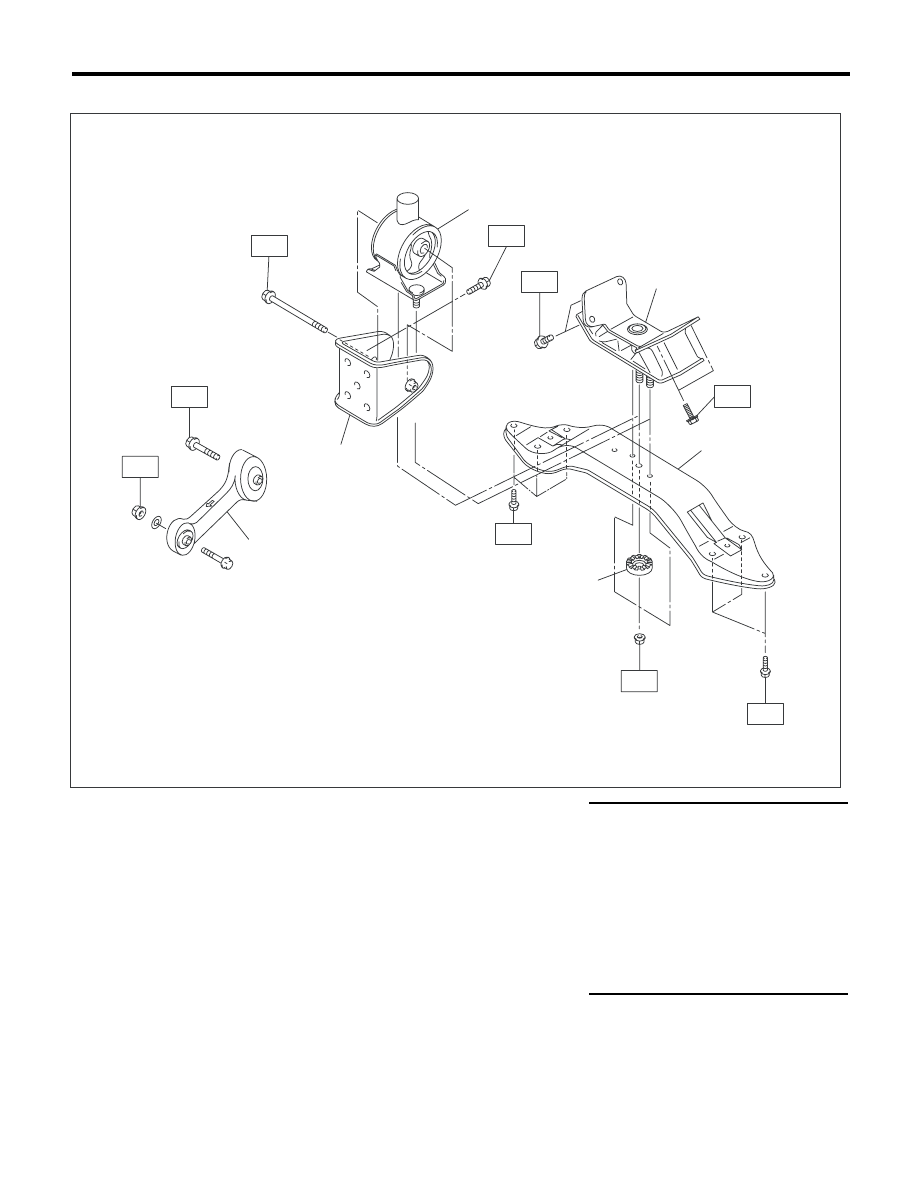

12.ОПОРА ТРАНСМИССИИ

(1)

Стопор качания

(4)

Задняя резиновая подушка (мо-
дель AWD)

Момент затяжки:
Нм (кгс-м, фунт-сила-фут)

(2)

Задний кронштейн (модель
FWD)

(5)

Задняя поперечная балка
трансмиссии

T1: 35 (3,6, 25,8)

(3)

Задняя резиновая подушка (мо-
дель FWD)

(6)

Стопор (модель AWD)

T2: 40 (4,1, 29,5)





T3: 50 (5,1, 36,9)





Т4: 58 (5,9, 42,8)









Т5: 70 (7,1, 51,6)









Т6: 125 (12,7, 92,2)

(1)

(2)

(3)

(4)

(5)

(6)

T4

T3

T5

T5

T2

T2

T1

T6

T1

AT-04563

4AT-19

Общие сведения

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

C: ОСТОРОЖНО

• При выполнении любых работ надевайте со-
ответствующую рабочую одежду, включая го-
ловной убор, защитные очки и защитную обувь.
• Перед снятием, установкой или разборкой
удаляйте загрязнения, в том числе грязь и про-
дукты коррозии.
• Содержите в порядке разобранные детали и
защищайте их от пыли и грязи.
• Не разворачивайте поддон картера внутрен-
ней стороной вверх перед установкой, чтобы
избежать попадания посторонних предметов в
корпус клапана.
• Обязательно устанавливайте причины отка-
за перед снятием, установкой или разборкой.
Избегайте снятия, установки, разборки или за-
мены деталей без необходимости.
• При разборке корпуса и других деталей из
легкого сплава, используйте пластиковый мо-
лоток, чтобы разобрать его на отдельные дета-
ли. Не вскрывайте его при помощи отвертки
или другого инструмента.
• После движения детали автомобиля имеют
очень высокую температуру. Соблюдайте ос-
торожность, чтобы не получить ожоги от нагре-
тых деталей.
• Используйте фирменное трансмиссионное
масло SUBARU, фирменную ATF SUBARU, и
рекомендуемые смазки, или их эквиваленты.
Не смешивайте жидкости, смазочные материа-
лы и т.д. разных типов или производителей.

• Обязательно затягивайте болты и гайки с
предусмотренным моментом затяжки.
• Устанавливайте домкраты, стопорные или
жесткие козлы в специально предусмотренных
местах.
• Перед установкой, нанесите, в зависимости
от назначения узла, ATF или трансмиссионное
масло на поверхности скольжения или враще-
ния.
• Замените деформированные или повреж-
денные пружинные стопорные кольца новыми.
• Перед установкой уплотнительных колец
или сальников наносите достаточное количес-
тво ATF во избежание повреждения или де-
формации.
• Не допускайте неправильной или неудачной
установки уплотнительных колец, пружинных
стопорных колец или подобных деталей.
• Перед закреплением детали в тисках, проло-
жите между деталью и губками прокладочный
материал, такой как деревянные бруски, алю-
миниевые пластины или кусок ткани.
• Избегайте повреждения сопряженных по-
верхностей корпуса.
• Перед нанесением прокладочного гермети-
ка, полностью удалите старую прокладку.
• При разборке AT, обязательно используйте
нейлоновые перчатки и бумажные полотенца.
Не используйте тканевые перчатки и грязную
ткань.

4AT-20

Общие сведения

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

D: ПОДГОТОВКА ИНСТРУМЕНТОВ

1. СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

ВНЕШНИЙ ВИД

НОМЕР ИНСТРУМЕНТА

ОПИСАНИЕ

КОММЕНТАРИИ

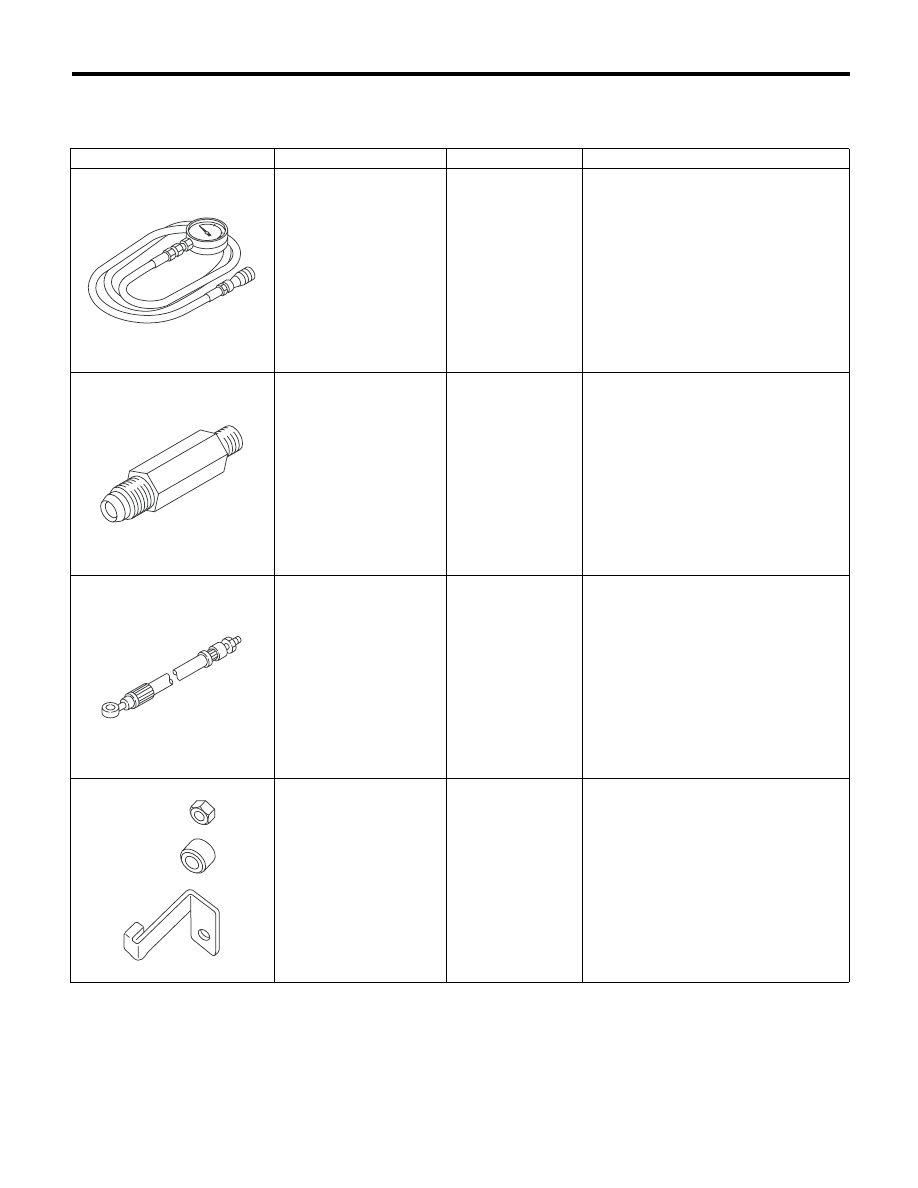

498575400

УЗЕЛ МАНОМЕТ-
РА ДАВЛЕНИЯ
МАСЛА

Используется для измерения давления
масла

498897200

АДАПТЕР МАНО-
МЕТРА ДАВЛЕНИЯ
МАСЛА

Используется в корпусе масляного на-
соса при измерении давления муфты
заднего хода и давления в магистрали.

498897700

КОМПЛЕКТ АДАП-
ТЕРА

Используется для измерения давления
муфты передачи крутящего момента.

498277200

КОМПЛЕКТ СТО-
ПОРОВ

Используется для снятия и установки
узла автоматической трансмиссии на
двигатель.

ST-498575400

ST-498897200

ST-498897700

ST-498277200

4AT-21

Общие сведения

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

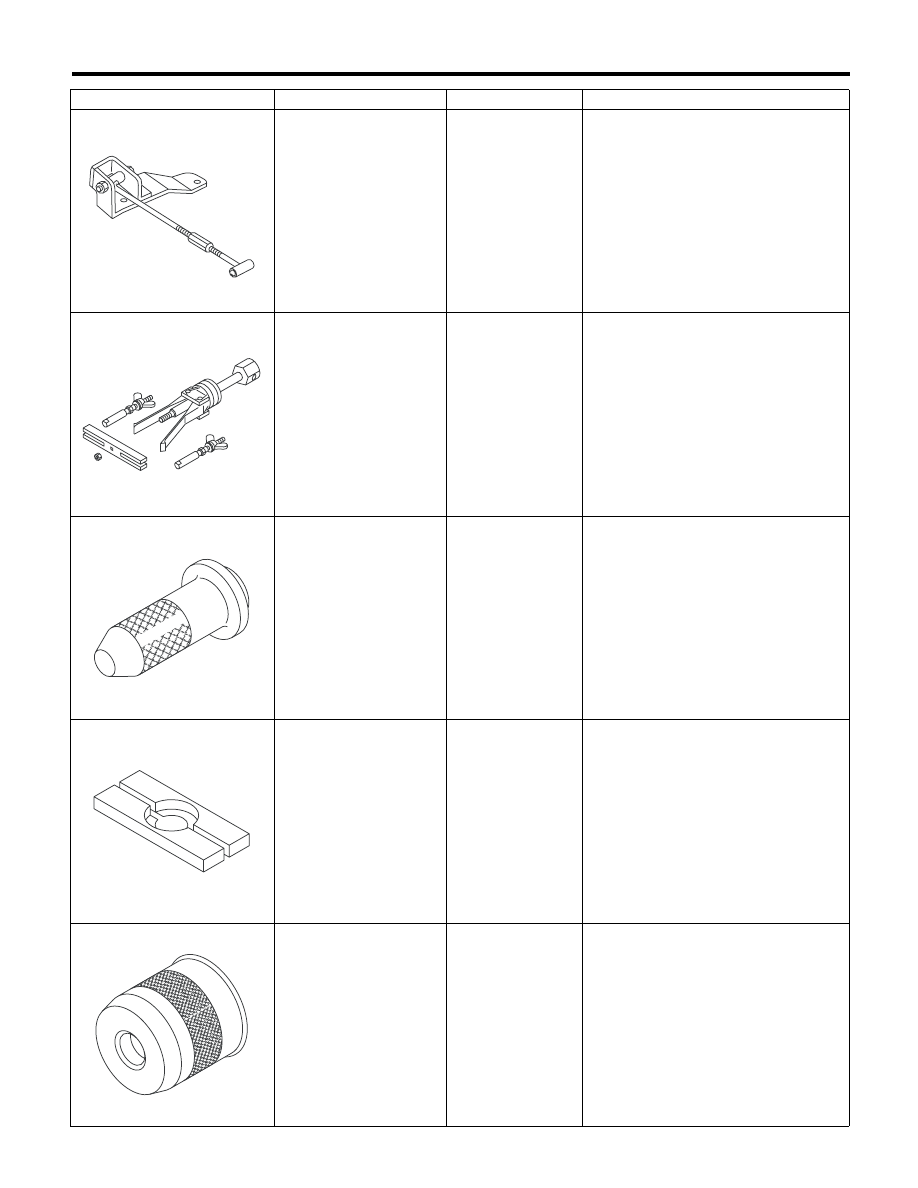

41099AC000

УЗЕЛ ОПОРЫ
ДВИГАТЕЛЯ

Используется для поддержки двигате-
ля.

398527700

УЗЕЛ СЪЕМНИКА

• Используется для снятия роликового
подшипника корпуса удлинителя.
• Используется для снятия сальника
удлинителя.
• Используется для снятия наружной
обоймы подшипника бокового держате-
ля переднего дифференциала.
• Используется для снятия сальника
бокового держателя переднего диффе-
ренциала.

498057300

ПРИСПОСОБЛЕ-
НИЕ ДЛЯ УСТА-
НОВКИ

Используется для установки сальника
удлинителя.

498077000

СЪЕМНИК

Используется для снятия конического
роликового подшипника дифференциа-
ла.

499247400

ПРИСПОСОБЛЕ-
НИЕ ДЛЯ УСТА-
НОВКИ

• Используется для установки наруж-
ного пружинного стопорного кольца
муфты передачи крутящего момента.
• Используется с НАПРАВЛЯЮЩЕЙ
(499257300).

ВНЕШНИЙ ВИД

НОМЕР ИНСТРУМЕНТА

ОПИСАНИЕ

КОММЕНТАРИИ

ST41099AC000

ST-398527700

ST-498057300

ST-498077000

ST-499247400
