EN(H4DOTC)(diag)-184

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И ЭЛЕКТРО-
МАГНИТНЫМ КЛАПАНОМ УПРАВЛЕНИЯ ПРОДУВ-
КОЙ АДСОРБЕРА.
1) Переведите выключатель зажигания в положение
OFF.
2) Отсоедините разъемы от ECM и электромагнитного
клапана управления продувкой адсорбера.
3) Переведите выключатель зажигания в положение
ON.
4) Измерьте напряжение между ECM и массой кузова.

Разъем и клемма

(B137) № 29 (+) — Масса кузова (–):

Напряжение составля-
ет 10 В или более?

Устраните корот-
кое замыкание
на цепь питания в
проводке между
ECM и разъемом
электромагнит-
ного клапана уп-
равления продув-
кой адсорбера.

Переходите к ша-
гу 2.

2

ПРОВЕРКА ЭЛЕКТРОМАГНИТНОГО КЛАПАНА УП-
РАВЛЕНИЯ ПРОДУВКОЙ АДСОРБЕРА.
1) Переведите выключатель зажигания в положение
OFF.
2) Измерьте сопротивление между клеммами электро-
магнитного клапана управления продувкой адсорбера.

Клеммы

№ 1 — № 2:

Сопротивление состав-
ляет менее 1 Ом?

Замените элект-
ромагнитный
клапан управле-
ния продувкой
адсорбера. <См.
EC(H4DOTC)-8,
Электромагнит-
ный клапан уп-
равления продув-
кой адсорбера.>

Устраните пло-
хой контакт в
разъеме ECM.

EN(H4DOTC)(diag)-185

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

AX:КДН P0462 НИЗКИЙ УРОВЕНЬ СИГНАЛА В ЦЕПИ ДАТЧИКА УРОВНЯ

ТОПЛИВА “А”

ПРИМЕЧАНИЕ:
За информацией о процедуре диагностики обратитесь к КДН P0463. <См. EN(H4DOTC)(diag)-185,
КДН P0463 ВЫСОКИЙ УРОВЕНЬ СИГНАЛА В ЦЕПИ ДАТЧИКА УРОВНЯ ТОПЛИВА “A”, Процедура
диагностики с использованием кодов диагностики неисправностей (КДН).>

AY:КДН P0463 ВЫСОКИЙ УРОВЕНЬ СИГНАЛА В ЦЕПИ ДАТЧИКА УРОВНЯ

ТОПЛИВА “A”

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Обнаруживается при возникновении неисправности в двух последовательных циклах движения.

ОСТОРОЖНО:
После проведения работ или замены неисправных деталей, выполните процедуру очистки
памяти <См. EN(H4DOTC)(diag)-54, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру
проверки <См. EN(H4DOTC)(diag)-46, ПОРЯДОК РАБОТЫ, Режим проверки.>

AZ:КДН P0500 ДАТЧИК СКОРОСТИ АВТОМОБИЛЯ “А”

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Немедленно при распознавании неисправности.

ОСТОРОЖНО:
После проведения работ или замены неисправных деталей, выполните процедуру очистки
памяти <См. EN(H4DOTC)(diag)-54, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру
проверки <См. EN(H4DOTC)(diag)-46, ПОРЯДОК РАБОТЫ, Режим проверки.>

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ДРУГИХ КДН НА ДИСПЛЕЕ. Отображаются ли на Subaru

Select Monitor КДН P0462 или
P0463?

Проверьте комбина-
цию приборов. <См.
IDI-8, ПРОВЕРКА
ДАТЧИКА УРОВНЯ
ТОПЛИВА, ПРОВЕР-
КА, Система комби-
нации приборов.>

Даже если горит кон-
трольная лампа обна-
ружения неисправ-
ности, цепь в настоя-
щий момент работает
нормально. Повтори-
те неисправность, за-
тем выполните диа-
гностику еще раз.

ПРИМЕЧАНИЕ:
В этом случае причи-
ной может быть вре-
менный плохой кон-
такт в разъеме.

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА КДН СИСТЕМЫ ABS.
Проверьте КДН системы ABS.

Отображаются ли КДН сис-
темы ABS?

Проведите диагностику
в соответствии с КДН.
<См. ABS(diag)-31, Спи-
сок кодов диагностики
неисправностей (КДН).>

Устраните плохой
контакт в разъеме
ECM.

EN(H4DOTC)(diag)-186

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

BA:КДН P0512 ЦЕПЬ ЗАПРОСА СТАРТЕРА

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Немедленно при распознавании неисправности.
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
Двигатель не запускается.

ОСТОРОЖНО:
После проведения работ или замены неисправных деталей, выполните процедуру очистки
памяти <См. EN(H4DOTC)(diag)-54, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру
проверки <См. EN(H4DOTC)(diag)-46, ПОРЯДОК РАБОТЫ, Режим проверки.>

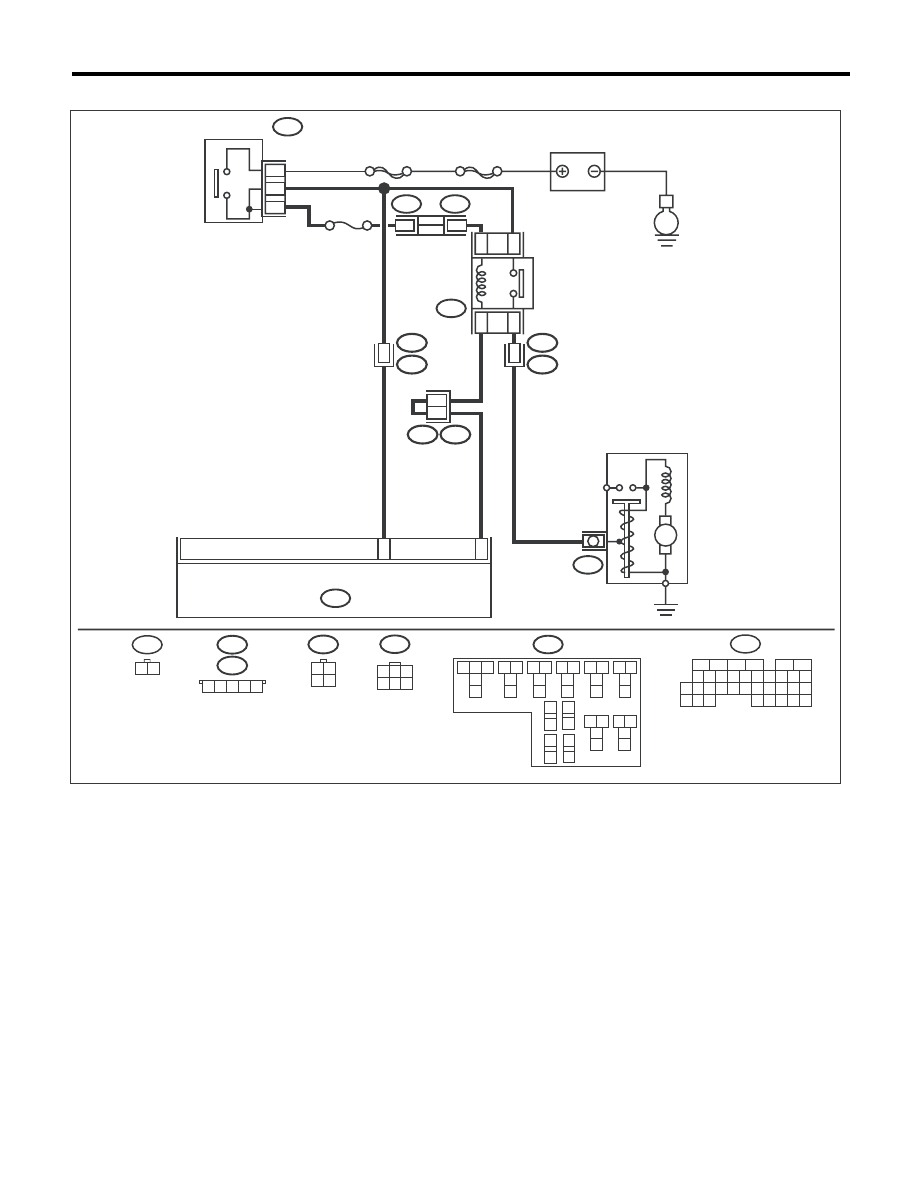

ЭЛЕКТРИЧЕСКАЯ СХЕМА:
• Модель с левосторонним управлением

32

20

No.21

B225

ГЛАВНЫЙ SBF

SBF-6

E

11

9

12

10

B136

B72

B14

M

2

6

3

B72

1

3

4 5 6

2

B136

16

10 11 12 13 14 15

25

24

30

9

8

7

17 18 19 20
28

21 22 23

29

32

31

1

2

3

4

5

6

27

26

33 34 35

B225

EN-06372

13
14

15 16

17

27

24

25
26

20

21
22

23

29
30

31

28

32

35

33
34

37
38

39

36

40

8

9

10

11 12

1

2

5

3

4

7

6

19

18

ВЫКЛЮЧАТЕЛЬ

ЗАЖИГАНИЯ

РЕЛЕ

СТАРТЕРА

АККУМУЛЯТОР

ДВИГАТЕЛЬ СТАРТЕРА

ECM

EN(H4DOTC)(diag)-187

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

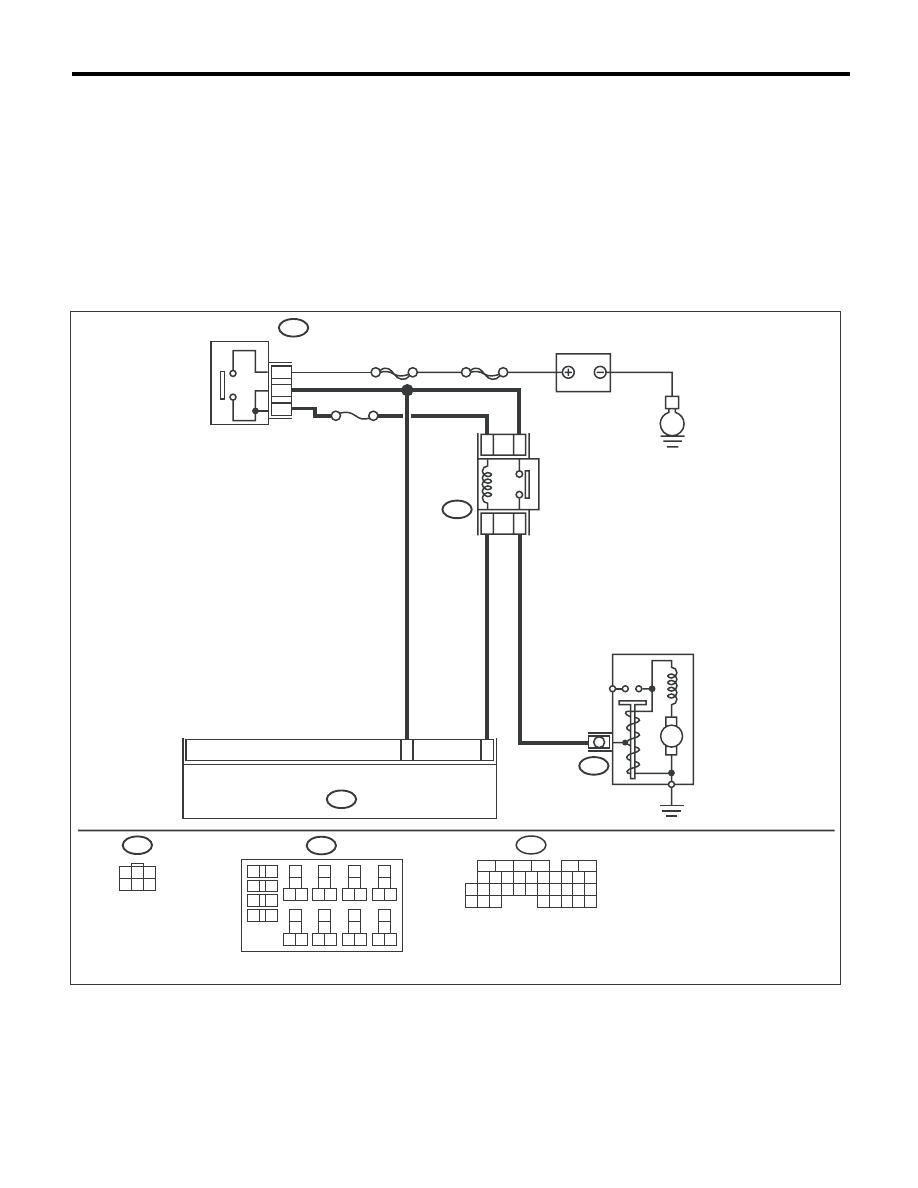

• Модель с правосторонним управлением

32

20

B225

ГЛАВНЫЙ SBF

SBF-6

E

22

24

23

25

B136

B72

B14

M

B72

1

3

4 5 6

2

2

B136

16

10 11 12 13 14 15

25

24

30

9

8

7

17 18 19 20
28

21 22 23

29

32

31

1

2

3

4

5

6

27

26

33 34 35

9

10

1 2 3

4
5

6 7

8

11

12

14 15

16

13

18 19

20

17

22 23

24

21

38 39

40
41

37

34 35

36

33

30

31

32

29

26

27

28

25

B225

EN-06373

B251

B252

B442

B441

1 2 3 4 5

B251

1 2
3 4

No.21

2

6

3

4

B251

B181

B182

B252

3

2

B442

B441

2

1

B181

1 2

ВЫКЛЮЧАТЕЛЬ

ЗАЖИГАНИЯ

РЕЛЕ

СТАРТЕРА

АККУМУЛЯТОР

ДВИГАТЕЛЬ СТАРТЕРА

ECM
