EN(H4DOTC)(diag)-148

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ВЫХОДНОГО СИГНАЛА ОТ ECM.
1) Переведите выключатель зажигания в поло-
жение ON.
2) Измерьте напряжение между ECM и массой
кузова.

Разъем и клемма

(B137) № 27 (+) — Масса кузова (–):

Напряжение составляет
10 В или более?

Устраните пло-
хой контакт в
разъеме ECM.

Переходите к шагу 2.

2

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И ЭЛЕК-
ТРОМАГНИТНЫМ ПЕРЕПУСКНЫМ КЛАПА-
НОМ ТУРБОКОМПРЕССОРА.
1) Переведите выключатель зажигания в поло-
жение OFF.
2) Отсоедините разъемы от ECM и электромаг-
нитного перепускного клапана турбокомпрессо-
ра.
3) Измерьте сопротивление между разъемом
электромагнитного перепускного клапана тур-
бокомпрессора и массой двигателя.

Разъем и клемма

(E64) № 2 — Масса двигателя:

Сопротивление состав-
ляет 1 МОм или более?

Переходите к ша-
гу 3.

Устраните короткое
замыкание на массу в
проводке между ECM
и разъемом электро-
магнитного перепуск-
ного клапана турбо-
компрессора.

3

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И ЭЛЕК-
ТРОМАГНИТНЫМ ПЕРЕПУСКНЫМ КЛАПА-
НОМ ТУРБОКОМПРЕССОРА.
Измерьте сопротивление в проводке между
ECM и электромагнитным перепускным клапа-
ном турбокомпрессора.

Разъем и клемма

(B137) № 27 — (E64) № 2:

Сопротивление состав-
ляет менее 1 Ом?

Переходите к ша-
гу 4.

Устраните неисправ-
ность в проводке и
разъеме.

ПРИМЕЧАНИЕ:
В этом случае исправь-
те следующее:
• Разрыв цепи в про-
водке между ECM и
разъемом электромаг-
нитного перепускного
клапана турбокомп-
рессора
• Плохой контакт в со-
единительном разъеме

4

ПРОВЕРКА ЭЛЕКТРОМАГНИТНОГО ПЕРЕ-
ПУСКНОГО КЛАПАНА ТУРБОКОМПРЕССОРА.
1) Снимите электромагнитный перепускной
клапан турбокомпрессора.
2) Измерьте сопротивление между клеммами
электромагнитного перепускного клапана тур-
бокомпрессора.

Клеммы

№ 1 — № 2:

Сопротивление в диапа-
зоне 10 — 100 Ом?

Переходите к ша-
гу 5.

Замените электромаг-
нитный перепускной
клапан турбокомпрес-
сора. <См.
FU(H4DOTC)-40, Элек-
тромагнитный перепус-
кной клапан турбоком-
прессора.>

5

ПРОВЕРКА ПИТАНИЯ ЭЛЕКТРОМАГНИТНО-
ГО ПЕРЕПУСКНОГО КЛАПАНА ТУРБОКОМП-
РЕССОРА.
1) Переведите выключатель зажигания в поло-
жение ON.
2) Измерьте напряжение между электромаг-
нитным перепускным клапаном турбокомпрес-
сора и массой двигателя.

Разъем и клемма

(E64) № 1 (+) — Масса двигателя (–):

Напряжение составляет
10 В или более?

Устраните пло-
хой контакт в
разъеме электро-
магнитного пере-
пускного клапа-
на турбокомпрес-
сора.

Устраните неисправ-
ность в проводке и
разъеме.

ПРИМЕЧАНИЕ:
В этом случае исправь-
те следующее:
• Разрыв цепи в про-
водке между главным
реле и разъемом элект-
ромагнитного перепус-
кного клапана турбо-
компрессора
• Плохой контакт в со-
единительном разъеме
• Плохой контакт в
разъеме главного реле

EN(H4DOTC)(diag)-149

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

AG:КДН P0246 ВЫСОКИЙ УРОВЕНЬ СИГНАЛА ЭЛЕКТРОМАГНИТНОГО

ПЕРЕПУСКНОГО КЛАПАНА “A” СИСТЕМЫ НАГНЕТАТЕЛЯ/
ТУРБОНАГНЕТАТЕЛЯ

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Немедленно при распознавании неисправности.
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
Плохие ходовые характеристики.

ОСТОРОЖНО:
После проведения работ или замены неисправных деталей, выполните процедуру очистки
памяти <См. EN(H4DOTC)(diag)-54, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру
проверки <См. EN(H4DOTC)(diag)-46, ПОРЯДОК РАБОТЫ, Режим проверки.>

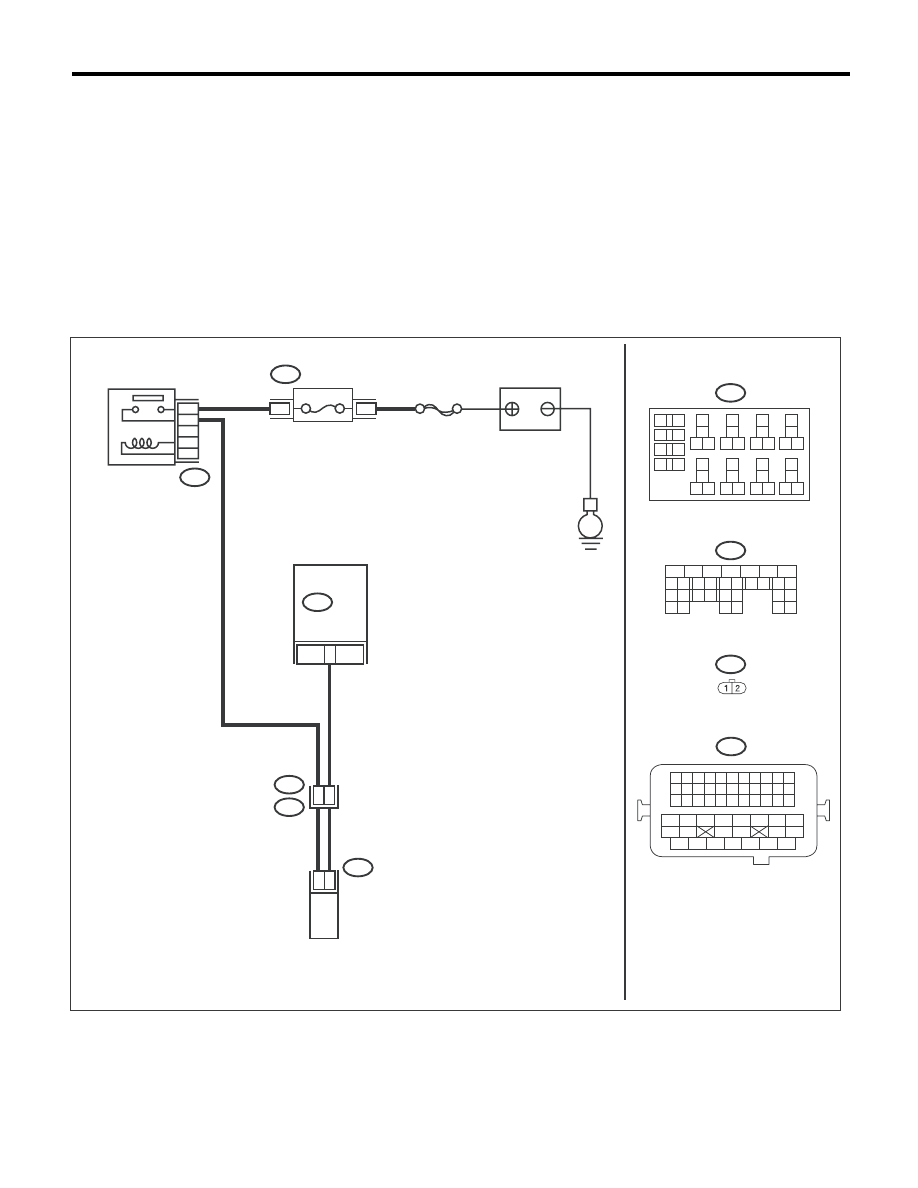

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

EN-05903

1

2

7

8 9

5

6

3

4

10 11 12

19 20 21

29

30 31

13 14 15 16 17

27

28

18

22 23

24 25

26

1 2 3 4

12 13 14 15

5 6 7 8

16 17 18 19

9 10 11

20 21 22

23 24 25 26 27 28 29 30 31 32 33

35

34

37

36

39

38

41

40

43

42

44

45

47

46

49

48

51

50

53

52

54

B137

ECM

E

27

SBF-7

АККУМУЛЯТОР

B137

E64

B21

E64

2

1

B21

E2

50

4

8

B220

24

23

22

21

15A

B220

13
14

15 16

17

27

24

25
26

20

21
22

23

29
30

31

28

32

35

33
34

37
38

39

36

40

8

9

10

11 12

1

2

5

3

4

7

6

19

18

B220

3

4

ГЛАВНОЕ РЕЛЕ

ПРЕДОХРАНИТЕЛЬ
(БЛОК РЕЛЕ)

ЭЛЕКТРОМАГНИТНЫЙ

ПЕРЕПУСКНОЙ КЛАПАН

ТУРБОКОМПРЕССОРА

EN(H4DOTC)(diag)-150

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

AH:КДН P0301 ОБНАРУЖЕН ПРОПУСК ЗАЖИГАНИЯ В ЦИЛИНДРЕ 1

ПРИМЕЧАНИЕ:
За информацией о процедуре диагностики обратитесь к КДН P0304. <См. EN(H4DOTC)(diag)-151,
КДН P0304 ОБНАРУЖЕН ПРОПУСК ЗАЖИГАНИЯ В ЦИЛИНДРЕ 4, Процедура диагностики с ис-
пользованием кодов диагностики неисправностей (КДН).>

AI: КДН P0302 ОБНАРУЖЕН ПРОПУСК ЗАЖИГАНИЯ В ЦИЛИНДРЕ 2

ПРИМЕЧАНИЕ:
За информацией о процедуре диагностики обратитесь к КДН P0304. <См. EN(H4DOTC)(diag)-151,
КДН P0304 ОБНАРУЖЕН ПРОПУСК ЗАЖИГАНИЯ В ЦИЛИНДРЕ 4, Процедура диагностики с ис-
пользованием кодов диагностики неисправностей (КДН).>

AJ:КДН P0303 ОБНАРУЖЕН ПРОПУСК ЗАЖИГАНИЯ В ЦИЛИНДРЕ 3

ПРИМЕЧАНИЕ:
За информацией о процедуре диагностики обратитесь к КДН P0304. <См. EN(H4DOTC)(diag)-151,
КДН P0304 ОБНАРУЖЕН ПРОПУСК ЗАЖИГАНИЯ В ЦИЛИНДРЕ 4, Процедура диагностики с ис-
пользованием кодов диагностики неисправностей (КДН).>

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И ЭЛЕКТ-
РОМАГНИТНЫМ ПЕРЕПУСКНЫМ КЛАПАНОМ
ТУРБОКОМПРЕССОРА.
1) Переведите выключатель зажигания в поло-
жение OFF.
2) Отсоедините разъемы от ECM и электромаг-
нитного перепускного клапана турбокомпрессора.
3) Переведите выключатель зажигания в поло-
жение ON.
4) Измерьте напряжение между ECM и массой ку-
зова.

Разъем и клемма

(B137) № 27 (+) — Масса кузова (–):

Напряжение составляет
10 В или более?

Устраните короткое
замыкание на цепь
питания в проводке
между ECM и разъ-
емом электромаг-
нитного перепускно-
го клапана турбо-
компрессора.

Переходите к ша-
гу 2.

2

ПРОВЕРКА ЭЛЕКТРОМАГНИТНОГО ПЕРЕПУСК-
НОГО КЛАПАНА ТУРБОКОМПРЕССОРА.
1) Переведите выключатель зажигания в поло-
жение OFF.
2) Измерьте сопротивление между клеммами
электромагнитного перепускного клапана турбо-
компрессора.

Клеммы

№ 1 — № 2:

Сопротивление составля-
ет менее 1 Ом?

Замените электро-
магнитный перепус-
кной клапан турбо-
компрессора. <См.
FU(H4DOTC)-40,
Электромагнитный
перепускной клапан
турбокомпрессора.>

Устраните пло-
хой контакт в
разъеме ECM.

EN(H4DOTC)(diag)-151

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

AK:КДН P0304 ОБНАРУЖЕН ПРОПУСК ЗАЖИГАНИЯ В ЦИЛИНДРЕ 4

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
• Обнаруживается при возникновении неисправности в двух последовательных циклах движения.
• Немедленно после распознавания неисправности. (Возникает пропуск зажигания, могущий пов-
редить каталитический нейтрализатор.)
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
• Двигатель глохнет.
• Неверный режим холостого хода.
• Неровное движение.

ОСТОРОЖНО:
После проведения работ или замены неисправных деталей, выполните процедуру очистки
памяти <См. EN(H4DOTC)(diag)-54, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру
проверки <См. EN(H4DOTC)(diag)-46, ПОРЯДОК РАБОТЫ, Режим проверки.>

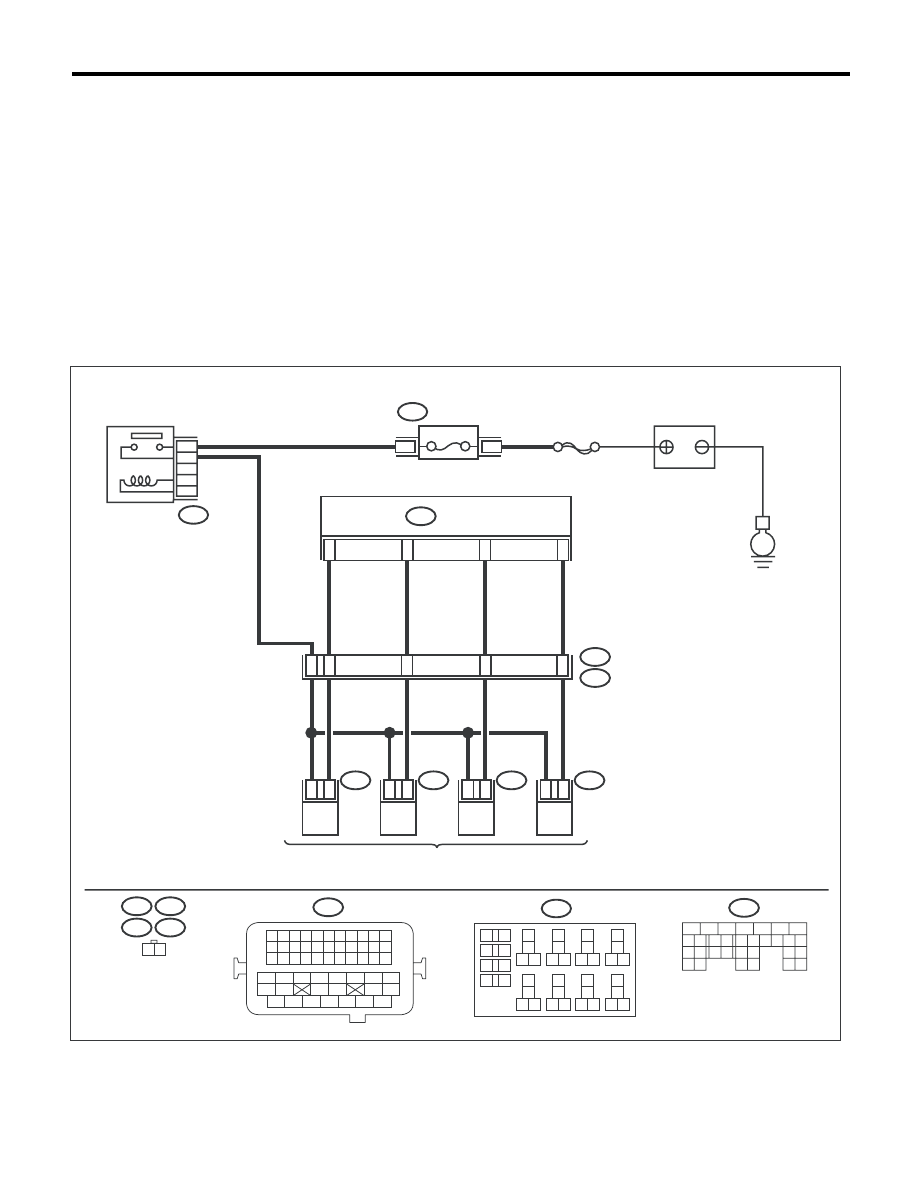

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

EN-05898

E

№4

1

2

SBF-7

№3

1

2

№2

1

2

B21

№1

1

2

4

8

54

53

52

51

8

9

10

11

1 2

B21

B137

E5

E5

E2

E6

E6

E16

E16

E17

E17

ECM

B137

1 2 3 4

12 13 14 15

5 6 7 8

16 17 18 19

9 10 11

20 21 22

23 24 25 26 27 28 29 30 31 32 33

35

34

37

36

39

38

41

40

43

42

44

45

47

46

49

48

51

50

53

52

54

5

6

7

8

2

1

9

4

3

10

22 23

11 12 13 14 15

24 25

26

16 17

18 19 20 21

27

28 29

30 31

АККУМУЛЯТОР

ТОПЛИВНЫЙ ИНЖЕКТОР

B220

24

23

22

15A

B220

3

ПРЕДОХРАНИТЕЛЬ
(БЛОК РЕЛЕ)

4

21

B220

13
14

15 16

17

27

24

25
26

20

21
22

23

29
30

31

28

32

35

33
34

37
38

39

36

40

8

9

10

11 12

1

2

5

3

4

7

6

19

18

ГЛАВНОЕ РЕЛЕ
