EN(H4DOTC)(diag)-120

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И БЛО-
КОМ ЭЛЕКТРОННОЙ ДРОССЕЛЬНОЙ ЗА-
СЛОНКИ.
1) Переведите выключатель зажигания в по-
ложение OFF.
2) Отсоедините разъемы от ECM и блока
электронной дроссельной заслонки.
3) Измерьте сопротивление между ECM и
массой кузова.

Разъем и клемма

(B134) № 19 — Масса кузова:
(B134) № 18 — Масса кузова:
(B134) № 18 — (B136) № 6:

Сопротивление составляет
1 МОм или более?

Переходите к ша-
гу 2.

Устраните короткое
замыкание на массу в
проводке между ECM
и разъемом блока
электронной дроссель-
ной заслонки.

2

ПРОВЕРКА КОРОТКОГО ЗАМЫКАНИЯ
ВНУТРИ ECM.
1) Подключите разъем к ECM.
2) Измерьте сопротивление между разъемом
блока электронной дроссельной заслонки и
массой двигателя.

Разъем и клемма

(E57) № 6 — Масса двигателя:

Сопротивление составляет
1 МОм или более?

Замените блок
электронной
дроссельной за-
слонки. <См.
FU(H4DOTC)-13,
Корпус дроссель-
ной заслонки.>

Устраните короткое
замыкание на массу в
проводке между ECM
и разъемом блока
электронной дроссель-
ной заслонки. Замени-
те ECM при наличии
неисправности. <См.
FU(H4DOTC)-44, Блок
управления двигате-
лем (ECM).>

EN(H4DOTC)(diag)-121

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

S: КДН P0123 ВЫСОКИЙ УРОВЕНЬ СИГНАЛА В ЦЕПИ ДАТЧИКА

ПОЛОЖЕНИЯ ДРОССЕЛЬНОЙ ЗАСЛОНКИ/ПЕДАЛИ “A”

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Немедленно при распознавании неисправности.
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
• Неверный холостой ход.
• Двигатель глохнет.
• Плохие ходовые характеристики.

ОСТОРОЖНО:
После проведения работ или замены неисправных деталей, выполните процедуру очистки
памяти <См. EN(H4DOTC)(diag)-54, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру
проверки <См. EN(H4DOTC)(diag)-46, ПОРЯДОК РАБОТЫ, Режим проверки.>

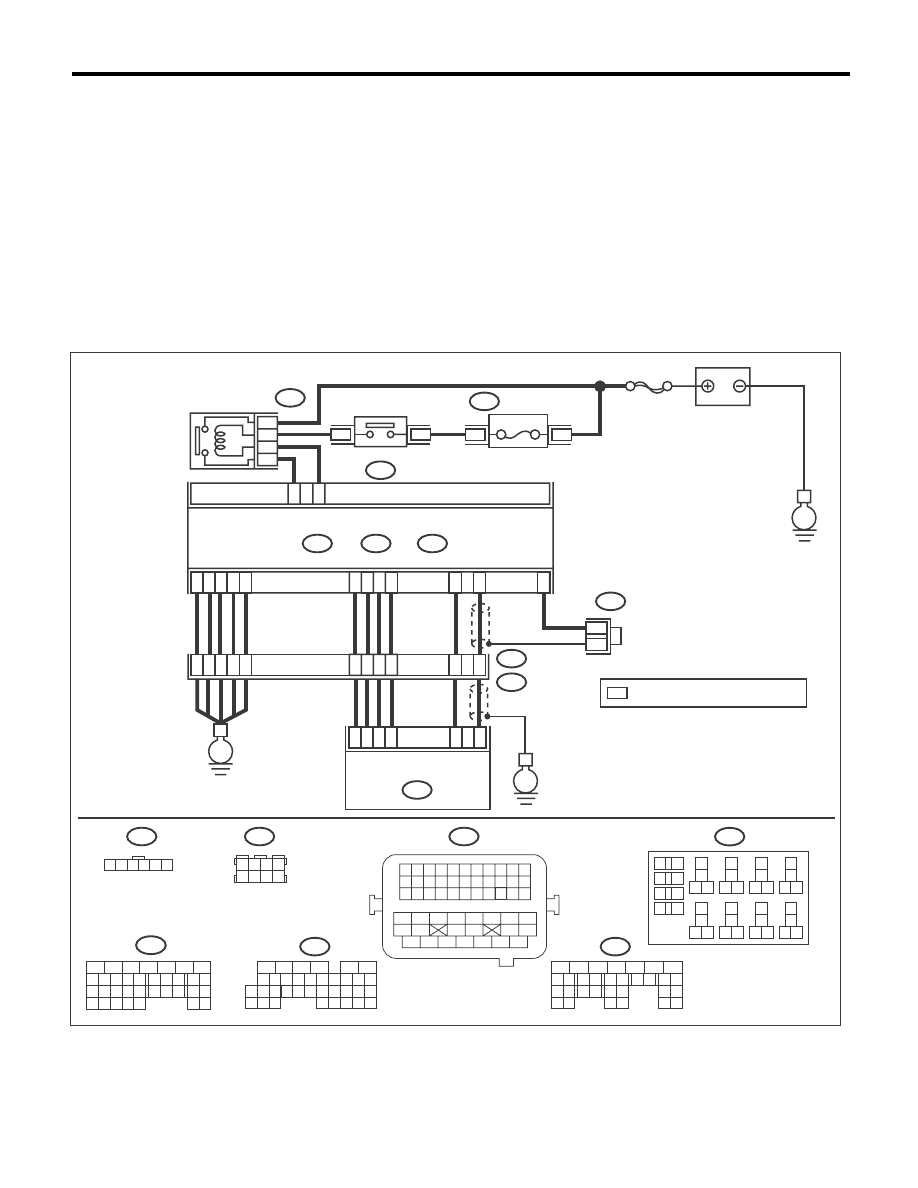

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

EN-05902

5

6

7

8

2

1

9

4

3

10

24

22 23

25

11 12 13 14 15

26 27

28

16 17

18 19 20 21

33 34

29

32

30 31

1

2

8 9

5

6

3

4

10 11 12

19 20 21

29 30

31

13 14 15 16

17

27

28

18

22 23 24 25 26

7

32 33 34 35

1 2 3 4 5 6

E57

1

2

7

8 9

5

6

3

4

10 11 12

19 20 21

29

30 31

13 14 15 16 17

27

28

18

22 23

24 25

26

B137

D:

1 2 3 4 5 6 7 8 9 10 11

12 13 14 15 16 17 18 19 20 21 22
23 24 25

34 35 36 37 38 39 40 41

48 49 50 51 52 53 54

42 43

44 45

46 47

26 27 28 29 30 31 32 33

B21

1 2 3 4
5 6 7 8

B122

B136

C:

B134

A:

36

40

34

35

37

C21

C1

A29

6

E2

B21

A1

8

C6

A2

8

6

4

25

*

*

B122

24

E

3

8

39

2

8

D5

D4

A19

A5

D7

D1

D2

D3

3

E57

2

1

5

B134

B220

B220

31

29

32

A:

B137

B136

D:

C:

ECM

*

 : ПРОИЗВОЛЬНЫЕ НОМЕРА КЛЕММ

E

SBF-7

АККУМУЛЯТОР

ГЛАВНОЕ РЕЛЕ

30

21

22

E

15A

B220

3

4

B220

13
14

15 16

17

27

24

25
26

20

21
22

23

29
30

31

28

32

35

33
34

37
38

39

36

40

8

9

10

11 12

1

2

5

3

4

7

6

19

18

ПРЕДОХРАНИТЕЛЬ
(БЛОК РЕЛЕ)

РЕЛЕ ЭЛЕКТРОННОЙ
ДРОССЕЛЬНОЙ
ЗАСЛОНКИ

БЛОК ЭЛЕКТРОННОЙ

ДРОССЕЛЬНОЙ ЗАСЛОНКИ

EN(H4DOTC)(diag)-122

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1 ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И БЛОКОМ

ЭЛЕКТРОННОЙ ДРОССЕЛЬНОЙ ЗАСЛОНКИ.
1) Переведите выключатель зажигания в положе-
ние OFF.
2) Отсоедините разъемы от ECM и блока элект-
ронной дроссельной заслонки.
3) Измерьте сопротивление в проводке между
ECM и разъемом блока электронной дроссельной
заслонки.

Разъем и клемма

(B134) № 18 — (E57) № 6:
(B134) № 29 — (E57) № 3:

Сопротивление состав-
ляет менее 1 Ом?

Переходите к шагу
2.

Устраните разрыв
цепи в проводке
между ECM и разъ-
емом блока элект-
ронной дроссельной
заслонки.

2 ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И БЛОКОМ

ЭЛЕКТРОННОЙ ДРОССЕЛЬНОЙ ЗАСЛОНКИ.
1) Подключите разъем к ECM.
2) Измерьте сопротивление между разъемом бло-
ка электронной дроссельной заслонки и массой
двигателя.

Разъем и клемма

(E57) № 3 — Масса двигателя:

Сопротивление состав-
ляет менее 5 Ом?

Переходите к шагу
3.

Устраните неисправ-
ность в проводке и
разъеме.

ПРИМЕЧАНИЕ:
В этом случае ис-
правьте следующее:
• Разрыв цепи в
проводке между
ECM и массой двига-
теля
• Плохой контакт в
разъеме ECM
• Плохой контакт в
соединительном
разъеме

3 ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И БЛОКОМ

ЭЛЕКТРОННОЙ ДРОССЕЛЬНОЙ ЗАСЛОНКИ.
1) Переведите выключатель зажигания в положе-
ние ON.
2) Измерьте напряжение между разъемом блока
электронной дроссельной заслонки и массой дви-
гателя.

Разъем и клемма

(E57) № 6 (+) — Масса двигателя (–):

Напряжение составля-
ет 4,85 В или более?

Устраните корот-
кое замыкание на
цепь питания в
проводке между
ECM и разъемом
блока электрон-
ной дроссельной
заслонки.

Переходите к шагу
4.

4 ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И БЛОКОМ

ЭЛЕКТРОННОЙ ДРОССЕЛЬНОЙ ЗАСЛОНКИ.
1) Переведите выключатель зажигания в положе-
ние OFF.
2) Отсоедините разъемы от ECM.
3) Измерьте сопротивление между разъемами
ECM.

Разъем и клемма

(B134) № 19 — (B134) № 18:

Сопротивление состав-
ляет 1 МОм или более?

Устраните плохой
контакт в разъеме
блока электрон-
ной дроссельной
заслонки. Замени-
те блок электрон-
ной дроссельной
заслонки при нали-
чии неисправнос-
ти. <См.
FU(H4DOTC)-13,
Корпус дроссель-
ной заслонки.>

Устраните короткое
замыкание на цепь
питания в проводке
между ECM и разъ-
емом блока элект-
ронной дроссельной
заслонки.

EN(H4DOTC)(diag)-123

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

T: КДН P0125 НЕДОСТАТОЧНАЯ ТЕМПЕРАТУРА ОХЛАЖДАЮЩЕЙ

ЖИДКОСТИ ДЛЯ УПРАВЛЕНИЯ ЗАМКНУТЫМ ТОПЛИВНЫМ
КОНТУРОМ

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Обнаруживается при возникновении неисправности в двух последовательных циклах движения.
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
Двигатель не возвращается на холостой ход.

ОСТОРОЖНО:
После проведения работ или замены неисправных деталей, выполните процедуру очистки
памяти <См. EN(H4DOTC)(diag)-54, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру
проверки <См. EN(H4DOTC)(diag)-46, ПОРЯДОК РАБОТЫ, Режим проверки.>

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА РАЗМЕРА ШИН.

Соответствует ли раз-
мер каждой шины задан-
ному и аналогичен ли он
размерам шин на осталь-
ных трех колесах?

Переходите к ша-
гу 2.

Замените шину.

2

ПРОВЕРКА ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ДВИ-
ГАТЕЛЯ.
Проверьте следующие позиции:
• Объем охлаждающей жидкости двигателя
• Замерзание охлаждающей жидкости двигателя
• Загрязнение охлаждающей жидкости двигателя

Охлаждающая жид-
кость двигателя в нор-
ме?

Переходите к ша-
гу 3.

Долейте или замени-
те охлаждающую
жидкость двигате-
ля. <См.
CO(H4DOTC)-15,
ПРОВЕРКА, Охлаж-
дающая жидкость
двигателя.>

3

ПРОВЕРКА ТЕРМОСТАТА.

Остается ли термостат
открытым?

Замените термо-
стат. <См.
CO(H4DOTC)-18,
Термостат.>

Замените датчик
температуры охлаж-
дающей жидкости
двигателя. <См.
FU(H4DOTC)-27,
Датчик температуры
охлаждающей жид-
кости двигателя.>
