Subaru Impreza (2008 год). Руководство - часть 292

EN(H4DOTC)(diag)-68

Контрольная лампа обнаружения неисправности

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА РАЗЪЕМА РЕЖИМА ПОСТАВКИ
(ТЕСТОВОГО РЕЖИМА).
1) Разъедините разъем режима поставки (тесто-
вого режима).
2) Переведите выключатель зажигания в поло-
жение ON.

Мигает ли контрольная лам-
па обнаружения неисправ-
ности?

Переходите к ша-
гу 2.

Система в норме.

ПРИМЕЧАНИЕ:
Контрольная лам-
па обнаружения
неисправности ми-
гает с частотой
3Гц, когда разъем
режима поставки
(тестового режи-
ма) соединен.

2

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И КЛЕМ-
МОЙ МАССЫ КУЗОВА.
1) Переведите выключатель зажигания в поло-
жение OFF.
2) Отсоедините разъемы от ECM.
3) Измерьте сопротивление в проводке между
ECM и массой кузова.

Разъем и клемма

(B135) № 27 — Масса кузова:

Сопротивление составляет
менее 5 Ом?

Устраните корот-
кое замыкание в
проводке между
ECM и разъемом
режима постав-
ки (тестового ре-
жима).

Замените ECM.
<См.
FU(H4DOTC)-44,
Блок управления
двигателем
(ECM).>

EN(H4DOTC)(diag)-69

Диагностика неисправностей при запуске двигателя

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

17.Диагностика неисправностей при запуске двигателя

A: ПРОЦЕДУРА

1. Проверьте количество топлива.

↓

2. Проверьте цепь электродвигателя стартера. <См. EN(H4DOTC)(diag)-70, ЦЕПЬ ЭЛЕКТРОДВИГАТЕЛЯ СТАРТЕРА,
Диагностика неисправностей при запуске двигателя.>

↓

3. Проверьте цепи питания и массы ECM. <См. EN(H4DOTC)(diag)-74, ПРОВЕРКА ЦЕПЕЙ ПИТАНИЯ И МАССЫ БЛОКА
УПРАВЛЕНИЯ ДВИГАТЕЛЕМ (ECM), Диагностика неисправностей при запуске двигателя.>

↓

4. Проверьте систему управления зажиганием. <См. EN(H4DOTC)(diag)-76, СИСТЕМА УПРАВЛЕНИЯ ЗАЖИГАНИЕМ,
Диагностика неисправностей при запуске двигателя.>

↓

5. Проверьте цепь топливного насоса. <См. EN(H4DOTC)(diag)-79, ЦЕПЬ ТОПЛИВНОГО НАСОСА, Диагностика неис-
правностей при запуске двигателя.>

↓

6. Проверьте цепь топливного инжектора. <См. EN(H4DOTC)(diag)-80, ЦЕПЬ ТОПЛИВНОГО ИНЖЕКТОРА, Диагностика
неисправностей при запуске двигателя.>

EN(H4DOTC)(diag)-70

Диагностика неисправностей при запуске двигателя

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

B: ЦЕПЬ ЭЛЕКТРОДВИГАТЕЛЯ СТАРТЕРА

ОСТОРОЖНО:
После проведения работ или замены неисправных деталей, выполните процедуру очистки
памяти <См. EN(H4DOTC)(diag)-54, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру
проверки <См. EN(H4DOTC)(diag)-46, ПОРЯДОК РАБОТЫ, Режим проверки.>

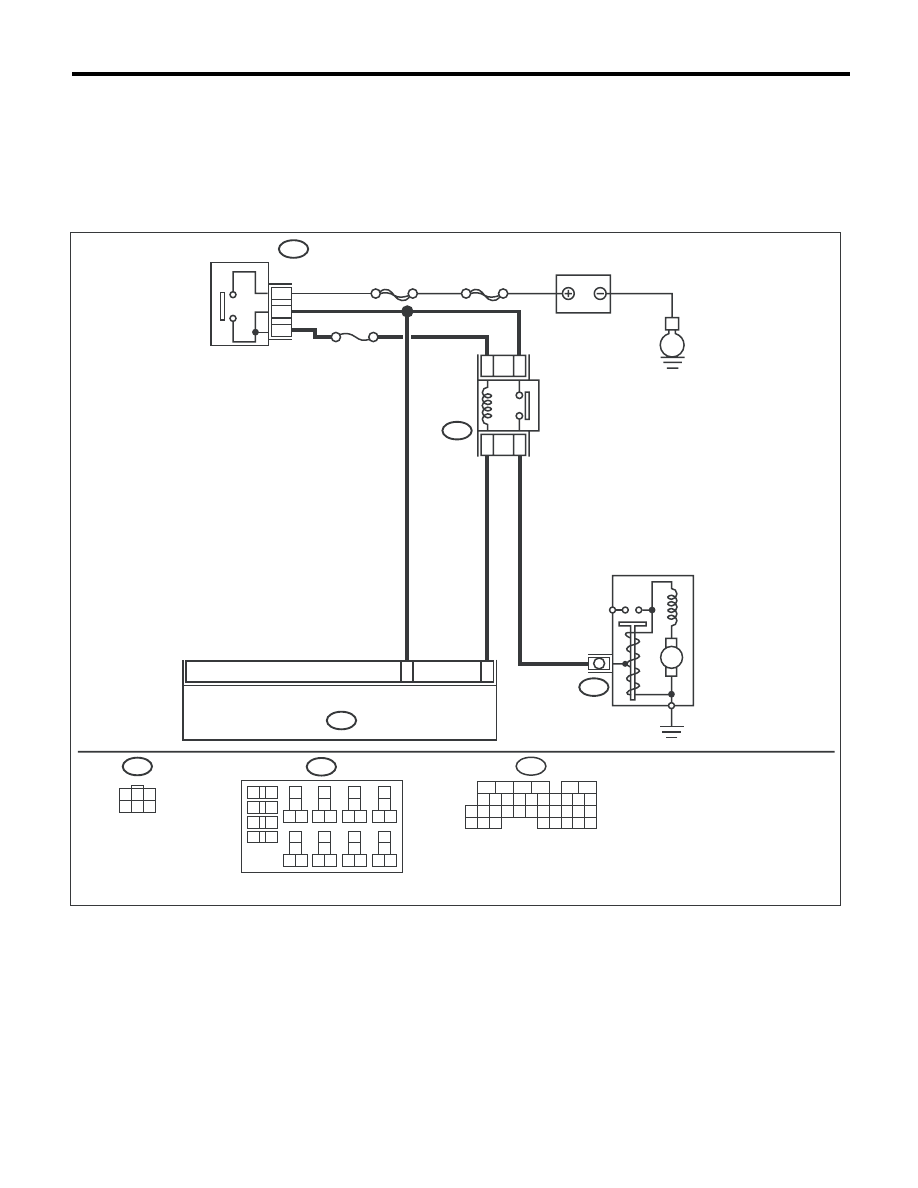

ЭЛЕКТРИЧЕСКАЯ СХЕМА:
• Модель с левосторонним управлением

32

20

No.21

B225

ГЛАВНЫЙ SBF

SBF-6

E

11

9

12

10

B136

B72

B14

M

2

6

3

B72

1

3

4 5 6

2

B136

16

10 11 12 13 14 15

25

24

30

9

8

7

17 18 19 20
28

21 22 23

29

32

31

1

2

3

4

5

6

27

26

33 34 35

B225

EN-06372

13
14

15 16

17

27

24

25
26

20

21
22

23

29
30

31

28

32

35

33
34

37
38

39

36

40

8

9

10

11 12

1

2

5

3

4

7

6

19

18

ВЫКЛЮЧАТЕЛЬ

ЗАЖИГАНИЯ

РЕЛЕ

СТАРТЕРА

АККУМУЛЯТОР

ДВИГАТЕЛЬ СТАРТЕРА

ECM

EN(H4DOTC)(diag)-71

Диагностика неисправностей при запуске двигателя

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

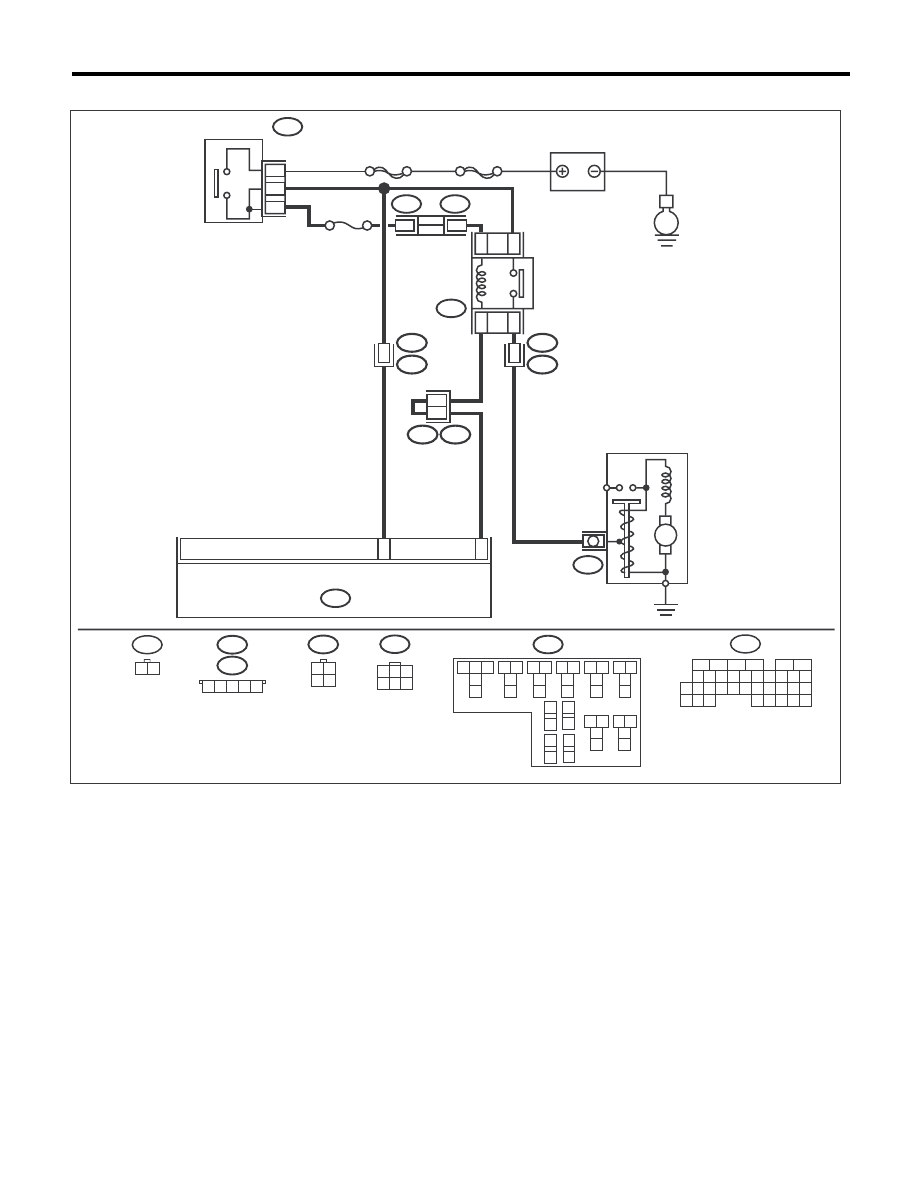

• Модель с правосторонним управлением

32

20

B225

ГЛАВНЫЙ SBF

SBF-6

E

22

24

23

25

B136

B72

B14

M

B72

1

3

4 5 6

2

2

B136

16

10 11 12 13 14 15

25

24

30

9

8

7

17 18 19 20
28

21 22 23

29

32

31

1

2

3

4

5

6

27

26

33 34 35

9

10

1 2 3

4
5

6 7

8

11

12

14 15

16

13

18 19

20

17

22 23

24

21

38 39

40
41

37

34 35

36

33

30

31

32

29

26

27

28

25

B225

EN-06373

B251

B252

B442

B441

1 2 3 4 5

B251

1 2
3 4

No.21

2

6

3

4

B251

B181

B182

B252

3

2

B442

B441

2

1

B181

1 2

ВЫКЛЮЧАТЕЛЬ

ЗАЖИГАНИЯ

РЕЛЕ

СТАРТЕРА

АККУМУЛЯТОР

ДВИГАТЕЛЬ СТАРТЕРА

ECM
