EN(H4DOTC)(diag)-16

Расположение электрических компонентов

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

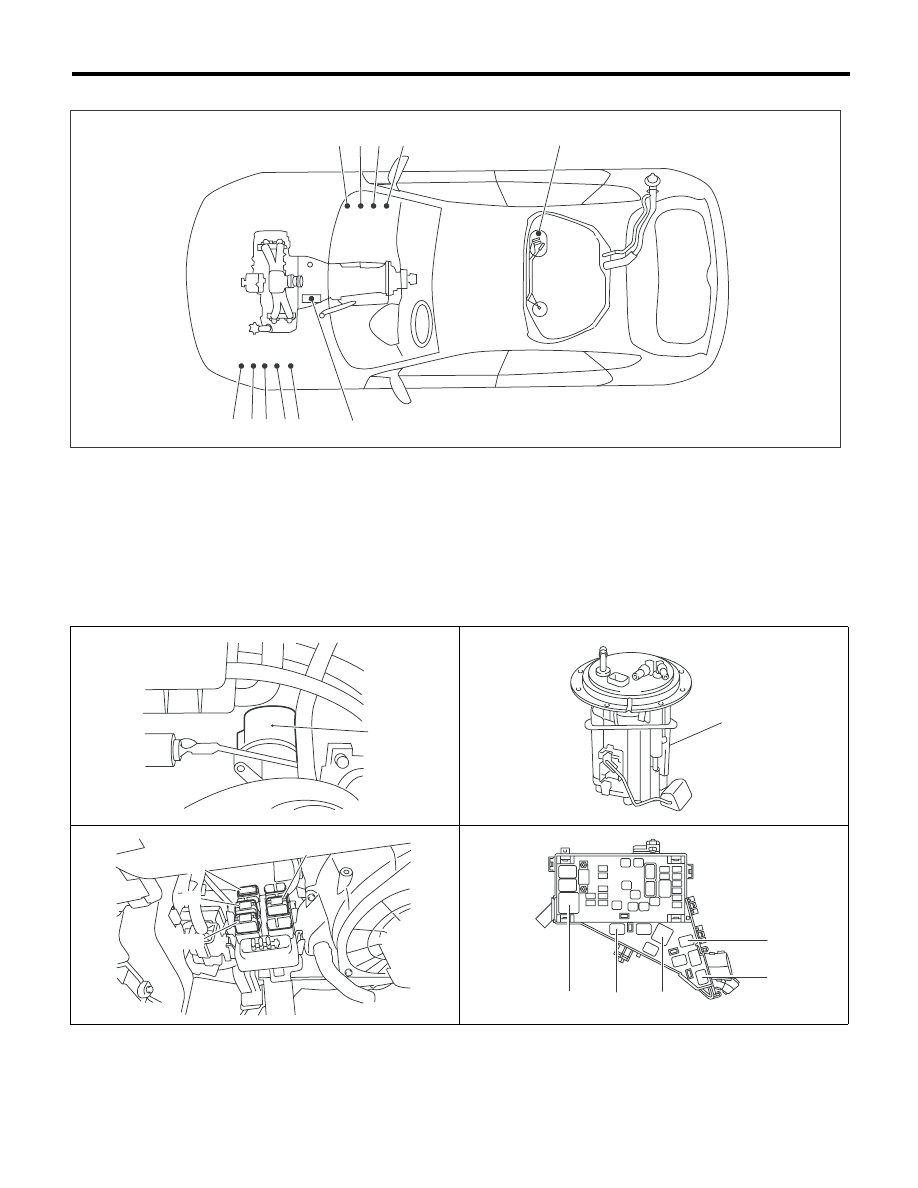

• Модель с левосторонним управлением

(1)

Стартер

(5)

Реле электронной дроссельной
заслонки

(9)

Реле клапана подачи вторичного
воздуха

(2)

Топливный насос

(6)

Реле основного вентилятора
радиатора 1

(3)

Главное реле

(7)

Реле вспомогательного венти-
лятора радиатора

(10)

Реле насоса вторичного воздуха

(4)

Реле топливного насоса

(8)

Реле основного вентилятора
радиатора 2

(11)

Реле датчика кислорода (качества
топливовоздушной смеси)

EN-06364

(11)

(2)

(5)

(4)

(3)

(6)

(7)

(8)

(9)

(10)

(1)

EN-05614

(1)

EN-02093

(2)

EN-06365

(11)

(3)

(4)

(5)

EN-04399

(6)

(9)

(10)

(8)

(7)

EN(H4DOTC)(diag)-17

Расположение электрических компонентов

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

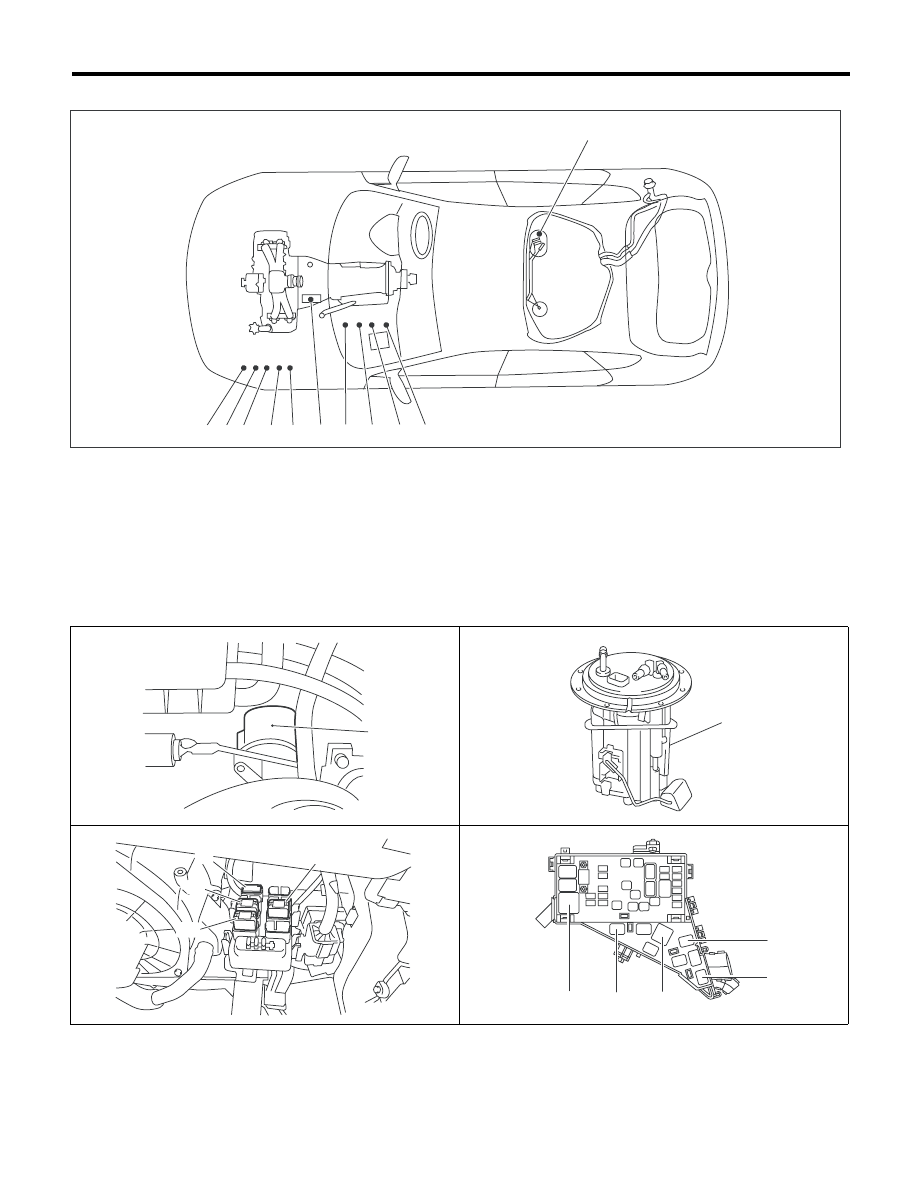

• Модель с правосторонним управлением

(1)

Стартер

(5)

Реле электронной дроссельной
заслонки

(9)

Реле клапана подачи вторичного
воздуха

(2)

Топливный насос

(6)

Реле основного вентилятора
радиатора 1

(3)

Главное реле

(7)

Реле вспомогательного венти-
лятора радиатора

(10)

Реле насоса вторичного воздуха

(4)

Реле топливного насоса

(8)

Реле основного вентилятора
радиатора 2

(11)

Реле датчика кислорода (качества
топливовоздушной смеси)

EN-05873

(2)

(11)

(5)

(4)

(3)

(6)

(7)

(8)

(9)

(10)

(1)

EN-05614

(1)

EN-02093

(2)

EN-05884

(11)

(3)

(4)

(5)

EN-04399

(6)

(9)

(10)

(8)

(7)

EN(H4DOTC)(diag)-18

Расположение электрических компонентов

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

2. ТРАНСМИССИЯ

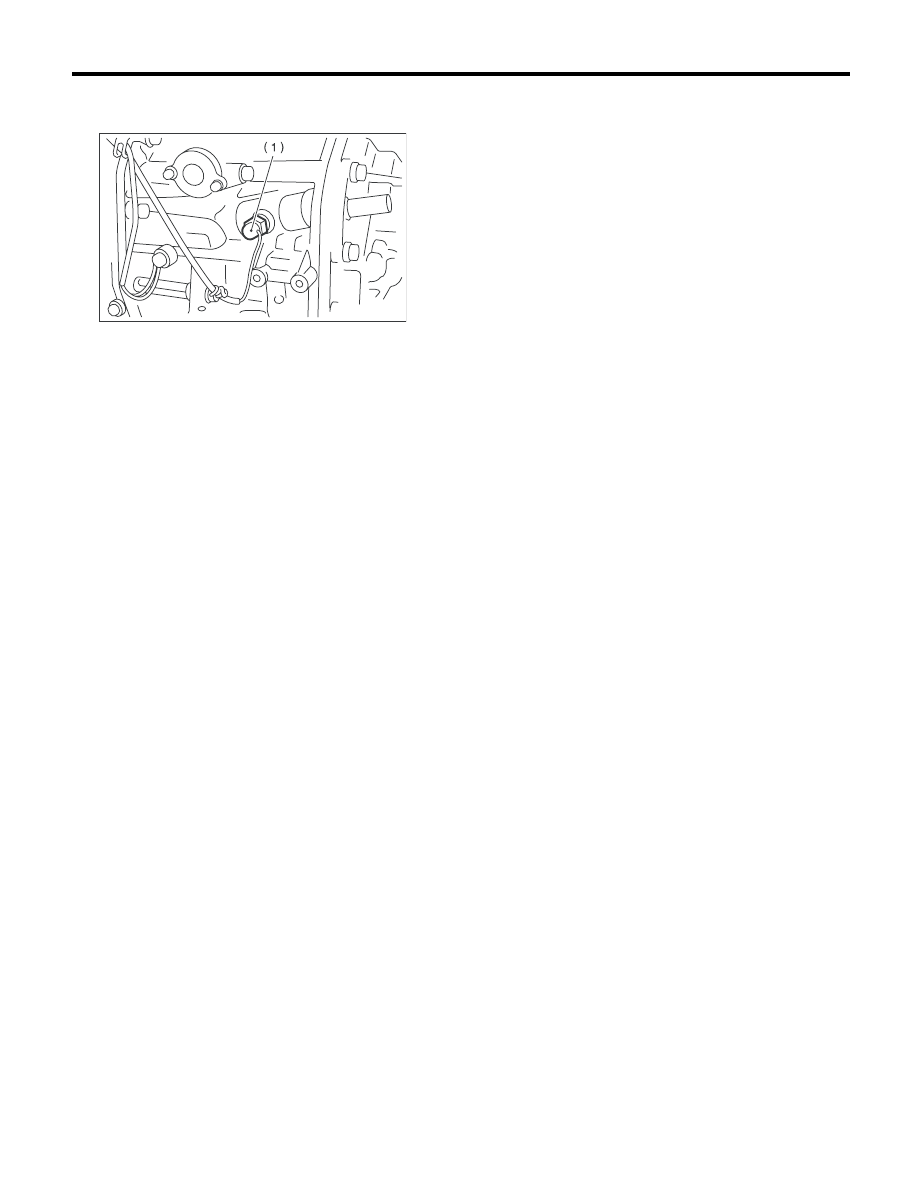

• Электромагнитный клапан и датчик

(1) Датчик нейтральной передачи

EN-00192

EN(H4DOTC)(diag)-19

Входные/выходные сигналы блока управления двигателем (ECM)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

5. Входные/выходные сигналы блока управления двигателем

(ECM)

A: ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Описание

Разъ-

ем №

Клем-

ма №

Напряжение сигнала (В)

Примечание

Выключатель зажига-

ния в положении ON

(двигатель выключен)

Двигатель включен

(холостой ход)

Датчик угла пово-
рота коленчатого
вала

Сигнал (+)

B134

13

0

–7 — +7

Форма сигнала

Сигнал (–)

B134

14

0

0

 —

Экран

B134

24

0

0

 —

Задний датчик
кислорода

Сигнал

B135

4

0

0 — 0,9

 —

Экран

B135

1

0

0

 —

МАССА
(датчик)

B135

30

0

0

 —

Нагреватель пе-
реднего датчика
кислорода

Сигнал 1

B136

3

 —

 —

Форма сигнала

Сигнал 2

B136

2

 —

 —

Форма сигнала

Сигнал нагревателя заднего дат-
чика кислорода

B136

4

0 — 13

 —

Форма сигнала

Датчик темпера-
туры охлаждаю-
щей жидкости

Сигнал

B134

34

1,0 — 1,4

1,0 — 1,4

После прогрева двига-

теля

МАССА
(датчик)

B134

29

0

0

После прогрева двига-

теля

Датчик воздушно-
го потока

Сигнал

B135

26

 —

0,3 — 4,5

 —

Экран

B135

35

0

0

 —

МАССА

B135

34

0

0

 —

Сигнал датчика температуры
впускаемого воздуха

B135

18

0,3 — 4,6

0,3 — 4,6

 —

Электромагнитный перепускной
клапан турбокомпрессора

B137

27

0 или 10 — 13

0 или 12 — 14

Форма сигнала

Выключатель стартера

B136

32

0

0

При прокручивании ко-

ленчатого вала: 8 — 14

Выключатель кондиционера

B136

24

ВКЛ: 10 — 13

ВЫКЛ: 0

ВКЛ: 12 — 14

ВЫКЛ: 0

 —

EN-05288

B134

5

6

7

8

2

1

9

4

3

10

24

22

23

25

11

12

13

14

15

26

27

28

16

17

18

19

20

21

33

34

29

32

30

31

B136

5

6

7

8

2

1

9

4

3

10

24

22

23

25

11

12

13

14

15
26

27

28

16

17

18

19

20

21

33

34

29

32

30

31

35

B135

5

6

7

8

2

1

9

4

3

10

24

22

23

25

11

12

13

14

15

26

27

28

16

17

18

19

20

21
29

30

31

32

33

34

35

B137

5

6

7

8

2

1

9

4

3

10

22

23

11

12

13

14

15

24

25

26

16

17

18

19

20

21

27

28

29

30

31
