CO(H4DOTC)-26

Вспомогательный вентилятор радиатора и электродвигатель вентилятора

СИСТЕМА ОХЛАЖДЕНИЯ

9. Вспомогательный

вентилятор радиатора
и электродвигатель
вентилятора

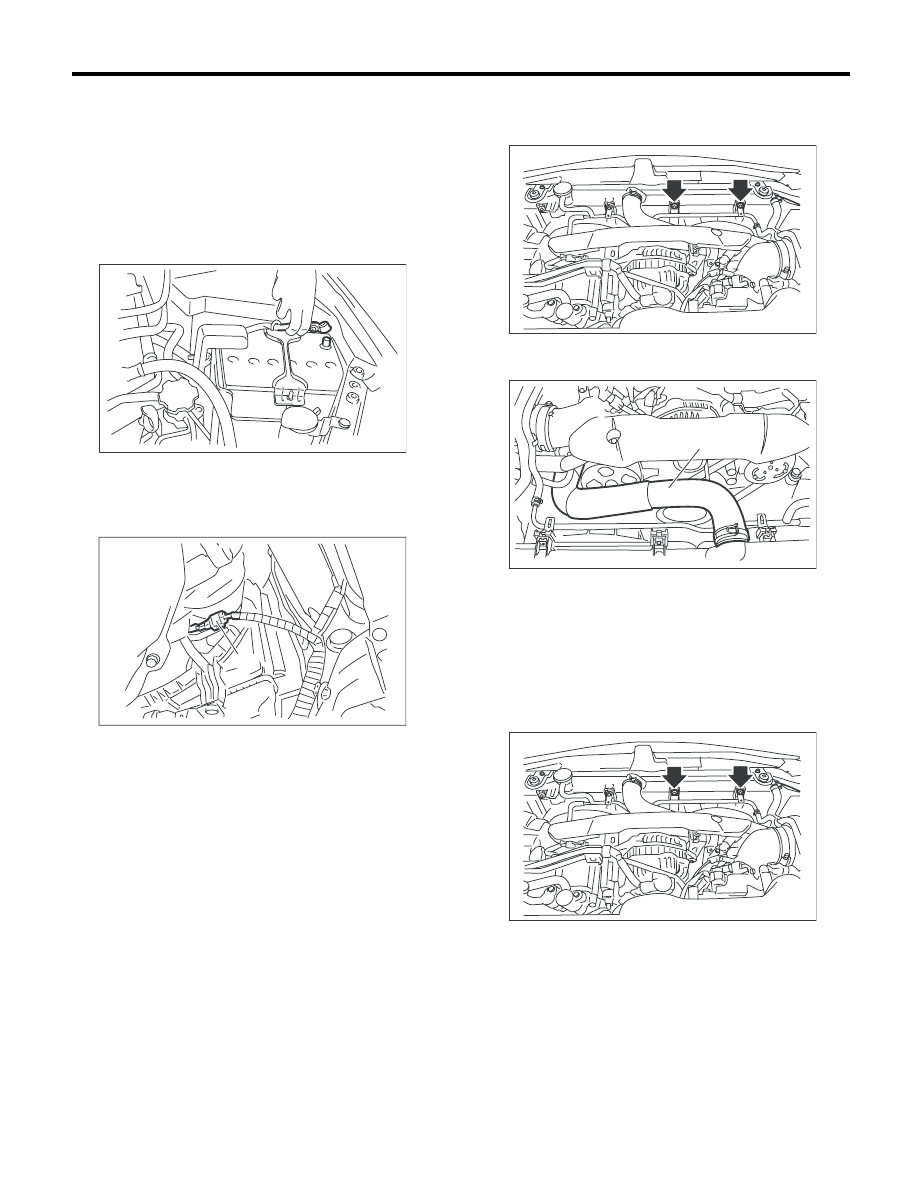

A: СНЯТИЕ

1) Установите автомобиль на подъемник.
2) Отсоедините провод массы от аккумулятора.

3) Поднимите автомобиль на подъемнике.
4) Снимите нижний кожух.
5) Отсоедините разъем (B) электродвигателя
вспомогательного вентилятора радиатора.

6) Слейте примерно 1 л (1,06 кварт США,
0,88 британских кварт) охлаждающей жидкос-
ти. <См. CO(H4DOTC)-14, СЛИВ ОХЛАЖДАЮ-
ЩЕЙ ЖИДКОСТИ ДВИГАТЕЛЯ, ЗАМЕНА, Ох-
лаждающая жидкость двигателя.>
7) Опустите автомобиль.
8) Снимите воздухозаборный короб.
9) Отсоедините переливной шланг.
10) Отсоедините переливную трубку.
11) Снимите расширительный бачок.
<См. CO(H4DOTC)-28, СНЯТИЕ, Расширитель-
ный бачок.>

12) Отверните крепежные болты от узла элек-
тродвигателя вспомогательного вентилятора
радиатора.

13) Отсоедините от радиатора впускной шланг
радиатора (А).

14) Снимите узел электродвигателя вспомога-
тельного вентилятора радиатора с автомобиля.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

Момент затяжки:

7,5 Нм (0,8 кгс-м, 5,5 фунт-сила-фут)

IN-00203

(B)

CO-02367

CO-02374

CO-02368

(A)

CO-02374

CO(H4DOTC)-27

Вспомогательный вентилятор радиатора и электродвигатель вентилятора

СИСТЕМА ОХЛАЖДЕНИЯ

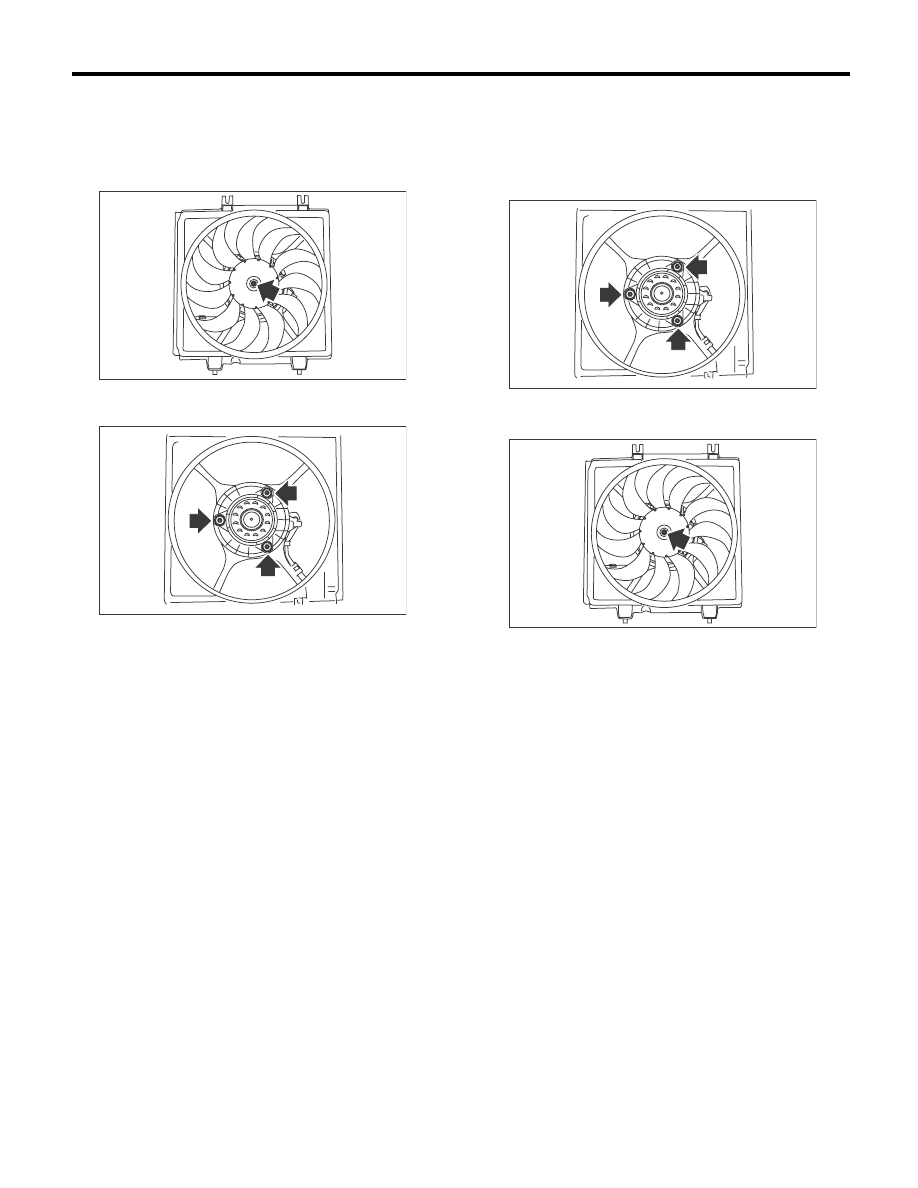

C: РАЗБОРКА

1) Снимите зажим, который крепит разъем
электродвигателя вентилятора к кожуху.
2) Отверните гайку, которая крепит вентиля-
тор к электродвигателю вентилятора.

3) Отверните болты, которые крепят электро-
двигатель вентилятора к кожуху.

D: СБОРКА

Сборка производится в порядке, обратном по-
рядку разборки.

Момент затяжки:

4,41 Нм (0,45 кгс-м, 3,25 фунт-сила-фут)

Момент затяжки:

3,4 Нм (0,3 кгс-м, 2,5 фунт-сила-фут)

CO-02369

CO-02373

CO-02373

CO-02369

CO(H4DOTC)-28

Расширительный бачок

СИСТЕМА ОХЛАЖДЕНИЯ

10.Расширительный бачок

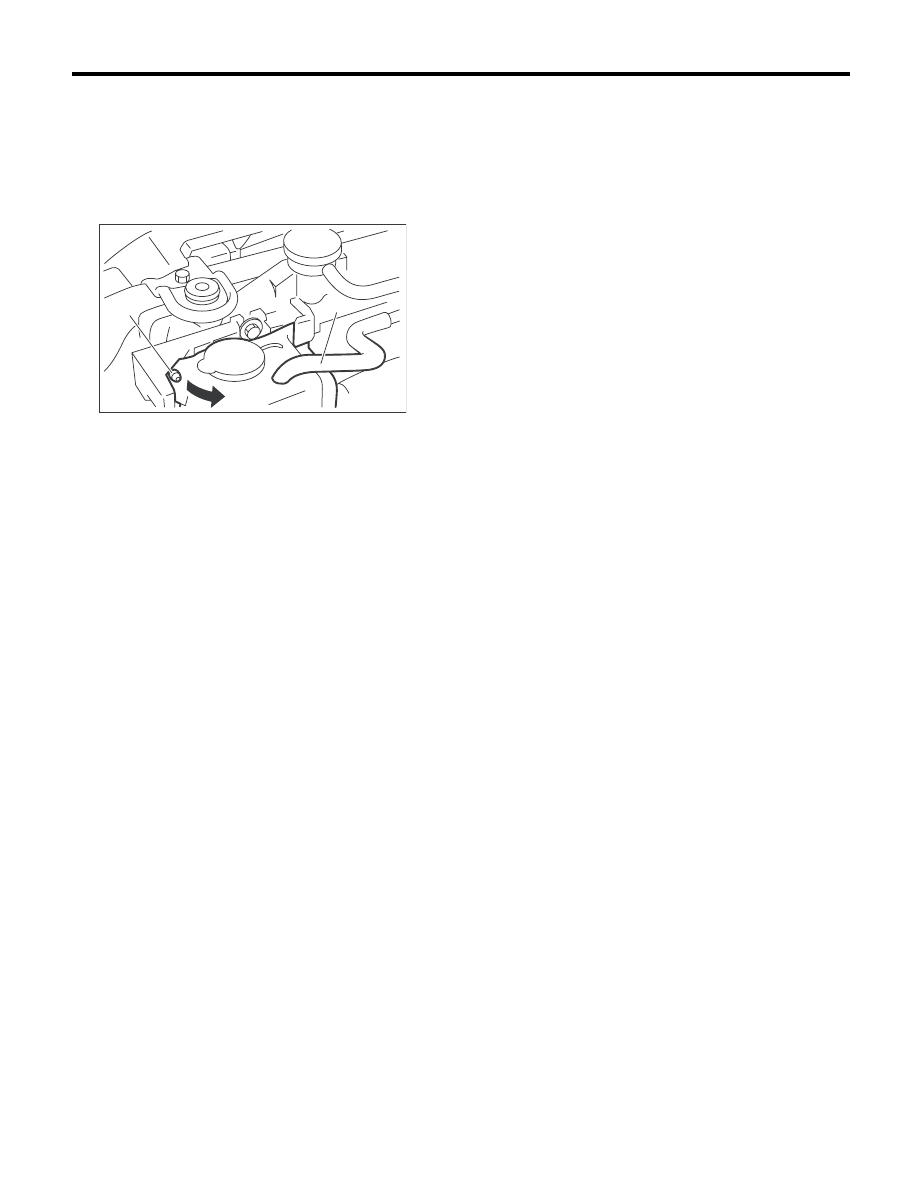

A: СНЯТИЕ

1) Отсоедините переливной шланг (А).
2) Нажимая на захват (B), вытяните расши-
рительный бачок в направлении, указанном
стрелкой.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

C: ПРОВЕРКА

Убедитесь, что уровень охлаждающей жидкос-
ти двигателя находится между отметками
“FULL” и “LOW”.

CO-00263

(B)

(A)

CO(H4DOTC)-29

Заправочный бачок охлаждающей жидкости

СИСТЕМА ОХЛАЖДЕНИЯ

11.Заправочный бачок

охлаждающей жидкости

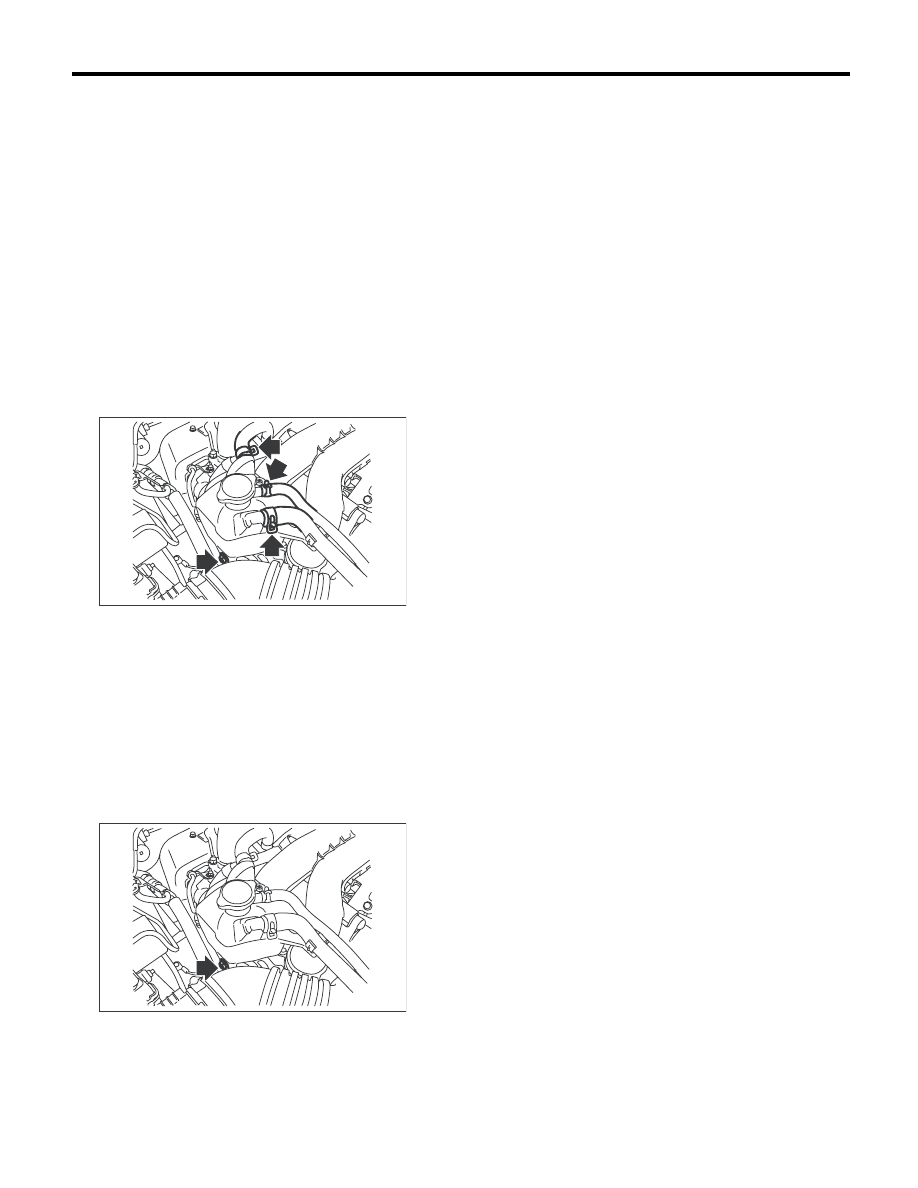

A: СНЯТИЕ

ВНИМАНИЕ:
Радиатор находится под давлением. Перед
тем, как начать работать с радиатором, дож-
дитесь охлаждения двигателя.
1) Слейте примерно 3,0 л (3,2 кварты США,
2,6 британской кварты) охлаждающей жидкос-
ти. <См. CO(H4DOTC)-14, СЛИВ ОХЛАЖДАЮ-
ЩЕЙ ЖИДКОСТИ ДВИГАТЕЛЯ, ЗАМЕНА, Ох-
лаждающая жидкость двигателя.>
2) Отсоедините от заправочного бачка шланги
охлаждающей жидкости двигателя.
3) Отверните болты, крепящие заправочный
бачок охлаждающей жидкости.

4) Отсоедините шланг охлаждающей жидкости
двигателя, присоединенный к нижней стороне
заправочного бачка.
5) Снимите заправочный бачок охлаждающей
жидкости.

B: УСТАНОВКА

1) Установка производится в порядке, обрат-
ном порядку снятия.

Момент затяжки:

16 Нм (1,6 кгс-м, 11,8 фунт-сила-фут)

2) Залейте охлаждающую жидкость двигателя.
<См. CO(H4DOTC)-14, ЗАЛИВКА ОХЛАЖДАЮ-
ЩЕЙ ЖИДКОСТИ ДВИГАТЕЛЯ, ЗАМЕНА, Ох-
лаждающая жидкость двигателя.>

CO-02392

CO-02393
