FU(H4DOTC)-42

Передний датчик кислорода (качества топливовоздушной смеси)

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

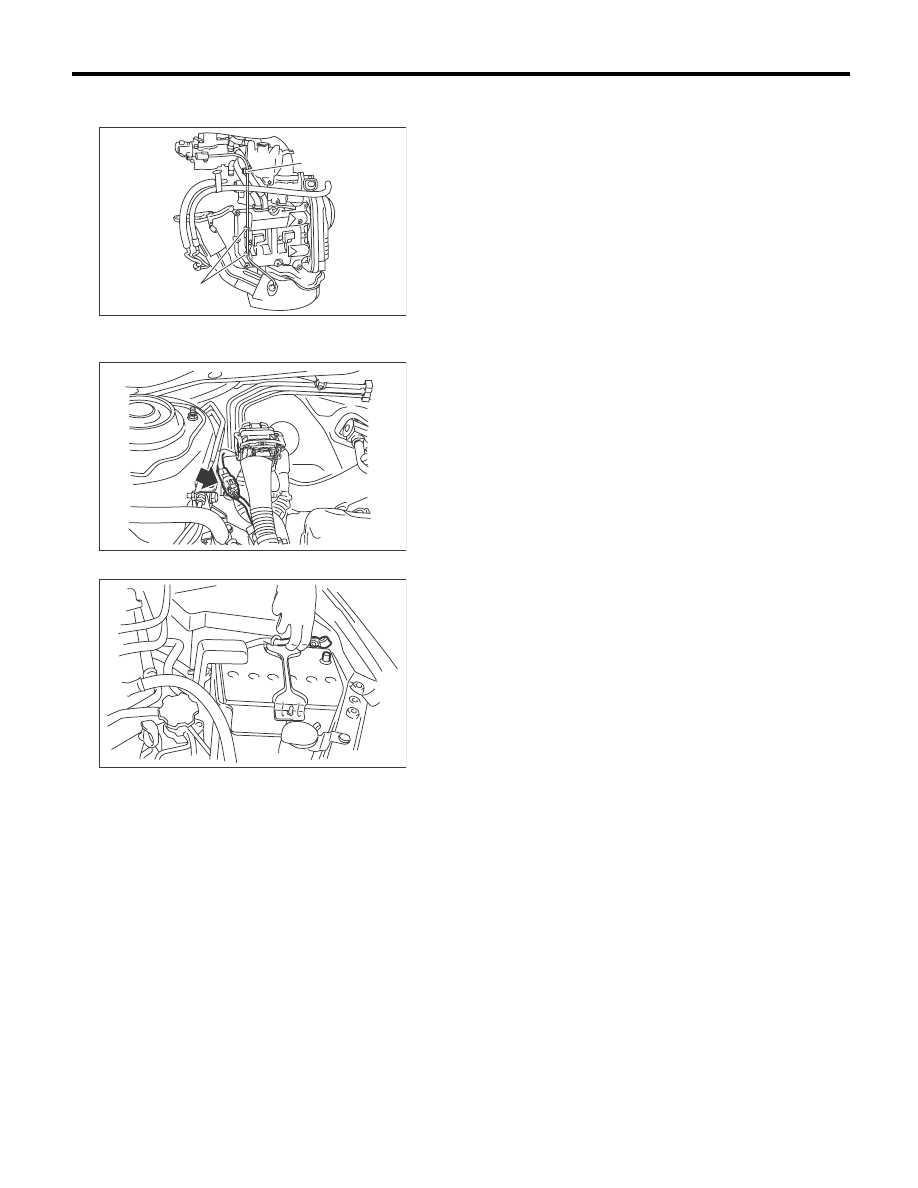

5) Закрепите жгут проводов переднего датчи-
ка кислорода при помощи фиксаторов (A) и (B).

6) Подключите разъем переднего датчика кис-
лорода.

7) Присоедините провод массы к аккумулятору.

FU-03469

(A)

(B)

FU-03413

IN-00203

FU(H4DOTC)-43

Задний датчик кислорода

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

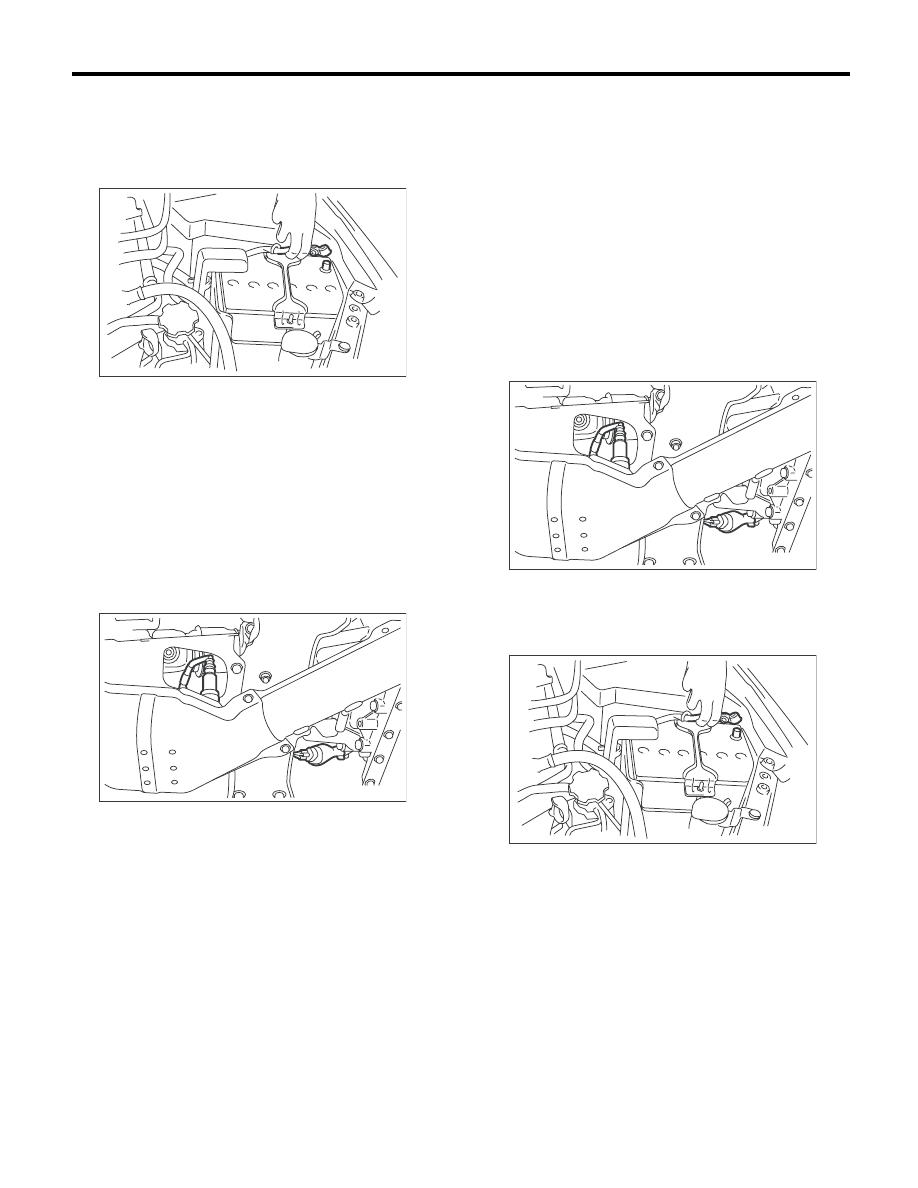

17.Задний датчик кислорода

A: СНЯТИЕ

1) Установите автомобиль на подъемник.
2) Отсоедините провод массы от аккумулятора.

3) Поднимите автомобиль на подъемнике.
4) Отсоедините разъем от заднего датчика
кислорода.
5) Нанесите аэрозольную смазку на резьбовую
часть заднего датчика кислорода и оставьте
его на минуту или более.
6) Снимите задний датчик кислорода.

ОСТОРОЖНО:
Перед снятием заднего датчика кислорода
необходимо дождаться остывания выхлоп-
ной трубы, в противном случае это может
повредить выхлопную трубу.

B: УСТАНОВКА

1) Перед установкой заднего датчика кислоро-
да нанесите слой противозадирного состава
только на его резьбовую часть, чтобы облег-
чить следующее снятие датчика.

ОСТОРОЖНО:
Никогда не наносите противозадирный со-
став на щиток заднего датчика кислорода.

Противозадирный состав:

NEVER-SEEZ NSN, JET LUBE SS-30 или экви-
валентный

2) Установите задний датчик кислорода.

Момент затяжки:

21 Нм (2,1 кгс-м, 15,5 фунт-сила-фут)

3) Подключите разъем к заднему датчику кис-
лорода.
4) Опустите автомобиль.
5) Присоедините провод массы к аккумулятору.

IN-00203

FU-03349

FU-03349

IN-00203

FU(H4DOTC)-44

Блок управления двигателем (ECM)

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

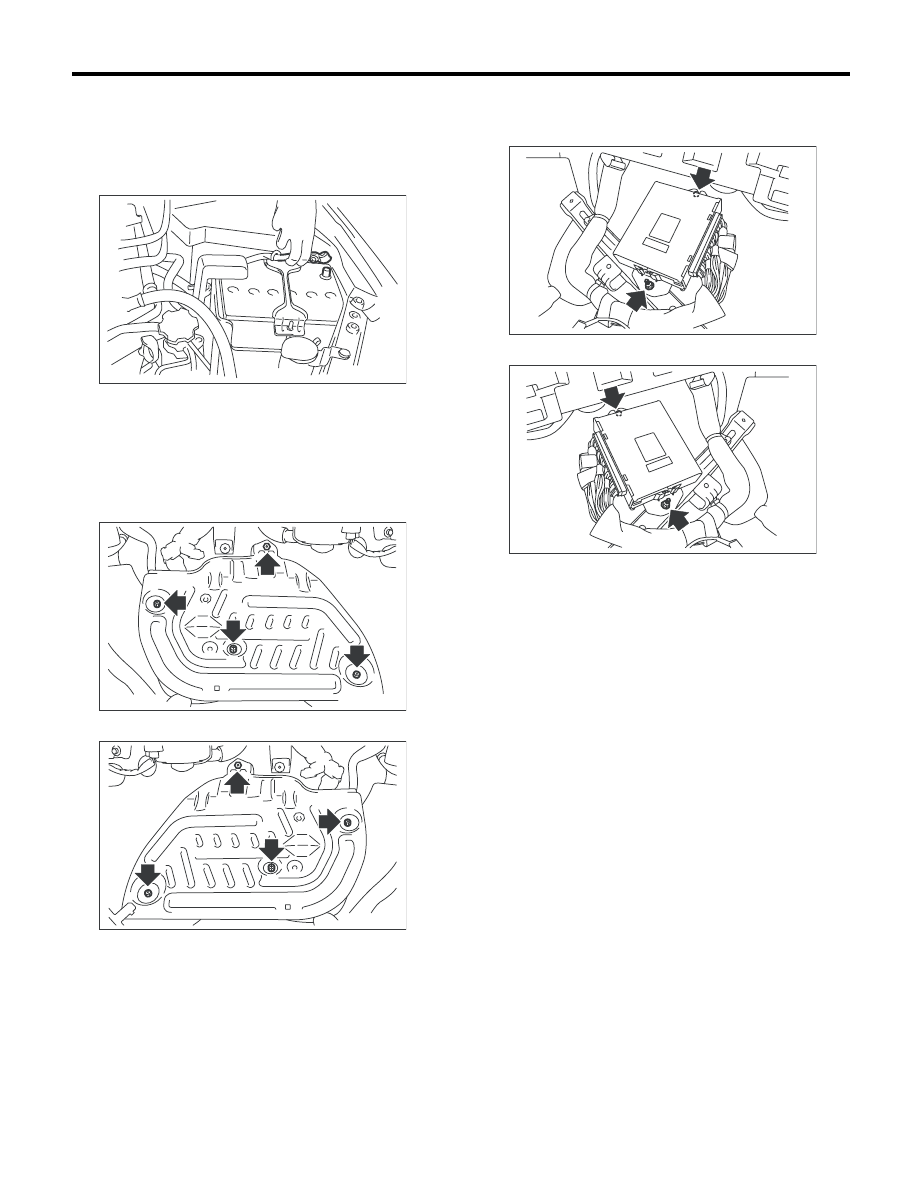

18.Блок управления

двигателем (ECM)

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.

2) Снимите нижнюю часть внутренней отделки
со стороны пассажира. <См. EI-49, СНЯТИЕ,
Нижняя часть внутренней отделки.>
3) Снимите напольный коврик переднего пас-
сажирского сиденья.
4) Снимите защитную крышку.
• Модель с левосторонним управлением

• Модель с правосторонним управлением

5) Отверните гайки и болты, которые крепят
ECM на кронштейне.
• Модель с левосторонним управлением

• Модель с правосторонним управлением

6) Отсоедините разъемы ECM и извлеките его.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

ОСТОРОЖНО:
При замене ECM на модели, оборудованной
иммобилайзером, обязательно выполните
регистрацию системы иммобилайзера. (Обра-
титесь к “Файлу справки к программному
обеспечению для ПК Subaru Select Monitor”.)

ПРИМЕЧАНИЕ:
Во избежание повреждений системы впрыска
топлива, при замене ECM будьте внимательны,
чтобы не установить блок с другими парамет-
рами.

Момент затяжки:

7,5 Нм (0,8 кгс-м, 5,5 фунт-сила-фут)

IN-00203

FU-03416

FU-03350

FU-03417

FU-03351

FU(H4DOTC)-45

Главное реле

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

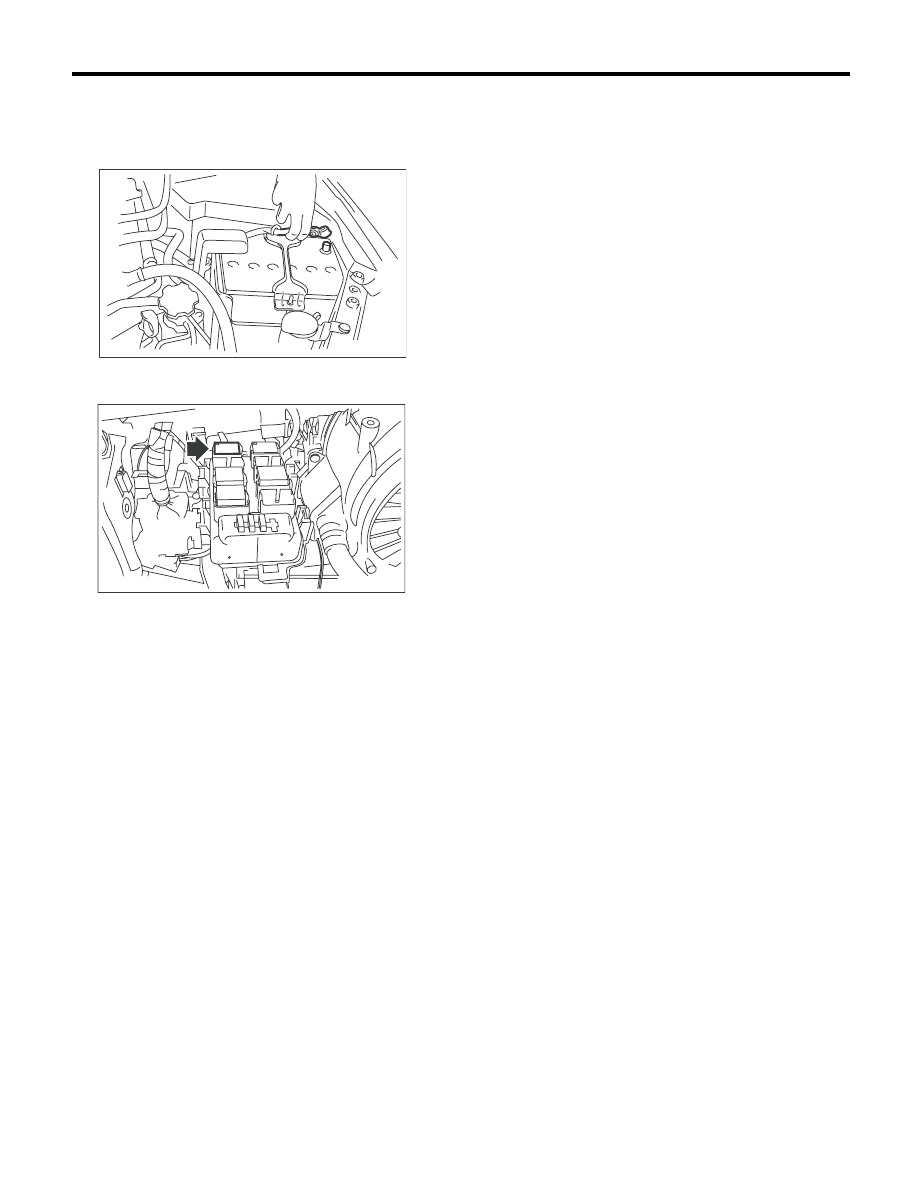

19.Главное реле

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.

2) Снимите главное реле с блока реле, распо-
ложенного за отделением для перчаток.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

IN-00203

FU-03418
