FU(H4DOTC)-30

Датчик детонации

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

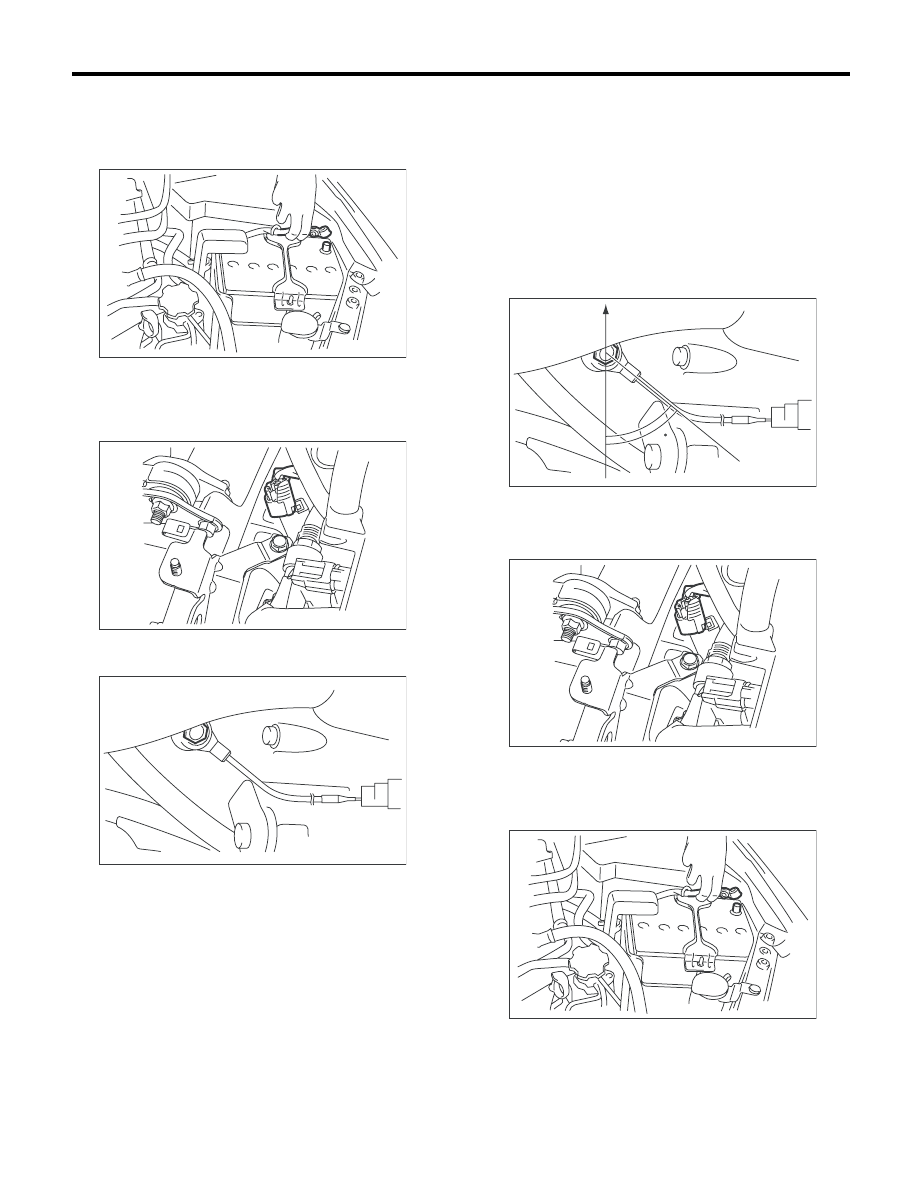

7. Датчик детонации

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.

2) Снимите промежуточный охладитель.
<См. IN(H4DOTC)-12, СНЯТИЕ, Промежуточ-
ный охладитель.>
3) Отсоедините разъем датчика детонации.

4) Снимите датчик детонации с блока цилинд-
ров.

B: УСТАНОВКА

1) Установите датчик детонации на блок ци-
линдров.

ПРИМЕЧАНИЕ:
Выступающая часть датчика детонации, из ко-
торой выходит провод, должна быть установ-
лена под углом 60° по отношению к задней час-
ти двигателя.

Момент затяжки:

24 Нм (2,4 кгс-м, 17,7 фунт-сила-фут)

2) Подключите разъем датчика детонации.

3) Установите промежуточный охладитель.
<См. IN(H4DOTC)-13, УСТАНОВКА, Промежуточ-
ный охладитель.>
4) Присоедините провод массы к аккумулятору.

IN-00203

FU-03437

FU-00519

(A) Переднее направление

FU-00413

(A)

60

FU-03437

IN-00203

FU(H4DOTC)-31

Датчик положения дроссельной заслонки

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

8. Датчик положения

дроссельной заслонки

A: ТЕХНИЧЕСКИЕ

ХАРАКТЕРИСТИКИ

Корпус дроссельной заслонки является нераз-
борной деталью, т.е. нельзя снимать датчик
положения дроссельной заслонки с корпуса
дроссельной заслонки.
Обратитесь к разделу “Корпус дроссельной за-
слонки”, в котором приведены процедуры сня-
тия и установки. <См. FU(H4DOTC)-13, СНЯТИЕ,
Корпус дроссельной заслонки.>
<См. FU(H4DOTC)-13, УСТАНОВКА, Корпус
дроссельной заслонки.>

FU(H4DOTC)-32

Датчик массового расхода воздуха и температуры впускаемого воздуха

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

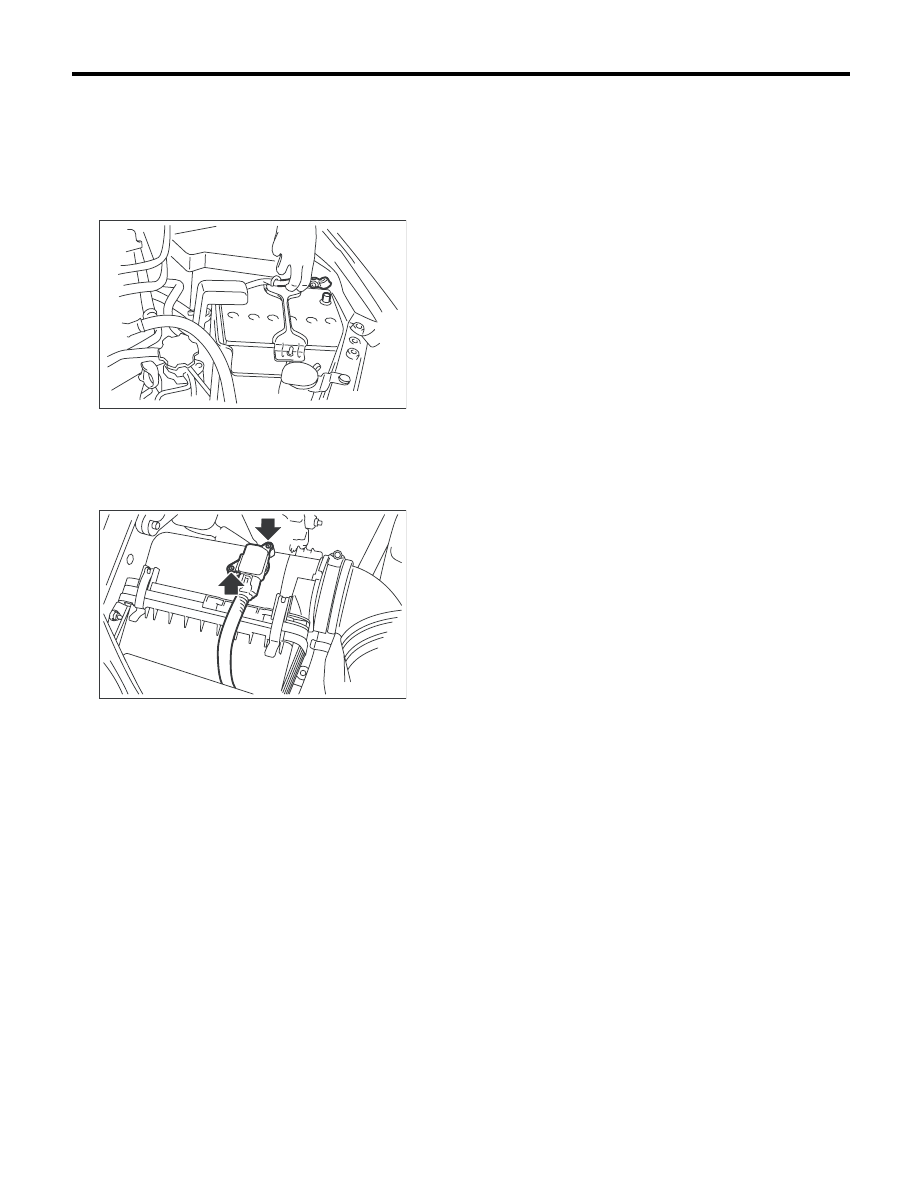

9. Датчик массового расхода

воздуха и температуры
впускаемого воздуха

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.

2) Отсоедините разъем от датчика массового
расхода воздуха и температуры впускаемого
воздуха.
3) Снимите датчик массового расхода воздуха
и температуры впускаемого воздуха.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

Момент затяжки:

1 Нм (0,1 кгс-м, 0,7 фунт-сила-фут)

IN-00203

FU-03348

FU(H4DOTC)-33

Датчик абсолютного давления в коллекторе

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

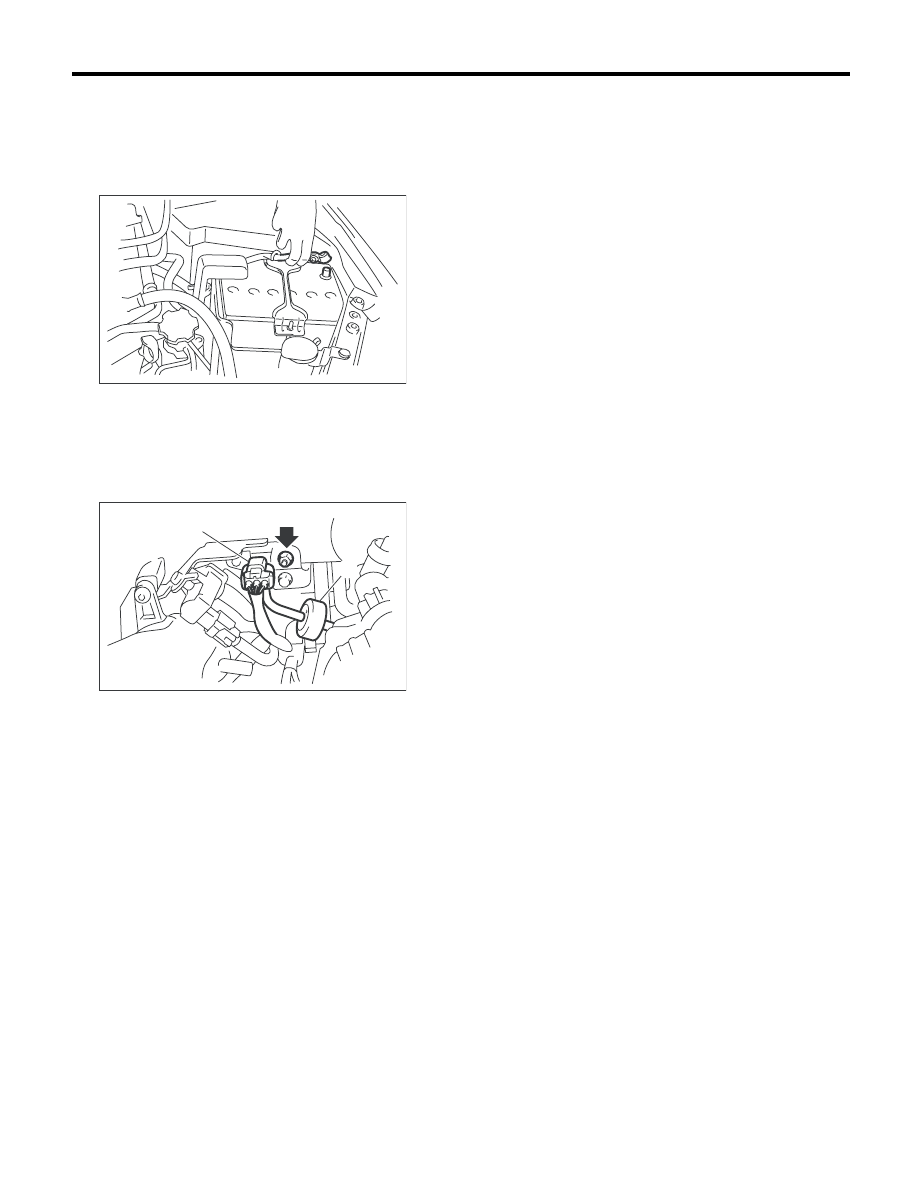

10.Датчик абсолютного

давления в коллекторе

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.

2) Отсоедините разъем от датчика абсолютно-
го давления в коллекторе (А) и снимите с впус-
кного коллектора узел фильтра (В).
3) Снимите датчик абсолютного давления в
коллекторе с кронштейна электромагнитного
клапана.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

Момент затяжки:

6,4 Нм (0,7 кгс-м, 4,7 фунт-сила фут)

IN-00203

(A)

FU-01188

(B)
