EN(H4DO)(diag)-20

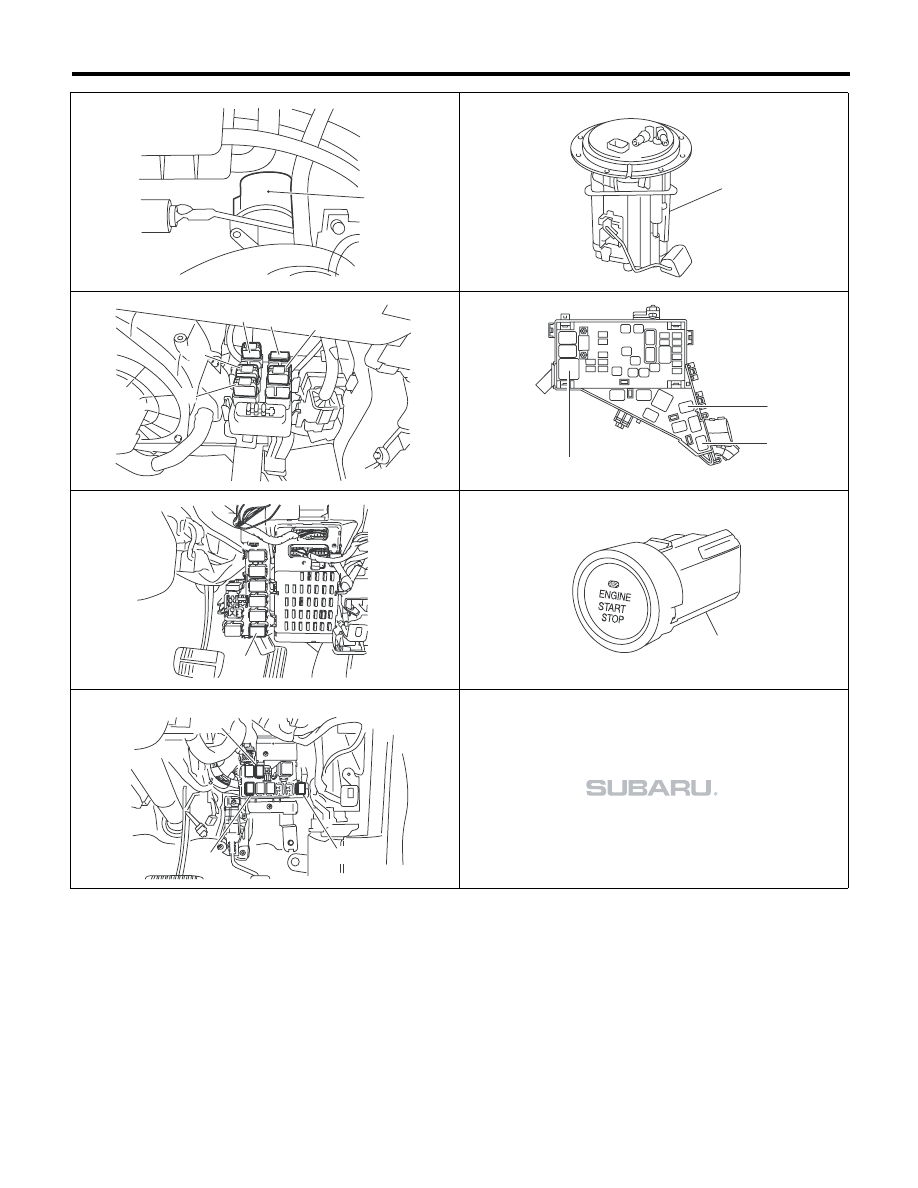

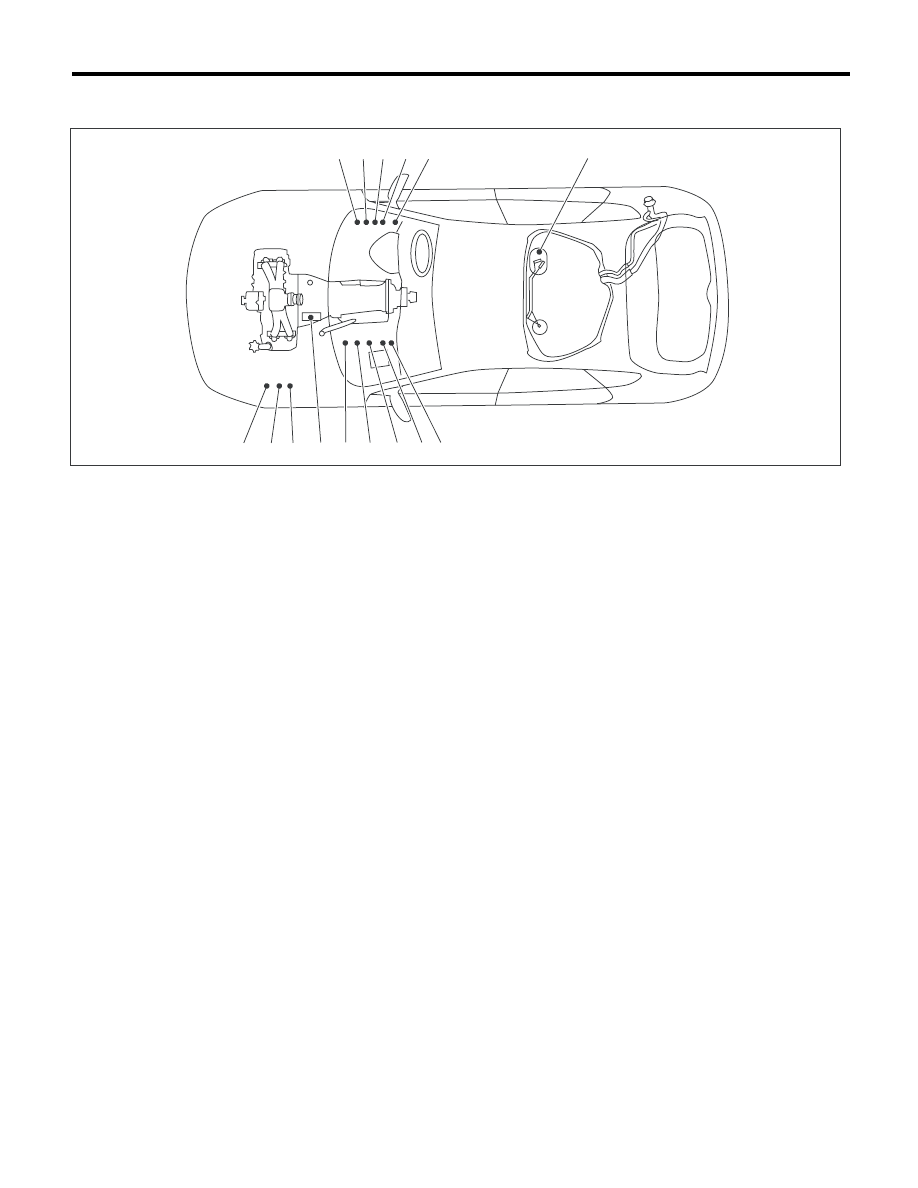

Расположение электрических компонентов

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

• Модель с правосторонним управлением с системой запуска/остановки двигателя при помощи
кнопки

(1) Стартер

(6)

Реле основного вентилятора ра-
диатора 1

(11) Реле зажигания

(2) Топливный насос

(7)

Реле вспомогательного вентиля-
тора радиатора

(12) Кнопка запуска/остановки двигателя

(3) Главное реле

(8)

Реле основного вентилятора ра-
диатора 2

(13) Реле зажигания 1 (системы запуска/оста-

новки двигателя при помощи кнопки)

(4) Реле топливного насоса

(9)

Реле датчика кислорода (качес-
тва топливовоздушной смеси)

(14) Реле стартера (системы запуска/останов-

ки двигателя при помощи кнопки)

(5) Реле электронной дрос-

сельной заслонки

(10)

Реле стартера

(15) Реле отсечки стартера

EN-06332

(2)

(14) (13) (10) (12)

(9) (11)

(5)

(4)

(3)

(6)

(7)

(8)

(1)

(15)

EN(H4DO)(diag)-21

Расположение электрических компонентов

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

EN-05616

(1)

EN-06058

(2)

EN-06333

(9)

(3)

(4)

(5)

(11)

EN-06260

(6)

(8)

(7)

EN-06334

(10)

EN-06329

(12)

EN-06335

(14)

(15)

(13)

EN(H4DO)(diag)-22

Расположение электрических компонентов

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

2. ТРАНСМИССИЯ

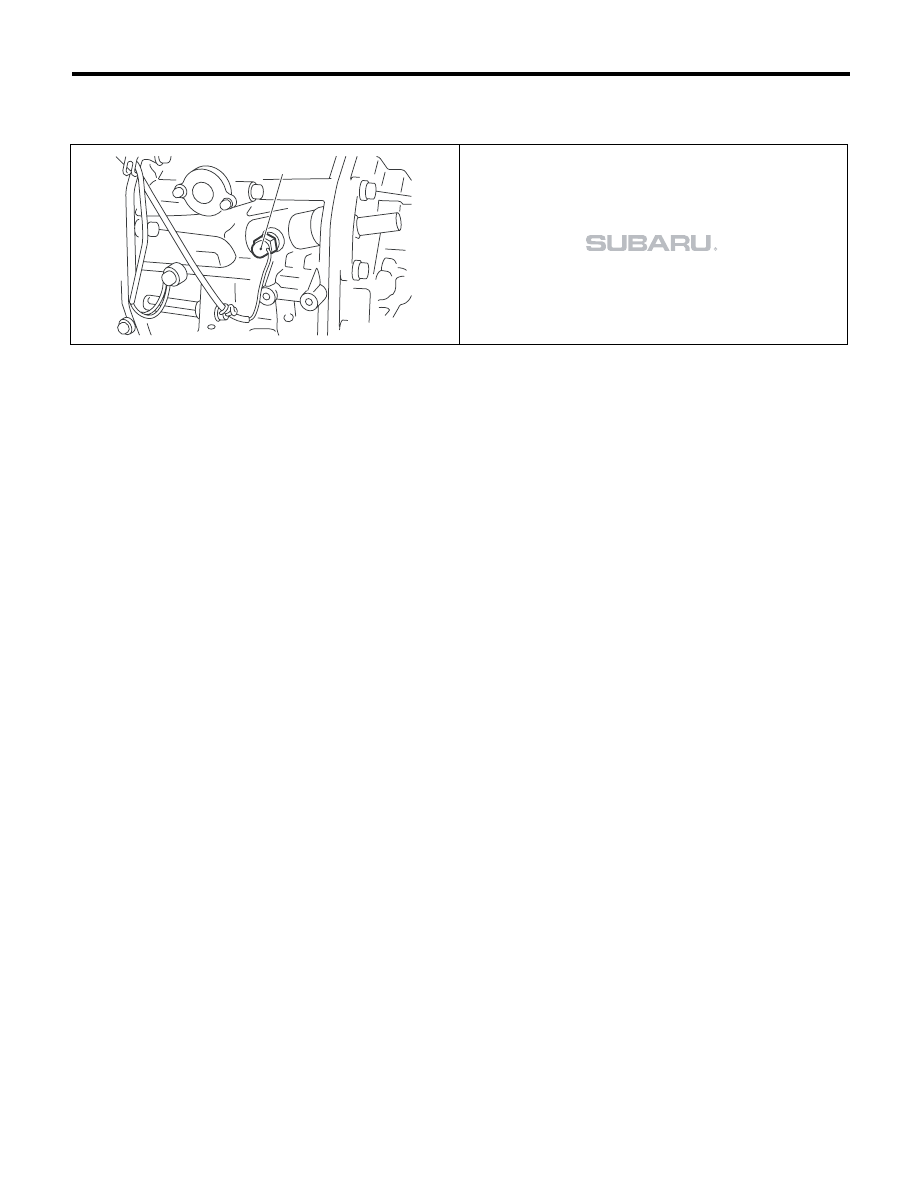

• Электромагнитный клапан и датчик (модель MT)

(1)

Датчик нейтральной передачи









EN-00192

(1)

EN(H4DO)(diag)-23

Входные/выходные сигналы блока управления двигателем (ECM)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

5. Входные/выходные сигналы блока управления двигателем

(ECM)

A: ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Описание

Разъ-

ем №

Клем-

ма №

Напряжение сигнала (В)

Примечание

Выключатель зажига-

ния в положении ON

(двигатель выключен)

Двигатель включен

(холостой ход)

Датчик угла по-
ворота колен-
чатого вала

Сигнал (+)

B137

29

0

–7 — +7

Форма сигнала

Сигнал (–)

B137

30

0

0

 —

Экран

B137

21

0

0

 —

Задний датчик
кислорода

Сигнал

B136

21

0

0 — 0,9

 —

Экран

B136

22

0

0

 —

МАССА
(датчик)

B137

31

0

0

 —

Нагреватель пе-
реднего датчи-
ка кислорода

Сигнал 1

B134

2

0 — 1,0

 —

Форма сигнала

Сигнал 2

B134

1

Сигнал 3

B134

9

Сигнал 4

B134

10

Сигнал нагревателя задне-
го датчика кислорода

B135

7

0 — 1,0

 —

Форма сигнала

Датчик темпе-
ратуры охлаж-
дающей жид-
кости

Сигнал

B137

11

1,0 — 1,4

1,0 — 1,4

После прогрева двигателя

МАССА
(датчик)

B137

31

0

0

После прогрева двигателя

Датчик воздуш-
ного потока

Сигнал

B136

31

 —

0,3 — 4,5

 —

Экран

B136

24

0

0

 —

МАССА

B136

32

0

0

 —

Сигнал датчика температу-
ры впускаемого воздуха

B136

9

0,3 — 4,6

0,3 — 4,6

 —

EN-05288

B134

5

6

7

8

2

1

9

4

3

10

24

22

23

25

11

12

13

14

15

26

27

28

16

17

18

19

20

21

33

34

29

32

30

31

B136

5

6

7

8

2

1

9

4

3

10

24

22

23

25

11

12

13

14

15
26

27

28

16

17

18

19

20

21

33

34

29

32

30

31

35

B135

5

6

7

8

2

1

9

4

3

10

24

22

23

25

11

12

13

14

15

26

27

28

16

17

18

19

20

21
29

30

31

32

33

34

35

B137

5

6

7

8

2

1

9

4

3

10

22

23

11

12

13

14

15

24

25

26

16

17

18

19

20

21

27

28

29

30

31

К  A:

К B:

К C:

К D:
