Subaru Impreza (2008 год). Руководство - часть 74





ME(H4DO 1.5)-68

Головка блока цилиндров

МЕХАНИЧЕСКАЯ ЧАСТЬ

19.Головка блока цилиндров

A: СНЯТИЕ

ПРИМЕЧАНИЕ:
При замене отдельных деталей, выполняйте
работу без снятия двигателя с автомобиля.
Подготовительные процедуры приведены в
разделе “Клапанный зазор”.
<См. ME(H4DO 1.5)-27, Клапанный зазор.>
1) Снимите клиновидные ремни.
<См. ME(H4DO 1.5)-41, СНЯТИЕ, Клиновидный
ремень.>
2) Снимите впускной коллектор.
<См. FU(H4DO 1.5)-15, СНЯТИЕ, Впускной кол-
лектор.>
3) Снимите шкив коленчатого вала.
<См. ME(H4DO 1.5)-48, СНЯТИЕ, Шкив колен-
чатого вала.>
4) Снимите крышку ремня ГРМ.
<См. ME(H4DO 1.5)-49, СНЯТИЕ, Крышка рем-
ня ГРМ.>
5) Снимите ремень ГРМ.
<См. ME(H4DO 1.5)-50, СНЯТИЕ, Ремень ГРМ.>
6) Снимите звездочку распределительного ва-
ла. <См. ME(H4DO 1.5)-59, СНЯТИЕ, Звездочка
распределительного вала.>
7) Отверните болт, крепящий кронштейн комп-
рессора кондиционера на головке блока ци-
линдров.
8) Снимите распределительный вал.
<См. ME(H4DO 1.5)-62, СНЯТИЕ, Распредели-
тельный вал.>
9) Снимите направляющую щупа уровня масла.
(Левая сторона)

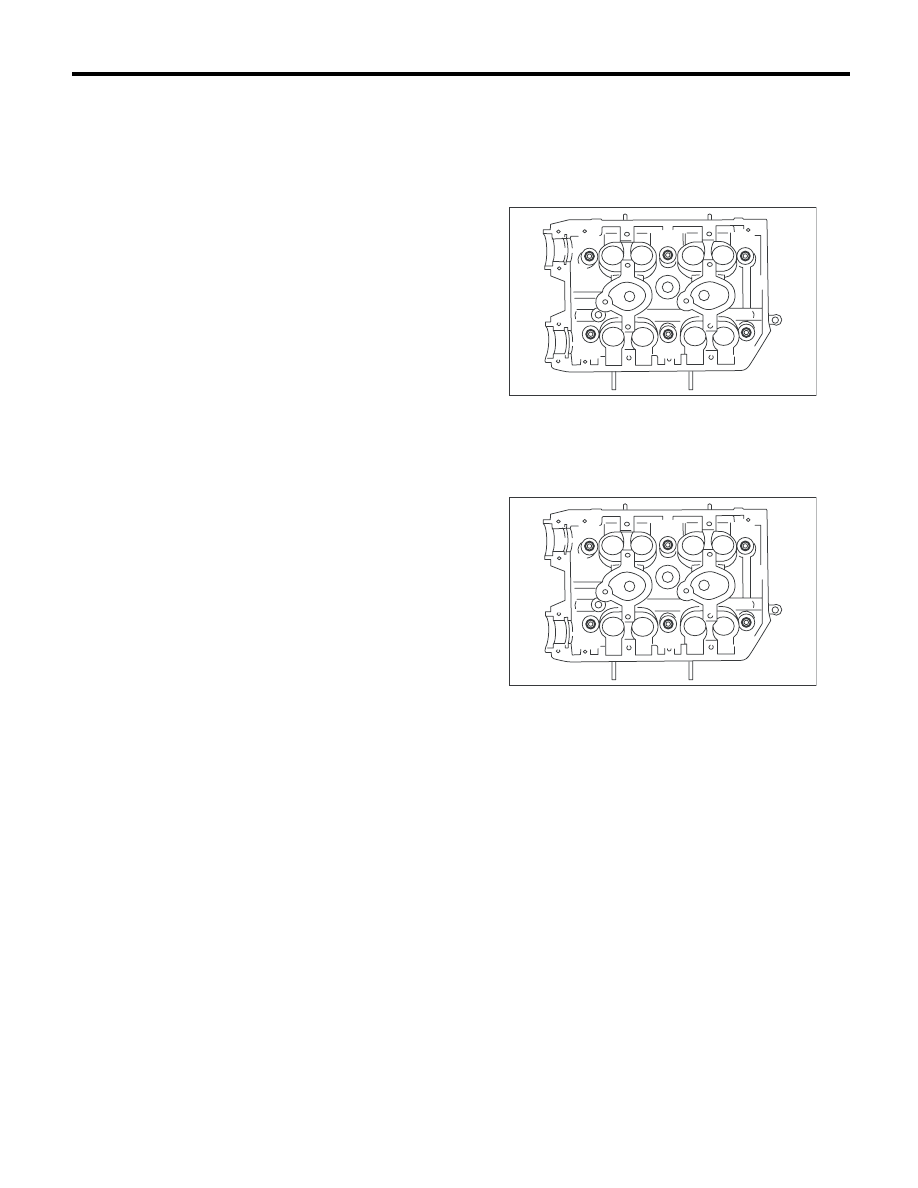

10) Отверните болты головки блока цилиндров в
алфавитном порядке, как показано на рисунке.

ПРИМЕЧАНИЕ:
Оставьте болты (А) и (D) завернутыми на 3 или
4 оборота, чтобы предотвратить падение голо-
вки блока цилиндров.

11) Обстукивая головку блока цилиндров плас-
тиковым молотком, отделите ее от блока ци-
линдров.
Отверните болты (А) и (D), чтобы снять головку
блока цилиндров.

12) Снимите прокладку головки блока цилинд-
ров.

ОСТОРОЖНО:
Будьте осторожны, чтобы не поцарапать со-
пряженные поверхности головки блока ци-
линдров и самого блока цилиндров.
13) Аналогично снимите головку блока цилинд-
ров с правой стороны.

ME-00122

(B)

(C)

(D)

(E)

(F)

(A)

ME-00122

(B)

(C)

(D)

(E)

(F)

(A)

ME(H4DO 1.5)-69

Головка блока цилиндров

МЕХАНИЧЕСКАЯ ЧАСТЬ

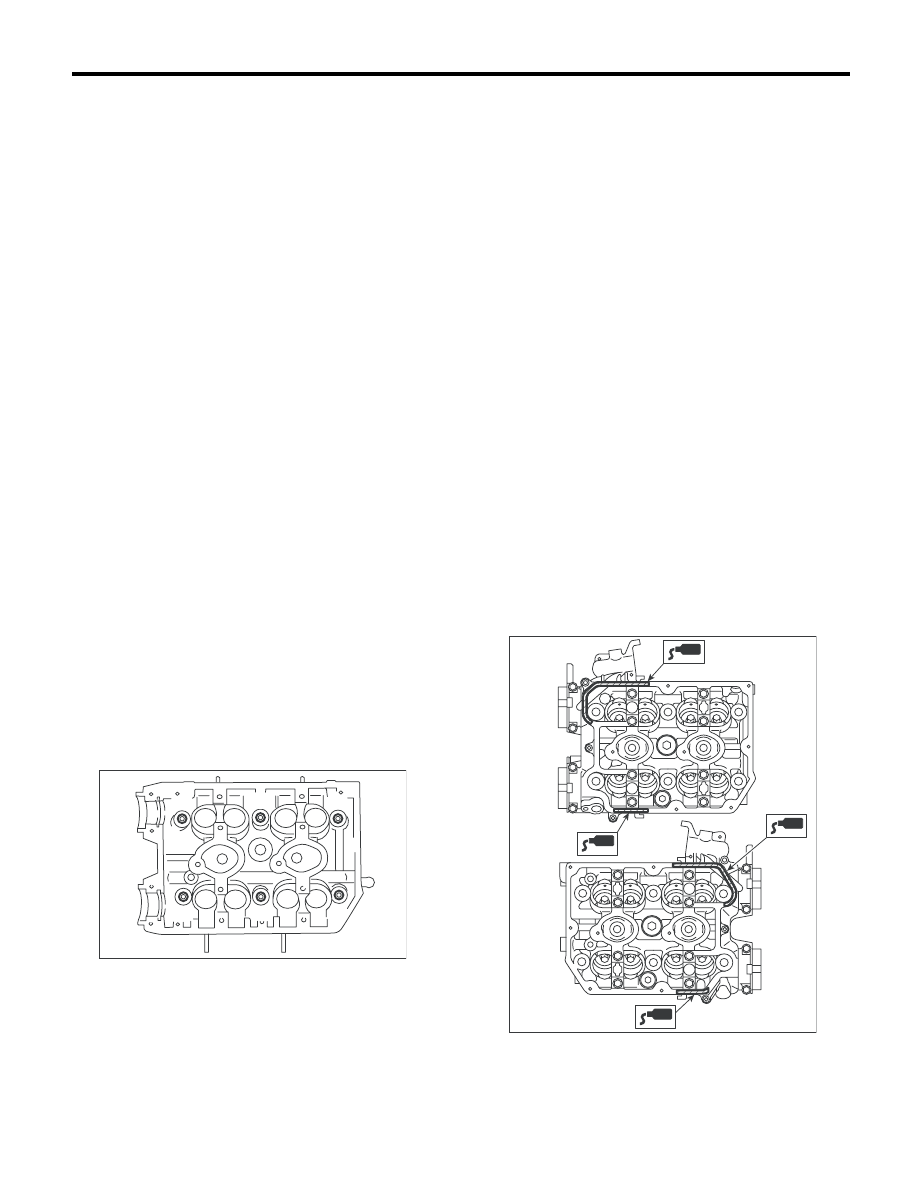

B: УСТАНОВКА

1) Установите головку блока цилиндров и про-
кладки на блок цилиндров.

ОСТОРОЖНО:
Будьте осторожны, чтобы не поцарапать со-
пряженные поверхности головки блока ци-
линдров и самого блока цилиндров.

ПРИМЕЧАНИЕ:
Используйте новые прокладки головок блоков
цилиндров.
2) Затяните болты головки блока цилиндров.

(1) Нанесите тонкий слой моторного масла
на шайбу и резьбу болта.
(2) Затяните все болты на 29 Нм (3,0 кгс-м,
21,4 фунт-сила-фут) в алфавитном порядке.
(3) Затем снова затяните все болты на 69 Нм
(7,0 кгс-м, 50,9 фунт-сила-фут) в алфавит-
ном порядке.
(4) Ослабьте все болты на 180° в порядке,
обратном затяжке, затем ослабьте еще на
180°.
(5) Затяните все болты на 49 Нм (5,0 кгс-м,
36,1 фунт-сила-фут) в алфавитном порядке.
(6) Затяните все болты на 80 — 90° в алфа-
витном порядке.
(7) Затяните все болты на 40 — 45° в алфа-
витном порядке.

ОСТОРОЖНО:
Угол затяжки болтов не должен превышать
45°.

(8) Затяните болты (A) и (B) еще на 40 — 45°.

ОСТОРОЖНО:
Обратите внимание, что полный угол пов-
торной затяжки на шагах (7) и (8) не должен
превышать 90°.

3) Установите направляющую щупа уровня
масла. (Левая сторона)

Момент затяжки:

6,4 Нм (0,7 кгс-м, 4,7 фунт-сила фут)

4) Установите распределительный вал.
<См. ME(H4DO 1.5)-63, УСТАНОВКА, Распре-
делительный вал.>

5) Установите кронштейн компрессора конди-
ционера на головку блока цилиндров.

Момент затяжки:

36 Нм (3,7 кгс-м, 26,6 фунт-сила-фут)

6) Установите звездочку распределительного
вала. <См. ME(H4DO 1.5)-59, УСТАНОВКА,
Звездочка распределительного вала.>
7) Установите ремень ГРМ.
<См. ME(H4DO 1.5)-52, УСТАНОВКА, Ремень
ГРМ.>
8) Отрегулируйте клапанный зазор.
<См. ME(H4DO 1.5)-28, РЕГУЛИРОВКА, Кла-
панный зазор.>
9) Установите клапанную крышку.

(1) Установите прокладку клапанной крыш-
ки на клапанную крышку. (Внешнюю часть и
часть, рядом с катушкой зажигания)

ПРИМЕЧАНИЕ:
Установите новую прокладку клапанной крыш-
ки.

(2) Нанесите прокладочный герметик на ука-
занную точку на головке блока цилиндров.

ПРИМЕЧАНИЕ:
Установку производите в течение 5 минут пос-
ле нанесения прокладочного герметика.

Прокладочный герметик:

THREE BOND 1217G (Деталь № K0877Y0100)
или эквивалентный

(3) Установите клапанную крышку на голо-
вку блока цилиндров. При установке убеди-
тесь в правильном размещении прокладки.

ME-00123

(B)

(C)

(D)

(E)

(F)

(A)

ME-03143

ME(H4DO 1.5)-70

Головка блока цилиндров

МЕХАНИЧЕСКАЯ ЧАСТЬ

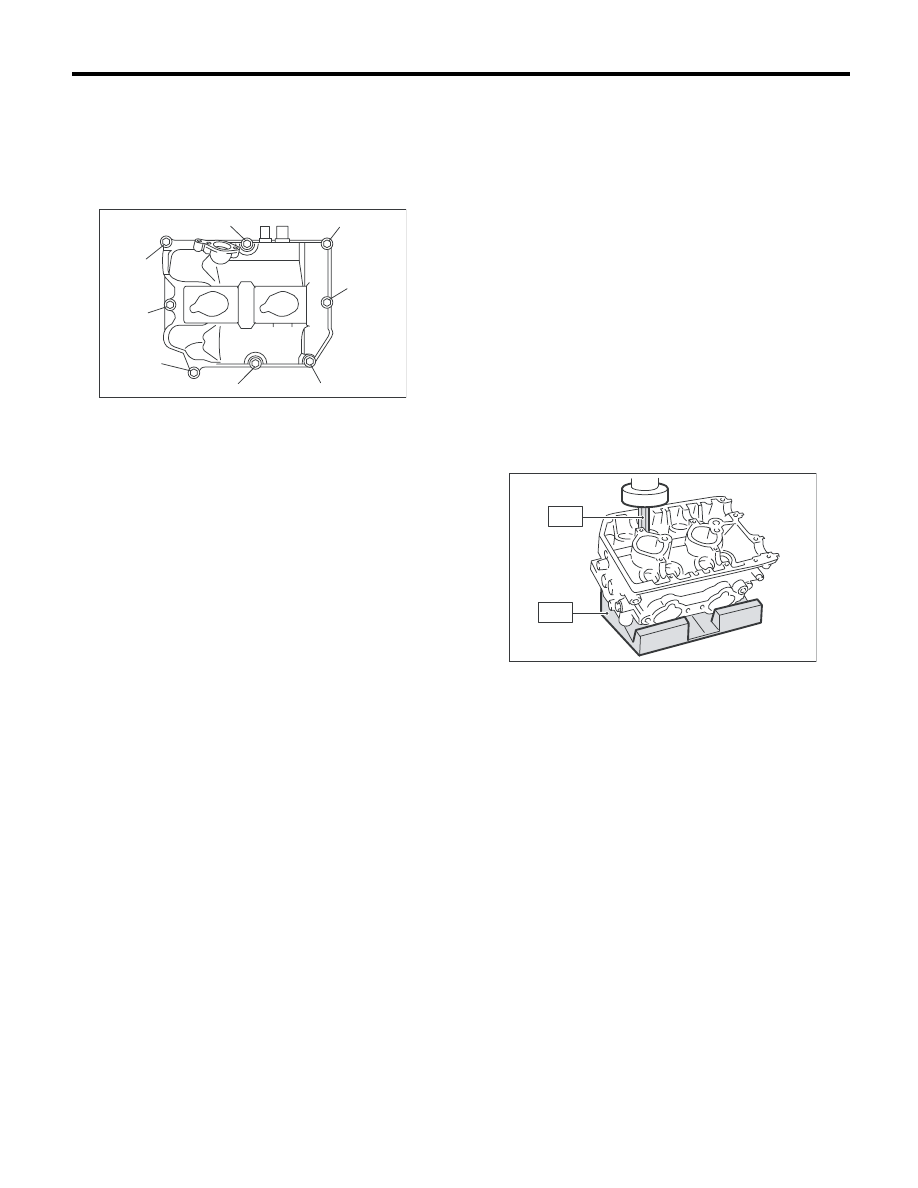

(4) Временно затяните клапанную крышку,
затягивая болты в алфавитном порядке,
как показано на рисунке, затем затяните на
указанный момент в алфавитном порядке.

Момент затяжки:

6,4 Нм (0,7 кгс-м, 4,7 фунт-сила фут)

10) Установите крышку ремня ГРМ.
<См. ME(H4DO 1.5)-49, УСТАНОВКА, Крышка
ремня ГРМ.>
11) Установите шкив коленчатого вала.
<См. ME(H4DO 1.5)-48, УСТАНОВКА, Шкив ко-
ленчатого вала.>
12) Установите впускной коллектор.
<См. FU(H4DO 1.5)-17, УСТАНОВКА, Впускной
коллектор.>
13) Установите клиновидные ремни.
<См. ME(H4DO 1.5)-41, УСТАНОВКА, Клино-
видный ремень.>

C: РАЗБОРКА

1) Снимите толкатель клапана.
2) Установите головку блока цилиндров на
специальный инструмент ST1.
ST1

498267600

СТОЛ ГОЛОВКИ БЛОКА
ЦИЛИНДРОВ

3) При помощи специального инструмента ST2
сожмите клапанную пружину и снимите замок
фиксатора клапанной пружины Снимите каж-
дый клапан и клапанную пружину.
ST2

499718000

СЪЕМНИК КЛАПАННЫХ
ПРУЖИН

ПРИМЕЧАНИЕ:
• Пометьте каждый клапан во избежание пу-
таницы.
• Обратите особое внимание на то, чтобы не
повредить кромки маслосъемных колпачков
впускного и выпускного клапанов.
• Храните все снятые детали в порядке для
повторной установки в начальное положение.

ME-00777

(E)

(F)

(H)

(G)

(D),(L)

(A),(I)

(C),(K)

(B),(J)

ME-03142

ST1

ST2

ME(H4DO 1.5)-71

Головка блока цилиндров

МЕХАНИЧЕСКАЯ ЧАСТЬ

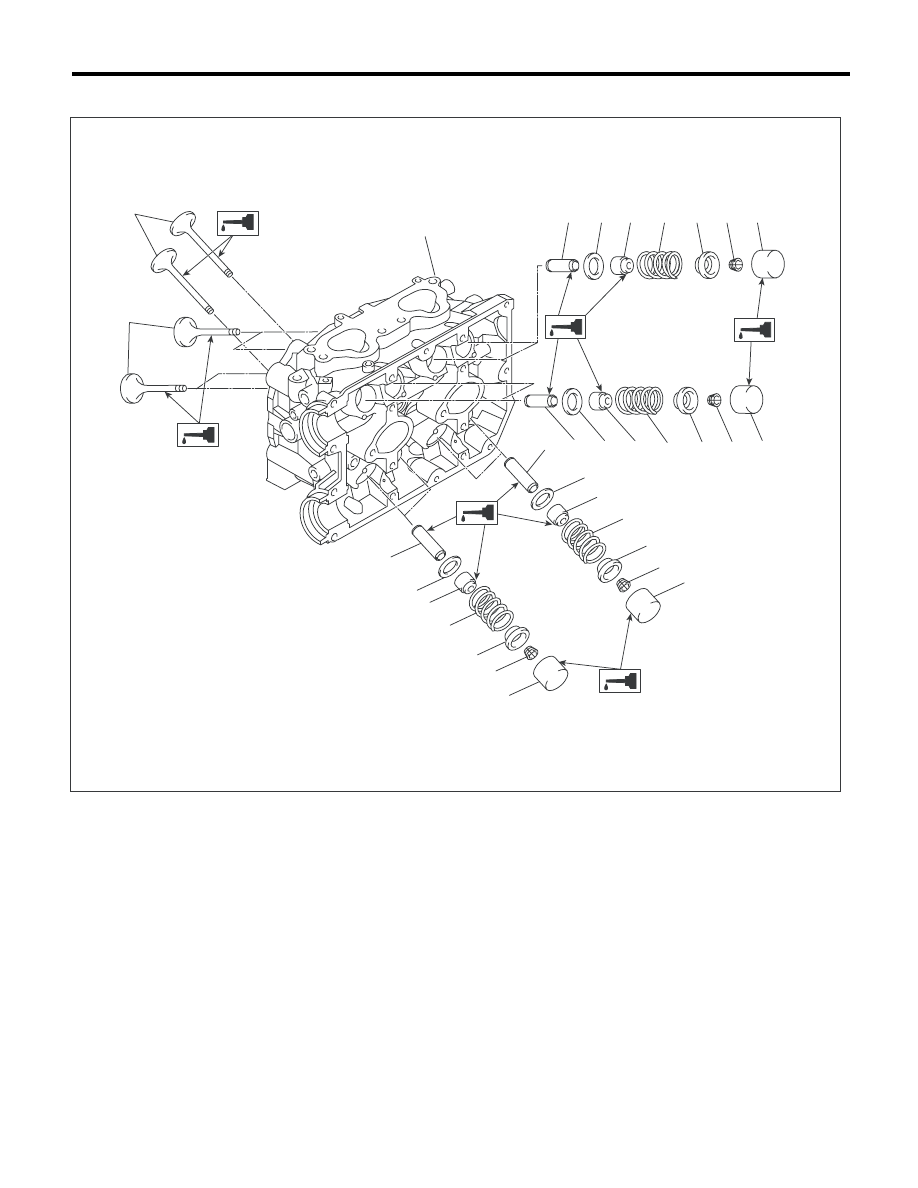

D: СБОРКА

(1)

Выпускной клапан

(5)

Маслосъемный колпачок впуск-
ного клапана

(9)

Толкатель клапана

(2)

Впускной клапан

(6)

Клапанная пружина

(10)

Маслосъемный колпачок вы-
пускного клапана

(3)

Головка блока цилиндров

(7)

Фиксатор

(11)

Направляющая втулка впускно-
го клапана

(4)

Седло клапанной пружины

(8)

Замок фиксатора

(12)

Направляющая втулка выпуск-
ного клапана

ME-03097

(3)

(1)

(2)

(11)

(4)

(5)

(6)

(7)

(8)

(9)

(11)

(12)

(12)

(10)

(4)

(4)

(5)

(6)

(6)

(7)

(7)

(8)

(8)

(9)

(9)

(10)

(4)

(6)

(7)

(8)

(9)
