Subaru Impreza (2008 год). Руководство - часть 53

EC(H4DO 1.5)-4

Задний каталитический нейтрализатор

СНИЖЕНИЕ ТОКСИЧНОСТИ ВЫХЛОПА (ДОП. УСТРОЙСТВА СНИЖЕНИЯ ТОКСИЧНОСТИ ВЫХЛОПА)

3. Задний каталитический

нейтрализатор

A: СНЯТИЕ

Передний и задний каталитический нейтрали-
заторы интегрированы в переднюю выхлопную
трубу. Обратитесь к разделу “Передняя вы-
хлопная труба” в котором приведена процеду-
ра снятия. <См. EX(H4DO 1.5)-6, СНЯТИЕ, Пе-
редняя выхлопная труба.>

B: УСТАНОВКА

Передний и задний каталитический нейтрали-
заторы интегрированы в переднюю выхлопную
трубу. Обратитесь к разделу “Передняя вы-
хлопная труба” в котором приведена процеду-
ра установки. <См. EX(H4DO 1.5)-7, УСТАНОВ-
КА, Передняя выхлопная труба.>

C: ПРОВЕРКА

1) Проверьте соединения и сварные швы на
предмет утечки выхлопных газов.
2) Проверьте на предмет отверстий или нали-
чия ржавчины.

EC(H4DO 1.5)-5

Адсорбер

СНИЖЕНИЕ ТОКСИЧНОСТИ ВЫХЛОПА (ДОП. УСТРОЙСТВА СНИЖЕНИЯ ТОКСИЧНОСТИ ВЫХЛОПА)

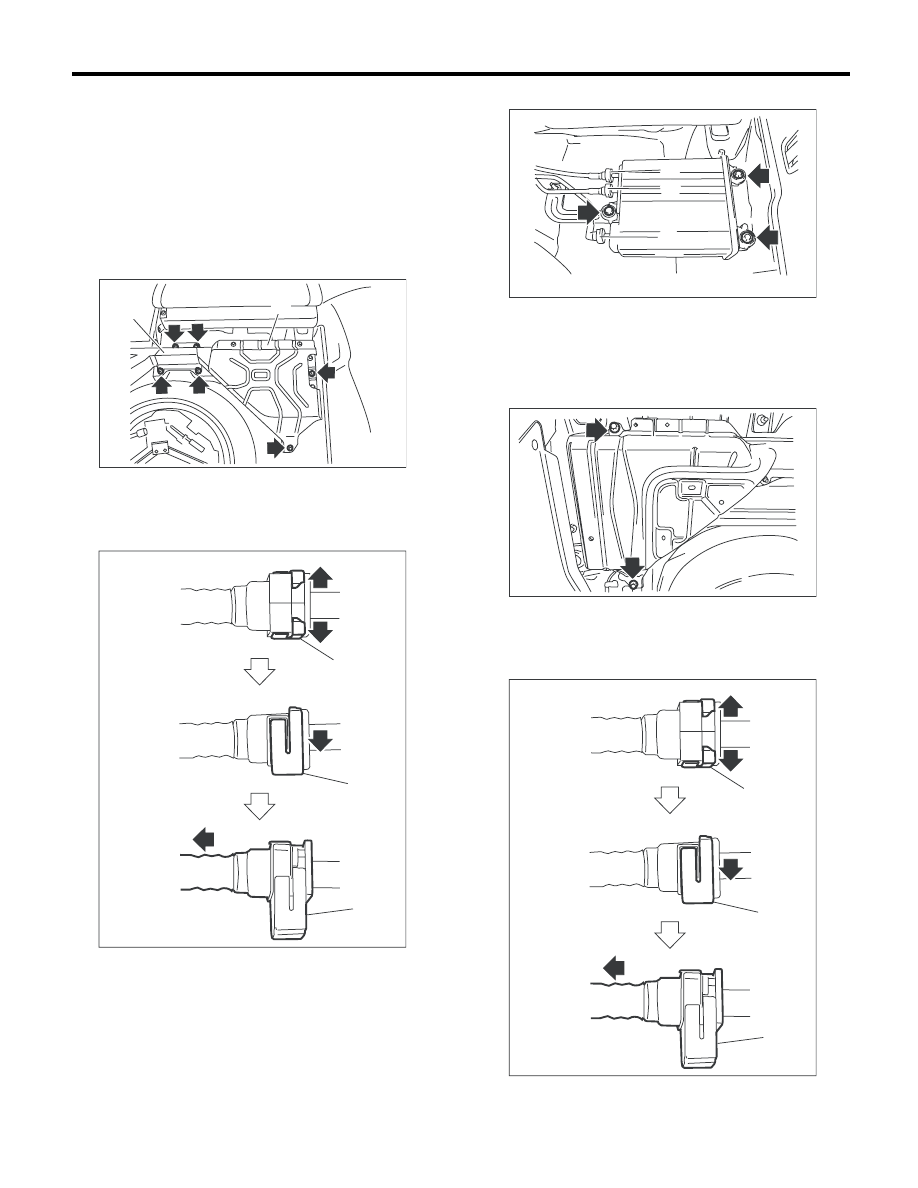

4. Адсорбер

A: СНЯТИЕ

1) Откройте дверцу багажного отсека и сними-
те напольный коврик багажного отсека.
2) Наклоните вперед спинку заднего сиденья.
3) Снимите фиксаторы и снимите поддон ба-
гажного отсека и дистанционную прокладку.
4) Снимите центральный кожух адсорбера (A),
а затем снимите правый кожух адсорбера (B).

5) Разъедините быстроразъемные соедините-
ли трубки продувки (A), трубки двухходового
клапана (B) и дренажной трубки (C), показан-
ные на приведенном ниже рисунке.

6) Снимите адсорбер.

7) Снимите левый кожух адсорбера.

8) Разъедините быстроразъемные соедините-
ли трубки продувки (A), трубки двухходового
клапана (B) и дренажной трубки (C), показан-
ные на приведенном ниже рисунке.

(a) Фиксатор

EC-02248

(B)

(A)

EC-02281

(a)

(a)

(a)

(A) Трубка продувки

(B) Трубка двухходового клапана

(C) Дренажная трубка

(a) Фиксатор

EC-02249

(B)

(C)

(A)

EC-02284

EC-02281

(a)

(a)

(a)

EC(H4DO 1.5)-6

Адсорбер

СНИЖЕНИЕ ТОКСИЧНОСТИ ВЫХЛОПА (ДОП. УСТРОЙСТВА СНИЖЕНИЯ ТОКСИЧНОСТИ ВЫХЛОПА)

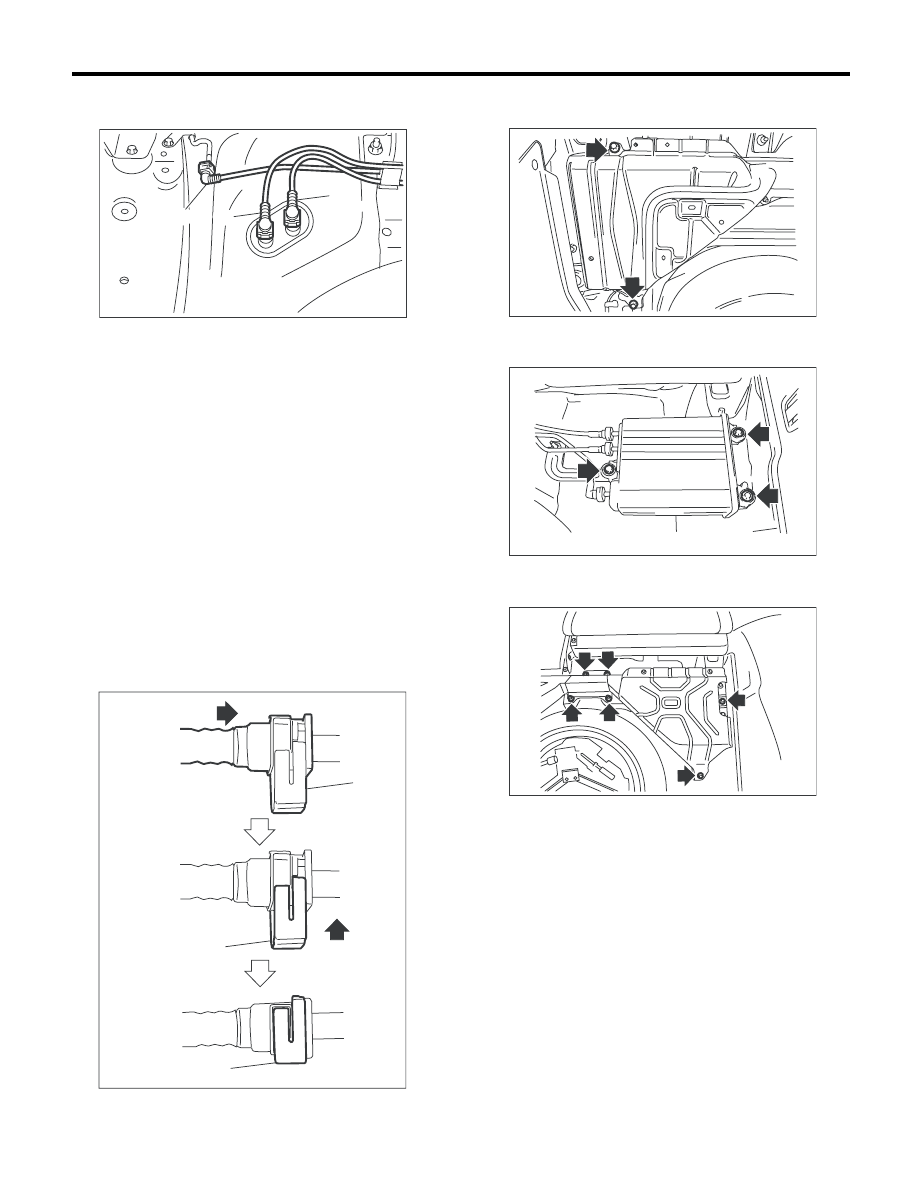

9) Разъедините трубку продувки (A), трубку двух-

ходового клапана (B) и дренажную трубку (C).

B: УСТАНОВКА

Обязательно следуйте приведенным ниже инс-
трукциям и выполняйте процедуры в порядке,
обратном порядку снятия.
Присоедините быстроразъемные соединители,
как показано на приведенном ниже рисунке.

ОСТОРОЖНО:
• Проверьте, нет ли повреждений и грязи на
быстроразъемном соединителе. При необ-
ходимости, очистите поверхность трубки.
• При соединении быстроразъемного со-
единителя нажмите и зафиксируйте фикса-
тор после того, как полностью вставите
трубку.
• Если фиксатор не нажимается и не фикси-
руется, проверьте, чтобы трубка была пол-
ностью вставлена.
• Убедитесь в том быстроразъемный соеди-
нитель надежно соединен.

Момент затяжки:

18 Нм (1,8 кгс-м, 13,3 фунт-сила-фут)

Момент затяжки:

8 Нм (0,8 кгс-м, 5,9 фунт-сила-фут)

Момент затяжки:

18 Нм (1,8 кгс-м, 13,3 фунт-сила-фут)

C: ПРОВЕРКА

Убедитесь в отсутствии трещин или ослабле-
ния адсорбера и трубок.

(a) Фиксатор

EC-02285

(C)

(B)

(A)

EC-02295

(a)

(a)

(a)

EC-02284

EC-02287

EC-02264

EC(H4DO 1.5)-7

Электромагнитный клапан управления продувкой адсорбера

СНИЖЕНИЕ ТОКСИЧНОСТИ ВЫХЛОПА (ДОП. УСТРОЙСТВА СНИЖЕНИЯ ТОКСИЧНОСТИ ВЫХЛОПА)

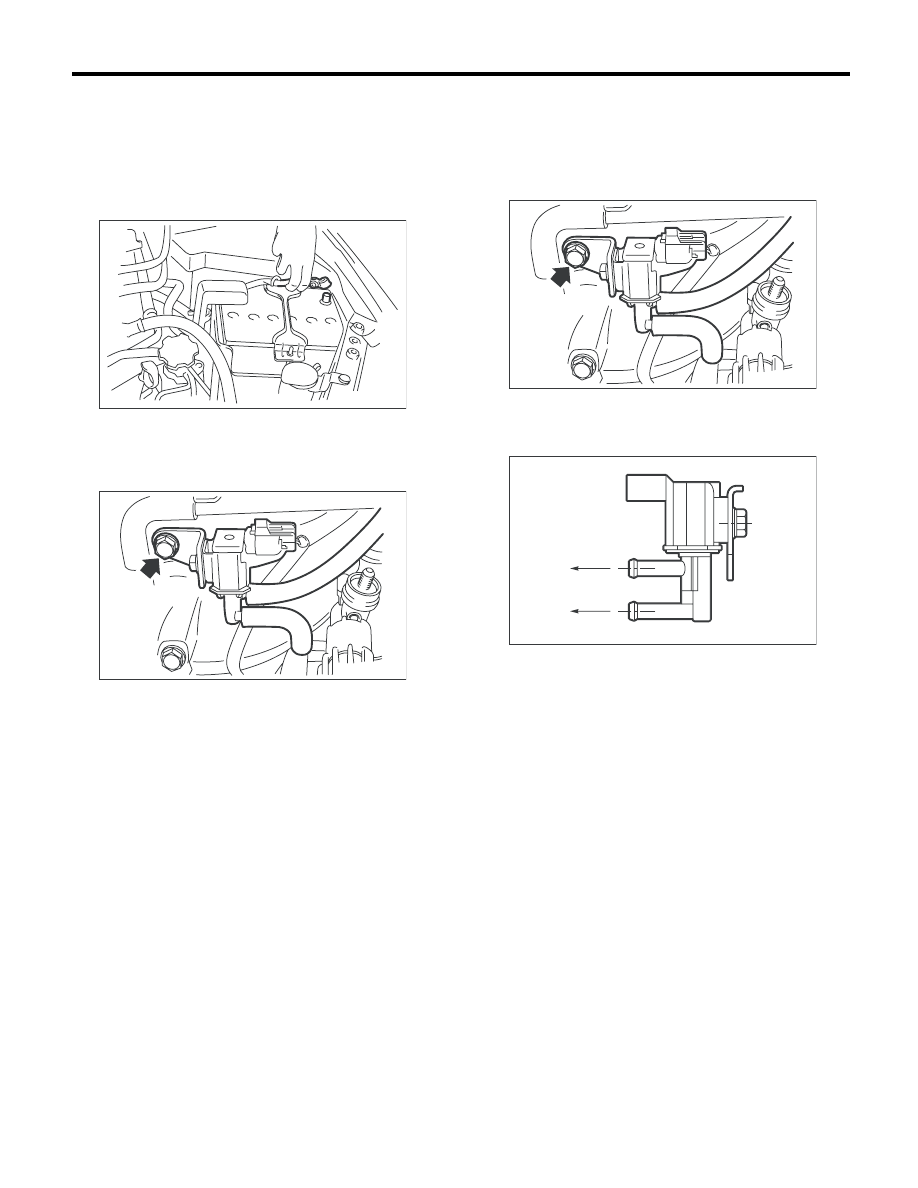

5. Электромагнитный клапан

управления продувкой
адсорбера

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.

2) Отсоедините разъем и шланги от электро-
магнитного клапана управления продувкой ад-
сорбера, затем снимите электромагнитный
клапан управления продувкой адсорбера.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

Момент затяжки:

19 Нм (1,9 кгс-м, 14,0 фунт-сила-фут)

ПРИМЕЧАНИЕ:
Присоедините шланг отвода паров топлива,
как показано на рисунке.

C: ПРОВЕРКА

Убедитесь в отсутствии трещин или ослабле-
ния шлангов.

IN-00203

EC-02154

(A) К топливной трубке (магистраль отвода паров

топлива)

(B) К впускному коллектору

EC-02154

EC-00227

(B)

(A)
