Subaru Impreza (2008 год). Руководство - часть 45

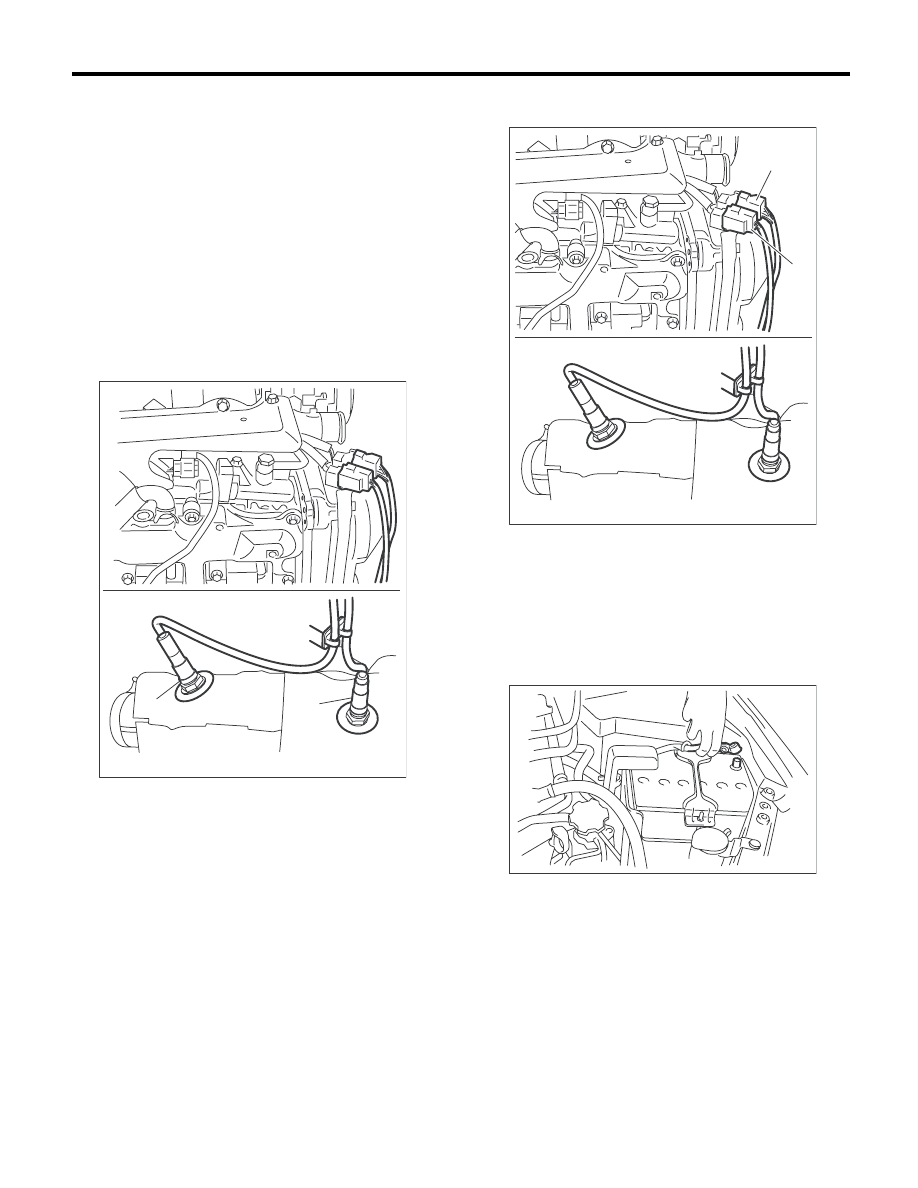

FU(H4DO 1.5)-38

Задний датчик кислорода

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

B: УСТАНОВКА

1) Перед установкой заднего датчика кислоро-
да нанесите слой противозадирного состава
только на его резьбовую часть, чтобы облег-
чить следующее снятие датчика.

ОСТОРОЖНО:
Никогда не наносите противозадирный со-
став на щиток заднего датчика кислорода.

Противозадирный состав:

NEVER-SEEZ NSN, JET LUBE SS-30 или экви-
валентный

2) Установите задний датчик кислорода.

Момент затяжки:

21 Нм (2,1 кгс-м, 15,5 фунт-сила-фут)

3) Установите нижний кожух.
4) Опустите автомобиль.
5) Закрепите жгут проводки фиксатором.

6) Подключите разъем к заднему датчику кис-
лорода.

7) Установите воздухозаборный короб.
<См. IN(H4DO 1.5)-8, УСТАНОВКА, Воздухоза-
борный короб.>
8) Присоедините провод массы к аккумулятору.

(A) Передний датчик кислорода (качества топ-

ливовоздушной смеси)

(B) Задний датчик кислорода

(B)

(A)

FU-02849

(A) Разъем переднего датчика кислорода (топ-

ливовоздушной смеси)

(B) Разъем заднего датчика кислорода

(A)

(B)

FU-02848

IN-00203

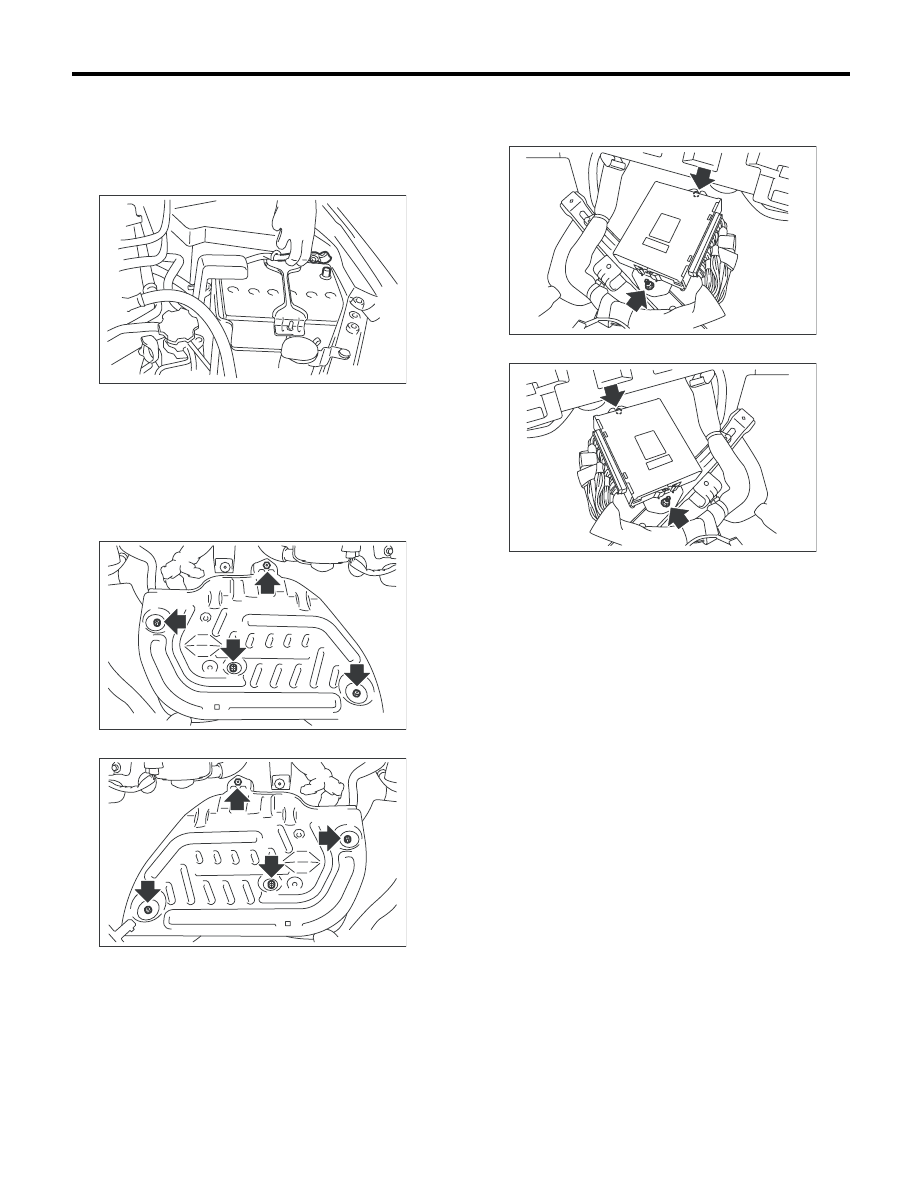

FU(H4DO 1.5)-39

Блок управления двигателем (ECM)

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

16.Блок управления

двигателем (ECM)

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.

2) Снимите нижнюю часть внутренней отделки
со стороны пассажира.
<См. EI-49, СНЯТИЕ, Нижняя часть внутренней
отделки.>
3) Снимите напольный коврик переднего пас-
сажирского сиденья.
4) Снимите защитную крышку.
• Модель с левосторонним управлением

• Модель с правосторонним управлением

5) Отверните болты и гайки, которые крепят
ECM на кронштейне.
• Модель с левосторонним управлением

• Модель с правосторонним управлением

6) Отсоедините разъемы ECM и извлеките его.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

ОСТОРОЖНО:
При замене ECM на модели, оборудованной
иммобилайзером, обязательно выполните
регистрацию системы иммобилайзера. (Об-
ратитесь к “Файлу справки к программному
обеспечению для ПК Subaru Select Monitor”.)

ПРИМЕЧАНИЕ:
Во избежание повреждений системы впрыска
топлива, при замене ECM будьте внимательны,
чтобы не установить блок с другими парамет-
рами.

Момент затяжки:

7,5 Нм (0,8 кгс-м, 5,5 фунт-сила-фут)

IN-00203

FU-03416

FU-03350

FU-03417

FU-03351

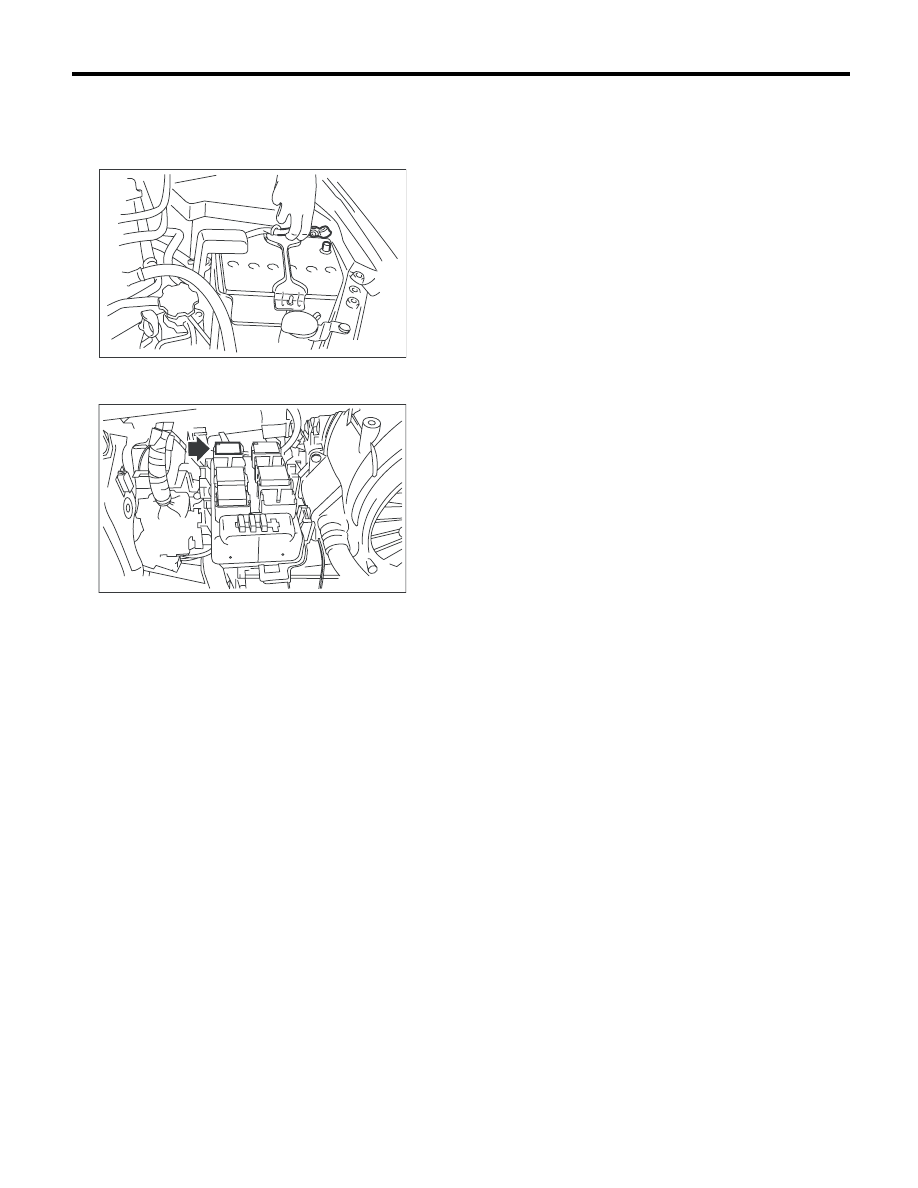

FU(H4DO 1.5)-40

Главное реле

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

17.Главное реле

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.

2) Снимите главное реле с блока реле, распо-
ложенного за отделением для перчаток.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

IN-00203

FU-03418

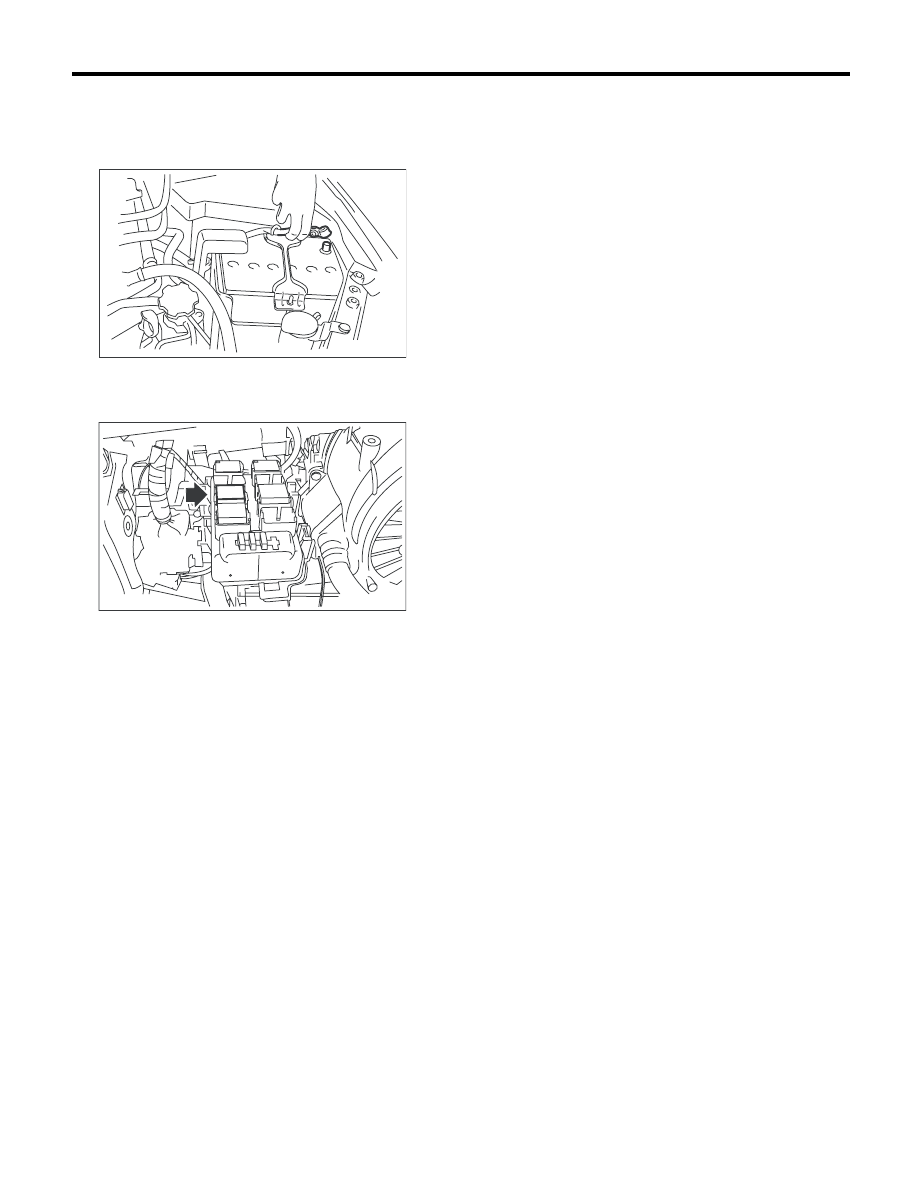

FU(H4DO 1.5)-41

Реле топливного насоса

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

18.Реле топливного насоса

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.

2) Снимите реле топливного насоса с блока ре-
ле, расположенного за отделением для перча-
ток.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

IN-00203

FU-03419
