FU(H4DO 1.5)-10

Общие сведения

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

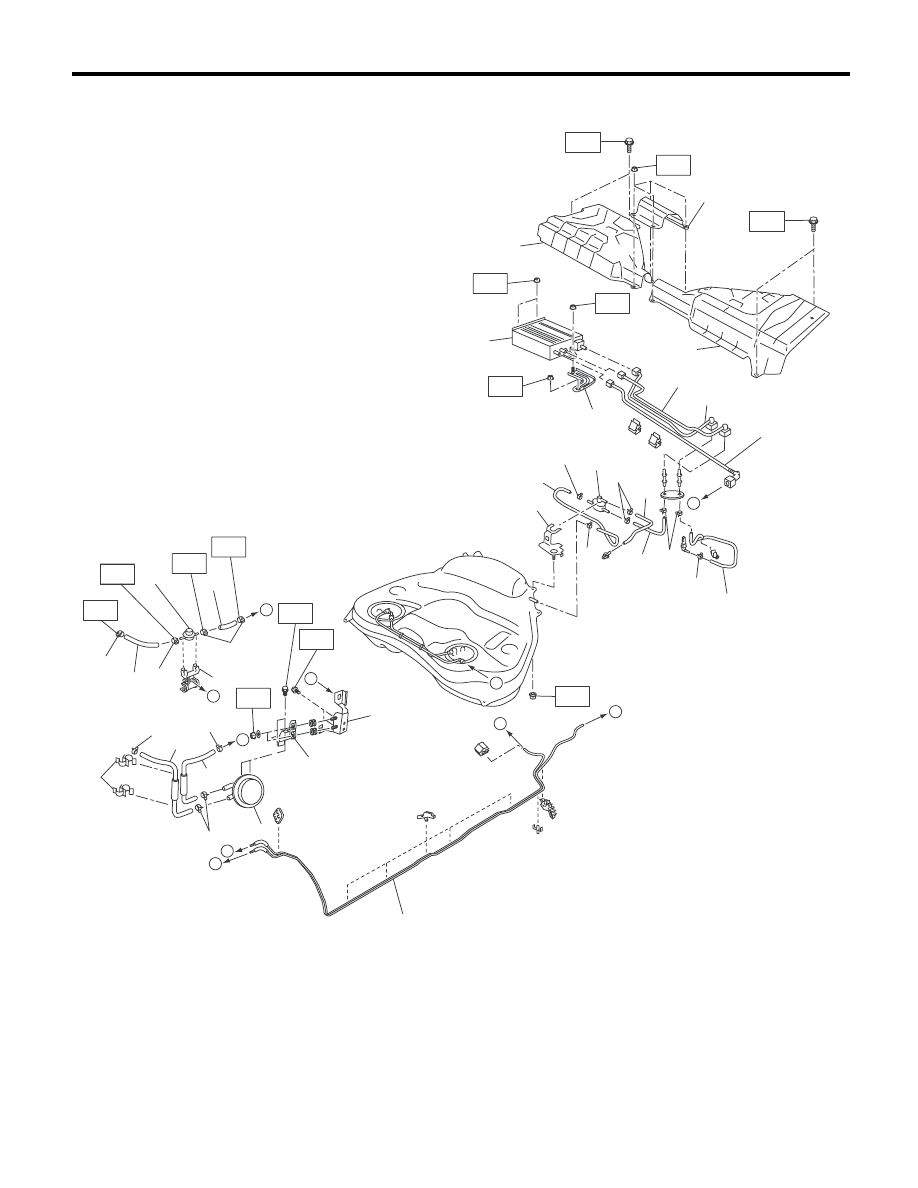

5. ТОПЛИВНАЯ МАГИСТРАЛЬ

D

C

(23)

(1)

(1)

(1)

(1)

(21)

(22)

(20)

(18)

(16)

(13)

(15)

(17)

(14)

(19)

(12)

FU-03472

T2

T3

T3

T3

C

D

T4

T4

T4

(26)

(24)

(25)

(2)

(4)

(2)

T1

(3)

(5)

T1

T1

T1

T1

T1

(1)

(6)

(7)

(8)

(10)

(11)

(1)

(1)

(9)

T3

T2

B

A

(2)

E

T2

A

B

(27)

E

(1)

FU(H4DO 1.5)-11

Общие сведения

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

(1) Зажим

(12) Узел топливной трубки

(23) Адсорбер

(2) Хомут

(13) Шланг двухходового клапана А

(24) Левый кожух адсорбера

(3) Шланг подачи топлива A

(14) Сливной шланг двухходового клапана (25) Центральный кожух адсорбера

(4) Шланг подачи топлива B

(15) Шланг двухходового клапана В

(26) Правый кожух адсорбера

(5) Регулятор давления топлива

(16) Двухходовой клапан (27) Держатель

регулятора

давле-

ния топлива

(6) Шланг отвода паров топлива A

(17) Кронштейн двухходового клапана



(7) Шланг отвода паров топлива B

(18) Узел сливного шланга адсорбера

Момент затяжки:
Нм (кгс-м, фунт-сила-фут)

(8) Хомут

(19) Трубка продувки

T1: 1,25 (0,1, 0,9)

(9) Регулятор давления продувки

(20) Сливная трубка адсорбера

T2: 7,5 (0,8, 5,5)

(10) Кронштейн регулятора давления

продувки

(21) Трубка двухходового клапана

T3: 8 (0,8, 5,9)

(11) Кронштейн регулятора давления (22) Кронштейн адсорбера

T4: 18 (1,8, 13,3)

FU(H4DO 1.5)-12

Общие сведения

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

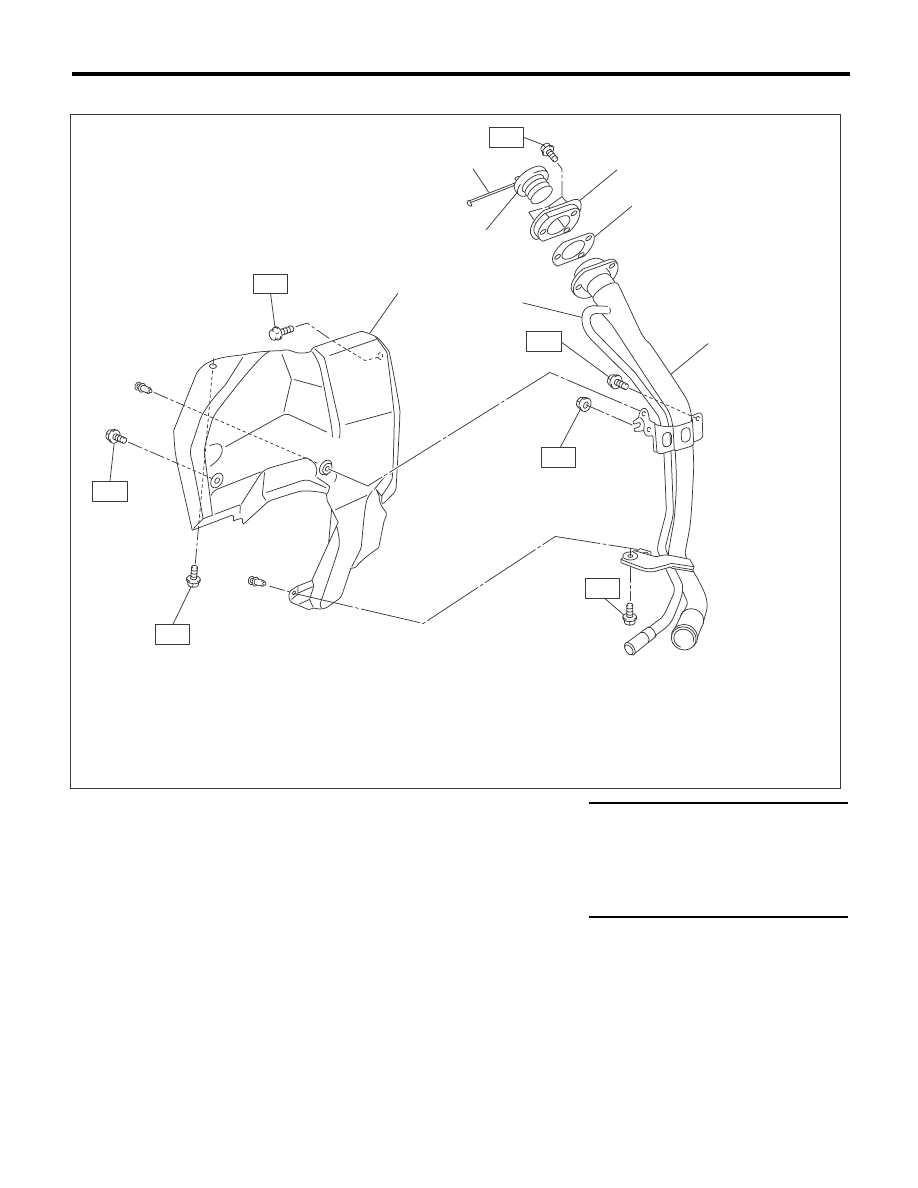

6. ЗАПРАВОЧНАЯ ТРУБА

(1)

Узел заправочной трубы

(5)

Кольцо заправочной горловины

Момент затяжки:
Нм (кгс-м, фунт-сила-фут)

(2)

Вентиляционная трубка

(6)

Крышка заправочной горловины

T1: 1 (0,1, 0,7)

(3)

Щиток заправочной трубы

(7)

Страховочный фал крышки за-
правочной горловины

T2: 4,4 (0,4, 3,2)

(4)

Прокладка заправочной трубы





T3: 7,5 (0,8, 5,5)

FU-03295

(4)

(1)

(2)

(7)

(5)

(6)

T1

(3)

T1

T3

T1

T3

T3

T2

FU(H4DO 1.5)-13

Общие сведения

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

C: ОСТОРОЖНО

• При выполнении любых работ надевайте со-
ответствующую рабочую одежду, включая го-
ловной убор, защитные очки и защитную обувь.
• Перед снятием, установкой или разборкой
удаляйте загрязнения, в том числе грязь и про-
дукты коррозии.
• Содержите в порядке разобранные детали и
защищайте их от пыли и грязи.
• Обязательно устанавливайте причины отка-
за перед снятием, установкой или разборкой.
Избегайте снятия, установки, разборки или за-
мены деталей без необходимости.
• После движения детали автомобиля имеют
очень высокую температуру. Остерегайтесь
ожогов от нагретых деталей
• Обязательно затягивайте крепеж, включая
болты и гайки, на указанный момент затяжки.
• Размещайте домкраты или жесткие козлы в
специально предназначенных местах.
• Обязательно отсоединяйте провод массы от
аккумулятора перед отсоединением электри-
ческих разъемов датчиков или блоков.
• Возле рабочей зоны разместите знаки “ЗА-
ПРЕЩАЕТСЯ ПОЛЬЗОВАТЬСЯ ОТКРЫТЫМ
ОГНЕМ”.
• Перед выполнением работ, при которых мо-
жет пролиться топливо, подготовьте контей-
нер для сбора топлива и кусок ткани. При раз-
ливе топлива немедленно вытрите его, чтобы
предотвратить проникновение в напольное
покрытие или попадание в окружающую среду.
• Следуйте всем государственным и местным
законодательным актам касательно утилиза-
ции отходов при сбросе топлива.

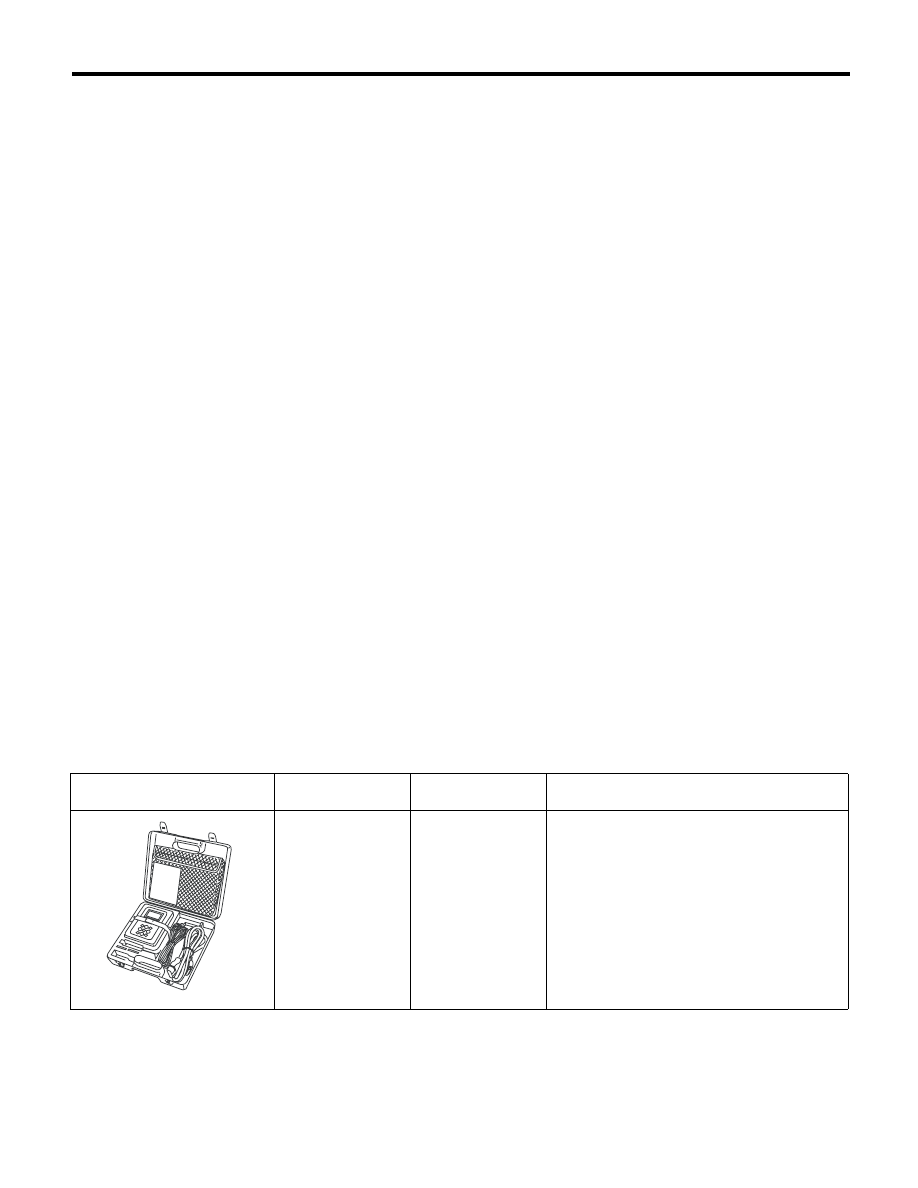

D: ПОДГОТОВКА ИНСТРУМЕНТА

ВНЕШНИЙ ВИД

НОМЕР

ИНСТРУМЕНТА

НАИМЕНОВАНИЕ

КОММЕНТАРИИ

1B022XG0

КОМПЛЕКТ
SUBARU SELECT
MONITOR III

Используется для слива топлива.

ST1B022XG0
