WI-7

Базовая процедура диагностики

СИСТЕМА ЭЛЕКТРОПРОВОДКИ

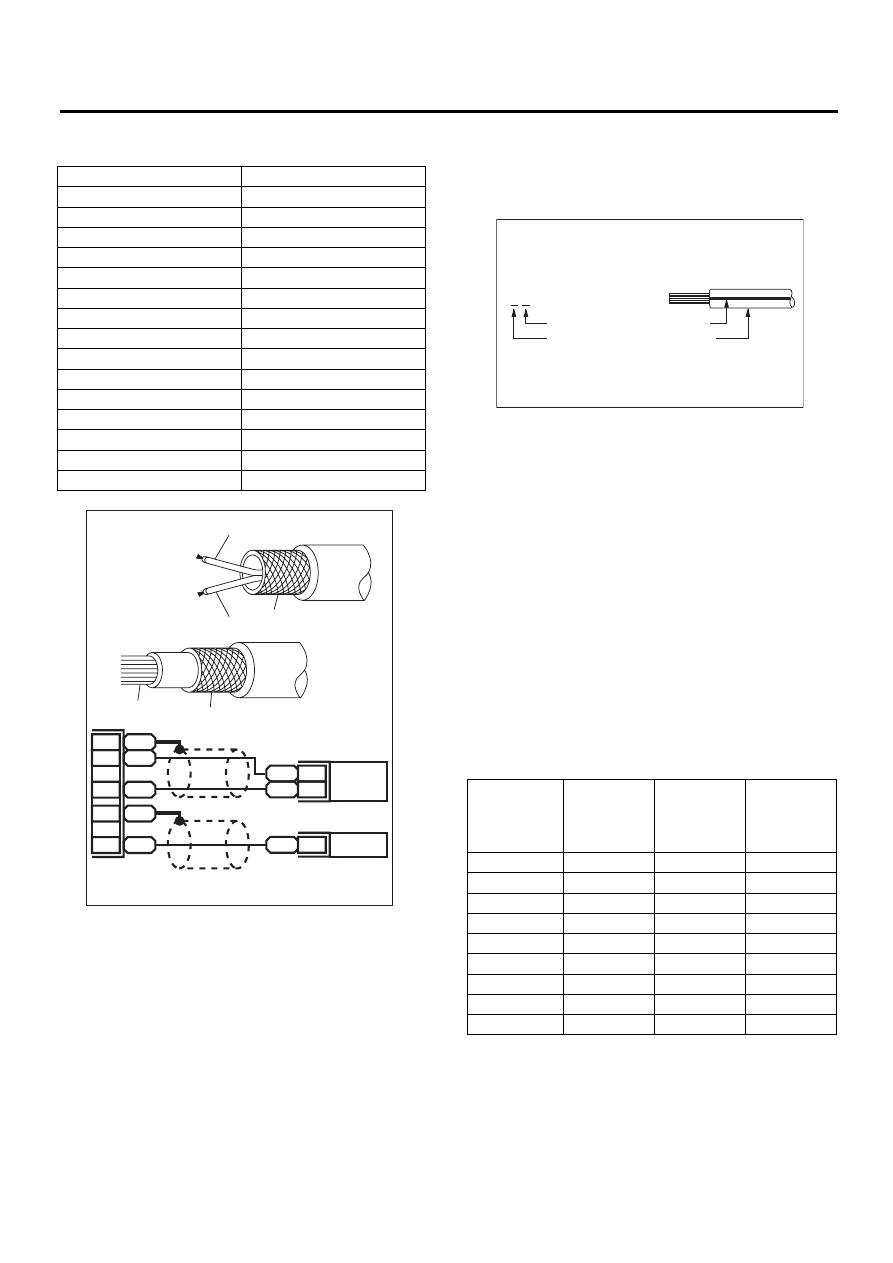

• Для обозначения цветов проводов использу-
ются следующие цветовые коды.

• Цветовой код провода, состоящий из двух
букв (или трех букв, включающих Br или Lg),
первой буквой указывает стандартный цвет
(основной цвет изоляции), а второй или треть-
ей буквой – цвет маркировочной полосы.

• В таблице перечислены величины номиналь-
ной площади поперечного сечения, а также ве-
личины максимально допустимого тока для
данных проводов.

ОСТОРОЖНО:
При замене или ремонте проводов электри-
ческой цепи используйте провода того же
размера и типа.

ПРИМЕЧАНИЕ:

• Указанная в таблице величина максималь-
но допустимого тока для каждого провода
приведена для температуры окружающего
воздуха 40°C (104°F).
• Следует учитывать, что при изменении
температуры окружающего воздуха величи-
на максимально допустимого тока также из-
меняется. Кроме того, эта величина будет
другой и при использовании жгута проводов,
состоящего из двух и более проводов.

Цветовой код

Цвет

L

Синий

B

Черный

Y

Желтый

G

Зеленый

R

Красный

W

Белый

Br

Коричневый

Lg

Светло-зеленый

Gr

Серый

P

Розовый

Or

Оранжевый

Sb

Голубой

V

Фиолетовый

SA

Внутренняя изоляция

SB

Наружная изоляция

WI-00110

YL

2

YG

1

SB

10

YL

9

YG

8

SA

1

SB

22

SA

20

YG

YL

SB

SB

SA

Номиналь-

ное сечение

Количество

жил/диа-

метр жилы

Наружный

диаметр
провода

Допустимый

ток

A/

40°C (104°F)

мм

2

мм

0,3

7/0,26

1,8

7

0,5

7/0,32

2,2 (или 2,0)

12

0,75

30/0,18

2,6 (или 2,4)

16

0,85

11/0,32

2,4 (или 2,2)

16

1,25

16/0,32

2,7 (или 2,5)

21

2

26/0,32

3,1 (или 2,9)

28

3

41/0,32

3,8 (или 3,6)

38

5

65/0,32

4,6 (или 4,4)

51

8

50/0,45

5,5

67

WI-03797

Y B

Черный

Цвет маркировки:
Основной цвет:

Желтый

WI-8

Базовая процедура диагностики

СИСТЕМА ЭЛЕКТРОПРОВОДКИ

• Каждый блок связан с массой кузова либо
напрямую, либо через соответствующую клем-
му массы жгута проводов. Эти два типа зазем-
ления на электрической схеме обозначаются
по-разному.

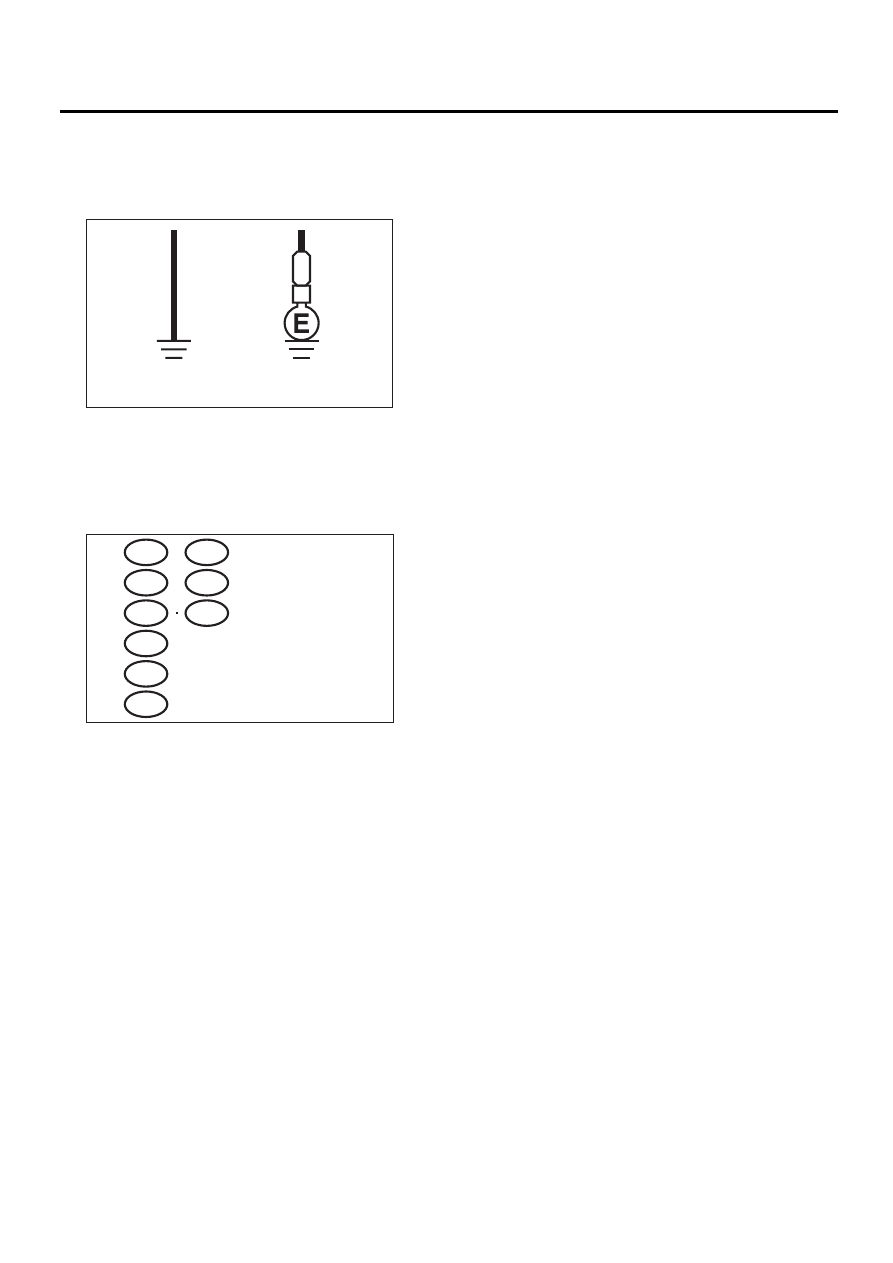

• На электрической схеме точки заземления
отображаются приведенным ниже образом:

ПРИМЕЧАНИЕ:
Все жгуты жгута проводов заземляются через
соответствующую точку заземления, которая
должна всегда быть надежно закреплена.

WI-02750

Непосредственное

соединение с массой

Соединение с массой
через клемму

B

: Масса кузова

GF-1

GF-4

: Масса кузова

~

~

GB-1

GB-5

: Масса кузова

GR-1

GR-2

: Масса двигателя

GE

: Масса системы поду-
  шек безопасности

GAB

: Масса аудиосистемы

GR

WI-16831

WI-9

Базовая процедура диагностики

СИСТЕМА ЭЛЕКТРОПРОВОДКИ

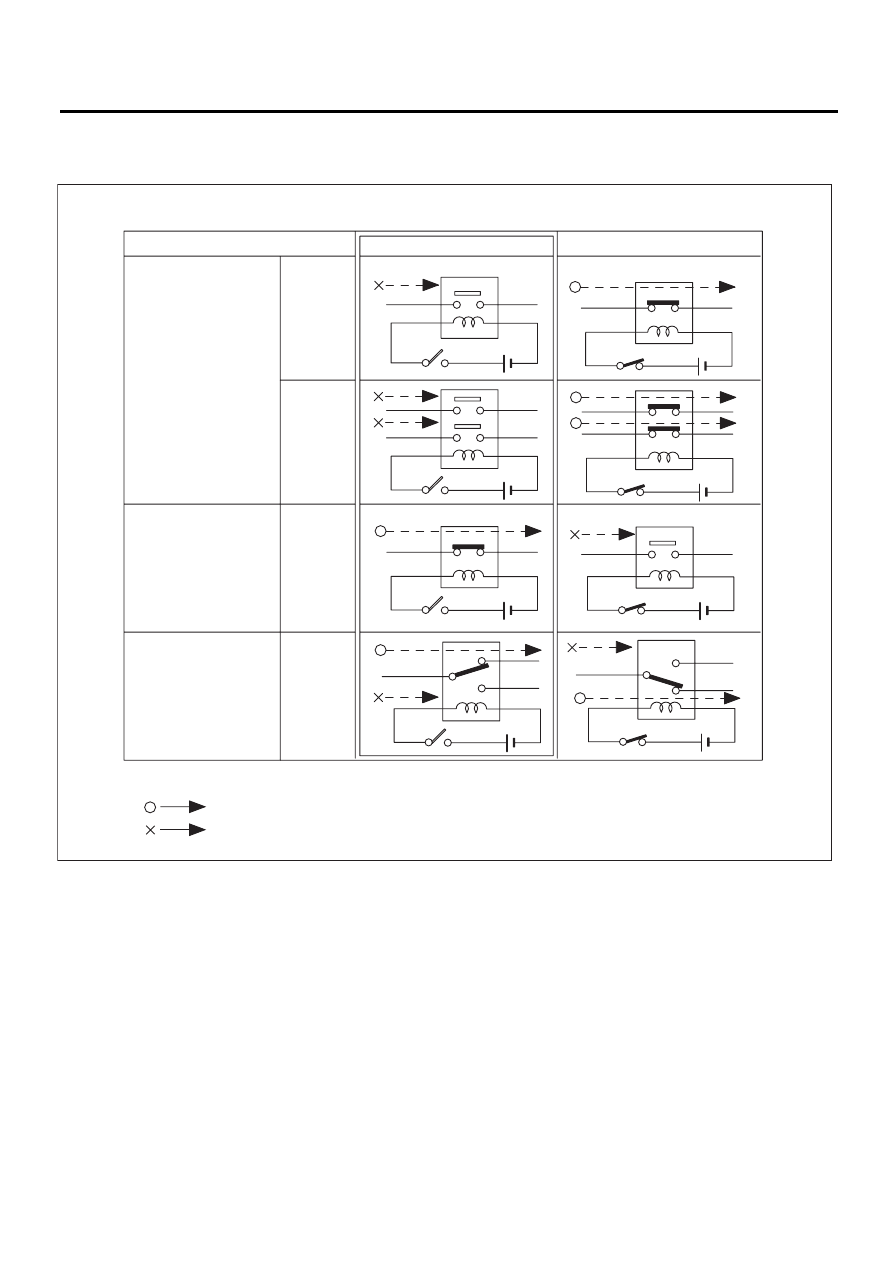

• Реле подразделяются на нормально разомкнутые и нормально замкнутые.
Нормально-замкнутое реле имеет один или более контактов. На приведенной ниже электрической
схеме показан режим работы реле, когда цепь возбуждения обесточена.

Тип реле

4-кон-
тактное

6-кон-
тактное

4-кон-
тактное

6-кон-
тактное

Нормально
разомкнутое

Нормально замкнутое

Смешанного типа

Расшифровка символов:

:  Ток протекает.

:  Ток не протекает.

Цепь возбуждения выключена

Цепь возбуждения включена

WI-02752

WI-10

Базовая процедура диагностики

СИСТЕМА ЭЛЕКТРОПРОВОДКИ

• Номер разъема, показанный на электричес-
кой схеме, соответствует номеру, указанному
на жгуте проводов. Фактическое расположе-
ние каждого разъема на автомобиле определя-
ется первой буквой номера разъема (напри-
мер, “F” для F8, “i” для i16, и т.д.) и типом жгута
проводов. Первая буква номера каждого разъ-
ема соответствует участку или системе авто-
мобиля.

Символ

Жгут проводов и кабель

F

Передний жгут проводов

B

Жгут проводов переборки

E

Жгут проводов двигателя

T

Кабель трансмиссии, Кабель заднего
датчика кислорода

D

Кабель левой и правой двери, Кабель
дверцы багажного отсека
Кабель левой и правой задней двери

i

Жгут проводов панели приборов

R

Задний жгут проводов,
Кабель топливного бака,
Кабель крыши

AB

Жгут проводов системы подушек безо-
пасности

F23

F98

F21

F58

F100

F5

F27

F47

F34

F19

F22

F96

WI-02753

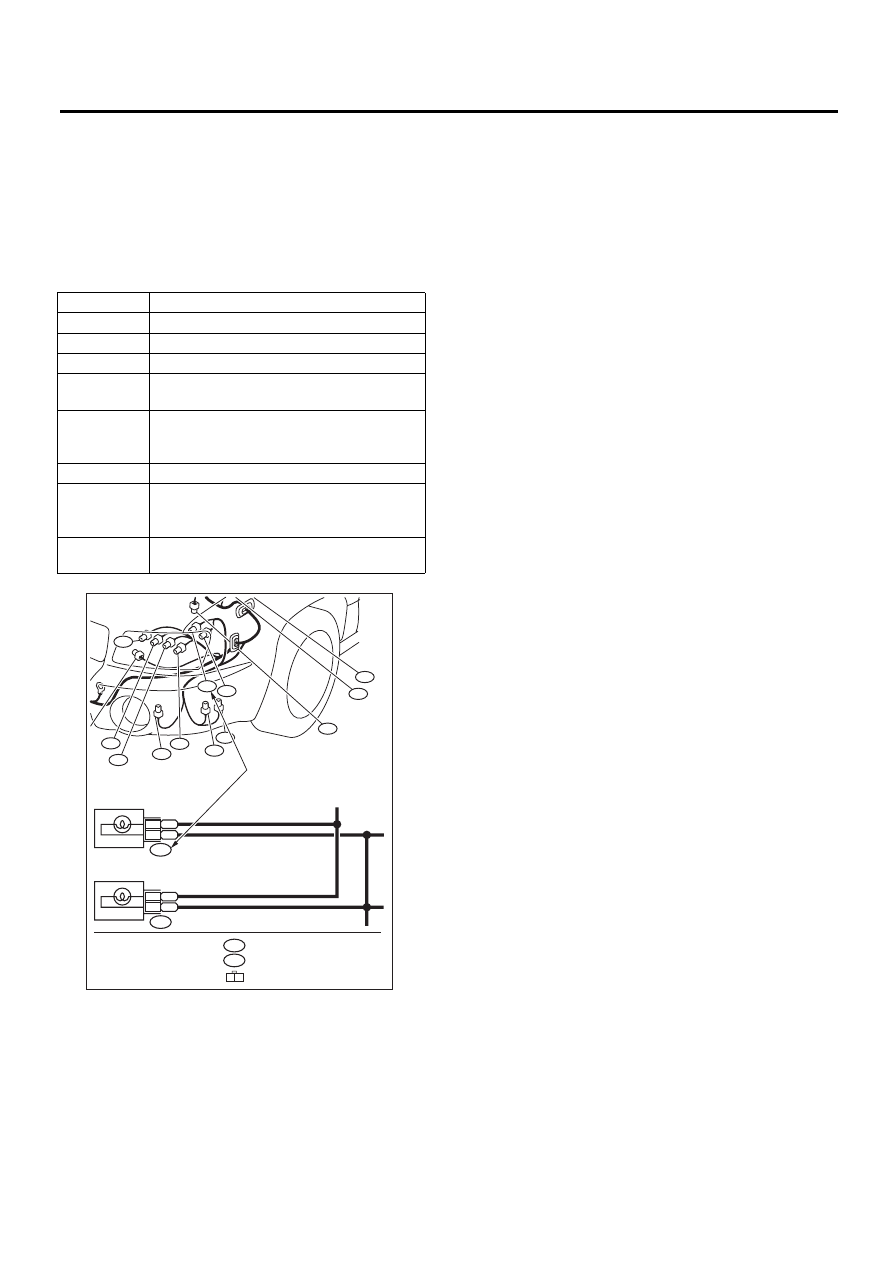

Номер каждого разъема,
указанный на электриче-
ской схеме, соответствует
номеру разъема
автомобиля.

F19

ПЕРЕДНИЙ ЛЕВЫЙ УКАЗАТЕЛЬ
ПОВОРОТА (ВЕРХНИЙ)

BG

2

B

1

F22

ПЕРЕДНИЙ ЛЕВЫЙ УКАЗАТЕЛЬ
ПОВОРОТА (НИЖНИЙ)

BG

3

B

2

(СЕРЫЙ)

F3

(СЕРЫЙ)

F19

1 2
