Subaru Forester (2008 год). Руководство - часть 808





EI-33

Крышка капота

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

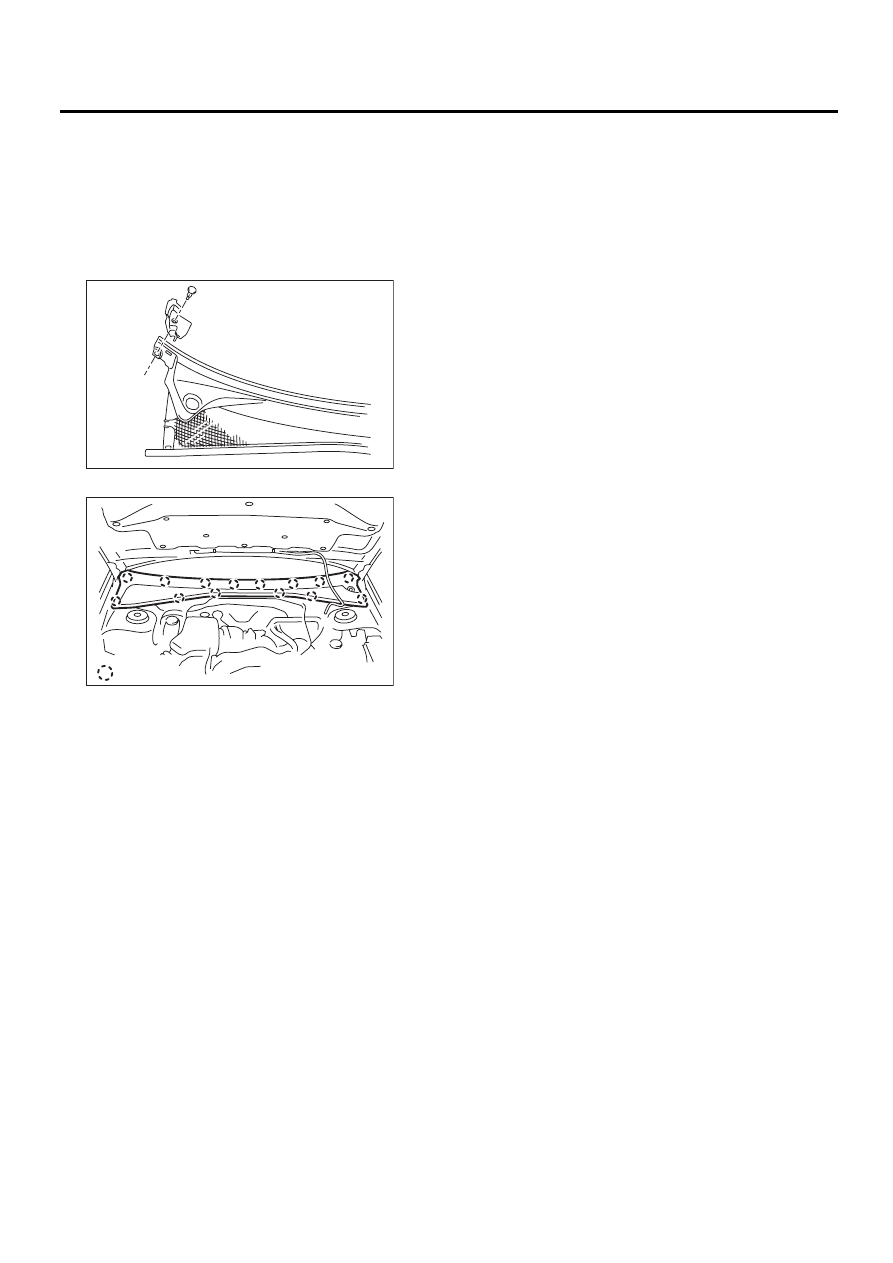

8. Крышка капота

A: СНЯТИЕ

1) Откройте капот автомобиля.
2) Снимите рычаг стеклоочистителя. <См. WW-
13, СНЯТИЕ, Рычаг стеклоочистителя ветро-
вого стекла.>
3) Снимите зажим и боковую панель капота.

4) Ослабьте зажимы и снимите крышку капота.

B: УСТАНОВКА

Производите установку в порядке, обратном
порядку снятия.

(A) Зажим

EI-00050

: (A)

EI-01542

EI-34

Спойлер порога

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

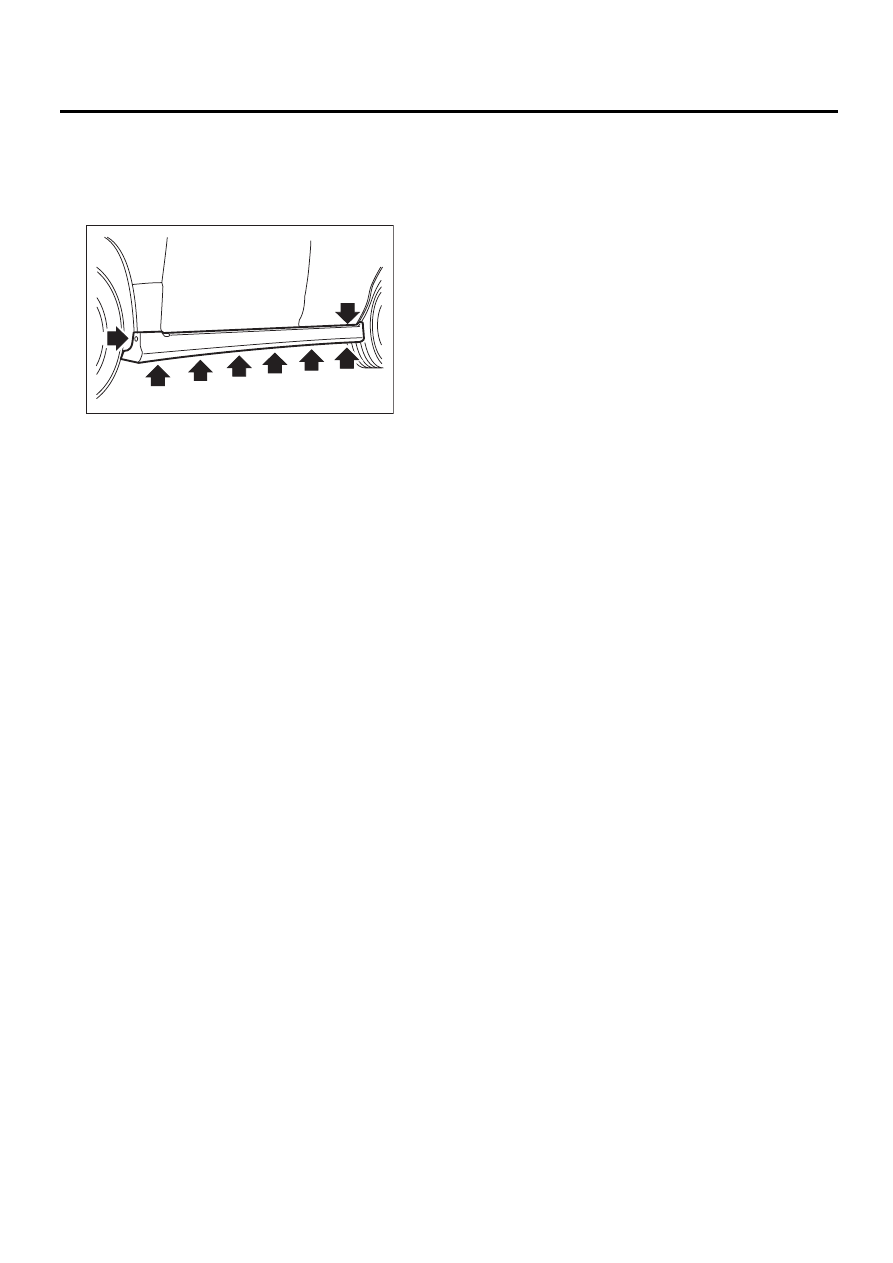

9. Спойлер порога

A: СНЯТИЕ

Отверните винты (A) и зажим (B), затем сними-
те спойлер порога.

B: УСТАНОВКА

Производите установку в порядке, обратном
порядку снятия.

EI-01367

(B)

(B)

(B)

(B)

(B)

(B)

(B)

(A)

EI-35

Боковая декоративная накладка

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

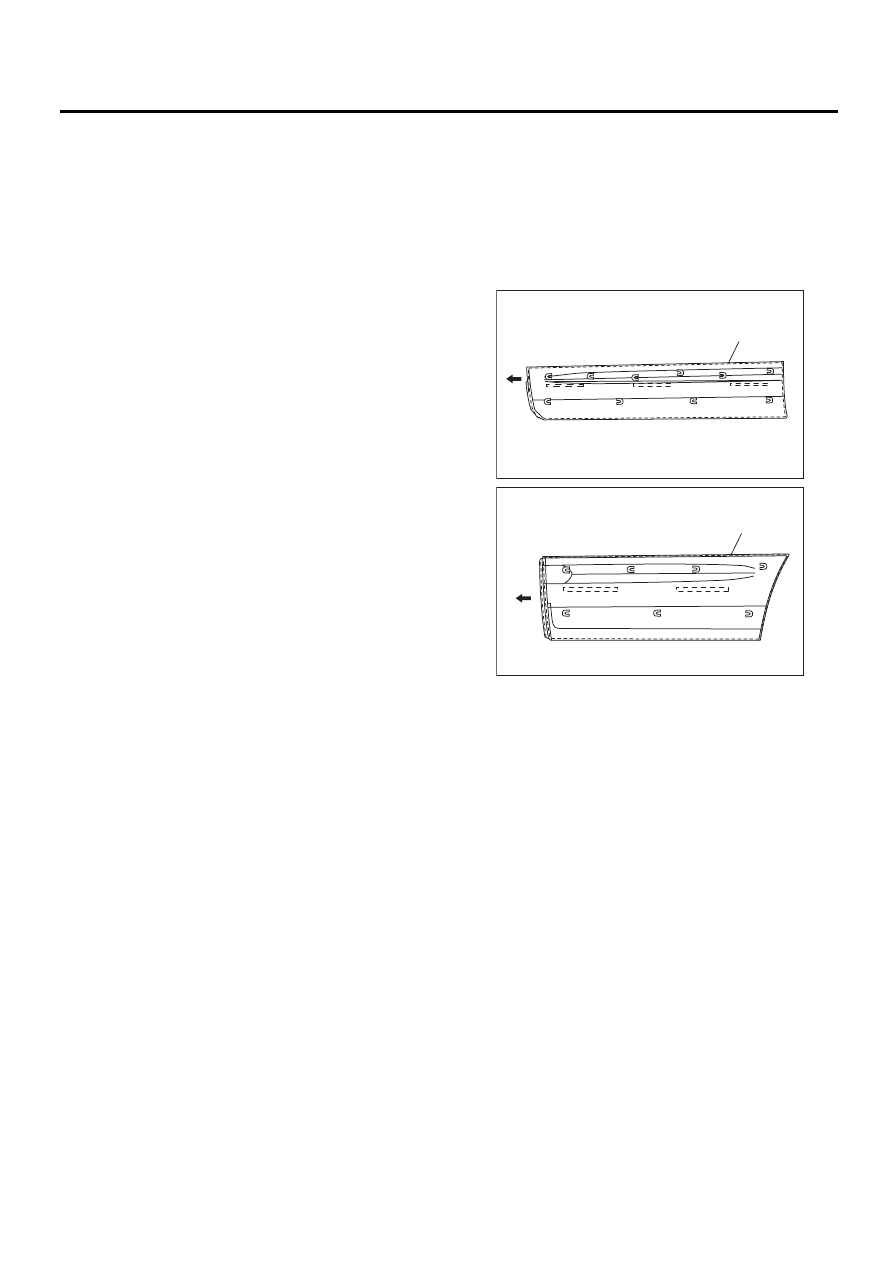

10.Боковая декоративная

накладка

A: СНЯТИЕ

1) Сделайте надрез по краю декоративной на-
кладки при помощи ножа, затем снимите деко-
ративную накладку рукой.

ПРИМЕЧАНИЕ:
Будьте осторожны, чтобы не повредить деко-
ративную накладку и зажим, потянув накладку
с чрезмерным усилием.
2) Закройте двустороннюю ленту, закреплен-
ную на поверхности боковой декоративной на-
кладки, защитной пленкой.
3) Нанесите растворитель (SUMITOMO 3M
4000 или эквивалент) на участок, где закреп-
лена двусторонняя лента.

ПРИМЕЧАНИЕ:
• После попадания растворителя на поверх-
ность декоративной накладки немедленно уда-
лите его.
• Не наносите растворитель на участки кузо-
ва, обработанные лаком во время ремонта.
4) Закройте участок, на который был нанесен
растворитель, пластиковой пленкой, а затем
нагрейте двустороннюю ленту в течение 5–15
минут при 40 — 60°C (104 — 140°F) при помощи
нагревательной лампы.
5) Выполняя операции 3 и 4, снимите двусторон-
нюю ленту с боковой декоративной отделки.

ПРИМЕЧАНИЕ:
Если двусторонняя лента не была полностью
удалена в ходе выполнения операций, описан-
ных выше, удалите остатки скребком.

B: УСТАНОВКА

1) Нанеся грунтовку (SUMITOMO 3M K-500 или
эквивалент) вокруг участка установки двусто-
ронней ленты, закрепите двустороннюю ленту
(SUMITOMO 3M GT7104 или эквивалент).

ПРИМЕЧАНИЕ:
Используйте двустороннюю ленту толщиной
1 мм (0,04 дюйма) и шириной 5 мм (0,2 дюйма).

2) При помощи нагревательной лампы нагрей-
те участок кузова автомобиля до 40 — 60°C
(104 — 140°F), а декоративную накладку до
20 — 30°C (68 — 86°F).
3) Снимите прокладочный бумажный слой двус-
торонней ленты и закрепите зажим в отверстии
кузова. Будьте внимательны, не допускайте по-
падания воздуха под клейкую ленту. Прижмите
ленту с усилием порядка 69 — 98 Н (7 — 10 кгс,
15 — 22 фунт-силы).

ПРИМЕЧАНИЕ:
• Чтобы не нарушить адгезию, не следует
мыть автомобиль в течение 24 часов после ус-
тановки.
• Будьте осторожны, не двигайте ленту вверх
и вниз после нанесения.

C: ПРОВЕРКА

• Убедитесь в том, что боковая декоративная
накладка не поцарапана и не треснула.
• Убедитесь в том, что зажим не поврежден.

(1) Двусторонняя клейкая лента

(2) Передняя часть автомобиля

EI-00109

(1)

(2)

EI-00110

(1)

(2)

EI-36

Внутренняя отделка передней двери

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

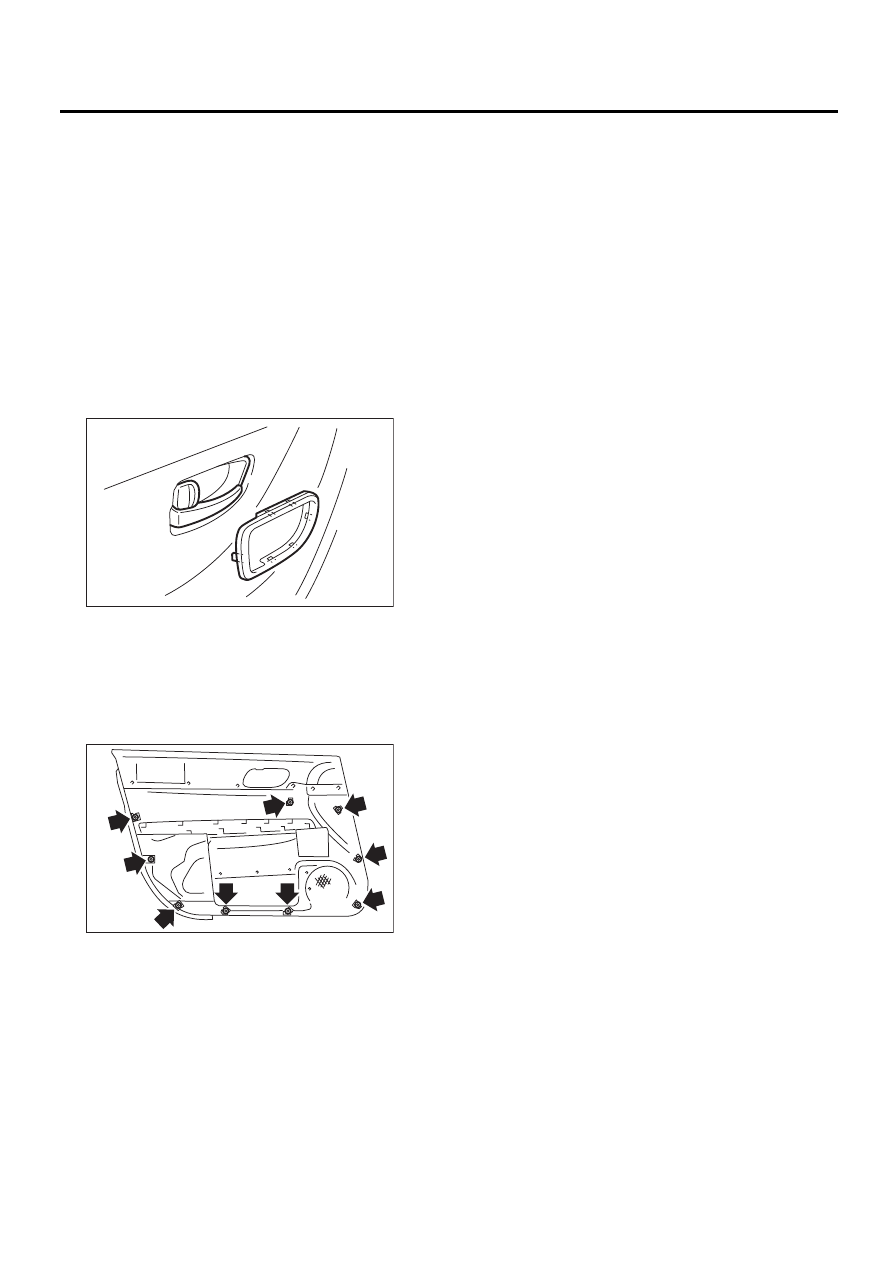

11.Внутренняя отделка

передней двери

A: СНЯТИЕ

ОСТОРОЖНО:
Не прилагайте чрезмерного усилия к фикса-
тору. Есть вероятность того, что он может
быть поврежден.
1) Отсоедините провод массы от аккумулятора.
2) Снимите крышку усилительной косынки.
3) Оттяните вверх накладку внутренней ручки
двери и снимите верхний крючок. Оттяните
вниз накладку внутренней ручки двери и сни-
мите нижний крючок. Снимите накладку внут-
ренней ручки двери.

4) Снимите переключатель управления элект-
ростеклоподъемником. <См. GW-8, СНЯТИЕ,
Переключатель управления электростеклопо-
дъемником.>
5) При помощи съемника фиксаторов снимите
фиксаторы панели внутренней отделки, затем
снимите внутреннюю отделку.

B: УСТАНОВКА

Производите установку в порядке, обратном
порядку снятия.

EI-00054

EI-00055
