EI-13

Общие сведения

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

• Модель с правосторонним управлением

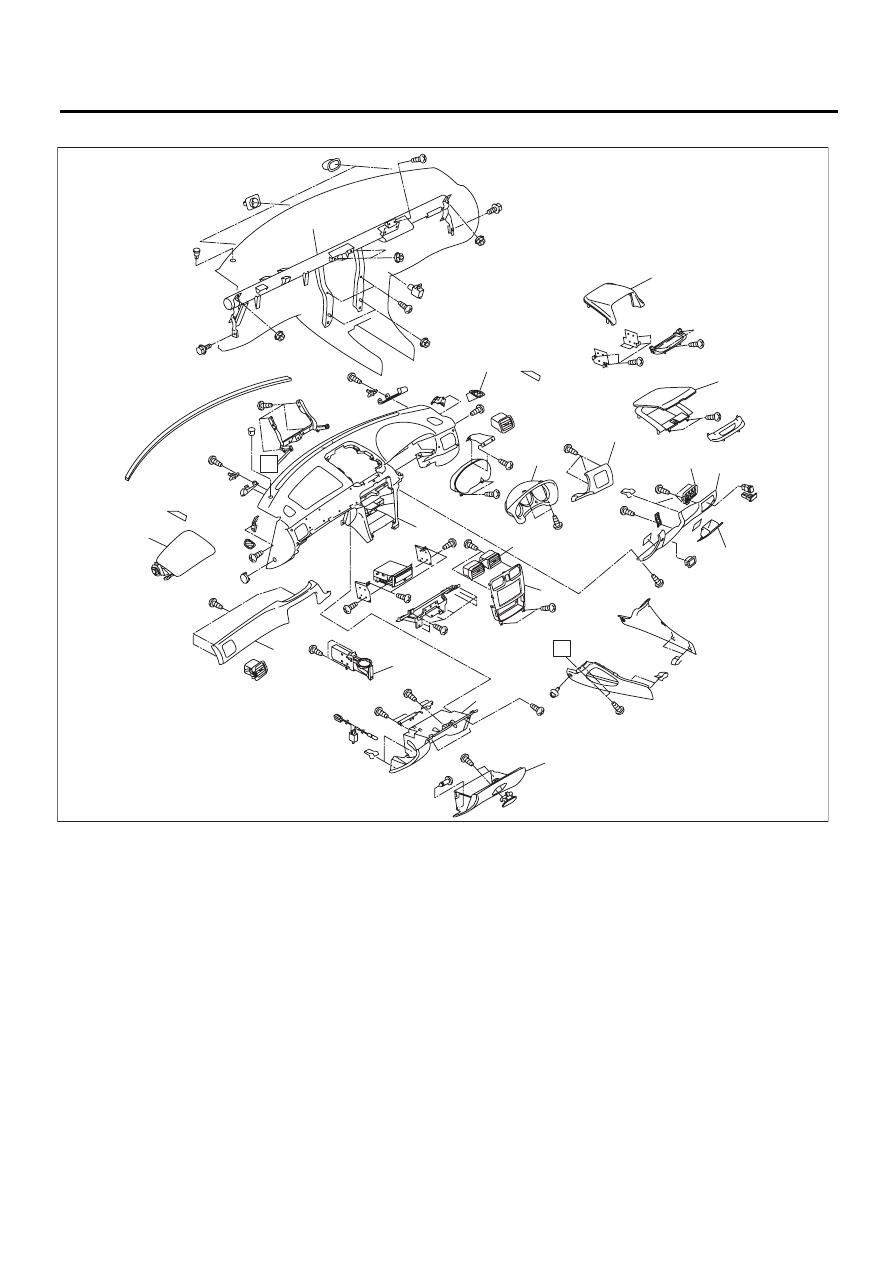

(1) Панель и рамка

(6)

Ящик для монет

(13) Опорная балка рулевой колонки

(2) Центральное отделение в панели при-

боров для хранения предметов (моде-
ли с системой навигации)

(7)

Крышка комбинации приборов

(14) Панель вентиляционной решетки

(8)

Центральная панель

(15) Вентиляционная решетка (обог-

реватель ветрового стекла)

(3) Центральное отделение в панели при-

боров для хранения предметов (моде-
ли без системы навигации)

(9)

Вентиляционная решетка

(16) Панель переключателей

(10) Подстаканник

(17) Модуль подушки безопасности

переднего пассажира

(4) Панель вентиляционной решетки

(11) Панель отделения для перчаток



(5) Нижняя крышка

(12) Крышка отделения для перчаток

EI-01305

(13)

(15)

(4)

(3)

(2)

(12)

(11)

(10)

(14)

(1)

(8)

(9)

(16)

(5)

(6)

(7)

A

A

(17)

EI-14

Общие сведения

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

14.ВНУТРЕННЯЯ ОТДЕЛКА

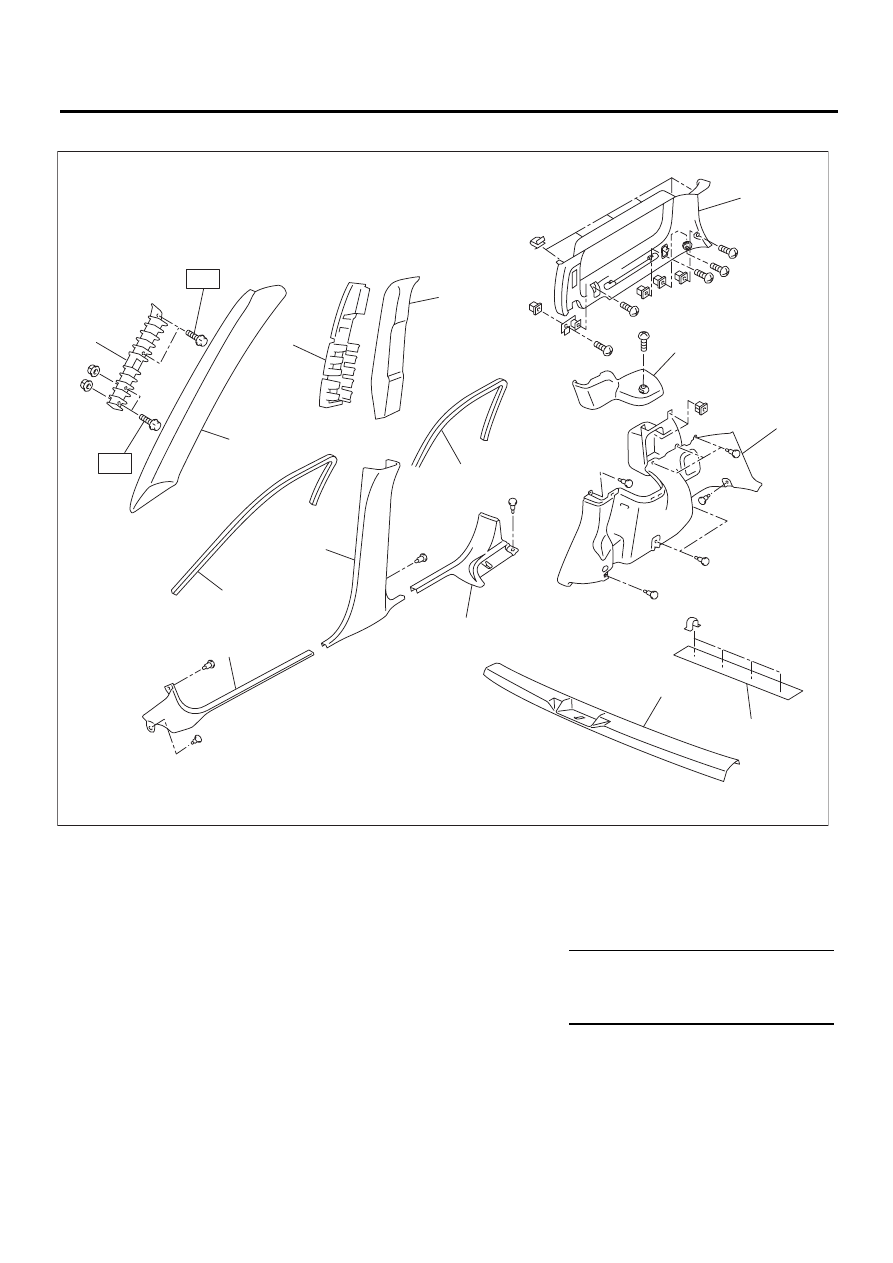

(1) Внутренний каркас отделки пере-

дней стойки

(7)

Передняя крышка порога

(13) Внутренняя отделка задней юбки

(2) Верхняя внутренняя отделка пере-

дней стойки

(8)

Нижнюю внутреннюю отделку
средней стойки

(14) Внутренняя отделка направляю-

щей заднего сиденья

(3) Внутренний каркас отделки средней

стойки

(9)

Декоративная накладка стек-
ла задней двери





(4) Верхняя внутренняя отделка сред-

ней стойки

(10) Задняя крышка порога

Момент затяжки: Нм (кгс-м, фунт-си-
ла-фут)

(5) Верхняя внутренняя отделка задней

стойки

(11) Крышка стойки

T: 2 (0,20, 1,46)

(6) Декоративная накладка стекла пе-

редней двери

(12) Нижняя внутренняя отделка

задней четверти





EI-01712

(2)

(4)

(5)

(12)

(13)

(10)

(8)

(7)

(9)

(1)

(3)

(11)

(14)

T

T

(6)

EI-15

Общие сведения

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

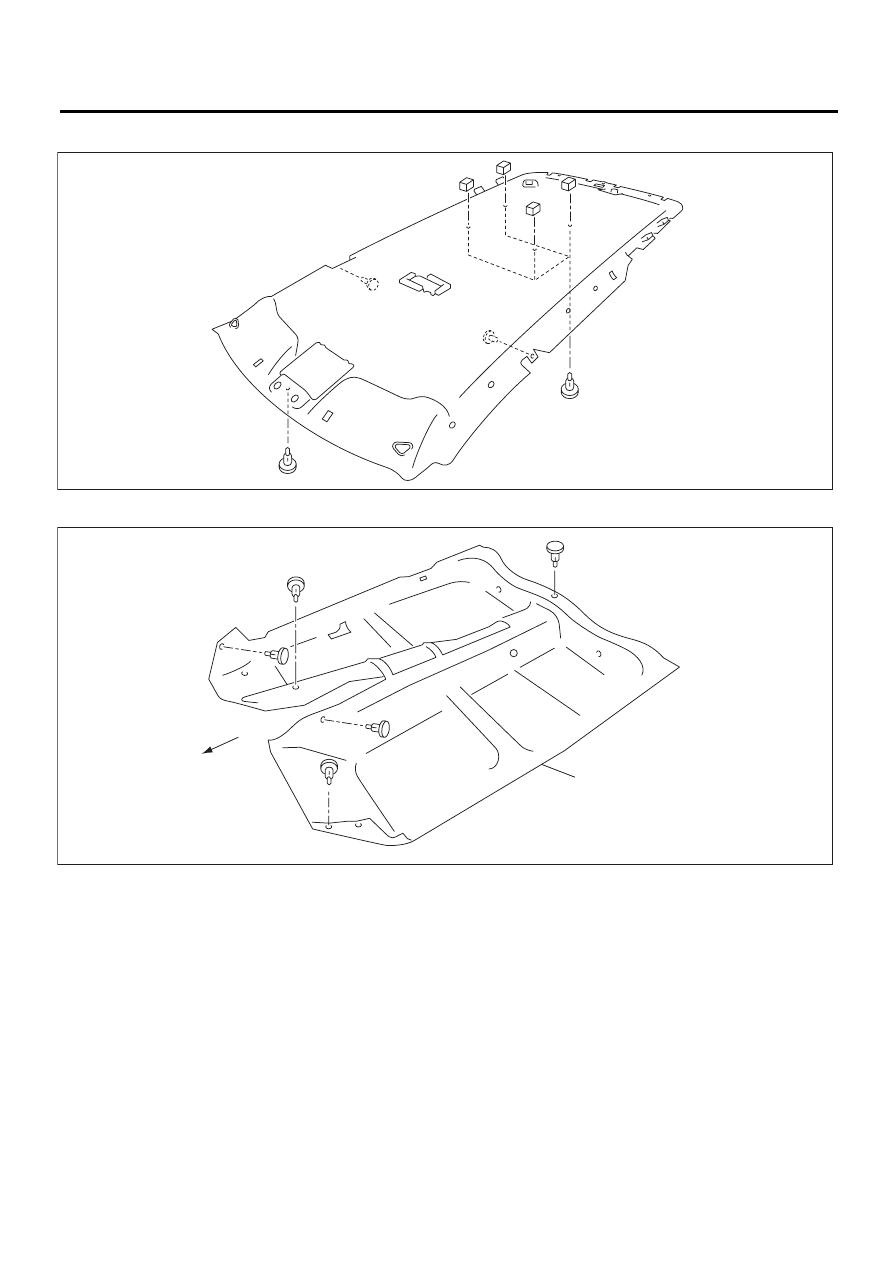

15.ВНУТРЕННЯЯ ОТДЕЛКА КРЫШИ

16.НАПОЛЬНЫЙ КОВРИК

(A)

Передняя часть автомобиля





















(1)

Напольный

коврик





EI-00016

EI-00111

(A)

(1)

EI-16

Общие сведения

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

17.НАПОЛЬНЫЙ КОВРИК БАГАЖНОГО ОТСЕКА

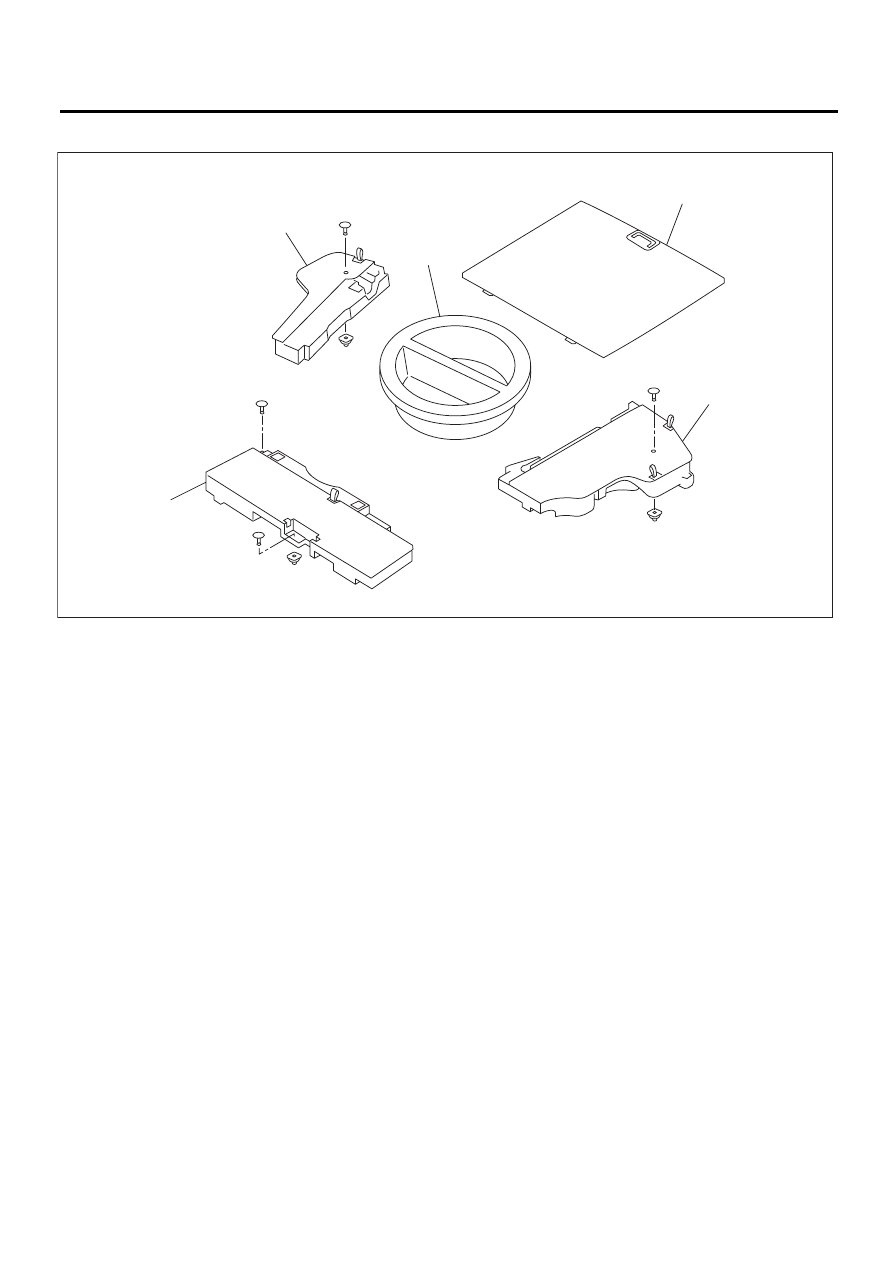

(1) Передний напольный коврик

(3) Правый боковой напольный коврик

(5)

Левый боковой напольный коврик

(2) Напольная коробка

(4) Центральный напольный коврик





EI-01093

(3)

(2)

(4)

(5)

(1)
