Subaru Forester (2008 год). Руководство - часть 799





SR-7

Узел люка

ЛЮК/T-TOP/ОТКИДНОЙ ВЕРХ (ЛЮК)

D: УЗЕЛ

Производите сборку в порядке, обратном по-
рядку разборки.

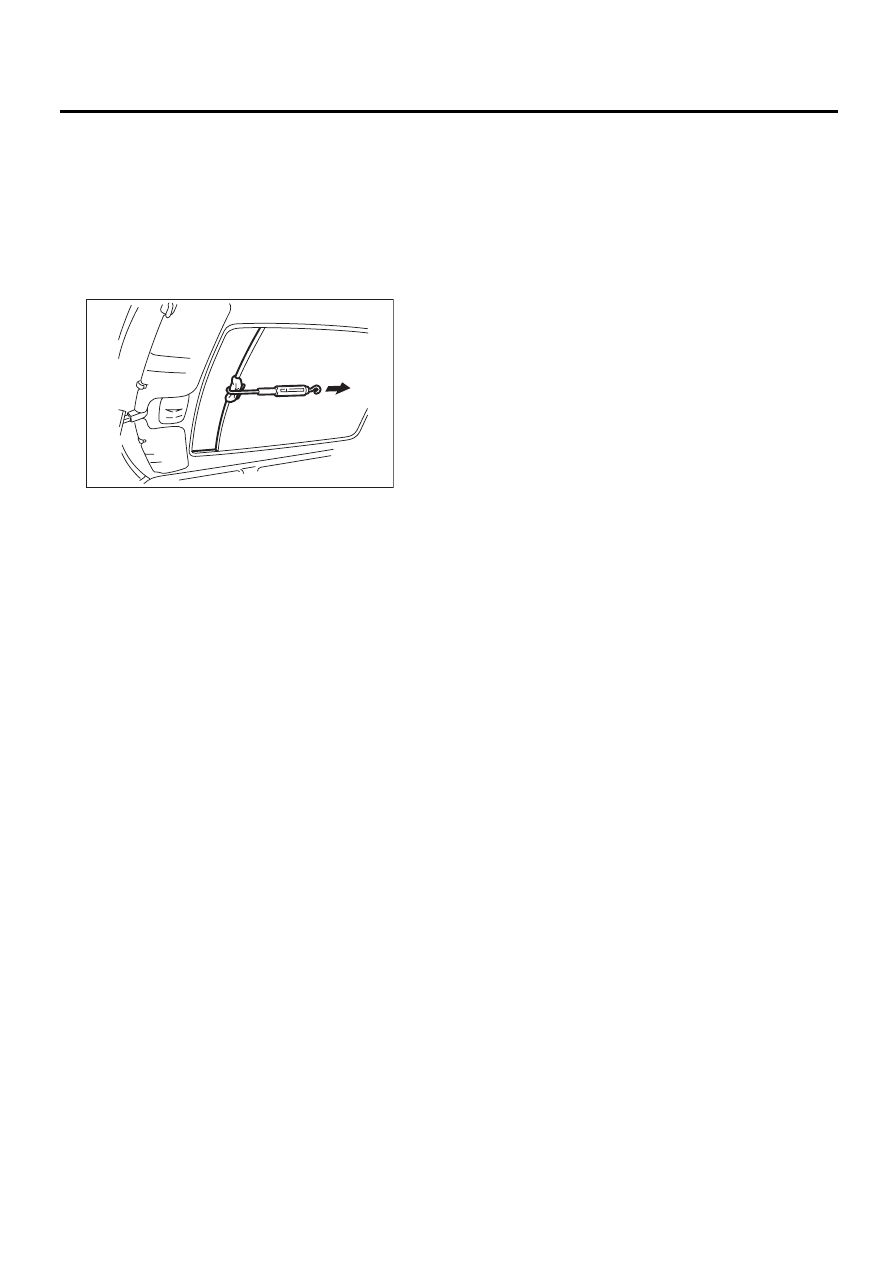

E: ПРОВЕРКА

Проверьте усилие перемещения солнцезащит-
ной шторки.
1) Прикрепите пружинные весы к краю солнце-
защитной шторки, проложив его тканью.

2) Потяните за пружинные весы, чтобы изме-
рить усилие перемещения солнцезащитной
шторки.

Усилие перемещения солнцезащитной
шторки:

25 Н (2,5 кгс, 5,5 фунта) или менее

ПРИМЕЧАНИЕ:
В начале натяжения пружинных весов усилие
перемещения больше, поэтому берите в расчет
показания пружинных весов в момент, когда
перемещение солнцезащитной шторки стано-
вится плавным.
3) Если усилие перемещения превышает нор-
мативное, проверьте правильность установки
стеклянного люка, солнцезащитной шторки,
дефлектора и рамки люка.

SR-00008

SR-8

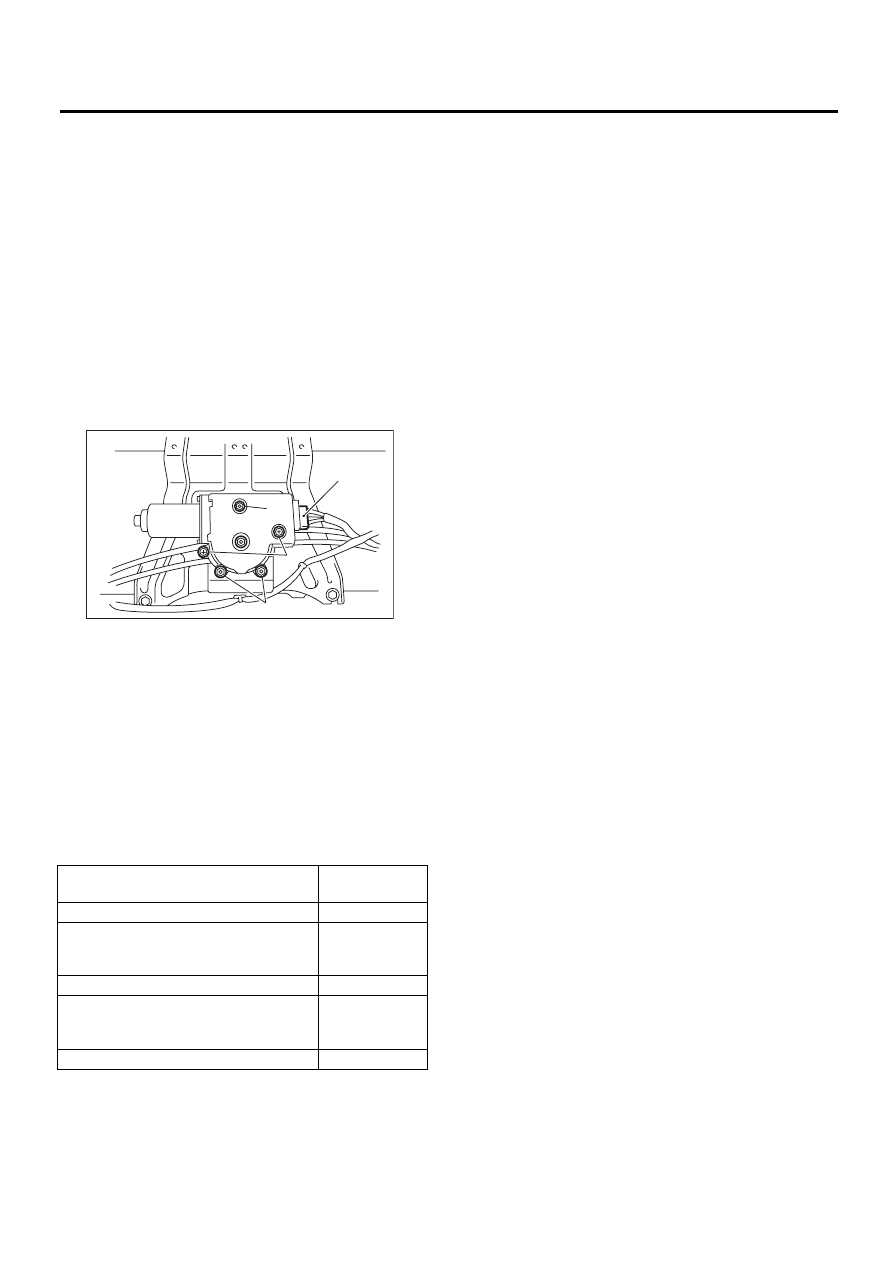

Электродвигатель люка

ЛЮК/T-TOP/ОТКИДНОЙ ВЕРХ (ЛЮК)

5. Электродвигатель люка

A: СНЯТИЕ

ОСТОРОЖНО:
• При снятии электродвигателя люка, пол-
ностью закройте люк.
• Соблюдайте осторожность при снятии
крепежных деталей, чтобы не повредить
внутреннюю отделку крыши.
1) Полностью закройте стеклянный люк.
2) Отсоедините провод массы от аккумулятора.
3) Снимите внутреннюю отделку крыши. <См.
EI-48, СНЯТИЕ, Внутренняя отделка крышки.>
4) Отсоедините разъем жгута проводов (A), за-
тем снимите крепежные винты (В) и гайки (С)
электродвигателя люка.

B: УСТАНОВКА

ОСТОРОЖНО:
При установке узла электродвигателя лю-
ка, будьте осторожны и не допускайте пере-
мещения тросика люка.
1) Установите электродвигатель люка.
2) Подсоедините разъем жгута проводов элек-
тродвигателя люка, затем подсоедините про-
вод массы к аккумуляторной батарее.
3) Включите электродвигатель люка. <См. SR-
8, РЕГУЛИРОВКА, Электродвигатель люка.>
4) Проверьте работу люка следующим образом.

5) Установите внутреннюю отделку крыши.
<См. EI-48, УСТАНОВКА, Отделка крыши.>

C: РЕГУЛИРОВКА

1) Включите электродвигатель люка.

(1) Полностью закройте стеклянный люк.
На этом этапе перемещение люка происхо-
дит с шагом 50 мм (1,97 дюйма). Необходимо
несколько раз нажать переключатель, что-
бы закрыть люк.
(2) Затем нажмите сторону CLOSE (закры-
тие) переключателя и удерживайте в этом
положении более одной секунды.
(3) Откройте стеклянный люк приблизи-
тельно на 400 мм (15,75 дюйма).
(4) Полностью закройте стеклянный люк, за-
тем нажмите сторону CLOSE (закрытие) пе-
реключателя и удерживайте в этом поло-
жении более одной секунды. (Эта процеду-
ра запускает автоматический режим.)

D: ПРОВЕРКА

Проверьте работу механизма автореверса
стеклянного люка.
1) Откройте стеклянный люк.
2) Чтобы проверить работу механизма авторе-
верса, с усилием надавите на стеклянный люк
в направлении открывания во время закрытия
люка в автоматическом режиме.
3) Проверьте, работает ли механизм авторевер-
са и перемещается ли стеклянный люк назад в
направлении открывания на 150 мм (5, 91 дюй-
ма).

ОСТОРОЖНО:
Не помещайте какие-либо предметы на пути
движения люка для проверки механизма
автореверса.

ПРИМЕЧАНИЕ:
• Если механизм автореверса активируется
более пяти раз, автоматическая функция от-
менятся.
• Если автоматическая функция отключилась,
вновь включите ее. <См. SR-8, РЕГУЛИРОВКА,
Электродвигатель люка.>

Порядок проверки

Положение

переключателя

(1) Люк полностью закрывается.

Закрытие

(2)

Люк открывается на расстояние
500 мм (19,7 дюйма) от положения
полного закрытия.

Открытие

(3) Люк полностью открывается.

Открытие

(4)

Люк закрывается на расстояние
200 мм (7,87 дюйма) от положения
полного закрытия.

Закрытие

(5) Люк полностью закрывается.

Закрытие

SR-00016

(A)

(C)

(B)

(C)

SR-9

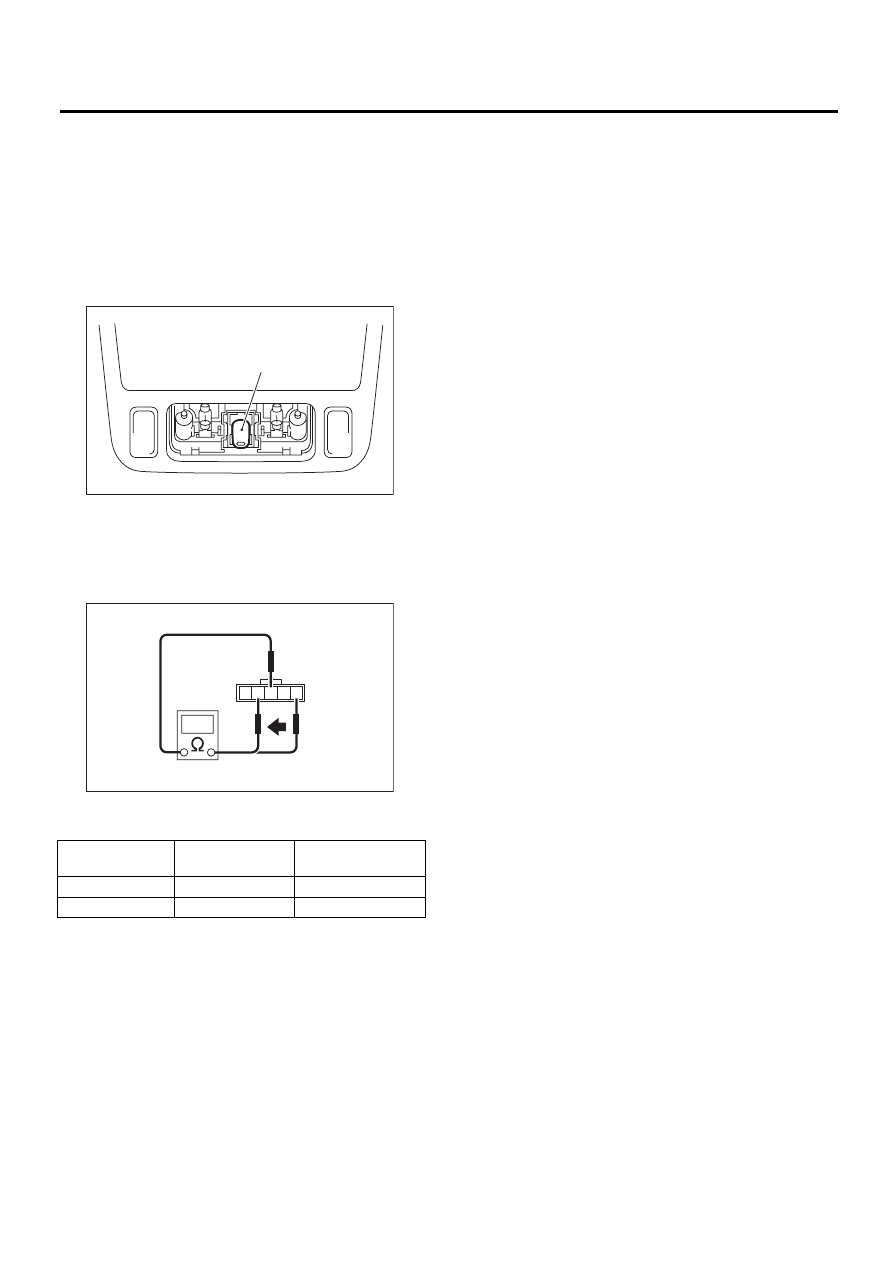

Переключатель управления люком

ЛЮК/T-TOP/ОТКИДНОЙ ВЕРХ (ЛЮК)

6. Переключатель

управления люком

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Снимите фонарь точечной подсветки. <См.
LI-37, СНЯТИЕ, Фонарь точечной подсветки.>
3) Отсоедините разъем жгута проводов, затем
снимите переключатель управления люком (А).

B: УСТАНОВКА

Производите установку в порядке, обратном
порядку снятия.

C: ПРОВЕРКА

Проверьте проводимость между каждой клем-
мой во время работы переключателя.

Положение пе-

реключателя

Клемма №

Нормативное зна-

чение

Открывание

1 и 3

Менее 1 Ома

Закрывание

4 и 3

Менее 1 Ома

SR-00017

(A)

2 1

4

5

3

SR-00133

SR-10

Переключатель управления люком

ЛЮК/T-TOP/ОТКИДНОЙ ВЕРХ (ЛЮК)
