Subaru Forester (2008 год). Руководство - часть 785





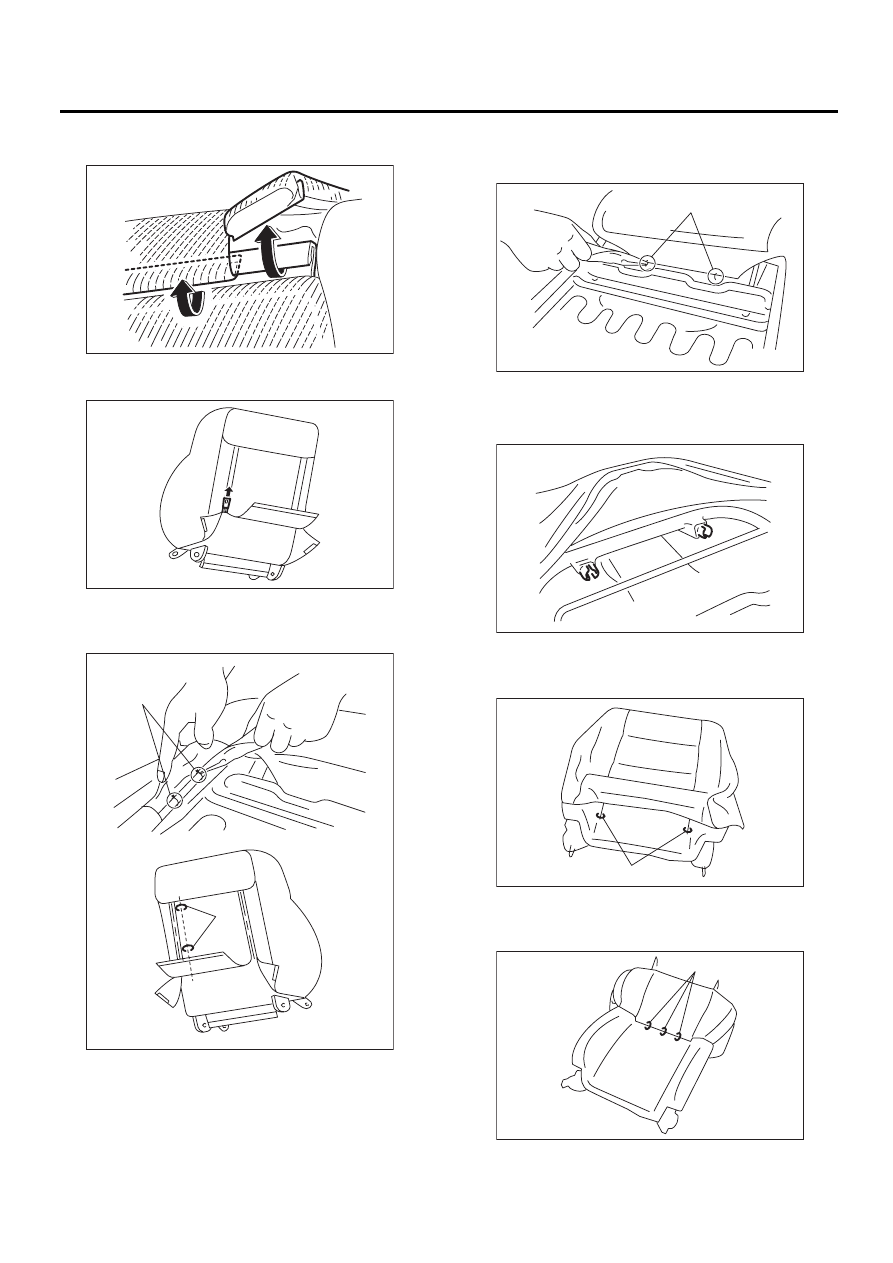

SE-9

Переднее сиденье

СИДЕНЬЯ

5) Снимите крюк в нижней части спинки си-
денья.

6) Откройте крепежную деталь на задней сто-
роне спинки сиденья.

7) Снимите крепежные кольца (A) на передней
стороне каркаса спинки сиденья. (Сиденье с
боковой подушкой безопасности)

8) Снимите крепежное кольцо (A) которое
скрепляет чехол спинки сиденья и подушку
спинки сиденья.

9) Снимите втулку подголовника

ПРИМЕЧАНИЕ:
Выдавите наружу, чтобы снять ее с сиденья.

10) Извлеките каркас спинки сиденья.
11) Снимите нижние крепежные кольца (A) на
передней стороне спинки сиденья.

12) Снимите крепежные кольца (A) на пере-
дней стороне спинки сиденья, затем снимите
чехол со спинки сиденья.

SE-00051

SE-00262

SE-00246

(A)

(A)

SE-00242

(A)

SE-00243

SE-00244

(A)

SE-00378

(A)

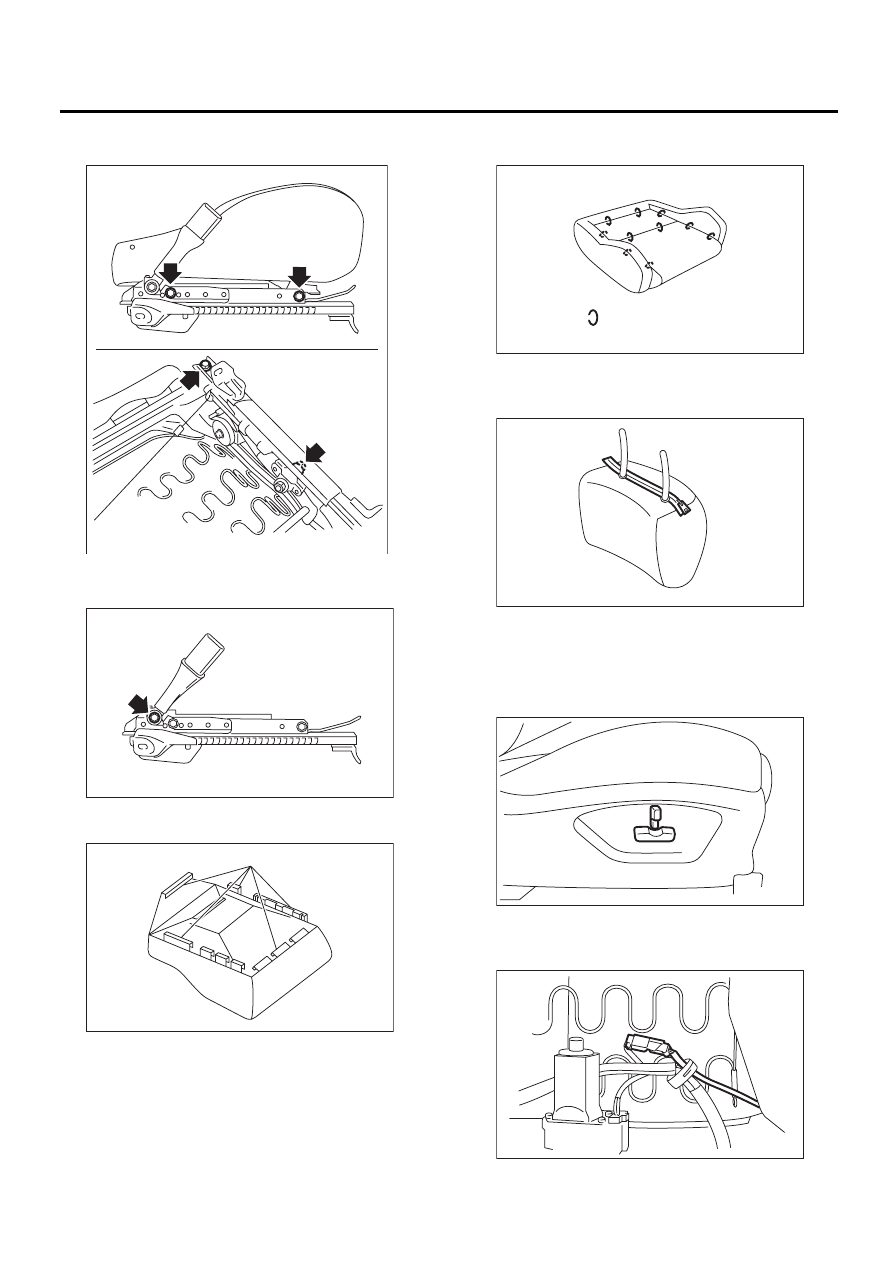

SE-10

Переднее сиденье

СИДЕНЬЯ

13) Снимите тросик привода, отверните болт и
гайку и снимите направляющую сиденья.

14) Снимите узел ремня безопасности с внут-
ренней стороны сиденья.

15) Снимите крючки (A), затем снимите каркас
подушки сиденья.

16) Снимите крепежные кольца (A), а затем
снимите чехол с подушки сиденья.

17) Откройте крепежную деталь в нижней час-
ти подголовника и снимите чехол с подголов-
ника.

• СИДЕНЬЕ С ЭЛЕКТРОПРИВОДОМ

1) Снимите сиденье с автомобиля. <См. SE-7,
СНЯТИЕ, Переднее сиденье.>
2) Снимите переключатель изменения положе-
ния сиденья.

3) Отсоедините разъем электродвигателя ме-
ханизма наклона спинки сиденья от подушки
сиденья с задней стороны.

SE-00638

SE-00644

SE-00268

(A)

SE-00299

: (A)

SE-00271

SE-00382

SE-00383

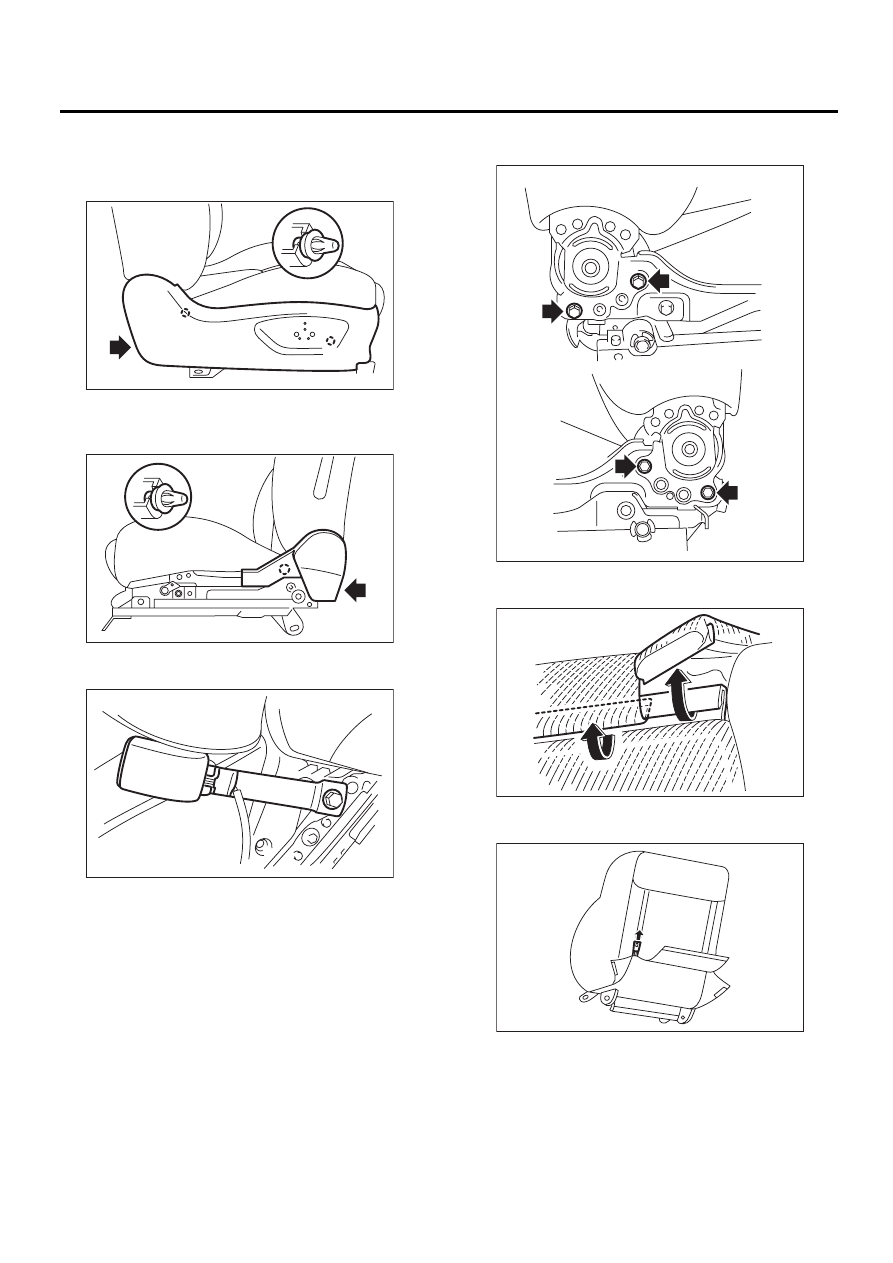

SE-11

Переднее сиденье

СИДЕНЬЯ

4) Отверните винт (A) и зажимы (B), затем от-
соедините разъем переключателя изменения
положений сиденья и снимите наружную крыш-
ку шарнира наклона сиденья.

5) Отверните винт (A) и зажим (B), затем сни-
мите внутреннюю крышку шарнира наклона си-
денья.

6) Отверните болты, затем отсоедините внут-
ренний узел ремня безопасности.

7) Снимите по два болта с левой и правой сто-
роны шарнира наклона спинки сиденья.

8) Снимите крюк в нижней части спинки сиде-
нья.

9) Разъедините крепежную деталь на обрат-
ной стороне спинки сиденья.

SE-00392

(B)

(A)

(B)

SE-00384

(A)

(B)

SE-00517

SE-00385

SE-00051

SE-00262

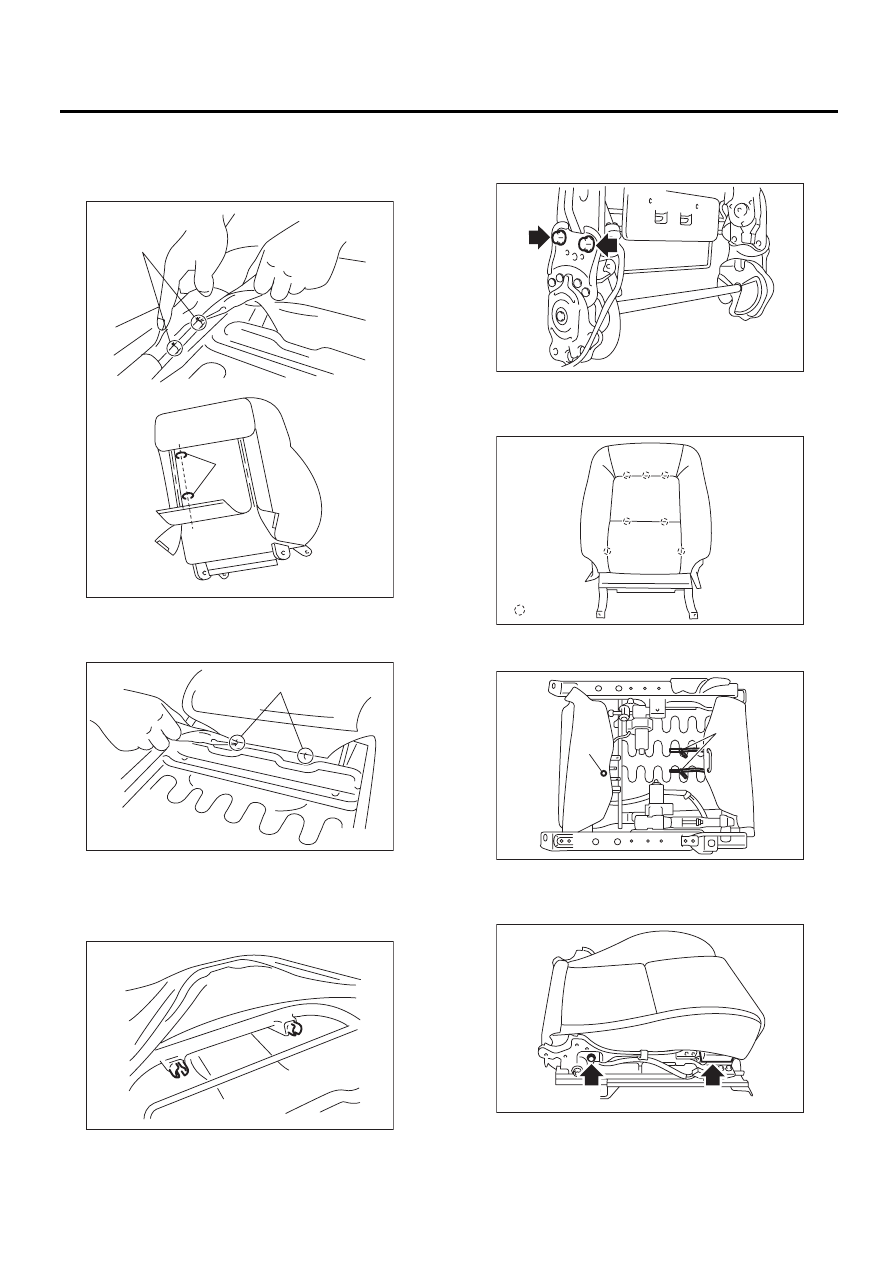

SE-12

Переднее сиденье

СИДЕНЬЯ

10) Снимите крепежные кольца (A) на пере-
дней стороне спинки сиденья с каркаса спинки
сиденья. (Сиденье с боковой подушкой безо-
пасности)

11) Снимите крепежное кольцо (A), удержива-
ющее чехол спинки сиденья на подушке спинки
сиденья.

12) Снимите стопорную втулку подголовника.

ПРИМЕЧАНИЕ:
Выдавите наружу с внутренней стороны, чтобы
снять с сиденья.

13) Извлеките узел каркаса спинки сиденья.

14) Снимите два болта с правой и левой сторо-
ны, а затем снимите узел электродвигателя
механизма наклона спинки сиденья.

15) Снимите крепежные кольца (A) на пере-
дней стороне спинки сиденья, а затем снимите
чехол со спинки сиденья.

16) Разъедините зажим (A) и ремешки (B) с об-
ратной стороны подушки сиденья.

17) Отверните болт (A) и крюк (B) с левой и
правой стороны, а затем снимите каркас по-
душки сиденья с узла направляющих сиденья.

SE-00246

(A)

(A)

SE-00242

(A)

SE-00243

SE-00388

SE-00372

: (A)

SE-00389

(A)

(B)

SE-00390

(B)

(A)
