Subaru Forester (2008 год). Руководство - часть 780





IDI-7

Система комбинации приборов

ПРИБОРЫ/ИНФОРМАЦИЯ ДЛЯ ВОДИТЕЛЯ

6. ПРОВЕРКА ДАТЧИКА УРОВНЯ ТОПЛИВА

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ДАТЧИКА УРОВНЯ ТОПЛИВА.
1) Снимите датчик уровня топлива. <См.
FU(H4SO)-57, СНЯТИЕ, Датчик уровня топлива.>
2) Измерьте сопротивление между клеммами
датчика уровня топлива, когда поплавок нахо-
дится в положении FULL (ПОЛНЫЙ) или EMPTY
(ПУСТОЙ).

Клеммы

№ 3 — № 5:

Находится ли величина со-
противления в пределах от
0,5 до 2,5 Ом (положение
"FULL") и от 50 до 52 Ом (по-
ложение "EMPTY")?

Переходите к ша-
гу 2.

Замените датчик
уровня топлива.

2

ПРОВЕРКА ДОПОЛНИТЕЛЬНОГО ДАТЧИКА
УРОВНЯ ТОПЛИВА.
1) Снимите дополнительный датчик уровня топ-
лива. <См. FU(H4SO)-58, СНЯТИЕ, Дополнитель-
ный датчик уровня топлива.>
2) Измерьте сопротивление между клеммами
дополнительного датчика уровня топлива, когда
поплавок находится в положении FULL (ПОЛ-
НЫЙ) или EMPTY (ПУСТОЙ).

Клеммы

№ 1 — № 2:

Находится ли величина со-
противления в пределах от
0,5 до 2,5 Ом (положение
"FULL") и от 42 до 44 Ом (по-
ложение "EMPTY")?

Переходите к ша-
гу 3.

Замените допол-
нительный дат-
чик уровня топ-
лива.

3

ПРОВЕРКА ЖГУТА ПРОВОДОВ МЕЖДУ ДО-
ПОЛНИТЕЛЬНЫМ ДАТЧИКОМ УРОВНЯ ТОП-
ЛИВА И КОМБИНАЦИЕЙ ПРИБОРОВ.
1) Отсоедините разъем от комбинации прибо-
ров.
2) Измерьте сопротивление между клеммой
разъема жгута проводов дополнительного датчи-
ка уровня топлива и клеммой разъема жгута про-
водов комбинации приборов.

Разъемы и клеммы

(R59) № 1 — (i11) № 1:

Сопротивление составляет
менее 10 Ом?

Переходите к ша-
гу 4.

Устраните неис-
правность в жгу-
те проводов.

4

ПРОВЕРКА ЖГУТА ПРОВОДОВ МЕЖДУ ДАТ-
ЧИКОМ УРОВНЯ ТОПЛИВА И ДОПОЛНИТЕЛЬ-
НЫМ ДАТЧИКОМ УРОВНЯ ТОПЛИВА.
Измерьте сопротивление между клеммой разъ-
ема жгута проводов датчика уровня топлива и
клеммой разъема жгута проводов дополнитель-
ного датчика уровня топлива.

Разъемы и клеммы

(R58) № 3 — (R59) № 2:

Сопротивление составляет
менее 10 Ом?

Переходите к ша-
гу 5.

Устраните неис-
правность в жгу-
те проводов.

5

ПРОВЕРКА ЦЕПИ МАССЫ ДАТЧИКА УРОВНЯ
ТОПЛИВА.
Измерьте сопротивление между клеммой разъ-
ема жгута проводов датчика уровня топлива и
массой кузова.

Разъемы и клеммы

(R58) № 5 — Масса кузова:

Сопротивление составляет
менее 10 Ом?

Проверьте указа-
тель уровня топ-
лива. <См. IDI-15,
СНЯТИЕ, Указа-
тель уровня топ-
лива.>

Устраните неис-
правность в жгу-
те проводов.

IDI-8

Система комбинации приборов

ПРИБОРЫ/ИНФОРМАЦИЯ ДЛЯ ВОДИТЕЛЯ

7. ПРОВЕРКА ДАТЧИКА ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ДВИГАТЕЛЯ.

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ДАТЧИКА ТЕМПЕРАТУРЫ ОХ-
ЛАЖДАЮЩЕЙ ЖИДКОСТИ ДВИГАТЕЛЯ.
Проверьте датчик температуры охлаждающей
жидкости двигателя. <См. EN(H4SO)(diag)-2,
Базовая процедура диагностики.>

Датчик температуры охлаж-
дающей жидкости двигате-
ля исправен?

Переходите к шагу 2Замените датчик

температуры ох-
лаждающей жид-
кости двигателя.

2

ПРОВЕРКА ЖГУТА ПРОВОДОВ МЕЖДУ
ДАТЧИКОМ ТЕМПЕРАТУРЫ ОХЛАЖДАЮ-
ЩЕЙ ЖИДКОСТИ ДВИГАТЕЛЯ И КОМБИНА-
ЦИЕЙ ПРИБОРОВ.
1) Переведите замок зажигания в положение
OFF.
2) Отсоедините разъем от датчика темпера-
туры охлаждающей жидкости двигателя и
комбинации приборов.
3) Измерьте сопротивление между  разъемом
жгута проводов датчика охлаждающей жид-
кости двигателя и разъемом жгута проводов
комбинации приборов.

Разъемы и клеммы

(E8) № 3 — (i11) № 10:

Сопротивление составляет
менее 10 Ом?

Переходите к шагу 3Устраните неис-

правность в жгу-
те проводов.

3

ПРОВЕРКА ЦЕПИ МАССЫ УКАЗАТЕЛЯ ТЕМ-
ПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ
ДВИГАТЕЛЯ.
Измерьте сопротивление между клеммой
разъема жгута проводов комбинации приборов
и массой кузова.

Разъемы и клеммы

(i11) № 9 — Масса кузова:

Сопротивление составляет
менее 10 Ом?

Проверьте показа-
ния указателя тем-
пературы охлаждаю-
щей жидкости двига-
теля. <См. IDI-16,
СНЯТИЕ, Указатель
температуры охлаж-
дающей жидкости
двигателя.>

Устраните неис-
правность в жгу-
те проводов.

IDI-9

Система комбинации приборов

ПРИБОРЫ/ИНФОРМАЦИЯ ДЛЯ ВОДИТЕЛЯ

8. ПРОВЕРКА ДАТЧИКА ТЕМПЕРАТУРЫ НАРУЖНОГО ВОЗДУХА.

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ЦЕПИ ПИТАНИЯ ДАТЧИКА ТЕМПЕ-
РАТУРЫ НАРУЖНОГО ВОЗДУХА.
1) Переведите замок зажигания в положение
OFF.
2) Отсоедините разъем от датчика температуры
наружного воздуха.
3) Переведите замок зажигания в положение
ON.
4) Измерьте напряжение между клеммой разъ-
ема жгута проводов датчика температуры наруж-
ного воздуха и массой кузова.

Разъемы и клеммы

(F78) № 2 (+) — Масса кузова (–):

Напряжение равно 4 В или
более?

Переходите к ша-
гу 3.

Переходите к ша-
гу 2.

2

ПРОВЕРКА ЖГУТА ПРОВОДОВ МЕЖДУ ДАТ-
ЧИКОМ ТЕМПЕРАТУРЫ НАРУЖНОГО ВОЗДУ-
ХА И КОМБИНАЦИЕЙ ПРИБОРОВ.
1) Переведите замок зажигания в положение
OFF.
2) Отсоедините разъем от комбинации прибо-
ров.
3) Измерьте сопротивление между клеммой
разъема жгута проводов датчика температуры
наружного воздуха и клеммой разъема жгута про-
водов комбинации приборов.

Разъемы и клеммы

(F78) № 1 — (i10) № 25:
(F78) № 2 — (i10) № 24:

Сопротивление составляет
менее 10 Ом?

Замените печат-
ную схему комби-
нации приборов.

Устраните неис-
правность в жгу-
те проводов.

3

ПРОВЕРКА ДАТЧИКА ТЕМПЕРАТУРЫ НАРУЖ-
НОГО ВОЗДУХА.
1) Снимите датчик температуры наружного воз-
духа.
2) Проверьте датчик температуры наружного
воздуха. <См. IDI-17, ПРОВЕРКА, Датчик наруж-
ного воздуха.>

Датчик температуры наруж-
ного воздуха работает ис-
правно?

Переходите к ша-
гу 4.

Замените датчик
температуры на-
ружного воздуха.

4

ПРОВЕРКА ДАТЧИКА ТЕМПЕРАТУРЫ НАРУЖ-
НОГО ВОЗДУХА.
1) Подсоедините разъем жгута проводов комби-
нации приборов.
2) Подсоедините резистор (3 кОм) между клем-
мами разъема жгута проводов датчика наружно-
го воздуха.
3) Поверните замок зажигания в положение ON
и проверьте показания датчика температуры на-
ружного воздуха.

Датчик температуры наруж-
ного воздуха показывает
25°C (77°F)?

Устраните неис-
правность кон-
тактов в разъ-
еме жгута прово-
дов датчика
температуры на-
ружного воздуха.

Замените печат-
ную схему комби-
нации приборов.

IDI-10

Комбинация приборов

ПРИБОРЫ/ИНФОРМАЦИЯ ДЛЯ ВОДИТЕЛЯ

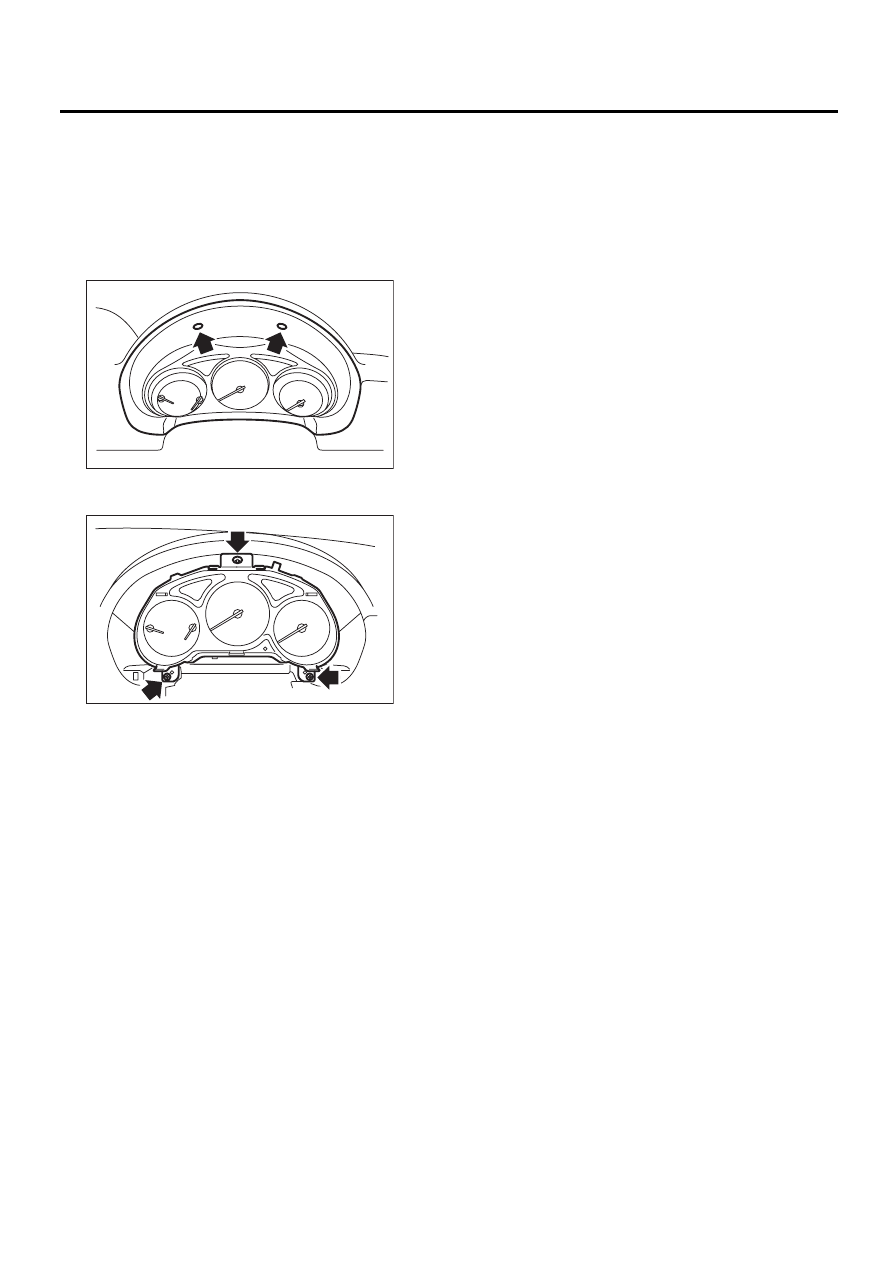

3. Комбинация приборов

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Установите самый низкий наклон рулевой
колонки.
3) Отверните винты и снимите козырек комби-
нации приборов.

4) Отверните винты и извлеките комбинацию
приборов.

5) Отсоедините разъем в верхней части комби-
нации приборов, после чего снимите комбина-
цию приборов.

ОСТОРОЖНО:
• Соблюдайте осторожность, чтобы не пов-
редить комбинацию или панель приборов.
• Соблюдайте осторожность, чтобы не пов-
редить стекло комбинации приборов.

B: УСТАНОВКА

Производите установку в порядке, обратном
порядку снятия.

ОСТОРОЖНО:
• Убедитесь в том, что электрический разъ-
ем надежно подсоединен.
• После установки убедитесь в том, что все
измерительные приборы работают нор-
мально.

IDI00001

IDI00002
