ET-3

Радиоприемник

РАЗВЛЕКАТЕЛЬНЫЙ ЦЕНТР

2. Радиоприемник

A: ЭЛЕКТРИЧЕСКАЯ СХЕМА

1. РАДИОПРИЕМНИК

<См. WI-241, ЭЛЕКТРИЧЕСКАЯ СХЕМА, Аудиосистема.>

B: ПРОВЕРКА

Признак неисправности

Порядок устранения

Не подается электропитание. (Отсутствует
звук в динамиках и изображение на дисплее)

1. Проверьте предохранитель и цепь электропитания радиоприемника.
2. Проверьте цепь массы радиоприемника.
3. Снимите радиоприемник и отремонтируйте.

Не работает один конкретный динамик.

1. Проверьте динамик.
2. Проверьте выходную цепь между радиосистемой и динамиком.

Радиоприемник издает шумы при работе дви-
гателя.

1. Проверьте цепь массы радиоприемника.
2. Проверьте генератор.
3. Проверьте катушку зажигания.
4. Снимите радиоприемник и отремонтируйте.

Низкий уровень громкости при приеме радио-
станций в диапазонах AM и FM или шум по-
мех.

1. Проверьте антенну.
2. Проверьте усилитель антенны.
3. Проверьте шумоподавитель.
4. Проверьте цепь массы радиоприемника.
5. Снимите радиоприемник и отремонтируйте.

ET-4

Система навигации

РАЗВЛЕКАТЕЛЬНЫЙ ЦЕНТР

3. Система навигации

A: ЭЛЕКТРИЧЕСКАЯ СХЕМА

1. СИСТЕМА НАВИГАЦИИ

<См. WI-254, ЭЛЕКТРИЧЕСКАЯ СХЕМА, Система навигации.>

B: ПРОВЕРКА

1. ПРОВЕРКА РАБОТЫ СИСТЕМЫ НАВИГАЦИИ

2. ПРОВЕРКА ВСЕХ СОЕДИНЕНИЙ

Проверьте надежность соединения каждого разъема и убедитесь в том, что контакты каждой клем-
мы надежны.

ПРИМЕЧАНИЕ:
Если в ходе проверок по пункту 1 и 2, описанных выше, неисправностей не выявлено, проведите
проверку по пункту 3 " Включение режима проверок соединений" системы навигации, выполнив
проверки, описанные в пункте "4" и ниже.

3. ВКЛЮЧЕНИЕ РЕЖИМА ПРОВЕРОК СОЕДИНЕНИЙ

1) Поверните выключатель зажигания в положение ON.
2) Нажмите кнопку МАР системы навигации.
3) В верхнем меню нажмите кнопку “navigation setup” (установка параметров системы навигации).
4) На экране установки параметров системы навигации нажмите кнопку “vehicle signal” (сигнал ав-
томобиля).
5) На дисплее появится экран для проверки входного сигнала.

4. ПРОВЕРКА АНТЕННЫ GPS

Признак неисправности

Порядок устранения

Не подается электропитание. (Отсутствует звук
в динамиках и изображение на дисплее)

1. Проверьте предохранитель и цепь электропитания блока системы
навигации.
2. Проверьте цепь массы блока системы навигации.
3. Проверьте цепь массы центрального дисплея.
4. Снимите блок системы навигации и отремонтируйте его.

Не работает один конкретный динамик.

1. Проверьте динамик.
2. Проверьте выходную цепь между блоком системы навигации и ди-
намиком.

Система навигации издает шумы при работе
двигателя.

1. Проверьте цепь массы блока системы навигации.
2. Проверьте генератор.
3. Проверьте катушку зажигания.
4. Снимите блок системы навигации и отремонтируйте его.

Позиции, отобра-

жаемые на дисплее

Содержание экрана

Порядок устранения

GPS

• Число спутников, определенных системой (до 8).
• Режим определения местоположения (двухмерный/трехмер-
ный/ — ).
Горящий индикатор свидетельствует о том, что антенна GPS под-
ключена.
Когда антенна GPS не подключена, индикатор гаснет.
Если индикатор не горит, это может свидетельствовать также
о неисправности блока антенны GPS.

1. Проверьте жгут проводов и
разъем между антенной GPS и
системой навигации.
2. Замените антенну GPS.
3. Замените блок системы на-
вигации.

ET-5

Система навигации

РАЗВЛЕКАТЕЛЬНЫЙ ЦЕНТР

5. ПРОВЕРКА ДАТЧИКА ЗАДНЕГО ХОДА

6. ПРОВЕРКА СИСТЕМЫ ОСВЕЩЕНИЯ

7. ПРОВЕРКА ДАТЧИКА СКОРОСТИ

8. ДРУГАЯ ИНФОРМАЦИЯ

Позиции, отобража-

емые на дисплее

Содержание экрана

Порядок устранения

REV

• Горящий индикатор свидетельствует о включении
передачи заднего хода.
• При переключении на передачу, отличную от пере-
дачи заднего хода, индикатор гаснет.

1. Проверьте разъем и жгут проводов меж-
ду выключателем фонарей заднего хода и
блоком системы навигации. (Модель MT)
2. Проверьте жгут проводов и разъем меж-
ду выключателем блокиратора и блоком
системы навигации. (Модель AT)
3. Замените блок системы навигации.

Позиции, отобра-

жаемые на дисплее

Содержание экрана

Порядок устранения

ILL

• Горение индикатора свидетельствует о том, что
переключатель освещения установлен в положение
ON.
• Если переключатель освещения установлен в по-
ложение OFF, индикатор гаснет.

1. Проверьте разъем и жгут проводов меж-
ду реле задних габаритных фонарей и осве-
щения и блоком системы навигации.
2. Замените блок системы навигации.

Позиции, отобра-

жаемые на дисплее

Содержание экрана

Порядок устранения

SPD

• Отображение всех импульсов скорости автомобиля. (0 —
65535 ⇒ 0)
• Отображение режима обучения импульса.
Сообщение “In learning” свидетельствует о том, что процесс
обучения импульса не завершен, сообщение “Optimum
learning” - о завершении этого процесса.
Горение индикатора свидетельствует о том, что величина
импульсного сигнала скорости автомобиля не выходит за
нормативный предел.
Если величина импульсного сигнала скорости автомобиля
выходит за нормативный предел, индикатор гаснет.
Если индикатор не горит, это свидетельствует также о такой
неисправности, когда импульсный сигнал скорости автомо-
биля не принимается, несмотря на то, что информация систе-
мы GPS о местоположении автомобиля продолжает изме-
няться.

1. Проверьте жгут проводов и
разъем между датчиком скорости
автомобиля и блоком системы на-
вигации. (Модель MT)
2. Проверьте жгут проводов и
разъем между блоком TCM и бло-
ком системы навигации. (Модель
AT)
3. Замените блок системы навига-
ции.

Позиции, отображаемые на дисплее

Содержание экрана

DVD-ROM disc information

Отображается версия диска DVD-ROM (картографическая информация).

RDS-TMC

Отображается идентификационный код продукта.

ET-6

Блок радиоприемника

РАЗВЛЕКАТЕЛЬНЫЙ ЦЕНТР

4. Блок радиоприемника

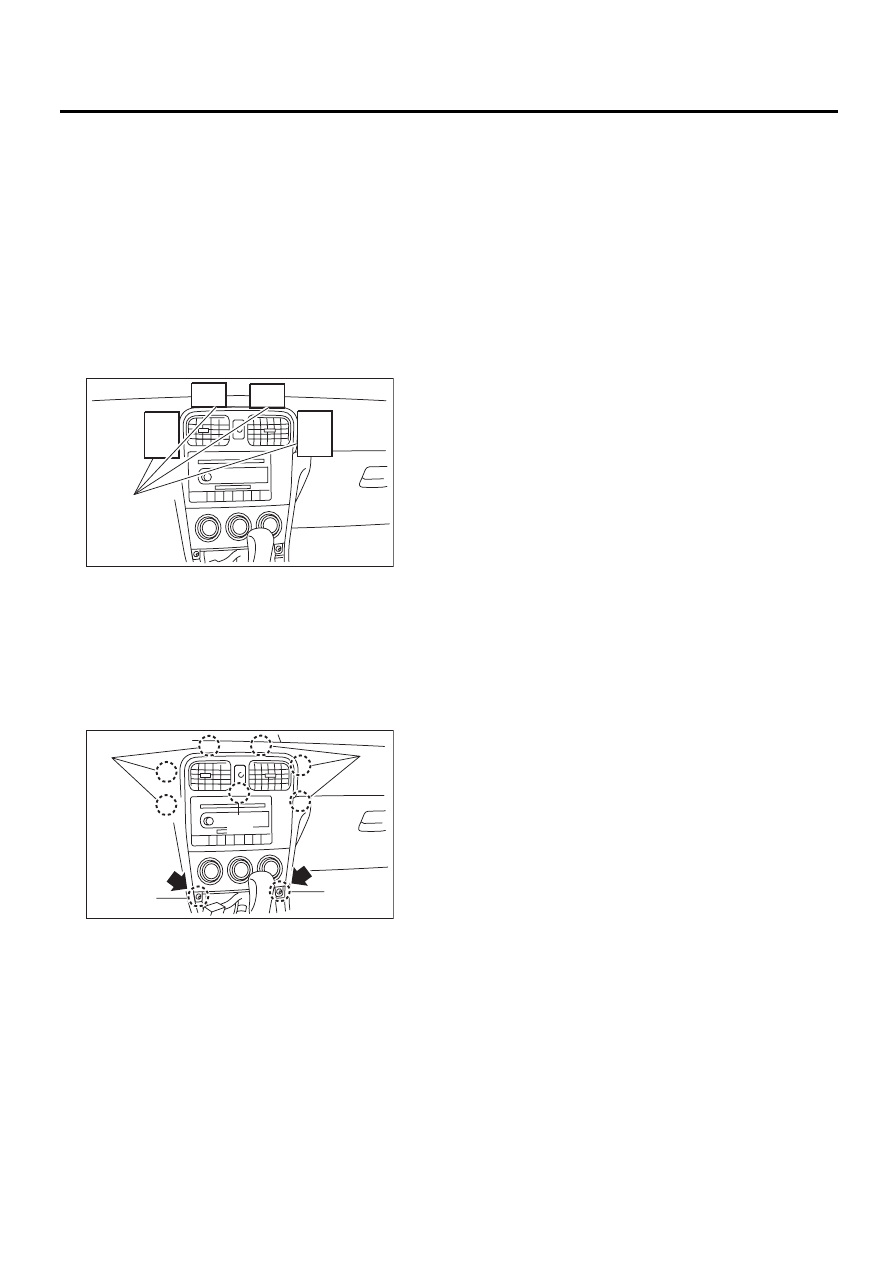

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Снимите переднюю крышку консоли. <См.
EI-40, СНЯТИЕ, Ящик консоли.>
3) Прикрепите к декоративной накладке пане-
ли приборов толстую защитную пленку (A), что-
бы защитить ее поверхность.

ПРИМЕЧАНИЕ:
Установите защитную пленку таким образом,
чтобы она закрывала вертикальную стенку в
зазоре между центром панели и накладкой.

4) Отверните винт (B).
5) Чтобы отсоединить зажимную лапку, вставь-
те отвертку с плоским жалом на участке (С).

ОСТОРОЖНО:
Будьте очень внимательны! Если отвертку
с плоским жалом вставить в любое другое
место, то можно повредить панель прибо-
ров.

ПРИМЕЧАНИЕ:
Если отвести нижнюю часть центральной кон-
соли, снять разъемы будет легче.
6) Отсоедините каждый разъем.
7) Снимите соединительные винты и слегка вы-
тяните радиоприемник из центральной консоли.
8) Отсоедините разъемы жгута проводов и ка-
бель антенного фидера.

B: УСТАНОВКА

Производите установку в порядке, обратном
порядку снятия.

(B) Винт

(D) Фиксатор

ET-00154

(A)

(C)

(B)

(B)

(C)

(D)

ET-00272
