Subaru Forester (2008 год). Руководство - часть 749





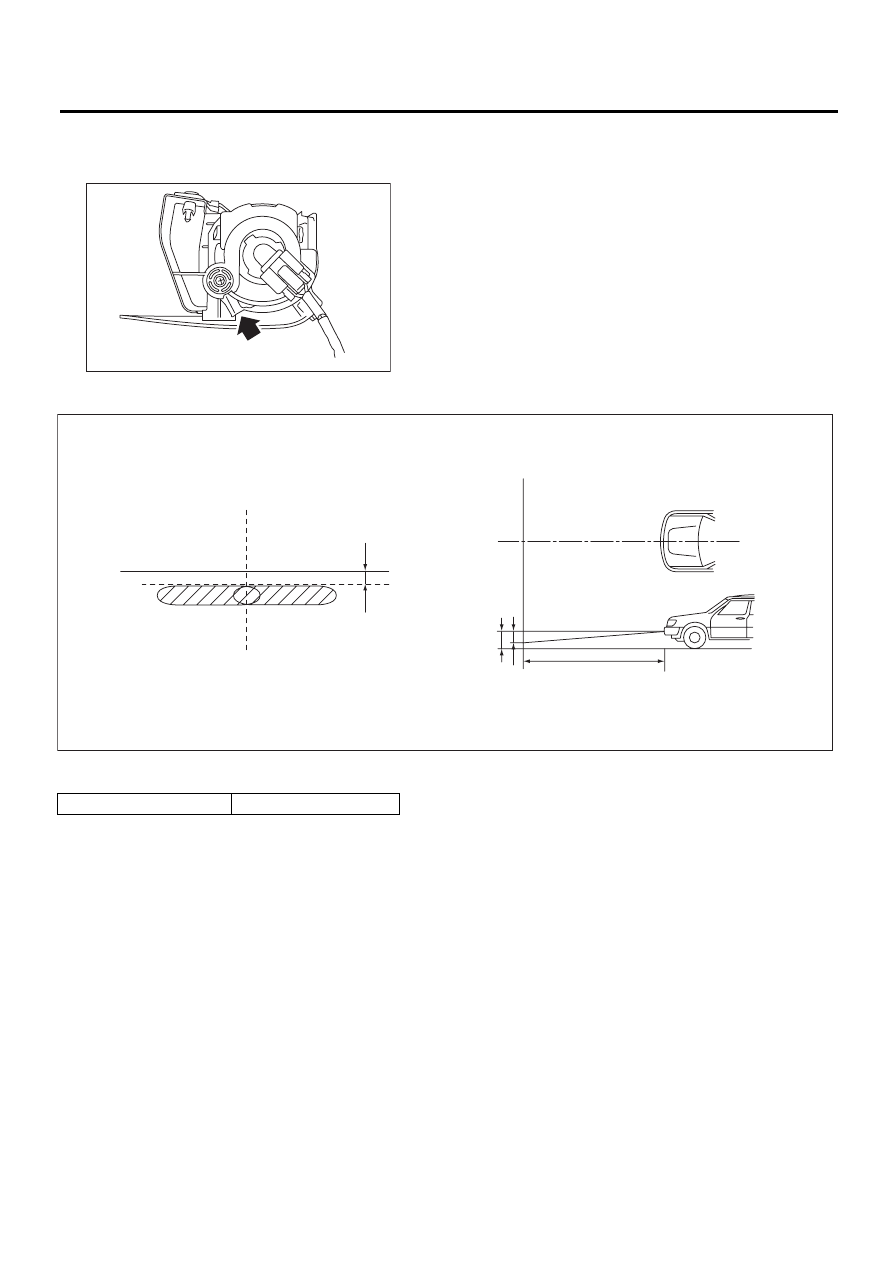

LI-27

Узел передней противотуманной фары

СИСТЕМА ОСВЕЩЕНИЯ

5) Отрегулируйте форму светового пучка,
вставив крестообразную отвертку в отверстие
регулировочного винта.

(1) Отверстие регулировочного винта

LI-00581

(1)

(A)

Центральная ось автомобиля

(B)

3 м (10 футов)

(H)

Высота центра противотуманной фары (мм)

LI-00403

H

H

(A)

(A)

(B)

h

(h)

h, высота мм (дюйм)

39 (1,6)

LI-28

Лампа передней противотуманной фары

СИСТЕМА ОСВЕЩЕНИЯ

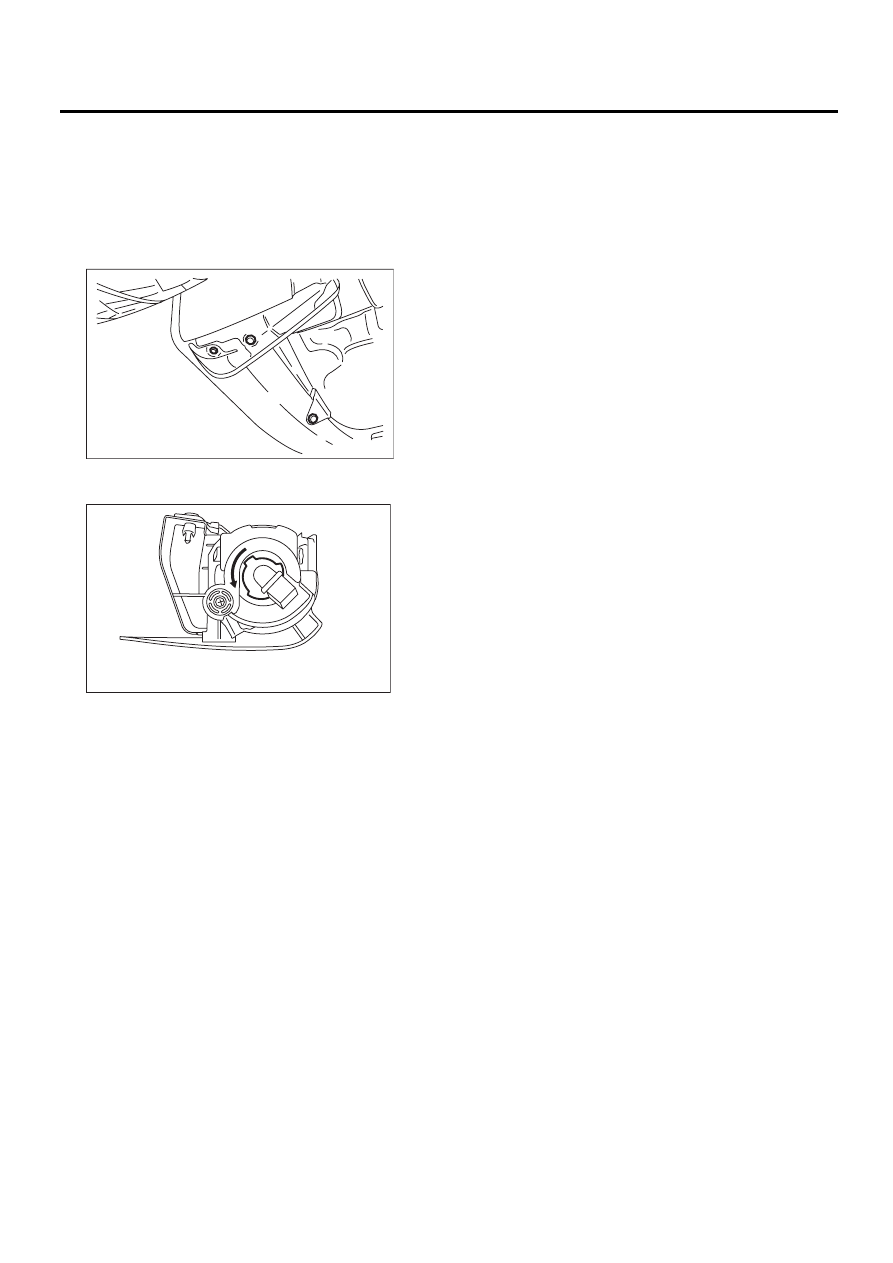

17.Лампа передней

противотуманной фары

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Высвободите три фиксатора, после чего от-
верните брызговик.

3) Снимите разъем, и отсоедините лампу про-
тивотуманной фары.

B: УСТАНОВКА

Производите установку в порядке, обратном
порядку снятия.

C: ПРОВЕРКА

1) Визуально проверьте, не перегорела ли лампа.
2) Проверьте технические характеристики лам-
пы.
<См. LI-2, ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ,
Общие сведения.>
3) Если лампа неисправна, замените ее на новую.

EI-01310

LI-00797

LI-29

Узел заднего комбинированного фонаря

СИСТЕМА ОСВЕЩЕНИЯ

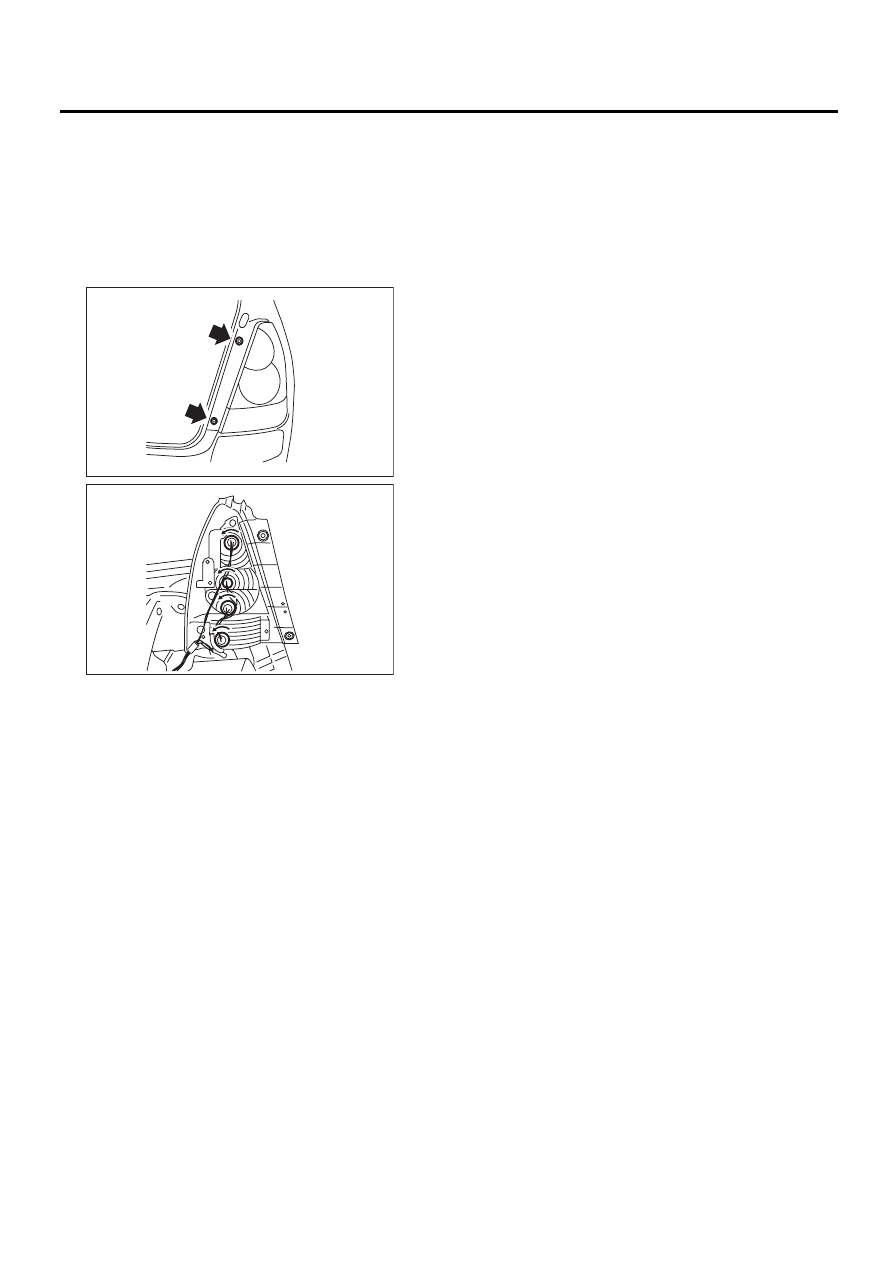

18.Узел заднего

комбинированного фонаря

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Отверните два болта и отсоедините разъем,
затем снимите задний комбинированный фо-
нарь.

B: УСТАНОВКА

Производите установку в порядке, обратном
порядку снятия.

LI-00487

LI-00488

LI-30

Лампа заднего габаритного фонаря/стоп-сигнала

СИСТЕМА ОСВЕЩЕНИЯ

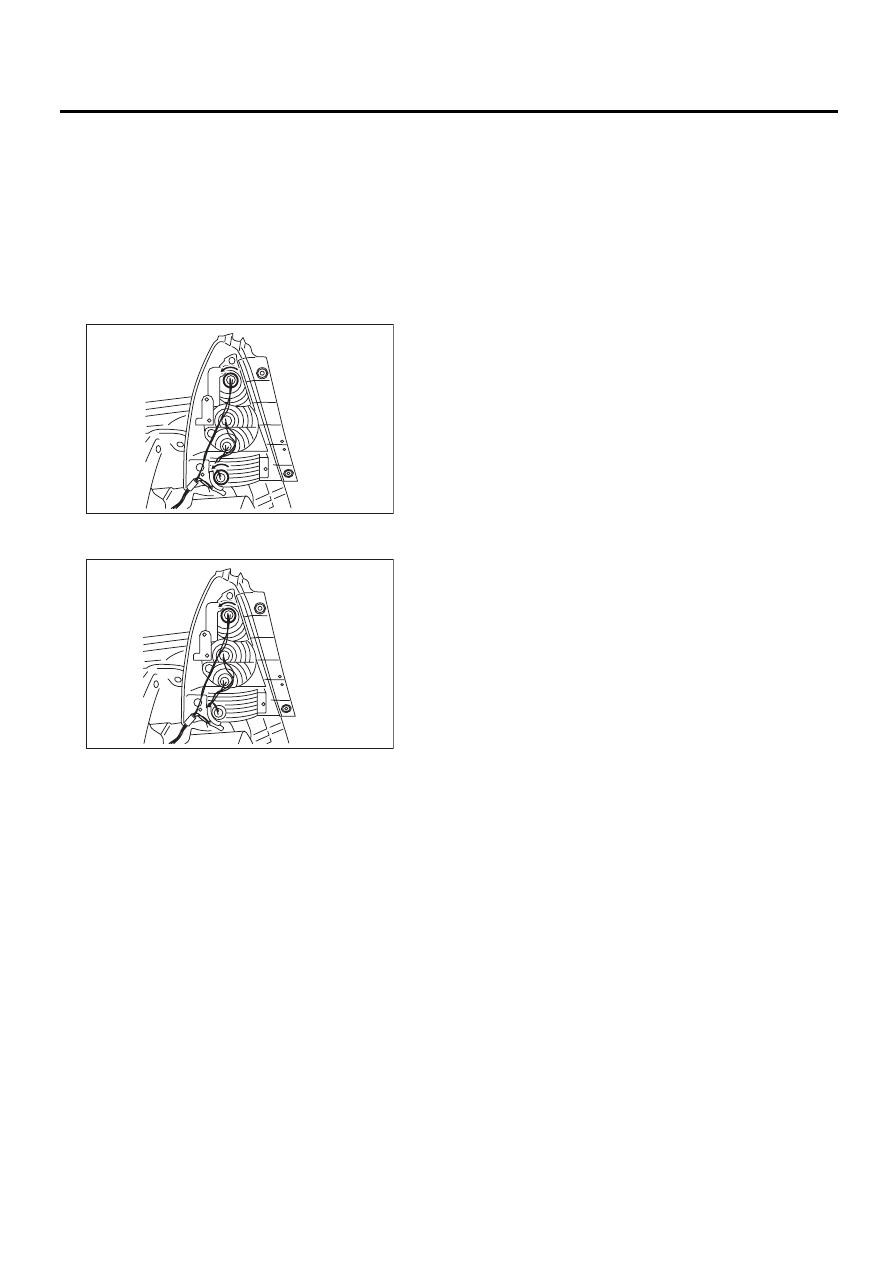

19.Лампа заднего габаритного

фонаря/стоп-сигнала

A: СНЯТИЕ

1) Снимите узел заднего комбинированного
фонаря. <См. LI-29, СНЯТИЕ, Узел заднего
комбинированного фонаря.>
2) Поверните патрон и снимите лампу.
• Модель без заднего комбинированного фо-
наря

• Модель с заднего комбинированного фона-
рем

B: УСТАНОВКА

Производите установку в порядке, обратном
порядку снятия.

C: ПРОВЕРКА

1) Визуально проверьте, не перегорела ли лам-
па.
2) Проверьте технические характеристики
лампы.
<См. LI-2, ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ,
Общие сведения.>
3) Если лампа неисправна, замените ее на но-
вую.

LI-00489

LI-00490
