Subaru Forester (2008 год). Руководство - часть 745





LI-11

Система автоматической регулировки уровня светового пучка фар

СИСТЕМА ОСВЕЩЕНИЯ

10.Система автоматической регулировки уровня светового

пучка фар

A: ЭЛЕКТРИЧЕСКАЯ СХЕМА

<См. WI-207, ЭЛЕКТРИЧЕСКАЯ СХЕМА, Система регулятора уровня светового пучка фар.>

B: ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

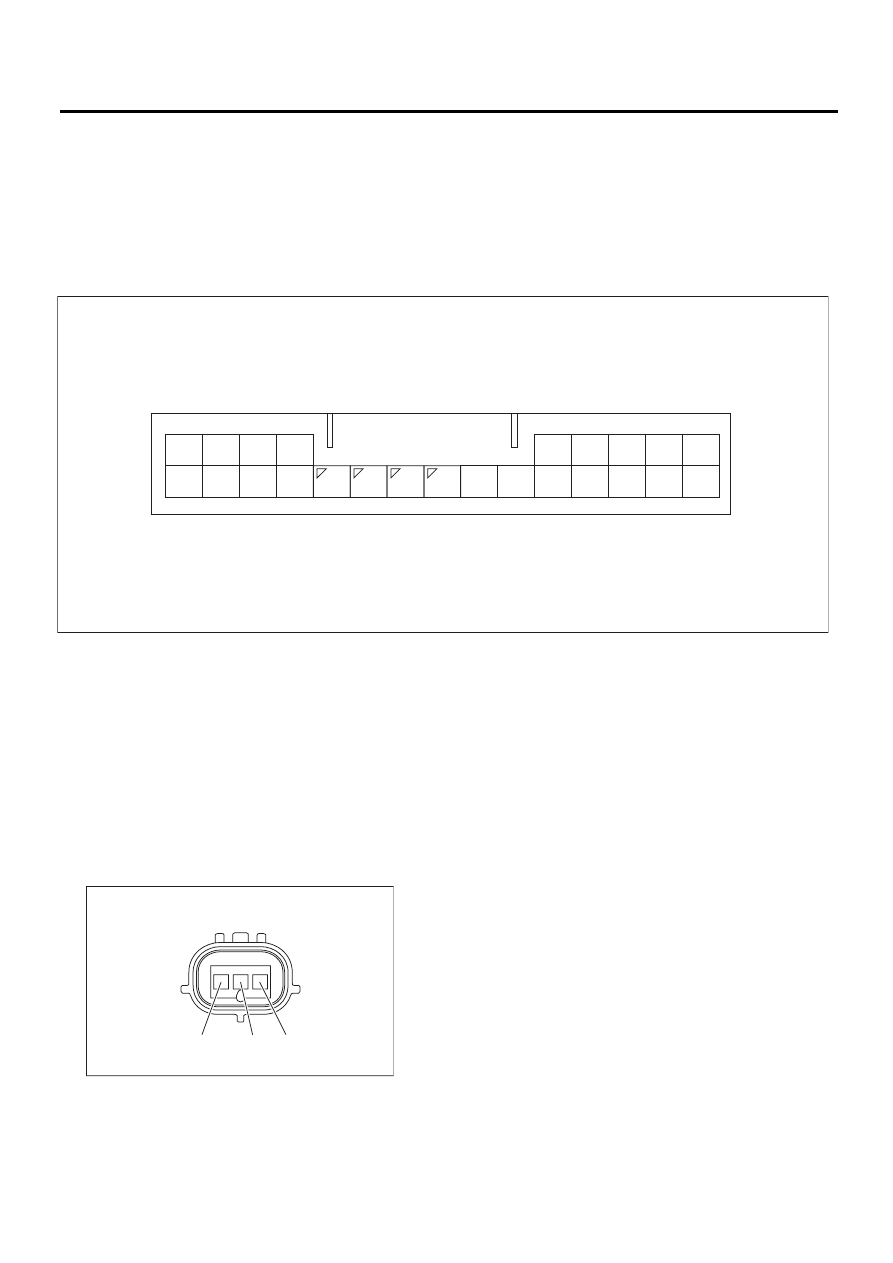

1. РАСПОЛОЖЕНИЕ КЛЕММ РАЗЪЕМА ECM

2. РАСПОЛОЖЕНИЕ КЛЕММ ДАТЧИКА
ВЫСОТЫ АВТОМОБИЛЯ

(1) Электропитание цепи зажигания

(9)

Цепь массы

(17) Выходной сигнал управления пра-

вым приводом

(2) Не используется

(10) Электропитание правого привода

(18) Выходной сигнал управления ле-

вым приводом

(3) Сигнал включения фар

(11) Электропитание левого привода

(19) Входной сигнал заднего датчика

(4) Не используется

(12) Электропитание заднего датчика

(20) Входной сигнал переднего датчика

(5) Не используется

(13) Электропитание переднего датчика

(21) Масса заднего датчика

(6) Выходной сигнал предупрежда-

ющей лампы

(14) Не используется

(22) Масса переднего датчика

(7) Не используется

(15) Не используется

(23) Масса правого привода

(8) Не используется

(16) Входной импульс скорости автомобиля (24) Масса левого привода

LI-00549

24

9

23

8

22

7

21

20

19

18

17

16

15

6

14

5

13

4

12

3

11

2

10

1

(1) Цепь массы
(2) Выходной сигнал
(3) Источник электропитания

LI-00550

(3)

(2)

(1)

LI-12

Система автоматической регулировки уровня светового пучка фар

СИСТЕМА ОСВЕЩЕНИЯ

C: ПРОВЕРКА

1. ТАБЛИЦА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

• Регулировка не осуществляется

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ВЫХОДНОГО СИГНАЛА ПРЕДУПРЕЖДАЮ-
ЩЕЙ ЛАМПЫ
1) Переведите замок зажигания в положение ON.

Загорается ли пре-
дупреждающая лам-
па на три секунды?

Переходите к ша-
гу 2.

Предупреждаю-
щая лампа не за-
горается.

?Пере-

ходите к шагу 5.

2

ВКЛЮЧЕНИЕ ЗАМКА ЗАЖИГАНИЯ НА ДЕСЯТЬ СЕ-
КУНД.

Гаснет ли предуп-
реждающая лампа?

Переходите к ша-
гу 10.

Переходите к ша-
гу 3.

3

ПРОВЕРКА ВЫХОДНОГО НАПРЯЖЕНИЯ МЕЖДУ
БЛОКОМ УПРАВЛЕНИЯ РЕГУЛЯТОРОМ УРОВНЯ
СВЕТОВОГО ПУЧКА ФАР И ДАТЧИКОМ ВЫСОТЫ
АВТОМОБИЛЯ.
1) Отсоедините разъем датчика высоты автомобиля. (пе-
редний, задний)
2) Переведите замок зажигания в положение ON.
3) Измерьте напряжение между датчиком высоты авто-
мобиля и массой кузова.

Разъемы и клеммы

• Передний датчик высоты автомобиля.

(B384) № 3 (+) — Масса кузова (–):

• Задний датчик высоты автомобиля

(R152) № 3 (+) — Масса кузова (–):

Напряжение равно
5 В

±0,25 В?

Переходите к ша-
гу 8.

Переходите к ша-
гу 4.

4

ПРОВЕРКА ЖГУТА ПРОВОДОВ МЕЖДУ БЛОКОМ УП-
РАВЛЕНИЯ РЕГУЛЯТОРОМ УРОВНЯ СВЕТОВОГО ПУЧ-
КА ФАР И ДАТЧИКОМ ВЫСОТЫ АВТОМОБИЛЯ.
1) Переведите замок зажигания в положение OFF.
2) Отсоедините разъем от блока ECM.
3) Проверьте проводимость между блоком управления
регулятором уровня светового пучка фар и датчиком вы-
соты автомобиля.

Разъемы и клеммы

• Передний датчик высоты автомобиля.

(B383) № 22 — (B384) № 1:
(B383) № 20 — (B384) № 2:
(B383) № 13 — (B384) № 3:

• Задний датчик высоты автомобиля

(B383) № 21 — (R152) № 1:
(B383) № 19 — (R152) № 2:
(B383) № 12 — (R152) № 3:

Цепь исправна?

Замените блок
управления регу-
лятором уровня
светового пучка
фар.

Устраните раз-
рыв цепи или
плохой контакт
разъема жгута
проводов между
блоком управле-
ния регулятором
уровня светово-
го пучка фар и
датчиком высо-
ты автомобиля.

5

ПРОВЕРКА ЖГУТА ПРОВОДОВ МЕЖДУ АККУМУЛЯТО-
РОМ, ПРЕДУПРЕЖДАЮЩЕЙ ЛАМПОЙ И БЛОКОМ УП-
РАВЛЕНИЯ.
1) Отсоедините разъем от блока управления.
2) Переведите замок зажигания в положение ON.
3) Измерьте напряжение между предупреждающей лам-
пой и массой кузова.

Разъемы и клеммы

(B383) № 6 (+) — Масса кузова (–):

Напряжение равно
12 В?

Замените блок
управления регу-
лятором уровня
светового пучка
фар.

Переходите к ша-
гу 6.

6

ПРОВЕРКА ПРЕДУПРЕЖДАЮЩЕЙ ЛАМПЫ.
Проверьте предупреждающую лампу на предмет разрыва
цепи или плохого контакта.

Выявлен ли разрыв
цепи или плохой
контакт?

Переходите к ша-
гу 7.

Замените пре-
дупреждающую
лампу.

LI-13

Система автоматической регулировки уровня светового пучка фар

СИСТЕМА ОСВЕЩЕНИЯ

7

ПРОВЕРКА ЖГУТА ПРОВОДОВ МЕЖДУ БЛОКОМ УП-
РАВЛЕНИЯ РЕГУЛЯТОРОМ УРОВНЯ СВЕТОВОГО ПУЧ-
КА ФАР И ПРЕДУПРЕЖДАЮЩЕЙ ЛАМПОЙ.
1) Переведите замок зажигания в положение OFF.
2) Отсоедините разъем от ECM.
3) Отсоедините разъем комбинации приборов.
4) Проверьте проводимость между блоком управления
регулятором уровня светового пучка фар и комбинацией
приборов.

Разъемы и клеммы

(B383) № 6 — (i10) № 13:

Цепь исправна?

Замените блок
управления регу-
лятором уровня
светового пучка
фар.

Устраните раз-
рыв цепи или
плохой контакт
разъема жгута
проводов между
блоком управле-
ния регулятором
уровня светово-
го пучка фар и
предупреждаю-
щей лампой.

8

ПРОВЕРКА ВЫХОДНОГО СИГНАЛА ДАТЧИКА ВЫСО-
ТЫ АВТОМОБИЛЯ.
1) Подсоедините последовательно три батареи сухих
элементов (1,5 В).
2) Подсоедините положительную клемму батареи (+) к
клемме № 3 корпуса датчика, а отрицательную клемму
батареи (–) клемме № 1, затем подайте напряжение 4,5 В
между клеммами № 3 — № 1.
3) После подачи напряжения измерьте напряжение меж-
ду клеммами № 2 — № 1 при помощи тестера, медленно
перемещая вверх и вниз рычаг корпуса датчика.

Разъемы и клеммы

Корпус датчика, № 2 — № 1:

Напряжение равно
0,5 — 4,1 В?

Переходите к ша-
гу 9.

Замените датчик
высоты автомо-
биля.

9

ПРОВЕРКА ЖГУТА ПРОВОДОВ МЕЖДУ БЛОКОМ УП-
РАВЛЕНИЯ РЕГУЛЯТОРОМ УРОВНЯ СВЕТОВОГО ПУЧ-
КА ФАР И ДАТЧИКОМ ВЫСОТЫ АВТОМОБИЛЯ.
1) Переведите замок зажигания в положение OFF.
2) Отсоедините разъем от блока управления.
3) Проверьте проводимость между блоком управления
регулятором уровня светового пучка фар и датчиком вы-
соты автомобиля.

Разъемы и клеммы

•Передний датчик высоты автомобиля.

(B383) № 22 — (B384) № 1:
(B383) № 20 — (B384) № 2:
(B383) № 13 — (B384) № 3:

•Задний датчик высоты автомобиля

(B383) № 21 — (R152) № 1:
(B383) № 19 — (R152) № 2:
(B383) № 12 — (R152) № 3:

Цепь исправна?

Замените блок
управления регу-
лятором уровня
светового пучка
фар.

Устраните раз-
рыв цепи или
плохой контакт
разъема жгута
проводов между
блоком управле-
ния регулятором
уровня светово-
го пучка фар и
датчиком высо-
ты автомобиля.

10 ПРОВЕРКА СИГНАЛА ВКЛЮЧЕНИЯ ПЕРЕДНИХ ФАР.

1) Отсоедините разъем блока управления регулятором
уровня светового пучка фар.
2) Переведите замок зажигания в положение ON.
3) Установите переключатель света фар в положение
ON.
4) Измерьте напряжение между реле фары и массой ку-
зова.

Разъемы и клеммы

(B383) № 3 (+) — Масса кузова (–):

Напряжение равно
12 В?

Переходите к ша-
гу 11.

Устраните раз-
рыв цепи в жгуте
проводов между
реле фар и бло-
ком управления
регулятором
уровня светово-
го пучка фар, а
также плохой
контакт в разъ-
еме.

Шаг

Проверка

Да

Нет

LI-14

Система автоматической регулировки уровня светового пучка фар

СИСТЕМА ОСВЕЩЕНИЯ

11 ПРОВЕРКА ПРИВОДА УЗЛА ФАР (ПРИВОД РЕГУЛЯТО-

РА УРОВНЯ СВЕТОВОГО ПУЧКА ФАР)
1) Установите автомобиля неподвижно.
2) Переведите замок зажигания в положение ON, после
чего в течение 10 секунд 5 раз переведите переключа-
тель света фар из положения ОFF

? в положение ON.

3) Убедитесь в том, что фары наклоняются вниз, а затем
возвращаются в исходное положение.
4) Удерживайте зажигание включенным в течение не ме-
нее 30 секунд, затем поверните замок зажигания в поло-
жение OFF.

Фары наклоняются
вниз один раз, а за-
тем возвращается в
исходное положе-
ние?

Замените блок
управления регу-
лятором уровня
светового пучка
фар.

Переходите к ша-
гу 12.

12 ПРОВЕРКА ВЫХОДНОГО НАПРЯЖЕНИЯ МЕЖДУ БЛО-

КОМ УПРАВЛЕНИЯ РЕГУЛЯТОРОМ УРОВНЯ СВЕТО-
ВОГО ПУЧКА ФАР И УЗЛОМ ФАРЫ (ПРИВОД РЕГУЛЯ-
ТОРА)
1) Отсоедините разъем узла фары (привода регулятора).
2) Переведите замок зажигания в положение ON.
3) Измерьте напряжение между приводом регулятора и
массой кузова.

Разъемы и клеммы

•Правый регулятор уровня светового пучка фар:

(B383) № 10 (+) — Масса кузова (–):

•Левый регулятор уровня светового пучка фар:

(B383) № 11 (+) — Масса кузова (–):

Напряжение равно
12 В?

Замените узел
фары.

Переходите к ша-
гу 13.

13 ПРОВЕРКА ЖГУТА ПРОВОДОВ МЕЖДУ БЛОКОМ УП-

РАВЛЕНИЯ РЕГУЛЯТОРОМ УРОВНЯ СВЕТОВОГО ПУЧ-
КА ФАР И УЗЛОМ ФАРЫ (ПРИВОД РЕГУЛЯТОРА)
Проверьте проводимость между блоком управления регу-
лятором уровня светового пучка фар и узлом фары (при-
водом регулятора).

Разъемы и клеммы

•Правый регулятор уровня светового пучка фар:

(B383) № 10 — (F59) № 3:
(B383) № 17 — (F59) № 2:
(B383) № 23 — (F59) № 1:

•Левый регулятор уровня светового пучка фар:

(B383) № 11 — (F58) № 3:
(B383) № 18 — (F58) № 2:
(B383) № 24 — (F58) № 1:

Цепь исправна?

Замените блок
управления регу-
лятором уровня
светового пучка
фар.

Устраните раз-
рыв цепи в жгуте
проводов между
узлом фары и
блоком управле-
ния регулятором
уровня светово-
го пучка фар, а
также плохой
контакт в разъ-
еме.

Шаг

Проверка

Да

Нет
