Subaru Forester (2008 год). Руководство - часть 742

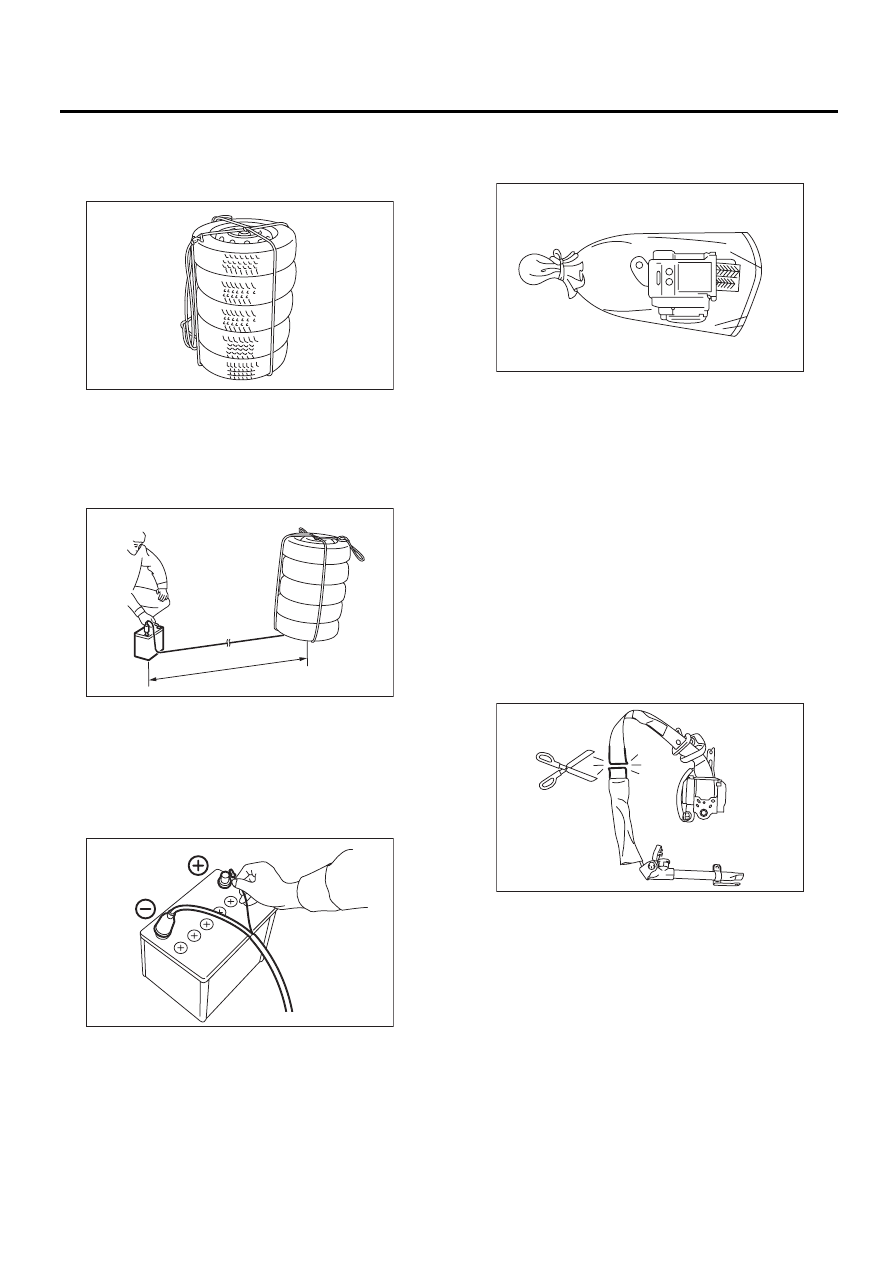

SB-17

Утилизация преднатяжителя

СИСТЕМА РЕМНЕЙ БЕЗОПАСНОСТИ

9) Установите три шины без дисков на шину с
прикрепленным преднатяжителем. Установи-
те сверху шину с диском и плотно закрепите
веревкой.

10) Переместите аккумуляторную батарею на
расстояние 5 м (16 футов) от автомобиля и убе-
дитесь в том, что участок безопасен для прове-
дения активации. Подсоедините зажим ПРИ-
СПОСОБЛЕНИЯ ДЛЯ АКТИВАЦИИ к отрица-
тельной клемме (-) аккумуляторной батареи.

11) Другой провод ПРИСПОСОБЛЕНИЯ ДЛЯ
АКТИВАЦИИ подсоедините к положительной
клемме (+) аккумуляторной батареи. Произве-
дите активацию преднатяжителя ремня безо-
пасности.

ОСТОРОЖНО:
• После срабатывания преднатяжитель
станет очень горячим. Дайте ему остыть не
менее 40 минут в месте, закрытом для до-
ступа.
• Не допускайте попадания на сработавший
преднатяжитель воды.

12) Поместите сработавший преднатяжитель в
герметичный виниловый пакет для дальней-
шей утилизации.

3. АКТИВАЦИЯ ПРЕДНАТЯЖИТЕЛЯ
ПОЯСНОЙ ЛЯМКИ РЕМНЯ
БЕЗОПАСНОСТИ ВНЕ АВТОМОБИЛЯ

1) Полностью сложите спинку сиденья вперед,
а затем выдвиньте переднее сиденье до упора
вперед.
2) Перед началом работ переведите замок за-
жигания в положение OFF, отсоедините про-
вод массы от аккумулятора и выждите не ме-
нее 20 секунд.
3) Снимите ремень безопасности с внешней
стороны переднего сиденья. <См. SB-10, СНЯ-
ТИЕ, Ремень безопасности переднего сиде-
нья.>
4) Отрежьте ремень безопасности в месте,
расположенном как можно ближе к натяжи-
телю.

5) Закоротите зажим и клемму ПРИСПОСОБ-
ЛЕНИЯ ДЛЯ АКТИВАЦИИ (А).
6) Соедините ПРИСПОСОБЛЕНИЕ ДЛЯ АКТИ-
ВАЦИИ и АДАПТЕР F ПРИСПОСОБЛЕНИЯ ДЛЯ
АКТИВАЦИИ (B).

(1) 5 м (16 футов) или более

SB-00025

SB-00065

(1)

SB-00018

SB-00131

SB-00027

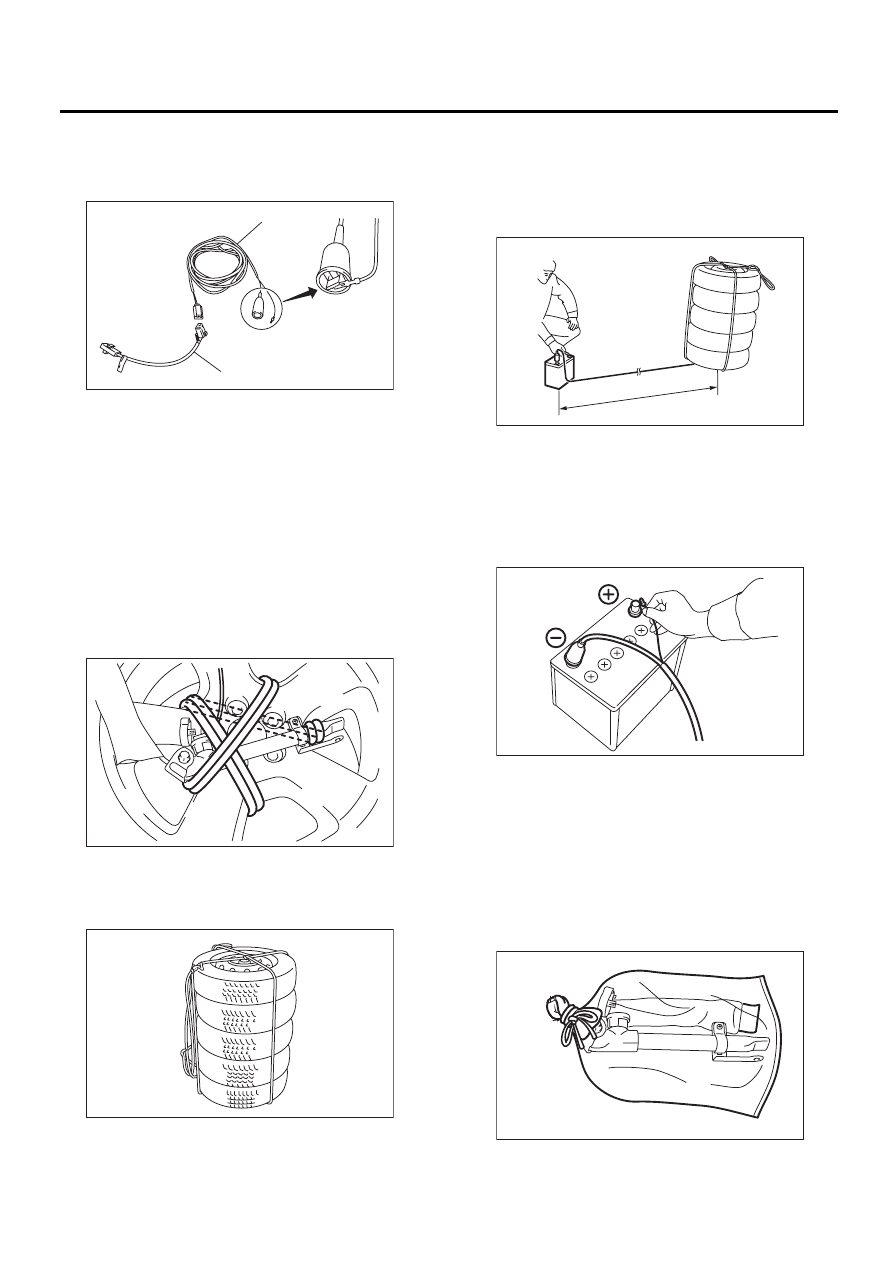

SB-18

Утилизация преднатяжителя

СИСТЕМА РЕМНЕЙ БЕЗОПАСНОСТИ

ОСТОРОЖНО:
Закоротите клемму ПРИСПОСОБЛЕНИЯ ДЛЯ
АКТИВАЦИИ непосредственно перед сраба-
тыванием преднатяжителя.

7) Соедините разъем АДАПТЕРА F ПРИСПО-
СОБЛЕНИЯ ДЛЯ АКТИВАЦИИ и разъем желто-
го цвета преднатяжителя.
8) Установите преднатяжитель ремня безопас-
ности на диске с шиной. Затем, сплетите вмес-
те три автомобильных жгута проводов [с сече-
нием 1,25 мм

2

 (0,00194 кв. дюйма) или более] и

дважды обмотайте вокруг кронштейна предна-
тяжителя и колеса.

9) Установите три шины без дисков на шину с
прикрепленным преднатяжителем. Установи-
те сверху шину с диском и плотно закрепите
веревкой.

10) Переместите аккумуляторную батарею на
расстояние 5 м (16 футов) от автомобиля и убе-
дитесь в том, что участок безопасен для прове-
дения активации. Подсоедините зажим ПРИ-
СПОСОБЛЕНИЯ ДЛЯ АКТИВАЦИИ к отрица-
тельной клемме (-) аккумуляторной батареи.

11) Другой провод ПРИСПОСОБЛЕНИЯ ДЛЯ
АКТИВАЦИИ подсоедините к положительной
клемме (+) аккумуляторной батареи. Произве-
дите активацию преднатяжителя ремня безо-
пасности.

ОСТОРОЖНО:
• После срабатывания, преднатяжитель
станет очень горячим. Дайте ему остыть не
менее 40 минут в месте, закрытом для до-
ступа.
• Не допускайте попадания на сработавший
преднатяжитель воды.
12) Поместите сработавший преднатяжитель в
герметичный виниловый пакет для дальней-
шей утилизации.

(A) ПРИСПОСОБЛЕНИЕ ДЛЯ АКТИВАЦИИ

(Инструмент № 98299PA030)

(B) АДАПТЕР F ПРИСПОСОБЛЕНИЯ ДЛЯ АКТИВАЦИИ

(Инструмент № 98299SA050)

SB-00021

(A)

(B)

SB-00028

SB-00025

(1) 5 м (16 футов) или более

SB-00065

(1)

SB-00018

SB-00022

СИСТЕМА ОСВЕЩЕНИЯ

LI

Страница

1.

Общие сведения .......................................................................................2

2.

Система фар и габаритных огней ...........................................................3

3.

Система передних противотуманных фар  ............................................4

4.

Система задних противотуманных фонарей .........................................5

5.

Система указателей поворота и аварийной сигнализации  .................6

6.

Система фонарей заднего хода  .............................................................7

7.

Система стоп-сигналов ............................................................................8

8.

Система освещения салона ....................................................................9

9.

Система регулировки уровня светового пучка фар ...........................10

10.

Система автоматической регулировки уровня светового
пучка фар  ...............................................................................................11

11.

Комбинированный переключатель (освещение)  ................................16

12.

Узел фары  ..............................................................................................18

13.

Лампа фары  ............................................................................................22

14.

Лампа переднего указателя поворота .................................................24

15.

Лампа стояночного/габаритного фонаря  .............................................25

16.

Узел противотуманной фары ................................................................26

17.

Лампа противотуманной фары  .............................................................28

18.

Узел заднего комбинированного фонаря ............................................29

19.

Лампа заднего габаритного фонаря/стоп-сигнала  .............................30

20.

Лампа фонаря заднего хода  .................................................................31

21.

Лампа заднего указателя поворота .....................................................32

22.

Лампа заднего противотуманного фонаря  ..........................................33

23.

Фонарь освещения номерного знака  ...................................................34

24.

Верхний стоп-сигнал  ..............................................................................35

25.

Узел бокового указателя поворота  .....................................................36

26.

Фонарь точечной подсветки .................................................................37

27.

Плафон освещения салона ...................................................................38

28.

Фонарь освещения багажного отсека ..................................................39

29.

Фонарь подсветки отделения для перчаток .......................................40

30.

Блок управления системы автоматической регулировки уровня
светового пучка фар  .............................................................................41

31.

Передний датчик высоты автомобиля  ................................................42

32.

Задний датчик высоты автомобиля .....................................................43

LI-2

Общие сведения

СИСТЕМА ОСВЕЩЕНИЯ

1. Общие сведения

A: ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

B: ОСТОРОЖНО

• Перед тем как приступить к снятию или установке деталей, убедитесь в том, что провод массы
отсоединен от аккумулятора. Перед заменой радиоприемника, блока управления и других уст-
ройств, снабженных функцией памяти, запишите содержимое памяти до отсоединения провода
массы от аккумулятора. В противном случае, содержимое памяти будет стерто.
• Соберите детали в порядке, обратном разборке, если не указан иной способ.
• Отрегулируйте детали в соответствии с техническими требованиями, приведенными в руководстве.
• Во время сборки необходимо надежно закреплять разъемы и шланги.
• После сборки убедитесь в том, что функциональные элементы работают без помех.

ВНИМАНИЕ:

• Жгут проводов системы подушек безопасности проложен рядом с электрическими дета-
лями и переключателями. Все жгуты проводки и разъемы системы подушек безопасности
окрашены в желтый цвет. Не используйте в этих цепях электроизмерительные приборы.
• Соблюдайте осторожность, чтобы не повредить жгуты проводов системы воздушной по-
душки безопасности при обслуживании электрических деталей и переключателей.

C: ПОДГОТОВКА ИНСТРУМЕНТА

1. ИНСТРУМЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ

Передняя фара

Галогенная лампа дальнего
света

12 В — 60 Вт

Галогенная лампа ближнего
света

12 В — 55 Вт

Лампа высокой интенсивности
свечения ближнего света

12 В — 35 Вт

Лампа переднего указателя поворота

12 В — 21 Вт

Габаритный фонарь

12 В — 5 Вт

Передняя противотуманная фара

12 В — 51 Вт

Задний противотуманный фонарь

12 В — 21 Вт

Задний комбинированный
фонарь

Задний габаритный фонарь

12 В — 21/5 Вт

Стоп-сигнал

12 В — 21 Вт

Задний габаритный фонарь/
стоп-сигнал
(автомобиль с задними проти-
вотуманными фонарями)

12 В — 21/5 Вт

Фонарь указателя поворотов

12 В — 21 Вт

Фонарь заднего хода

12 В — 16 Вт

Фонарь освещения номерного знака

12 В — 5 Вт

Верхний стоп-сигнал

Стандартного типа

12 В — 10 Вт

Вмонтированный в задний
спойлер

12 В — 1,3 Вт

Плафон освещения салона

12 В — 8 Вт

Фонарь точечной подсветки

12 В — 8 Вт

Фонарь освещения багажного отсека

12 В — 5 Вт

Фонарь подсветки отделения для перчаток

12 В — 1,4 Вт

НАЗВАНИЕ ИНСТРУМЕНТА

КОММЕНТАРИИ

Тестер цепей

Предназначен для измерения сопротивления и напряже-
ния.
