Subaru Forester (2008 год). Руководство - часть 726





AB(diag)-49

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

C: КДН 15

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
• Замыкание на силовой провод жгута проводов системы подушек безопасности (сторона водителя)
• Замыкание на силовой провод жгута проводов модуля подушек безопасности (сторона водителя)
• Замыкание на силовой провод цепи поворотного разъема рулевой колонки
• Неисправность модуля подушки безопасности водителя
• Неисправность блока управления системой подушек безопасности

ОСТОРОЖНО:
• Перед тем, как провести диагностику системы подушек безопасности, убедитесь в том, что
замок зажигания находится в положении OFF, отсоедините клемму провода массы от акку-
мулятора и подождите не менее 20 секунд, прежде чем приступить к работе.
• После замены модуля подушки безопасности, преднатяжителя ремня безопасности, пово-
ротного разъема рулевой колонки, блока управления и датчика вновь подсоедините каждую
деталь и убедитесь, что предупреждающая лампа системы подушек безопасности работает
нормально.
• В целях безопасности, при проверке основного жгута проводов системы подушек безопас-
ности отсоедините разъемы модулей подушек безопасности водителя и переднего пассажира.
• В целях безопасности, при проверке жгута проводов системы подушек безопасности отсо-
едините разъем модуля боковой подушки безопасности, разъем преднатяжителя ремня бе-
зопасности и разъем преднатяжителя поясной лямки ремня безопасности.

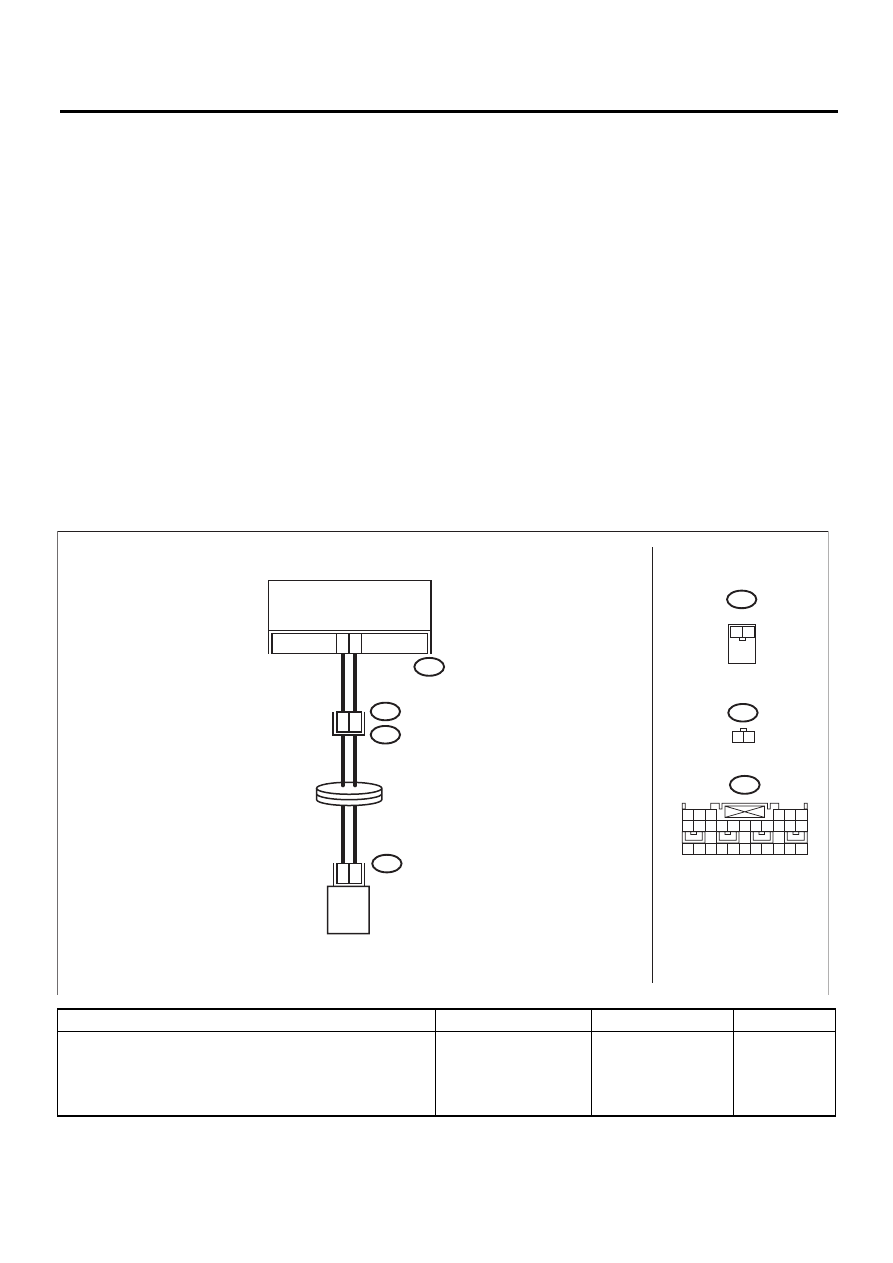

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТОВ
В РАЗЪЕМАХ.
Проверьте надежность контактов в разъемах между
блоком управления системой подушек безопасности и
модулем подушки безопасности водителя.

Обнаружен ли плохой
контакт?

Замените жгут про-
водов системы поду-
шек безопасности.

Переходите к
шагу 2.

AB3

1 2 3

4 5 6

7 8 9 10 11 12 13 14 15 16 17

18 19 20 21 22 23 24 25 26 27 28

13

14

AB21

AB26

AB2

2

1

1

2

ПОВОРОТНЫЙ РАЗЪЕМ
РУЛЕВОЙ КОЛОНКИ

МОДУЛЬ ПОДУШКИ

БЕЗОПАСНОСТИ ВОДИТЕЛЯ

БЛОК УПРАВЛЕНИЯ
СИСТЕМЫ ПОДУШЕК
БЕЗОПАСНОСТИ

AB2

1 2

AB21

1 2

AB3

AB-01839

AB(diag)-50

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

2

ПРОВЕРКА МОДУЛЯ ПОДУШКИ БЕЗОПАСНОСТИ
ВОДИТЕЛЯ.
1) Переведите замок зажигания в положение OFF, от-
соедините провод массы от аккумулятора и выждите
не менее 20 секунд.
2) Снимите модуль подушки безопасности водителя.
3) Подсоедините разъем (AB2) к разъему (1N) диа-
гностического жгута проводов N.
4) Подсоедините резистор модуля подушки безопаснос-
ти к разъему (2N) диагностического жгута проводов N.
5) Подсоедините клемму массы к аккумулятору и пе-
реведите замок зажигания в положение ON.

Предупреждающая
лампа системы поду-
шек безопасности го-
рит в течение 6 секунд,
а затем гаснет?

Замените модуль по-
душки безопасности
водителя. <См. AB-
13, Модуль подушки
безопасности води-
теля.>

Переходите к
шагу 3.

3

ПРОВЕРКА ПОВОРОТНОГО РАЗЪЕМА РУЛЕВОЙ
КОЛОНКИ.
1) Переведите замок зажигания в положение OFF, от-
соедините провод массы от аккумулятора и выждите
не менее 20 секунд.
2) Отсоедините диагностический жгут проводов N от
разъема (AB2).
3) Снимите нижнюю крышку панели приборов и отсо-
едините разъем (AB21) от разъема (AB26).
4) Подсоедините разъем (1F) диагностического жгута
проводов F к разъему (AB21).
5) Подсоедините резистор модуля подушки безопаснос-
ти к разъему (3F) диагностического жгута проводов F.
6) Подсоедините клемму массы к аккумулятору и пе-
реведите замок зажигания в положение ON.

Предупреждающая
лампа системы поду-
шек безопасности го-
рит в течение 6 секунд,
а затем гаснет?

Замените поворот-
ный разъем рулевой
колонки. <См. AB-20,
Поворотный разъем
рулевой колонки.>

Переходите к
шагу 4.

4

ПРОВЕРКА ОСНОВНОГО ЖГУТА ПРОВОДОВ СИС-
ТЕМЫ ПОДУШЕК БЕЗОПАСНОСТИ.
1) Переведите замок зажигания в положение OFF, от-
соедините провод массы от аккумулятора и выждите
не менее 20 секунд.
2) Отсоедините резистор модуля подушки безопаснос-
ти от разъема (3F) диагностического жгута проводов F.
3) Снимите отделение для перчаток и отсоедините
разъемы (AB4) и (AB27).
4) Отсоедините разъем (AB3) от блока управления
системой подушек безопасности, и подсоедините
разъем (1R) диагностического жгута проводов R.
5) Подсоедините клемму массы к аккумулятору и пе-
реведите замок зажигания в положение ON. (двига-
тель OFF)
6) Измерьте напряжение между разъемом (2R) диа-
гностического жгута проводов R и массой кузова.

Разъемы и клеммы

(2R) № 2 (+) — Масса кузова (–):
(2R) № 4 (+) — Масса кузова (–):

Напряжение меньше,
чем 1 В?

Переходите к шагу 5Замените как

основной жгут
проводов сис-
темы подушек
безопасности,
так и жгут про-
водов кузова.

5

ПРОВЕРКА БЛОКА УПРАВЛЕНИЯ СИСТЕМОЙ ПО-
ДУШЕК БЕЗОПАСНОСТИ.
1) Присоедините все разъемы.
2) Произведите очистку памяти.
3) Выполните процедуру проверки.
4) Считайте КДН.

Отображается ли на
дисплее тот же самый
КДН?

Замените блок уп-
равления системой
подушек безопас-
ности. <См. AB-18,
Блок управления
системой подушек
безопасности.>

Переходите к
шагу 6.

6

ПРОВЕРКА ДРУГИХ КДН НА ДИСПЛЕЕ.

Отображаются ли на
дисплее какие-либо
другие КДН?

Проверьте КДН, ис-
пользуя “Список ко-
дов диагностики не-
исправностей (КДН)”.
<См. AB(diag)-40,
Список кодов диа-
гностики неисправ-
ностей (КДН).>

Завершите
проведение
диагностики.

Шаг

Проверка

Да

Нет

AB(diag)-51

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

D: КДН 16

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
• Замыкание на силовой провод жгута проводов системы подушек безопасности (сторона водителя)
• Замыкание на силовой провод жгута проводов модуля подушек безопасности (сторона водителя)
• Неисправность модуля подушки безопасности переднего пассажира
• Неисправность блока управления системой подушек безопасности

ОСТОРОЖНО:
• Перед тем, как провести диагностику системы подушек безопасности, убедитесь в том, что
замок зажигания находится в положении OFF, отсоедините клемму провода массы от акку-
мулятора и подождите не менее 20 секунд, прежде чем приступить к работе.
• После замены модуля подушки безопасности, преднатяжителя ремня безопасности, пово-
ротного разъема рулевой колонки, блока управления и датчика, вновь подсоедините каж-
дую деталь и убедитесь, что предупреждающая лампа системы подушек безопасности рабо-
тает нормально.
• В целях безопасности, при проверке основного жгута проводов системы подушек безопас-
ности отсоедините разъемы модулей подушек безопасности водителя и переднего пассажира.
• В целях безопасности, при проверке жгута проводов системы подушек безопасности отсо-
едините разъем модуля боковой подушки безопасности, разъем преднатяжителя ремня бе-
зопасности и разъем преднатяжителя поясной лямки ремня безопасности.

ПРИМЕЧАНИЕ:
Перед началом проведения диагностики, подготовьте два резистора модулей подушек безопаснос-
ти (98299PA040).
ЭЛЕКТРИЧЕСКАЯ СХЕМА:

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТОВ В РАЗЪ-
ЕМАХ.
Проверьте надежность контактов в разъемах между
блоком управления системой подушек безопасности и
модулем подушки безопасности переднего пассажира.

Обнаружен ли плохой
контакт?

Замените как жгут
проводов системы
подушек безопас-
ности, так и жгут
проводов шасси.

Переходите к
шагу 2.

AB3

1 2 3

4 5 6

7 8 9 10 11 12 13 14 15 16 17

18 19 20 21 22 23 24 25 26 27 28

AB4

AB27

11

10

3

4

7

8

1

2

AB3

МОДУЛЬ ПОДУШКИ

БЕЗОПАСНОСТИ ПАССАЖИРА

БЛОК УПРАВЛЕНИЯ
СИСТЕМЫ ПОДУШЕК
БЕЗОПАСНОСТИ

AB4

1 2 3 4

AB-01840

AB(diag)-52

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

2

ПРОВЕРКА МОДУЛЯ ПОДУШКИ БЕЗОПАСНОСТИ
ПЕРЕДНЕГО ПАССАЖИРА.
1) Переведите замок зажигания в положение OFF, от-
соедините провод массы от аккумулятора и выждите
не менее 20 секунд.
2) Снимите отделение для перчаток.
3) Отсоедините разъемы (AB27) и (AB4) подушки бе-
зопасности переднего пассажира.
4) Подсоедините разъем (1P) диагностического жгута
проводов P к разъему (AB4).
5) Подсоедините резистор модуля подушки безопас-
ности к разъемам (2P) и (3P) диагностического жгута
проводов P.
6) Подсоедините клемму массы к аккумулятору и пе-
реведите замок зажигания в положение ON.

Предупреждающая лам-
па системы подушек бе-
зопасности горит в тече-
ние 6 секунд, а затем гас-
нет?

Замените модуль
подушки безопас-
ности переднего
пассажира. <См.
AB-14, Модуль по-
душки безопас-
ности переднего
пассажира.>

Переходите к
шагу 3.

3

ПРОВЕРКА ОСНОВНОГО ЖГУТА ПРОВОДОВ СИС-
ТЕМЫ ПОДУШЕК БЕЗОПАСНОСТИ.
1) Переведите замок зажигания в положение OFF, от-
соедините провод массы от аккумулятора и выждите
не менее 20 секунд.
2) Отсоедините резистор модуля подушки безопас-
ности от разъема диагностического жгута проводов P.
3) Снимите нижнюю крышку панели приборов и отсо-
едините разъем (AB21) от разъема (AB26).
4) Отсоедините разъем (AB3) от блока управления
системой подушек безопасности, и подсоедините
разъем (1R) диагностического жгута проводов R.
5) Подсоедините клемму массы к аккумулятору и пе-
реведите замок зажигания в положение ON.
6) Измерьте напряжение между разъемом (2R) диа-
гностического жгута проводов R и массой кузова.

Разъемы и клеммы

(2R) № 3 (+) — Масса кузова (–):
(2R) № 5 (+) — Масса кузова (–):
(2R) № 9 (+) — Масса кузова (–):
(2R) № 13 (+) — Масса кузова (–):

Напряжение меньше, чем
1 В?

Переходите
к шагу 4.

Замените как
основной жгут
проводов сис-
темы подушек
безопасности,
так и жгут про-
водов кузова.

4

ПРОВЕРКА БЛОКА УПРАВЛЕНИЯ СИСТЕМОЙ ПО-
ДУШЕК БЕЗОПАСНОСТИ.
1) Присоедините все разъемы.
2) Произведите очистку памяти.
3) Выполните процедуру проверки.
4) Считайте КДН.

Отображается ли на дис-
плее тот же самый КДН?

Замените блок уп-
равления систе-
мой подушек безо-
пасности. <См. AB-
18, Блок управле-
ния системой по-
душек безопас-
ности.>

Переходите к
шагу 5.

5

ПРОВЕРКА ДРУГИХ КДН НА ДИСПЛЕЕ.

Отображаются ли на дис-
плее какие-либо другие
КДН?

Проверьте КДН,
используя “Список
кодов диагности-
ки неисправнос-
тей (КДН)”. <См.
AB(diag)-40, Спи-
сок кодов диагнос-
тики неисправнос-
тей (КДН).>

Завершите
проведение
диагностики.

Шаг

Проверка

Да

Нет
