Subaru Forester (2008 год). Руководство - часть 722





AB(diag)-33

Неисправность предупреждающей лампы системы подушек безопасности

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

12.Неисправность предупреждающей лампы системы подушек

безопасности

A: ПРЕДУПРЕЖДАЮЩАЯ ЛАМПА СИСТЕМЫ ПОДУШЕК БЕЗОПАСНОСТИ

НЕ ГАСНЕТ

УСЛОВИЯ ОБНАРУЖЕНИЯ:
• Неисправность предупреждающей лампы системы подушек безопасности
• Короткое замыкание или разрыв цепи между блоком управления системой подушек безопаснос-
ти и предупреждающей лампой системы подушек безопасности
• Неисправна цепь массы
• Неисправность блока управления системой подушек безопасности
• Ненадежное соединение (AB1) и (B31)
• Ненадежное соединение (AB3) и блока управления системой подушек безопасности

ОСТОРОЖНО:
• Перед тем, как провести диагностику системы подушек безопасности, убедитесь в том, что
замок зажигания находится в положении OFF, отсоедините клемму провода массы от акку-
мулятора и подождите не менее 20 секунд, прежде чем приступить к работе.
• В целях безопасности, при проверке основного жгута проводов системы подушек безопас-
ности отсоедините разъемы модулей подушек безопасности водителя и переднего пассажира.
ЭЛЕКТРИЧЕСКАЯ СХЕМА:

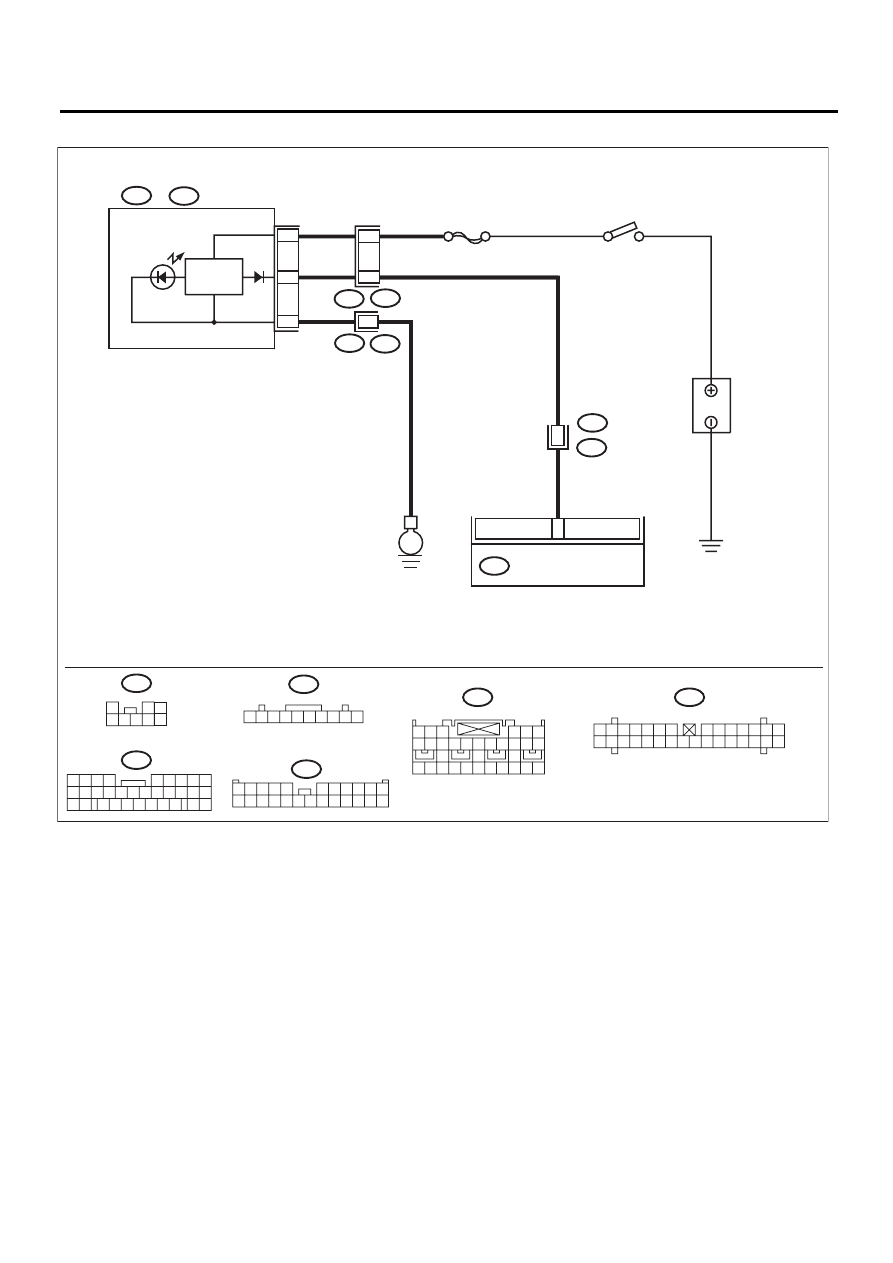

AB(diag)-34

Неисправность предупреждающей лампы системы подушек безопасности

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

• Модель с левосторонним управлением

AB-01558

B:

C:

БЛОК УПРАВЛЕНИЯ
СИСТЕМЫ ПОДУШЕК
БЕЗОПАСНОСТИ

AB3

ВЫКЛЮЧАТЕЛЬ
ЗАЖИГАНИЯ

No .14

ЦЕПЬ ПОДУ-
ШЕК БЕЗ-
ОПАСНОСТИ

АККУМУЛЯТОР

B31

AB1

 1

B38

i3

28

i11

i10

КОМБИНАЦИЯ
ПРИБОРОВ

ПРЕДУПРЕЖДАЮЩАЯ ЛАМПА
СИСТЕМЫ ПОДУШЕК
БЕЗОПАСНОСТИ

B10

B9

C8

B37

i1

5

19

E

 3

1

2

4 5 6 7

1 2 3 4 5 6 7 8 9 10

1 2 3 4 5 6 7

8 9 10 11 12 13 14

15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30

B31

i11

C:

AB3

i10

B:

1 2 3

4 5 6

7 8 9 10 11 12 13 14 15 16 17

18 19 20 21 22 23 24 25 26 27 28

21

9

32

1 2 3 4

5 6

10 11 12 13 14 15

7

16

23

30

19 20

22

26 27 28 29

8

17

24

31

18

25

B38

3 4

1 2

8 9 10 11

12 13 14 15 16 17 18 19 20 21 22 23 24

5

6 7

B37

3
8

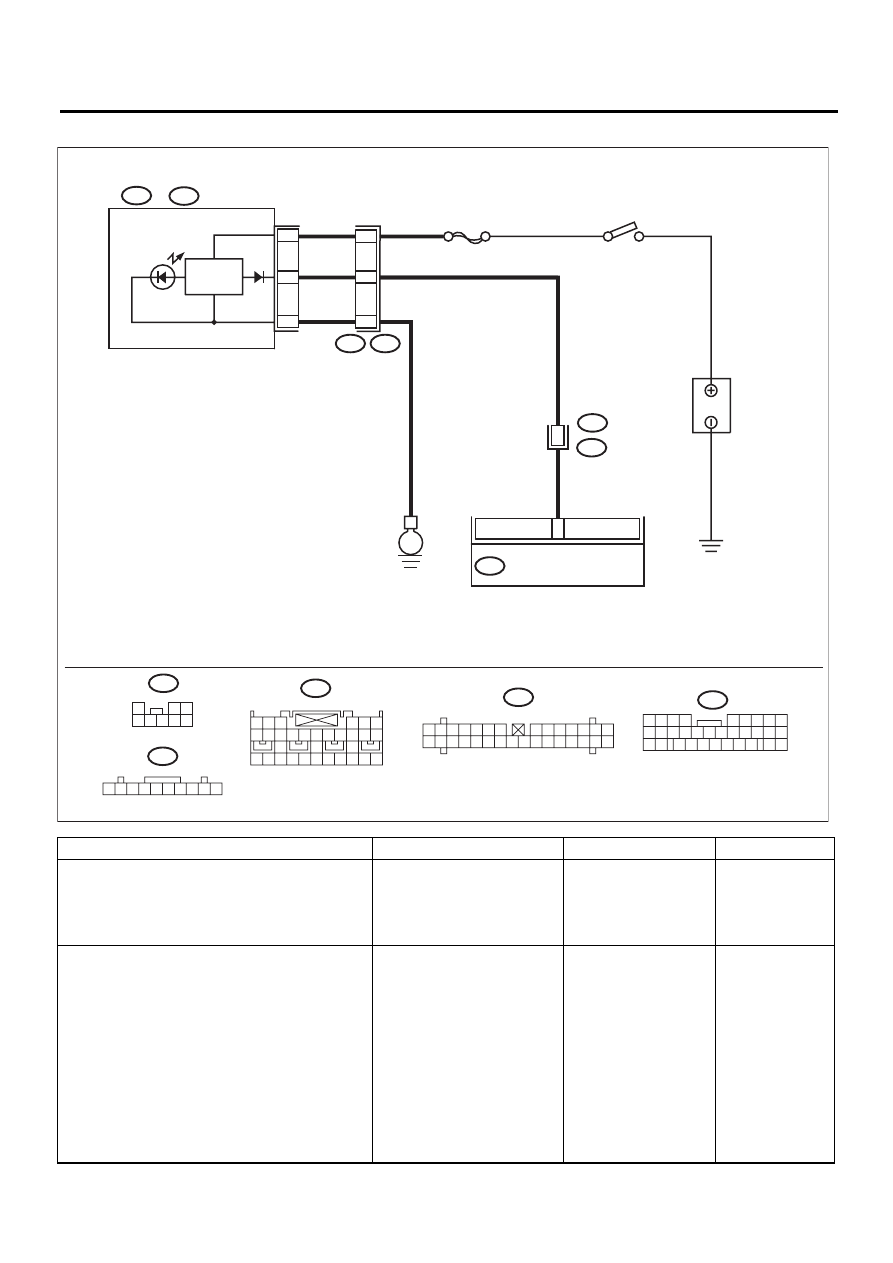

AB(diag)-35

Неисправность предупреждающей лампы системы подушек безопасности

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

• Модель с правосторонним управлением

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА КДН.
Считайте КДН. <См. AB(diag)-23, СЧИТЫ-
ВАНИЕ КОДОВ ДИАГНОСТИКИ НЕИС-
ПРАВНОСТЕЙ (КДН), ПОРЯДОК РАБОТЫ,
Subaru Select Monitor.>

Отображается ли на дисплее
Subaru Select Monitor какой-
либо КДН?

Проведите диагности-
ку в соответствии с
КДН.

Переходите к ша-
гу 2.

2

ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТА.
1) Переведите замок зажигания в положе-
ние OFF, отсоедините провод массы от ак-
кумулятора и выждите не менее 20 секунд.
2) Убедитесь в надежности контакта меж-
ду блоком управления системой подушек
безопасности и разъемом (AB3).

Контакт в разъеме (AB3) не-
надежен?

Если неисправность в
разъемах не устраня-
ется, замените жгут
проводов кузова вмес-
те с основным жгутом
проводов системы по-
душек безопасности
или блока управления
системой подушек бе-
зопасности. <См. AB-
18, Блок управления
системой подушек бе-
зопасности.>

Переходите к ша-
гу 3.

AB-01838

B:

C:

БЛОК УПРАВЛЕНИЯ
СИСТЕМЫ ПОДУШЕК
БЕЗОПАСНОСТИ

AB3

ВЫКЛЮЧАТЕЛЬ
ЗАЖИГАНИЯ

NO.14

ЦЕПЬ ПОДУ-
ШЕК БЕЗ-
ОПАСНОСТИ

АККУМУЛЯТОР

B31

AB1

 1

i3

B38

i11

i10

КОМБИНАЦИЯ
ПРИБОРОВ

ПРЕДУПРЕЖДАЮЩАЯ ЛАМПА
СИСТЕМЫ ПОДУШЕК
БЕЗОПАСНОСТИ

B10

B9

C8

16

10

E

 3

1 2 3 4 5 6 7 8 9 10

1 2 3 4 5 6 7

8 9 10 11 12 13 14

15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30

B31

i11

C:

AB3

i10

B:

1 2 3

4 5 6

7 8 9 10 11 12 13 14 15 16 17

18 19 20 21 22 23 24 25 26 27 28

21

9

32

1 2 3 4

5 6

10 11 12 13 14 15

7

16

23

30

19 20

22

26 27 28 29

8

17

24

31

18

25

i3

28

1

2

4 5 6 7

3
8

AB(diag)-36

Неисправность предупреждающей лампы системы подушек безопасности

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

3

ПРОВЕРКА ОСНОВНОГО ЖГУТА ПРОВО-
ДОВ СИСТЕМЫ ПОДУШЕК БЕЗОПАС-
НОСТИ.
1) Снимите нижнюю крышку панели прибо-
ров и отсоедините разъемы (AB26) и (AB2).
2) Отсоедините разъемы (AB27) и (AB4) по-
душки безопасности переднего пассажира.
3) Отсоедините разъем (AB3) от блока уп-
равления системой подушек безопасности,
и подсоедините разъем (1R) диагностичес-
кого жгута проводов R.
4) Подсоедините клемму массы к аккуму-
лятору и переведите замок зажигания в по-
ложение ON.
5) Подсоедините два разъема (5R) и (6R)
диагностического жгута проводов R.

ПРИМЕЧАНИЕ:
После устранения неисправности отсоеди-
ните разъемы (5R) и (6R).

Погасла ли предупреждаю-
щая лампа системы подушек
безопасности?

Переходите к шагу 4.

Переходите к ша-
гу 5.

4

ПРОВЕРКА ЦЕПИ МАССЫ.
1) Переведите замок зажигания в положе-
ние OFF, отсоедините провод массы от ак-
кумулятора и выждите не менее 20 секунд.
2) Отсоедините разъем (AB3) от блока уп-
равления системой подушек безопасности.
3) Подсоедините разъем (1R) диагности-
ческого жгута проводов R к разъему (AB3).
4) Измерьте сопротивление между разъ-
емом (2R) диагностического жгута прово-
дов R и массой кузова.

Разъемы и клеммы

(2R) № 10 — Масса кузова:
(2R) № 11 — Масса кузова:

Сопротивление составляет
менее 10 Ом?

Замените блок управ-
ления системой поду-
шек безопасности.
<См. AB-18, Блок уп-
равления системой по-
душек безопасности.>

Устраните неис-
правность в цепи
массы кузова.

5

ПРОВЕРКА ОСНОВНОГО ЖГУТА ПРОВО-
ДОВ СИСТЕМЫ ПОДУШЕК БЕЗОПАС-
НОСТИ И ЖГУТА ПРОВОДОВ ПЕРЕГО-
РОДКИ МОТОРНОГО ОТСЕКА.
1) Отсоедините разъемы (5R) и (6R).
2) Снимите комбинацию приборов.
3) Измерьте сопротивление между разъ-
емом (i11) и разъемом (2R) диагностическо-
го жгута проводов R.

Разъемы и клеммы

(2R) № 7 — (i11) № 8:

Сопротивление составляет
менее 10 Ом?

Проверьте комбина-
цию приборов.

Переходите к ша-
гу 6.

6

ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТОВ
В РАЗЪЕМАХ (AB1) И (B31).
1) Переведите замок зажигания в положе-
ние OFF, отсоедините провод массы от ак-
кумулятора и выждите не менее 20 секунд.
2) Убедитесь в надежности контактов
между разъемами (AB1) и (B31).

Контакты между разъемами
(AB1) и (B31) ненадежные?

Устраните неисправ-
ность жгута проводов
перегородки моторно-
го отсека или замени-
те основной жгут про-
водов системы поду-
шек безопасности
вместе со жгутом про-
водов кузова.

Переходите к ша-
гу 7.

7

ПРОВЕРКА ОСНОВНОГО ЖГУТА ПРОВО-
ДОВ СИСТЕМЫ ПОДУШЕК БЕЗОПАС-
НОСТИ.
Проверьте основной жгут проводов систе-
мы подушек безопасности на наличие неис-
правностей.

Выявлена ли какая-либо не-
исправность в жгуте прово-
дов системы подушек безо-
пасности?

Замените как основ-
ной жгут проводов
системы подушек бе-
зопасности, так и жгут
проводов перегород-
ки моторного отсека.

Устраните неис-
правность жгута
проводов перего-
родки моторного
отсека.

Шаг

Проверка

Да

Нет
