VDC(diag)-65

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (VDC) (ДИАГНОСТИКА)

M: КДН 29 СИГНАЛ ЛЮБОГО ИЗ ДАТЧИКОВ СКОРОСТИ КОЛЕС СИСТЕМЫ

ABS

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
• Искажение сигнала датчика скорости колеса системы ABS (помехи, ненормативная величина сиг-
нала и т.д.)
• Неисправное задающее кольцо сигнала скорости колеса
• Свободное вращение колеса в течение длительного времени
ПРИЗНАК НЕИСПРАВНОСТИ:
• Не работает система ABS
• Не работает система VDC
• Не работает система EBD (В зависимости от содержания неисправности)

ПРИМЕЧАНИЕ:
На этот раз загораются как предупреждающая лампа тормозной системы, так и предупреждающие
лампы систем VDC и ABS.

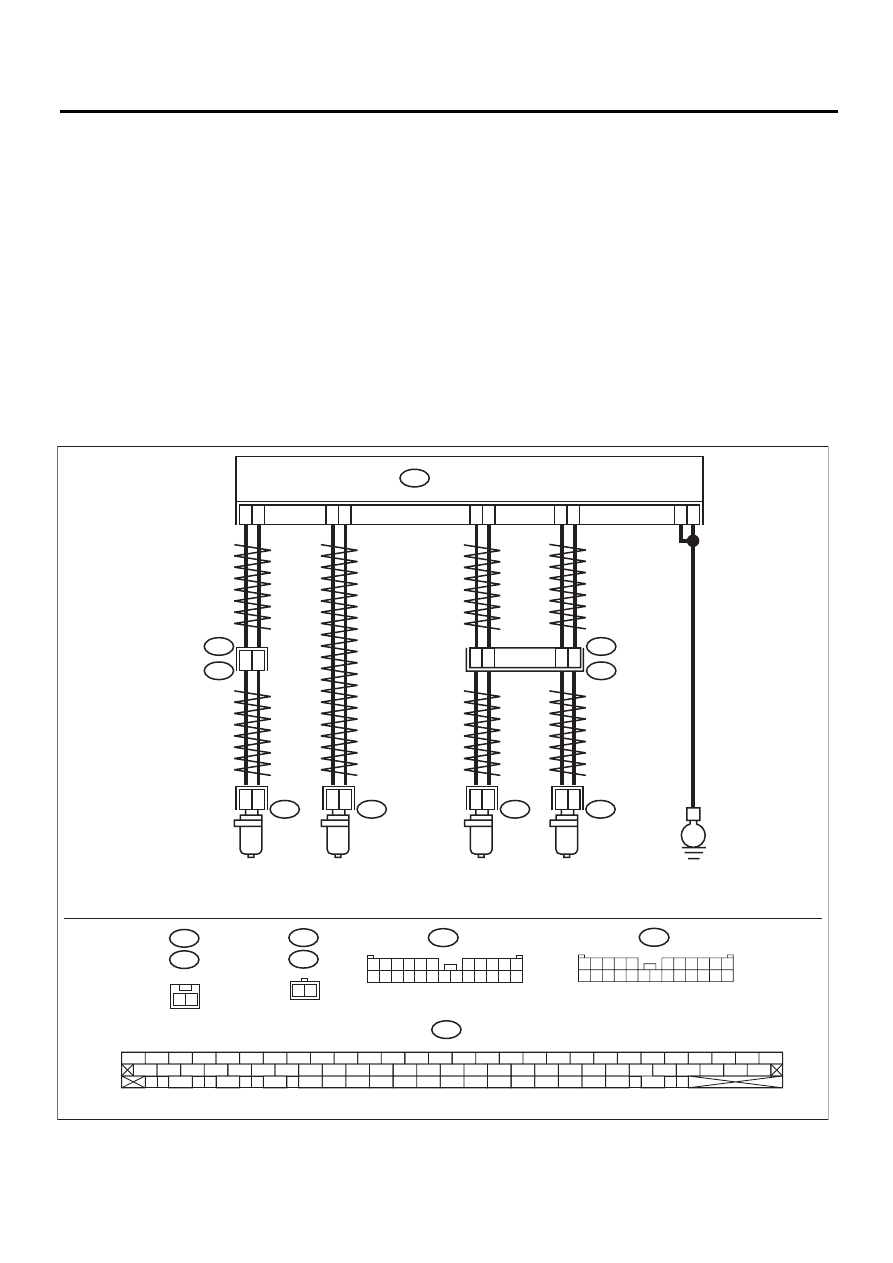

ЭЛЕКТРИЧЕСКАЯ СХЕМА:
• Модель с левосторонним управлением

56 57

59 60

62 63

65

82 83

80

27

28

25

26

23

24

21

22

19

20

17

18

15

16

13

14

11

12

9

10

7

8

5

6

3

4

1

2

54

55

52

53

50

51

81

48

49

46

47

44

45

78

79

76

77

75

42

43

40

41

74

72

73

70

71

39

37

38

35

36

69

67

68

66

33

34

61

64

31

32

29

30

58

B310

E

B310

F94

B200

F74

55

1

19

21

14

13

16

15

1

8

17

1

2

19

7

B6

1

2

R73

B98

R2

1

2

1

8

17

19

6

R72

1

2

F94

B6

R73

R72

2 1

F74

B98

2 1

3 4

1 2

8 9 10 11

12 13 14 15 16 17 18 19 20 21 22 23 24

5 6

7

VDC00537

3 4

1 2

8 9 10 11

12 13 14 15 16 17 18 19 20 21 22 23 24

5

6 7

VDCCM

ВИТАЯ ПАРА

ВИТАЯ ПАРА

ВИТАЯ ПАРА

ВИТАЯ ПАРА

ВИТАЯ ПАРА

ВИТАЯ ПАРА

ВИТАЯ ПАРА

ДАТЧИК

СКОРОСТИ

ПЕРЕДНЕГО

ЛЕВОГО КОЛЕСА

СИСТЕМЫ ABS

ДАТЧИК

СКОРОСТИ

ПЕРЕДНЕГО

ПРАВОГО КОЛЕСА

СИСТЕМЫ ABS

ДАТЧИК

СКОРОСТИ

ЗАДНЕГО

ЛЕВОГО КОЛЕСА

СИСТЕМЫ ABS

ДАТЧИК

СКОРОСТИ

ЗАДНЕГО

ПРАВОГО КОЛЕСА

СИСТЕМЫ ABS

VDC(diag)-66

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (VDC) (ДИАГНОСТИКА)

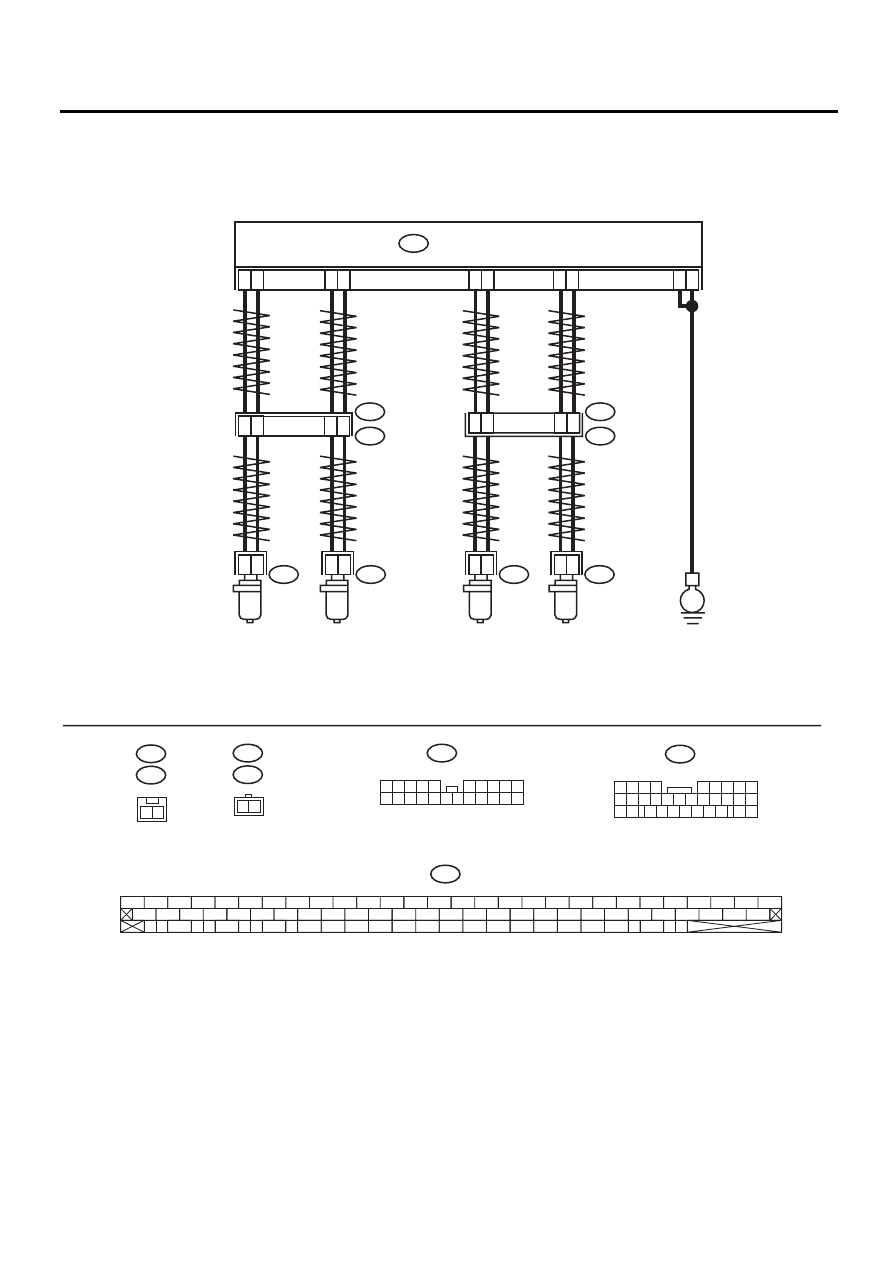

• Модель с правосторонним управлением

VDC00395

B98

F45

21

9

32

1 2 3 4

5 6

10 11 12 13 14 15

7

16

23

30

19 20

22

26 27 28 29

8

17

24

31

18

25

56 57

59 60

62 63

65

82 83

80

27

28

25

26

23

24

21

22

19

20

17

18

15

16

13

14

11

12

9

10

7

8

5

6

3

4

1

2

54

55

52

53

50

51

81

48

49

46

47

44

45

78

79

76

77

75

42

43

40

41

74

72

73

70

71

39

37

38

35

36

69

67

68

66

33

34

61

64

31

32

29

30

58

B310

E

B310

F94

B62

F45

55

1

19

21

14

13

16

15

1

8

17

1

2

1

2

11

12

F95

1

2

R73

B98

R2

1

2

26

25

29

2

8

R72

1

2

1 2 3 4 5

6 7 8 9 10

11 12

19 20 21

13 14 15 16 17 18

22

VDCCM

F94

F95

R73

R72

ВИТАЯ ПАРА

ВИТАЯ ПАРА

ВИТАЯ ПАРА

ВИТАЯ ПАРА

ВИТАЯ ПАРА

ВИТАЯ ПАРА

ВИТАЯ ПАРА

ВИТАЯ ПАРА

2 1

2 1

ДАТЧИК

СКОРОСТИ

ПЕРЕДНЕГО

ЛЕВОГО КОЛЕСА

СИСТЕМЫ ABS

ДАТЧИК

СКОРОСТИ

ПЕРЕДНЕГО

ПРАВОГО КОЛЕСА

СИСТЕМЫ ABS

ДАТЧИК

СКОРОСТИ

ЗАДНЕГО

ЛЕВОГО КОЛЕСА

СИСТЕМЫ ABS

ДАТЧИК

СКОРОСТИ

ЗАДНЕГО

ПРАВОГО КОЛЕСА

СИСТЕМЫ ABS

VDC(diag)-67

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (VDC) (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ФАКТА СВОБОДНОГО ВРАЩЕ-
НИЯ КОЛЕСА.

Вращались ли колеса сво-
бодно не менее минуты,
например, при подъеме
автомобиля на домкрате,
при повороте с макси-
мальным углом управляе-
мых колёс или при отсутс-
твии контакта шин с по-
верхностью дороги?

Система VDC ис-
правна. Удалите
КДН.

ПРИМЕЧАНИЕ:
В некоторых случаях
данный КДН отобра-
жается на дисплее,
когда колеса свобод-
но вращаются в те-
чение длительного
времени, например,
при буксировке, при
подъеме автомоби-
ля на домкрате или
при повороте рулево-
го колеса до упора в
одну из сторон.

Переходите к шагу 2.

2

ПРОВЕРКА ТЕХНИЧЕСКИХ ХАРАКТЕРИС-
ТИК ШИНЫ.

Технические характерис-
тики шин соответствуют
нормативным?

Переходите к шагу 3Замените шину.

3

ПРОВЕРКА ИЗНОСА ШИНЫ.

Отмечен ли чрезмерный
износ шины?

Замените шину.

Переходите к шагу 4.

4

Проверьте давление воздуха в шине.

Соответствует ли давле-
ние воздуха в шине норме?

Переходите к шагу 5Отрегулируйте дав-

ление воздуха в ши-
не.

5

ПРОВЕРКА УСТАНОВКИ ДАТЧИКА СКОРО-
СТИ КОЛЕСА СИСТЕМЫ ABS.

Установочный болт датчи-
ка скорости колеса систе-
мы ABS затянут с момен-
том 33

±10 Нм (3,3±1,0 кгс-

м, 24

±7 фунт-сила-фут)?

Переходите к шагу 6Затяните болты

крепления датчика
скорости колеса сис-
темы ABS.

6

ПРОВЕРКА ЗАЗОРА ДАТЧИКА СКОРОСТИ
КОЛЕСА СИСТЕМЫ ABS.
Измерьте зазор между задающим кольцом
сигнала скорости колеса и выступом вокруг
него.

Зазор находится в преде-
лах величин, приведенных
ниже? Передние колеса
0,3 — 0,8 мм (0,012 —
0,031 дюйма);
Задние колеса: 7 — 1,2 мм
(0,0276 — 0,0472 дюйма)

Переходите к шагу 7Отрегулируйте зазор

ПРИМЕЧАНИЕ:
Отрегулируйте зазор
с помощью проставок
(Деталь №
26755AA000). Если
зазор не выставляет-
ся при помощи про-
ставок, замените из-
ношенный датчик или
изношенное задаю-
щее кольцо сигнала
скорости колеса.

7

ПРОВЕРКА С ПОМОЩЬЮ ОСЦИЛЛОГРАФА. Имеется ли осциллограф? Переходите к шагу 8. Переходите к шагу 9.

VDC(diag)-68

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (VDC) (ДИАГНОСТИКА)

8

ПРОВЕРКА СИГНАЛА ДАТЧИКА СКОРО-
СТИ КОЛЕСА СИСТЕМЫ ABS.
1) Поднимите автомобиль на домкрате до от-
рыва всех четырех колес от земли.
2) Переведите замок зажигания в положе-
ние OFF.
3) Снимите крышку разъема VDCCM <См.
VDC(diag)-19,СНЯТИЕ, Крышка разъема
VDCCM.>
4) Подключите осциллограф к разъему.
5) Переведите замок зажигания в положе-
ние ON.
6) Прокрутите колесо и измерьте напряже-
ние при указанной частоте.

ПРИМЕЧАНИЕ:
После проведения проверки VDCCM мог за-
писать КДН 29.

Разъемы и клеммы

(B310) № 14 (+) — (B310) № 13 (–):
(B310) № 21 (+) — (B310) № 19 (–):
(B310) № 18 (+) — (B310) № 17 (–):
(B310) № 16 (+) — (B310) № 15 (–):

Форма сигнала, отобража-
емого на осциллографе,
совпадает с той, что при-
ведена на рисунке? <См.
ABS-16, ВЫХОДНОЕ НА-
ПРЯЖЕНИЕ,ПРОВЕРКА
Датчик скорости передне-
го колеса системы ABS.>

Переходите
к шагу 12.

Переходите к шагу 9.

9

ПРОВЕРКА СТЕПЕНИ ЗАГРЯЗНЕНИЯ ДАТ-
ЧИКА СКОРОСТИ КОЛЕСА СИСТЕМЫ ABS
ИЛИ ЗАДАЮЩЕГО КОЛЬЦА СИГНАЛА СКО-
РОСТИ КОЛЕСА.
Снимите со ступицы тормозной диск.

Имеется ли грязь или дру-
гие инородные частицы на
датчике скорости колеса
системы ABS или задаю-
щем кольце сигнала ско-
рости колеса?

Тщательно удалите
грязь или другие ино-
родные частицы.

Переходите
к шагу 10.

10 ПРОВЕРКА ДАТЧИКА СКОРОСТИ КОЛЕСА

СИСТЕМЫ ABS ИЛИ ЗАДАЮЩЕГО КОЛЬЦА
СИГНАЛА СКОРОСТИ КОЛЕСА НА ПРЕД-
МЕТ ПОВРЕЖДЕНИЙ.

Выявлена ли поломка или
повреждение в выступаю-
щей части датчика скоро-
сти колеса системы ABS
или задающего кольца
сигнала скорости колеса?

Замените датчик
скорости колеса сис-
темы ABS или задаю-
щее кольцо сигнала
скорости колеса. Пе-
редние колеса: <См.
VDC-30, Датчик ско-
рости переднего ко-
леса системы ABS.>
и <С
м. VDC-32, Пере-
днее задающее коль-
цо сигнала скорости
колеса.> Задние ко-
леса: <См. VDC-
31,
Датчик скорости зад-
него колеса системы
ABS.> и <См. VDC-
33, Заднее задаю-
щее кольцо сигнала
скорости колеса.>

Переходите
к шагу 11.

11 ПРОВЕРКА БИЕНИЯ ЗАДАЮЩЕГО КОЛЬЦА

СИГНАЛА СКОРОСТИ КОЛЕСА.
Измерьте биение задающего кольца сигнала
скорости колеса.

Биение меньше 0,05 мм
(0,0020 дюйма)?

Переходите
к шагу 12.

Отремонтируйте за-
дающее кольцо сиг-
нала скорости коле-
са. Передние колеса:
<См. VDC-32, Пере-
днее задающее коль-
цо сигнала скорости
колеса.>Задние ко-
леса: <См.
VDC-33,
Заднее задающее
кольцо сигнала ско-
рости колеса.>

Шаг

Проверка

Да

Нет
